溫度補償與 ESD 靜電防護：實現精密運動系統的極致穩定性

熱誤差補償與 ESD 防護技術解析：如何消除 95% 定位誤差，實現奈米級穩定性

在追求次微米甚至奈米級精度的道路上，真正的挑戰往往並非來自機台本身的極限規格，而是那些無聲無息、卻持續侵蝕成果的「隱形殺手」：熱誤差 (Thermal Error) 與靜電放電 (ESD) 正是其中最棘手的兩大問題，它們如同幽靈般潛伏在生產環境中，讓最頂尖的設備也難以發揮完整效能；本文重點在於探討一套真正卓越的精密運動系統，如何透過銷售「穩定性」與「可靠性」的承諾，超越傳統的硬體規格競賽，我們將深入剖析一套完整的機電整合方案，看它如何從根本上化解這兩大挑戰，確保每一次的定位、每一次的加工，都達到極致的精準與一致。

核心痛點

您是否也曾面臨這樣的困境？投入巨資打造的恆溫恆濕廠房，其空調系統的循環週期，卻仍在不經意間導致機台產生微米級的熱漂移；產線上的昂貴樣品或電子元件，在毫無預警下因靜電而損毀，導致專案延遲與成本飆升；或者在長時間連續運轉後，首件與末件的加工精度出現明顯差異，品質一致性難以掌控；這些看似無解的隨機誤差，不僅直接衝擊了生產良率，更讓工程團隊在追蹤問題根源時，耗費了無數寶貴的時間與心力，而這一切問題的根源，都指向了環境中的熱與電干擾。

精密運動系統穩定性的雙重保障

在精密運動控制領域，系統的定位精度與長期運作穩定性是決定製程成敗的關鍵，然而，來自外部環境與內部運作的干擾，始終是工程師必須克服的挑戰，其中，熱效應與靜電放電（ESD，Electrostatic Discharge）是兩個最主要也最棘手的誤差來源，本文將深入探討 Aerotech 如何透過創新的 ThermoComp® 整合式溫度補償技術與完善的 ESD 防護設計，從根本解決這兩大問題，為高精度應用提供無與倫比的穩定性。

第一重保障：ThermoComp® 整合式溫度補償技術

自 19 世紀以來，熱誤差管理一直是精密機械設計人員所面臨的主要挑戰，時至今日，溫度變化與相關的熱效應，仍然是精密機械中最大的誤差來源之一，這主要是因為設計一套對溫度不敏感的機械系統，不僅困難重重，且往往需要極高的成本。

最常見的熱誤差抑制方法，是透過嚴格控制機台的運作環境，藉此減輕對機台本身抗熱不敏感性的要求，這種方法雖然能夠有效地將熱效應降至最低，但在維持廠房精準溫控方面卻極其昂貴，並且由於大多數空調系統的穩定性本質上並不可靠，總是會為生產品質帶來潛在風險。

環境溫變對定位精度的直接衝擊

在大多數工業設施中，即使投入大量費用並悉心維護廠房的空調系統，所能達到的環境穩定度，對於許多高精度製造流程而言可能仍然完全不足，圖 1 顯示了一座典型實驗室等級工業設施的溫度穩定性，在一小時內便出現了超過 0.5°C 的波動，不僅平均環境溫度會隨時間變化，在整個生產設施的空間中也可能出現顯著的溫度梯度，大型廠房內通常會有多個空調單元協同運作，導致整個生產場域的環境動態存在空間上的差異，這不僅影響了單一機台隨時間變化的產出品質，也影響了不同機台之間的品質一致性。

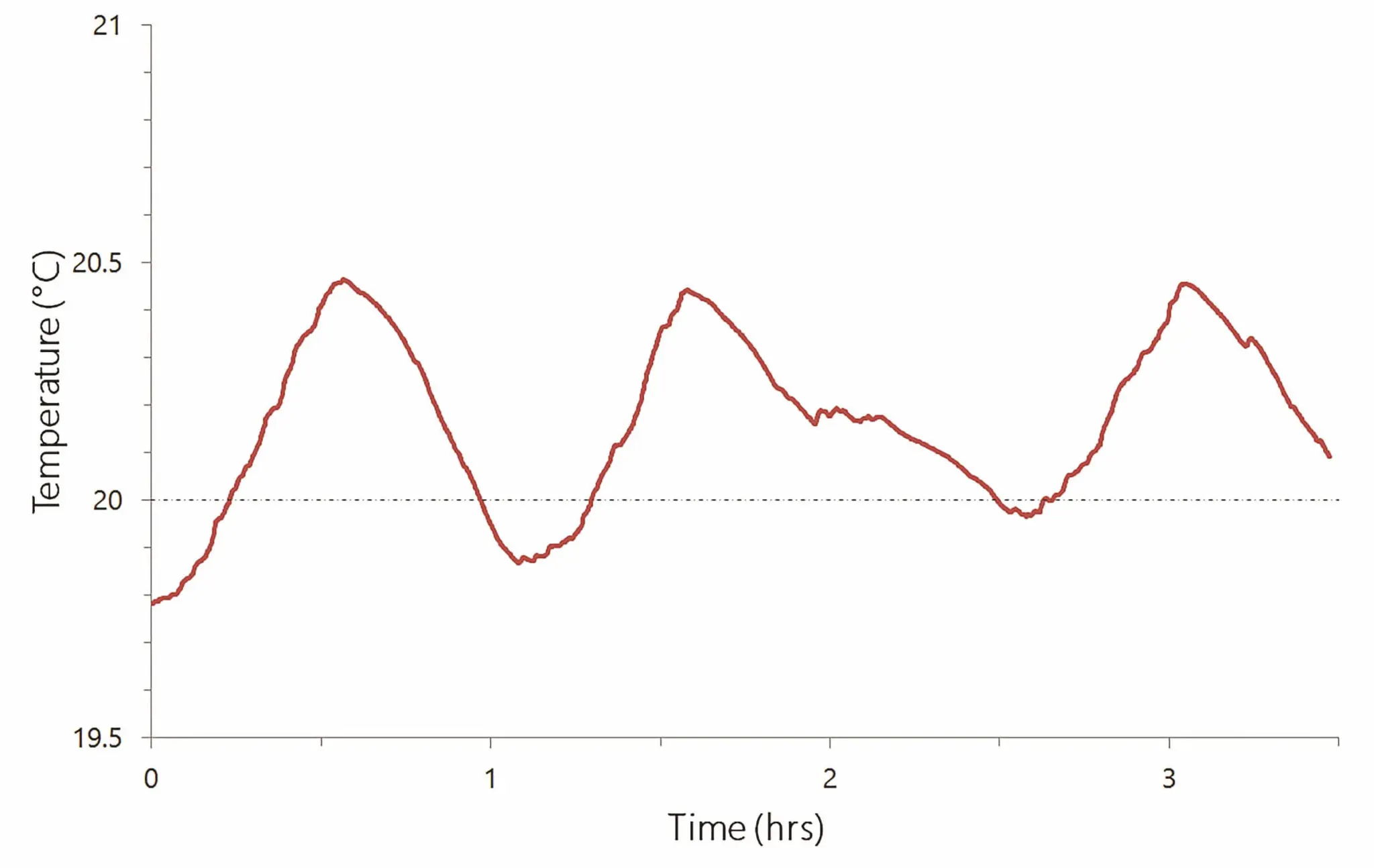

圖 1. 在設定溫度為 20°C 的典型實驗室等級生產環境中，環境波動的實際案例，空調循環週期可能從數分鐘到數小時不等，且整個廠房內可能存在顯著的溫度梯度。

因此，即使採用了相對昂貴的空調硬體，機台的定位精度依然會受到設施環境控制穩定性的限制，或者說是環境控制的不足所影響，圖 2 展示了一個優於平均水準的生產環境對定位產生的影響，圖中顯示了在一套真實系統上，於圖 1 所示的環境中執行步進掃描量測程序時所量測到的定位誤差，由於測試時間較長，機台在步進方向（X 軸）的精度，直接與空調系統的能力掛鉤，而非位移平台與控制器本身的性能，對於任何精密製程而言，這種程度的影響都是不可接受的，然而直到現在，仍然缺乏能夠以符合成本效益的方式，有效減少這類效應對精密定位設備影響的方案。

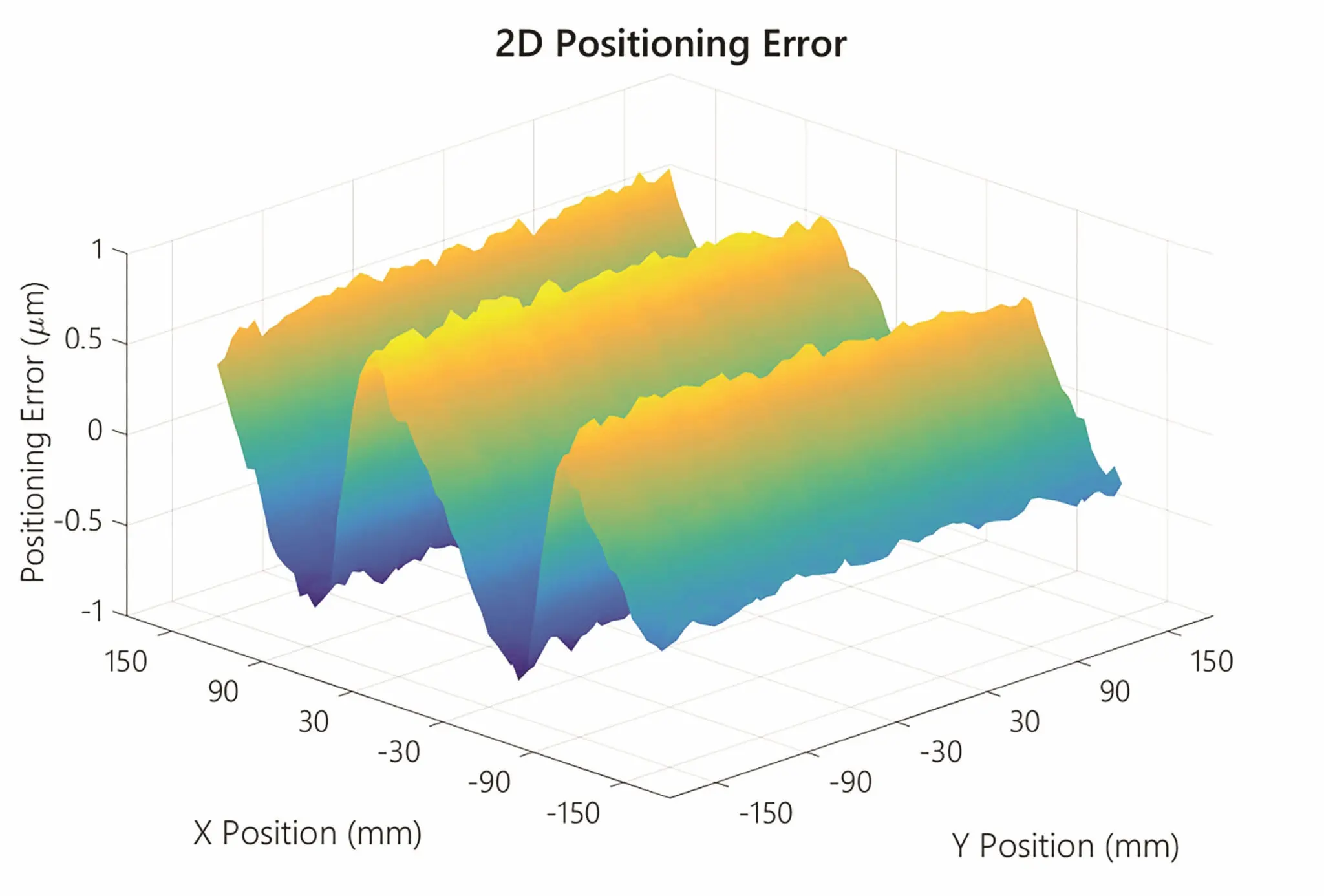

圖 2. 因空調系統不穩定導致環境熱循環，進而引發定位誤差的真實世界量測資料。

ThermoComp®：熱誤差的主動式解決方案

Aerotech ThermoComp® 的產品特點，在使用 Aerotech 設備時，幾乎能完全消弭熱不穩定性對機台精密定位零組件的各種影響，為使用者帶來了期盼已久的解脫，ThermoComp 是一套針對熱誤差的完整機電整合解決方案，透過採用整合式硬體與感測器，並經由 Automation1 控制器軟體實現專有的補償演算法，ThermoComp 幾乎完全消除了因熱效應導致的位移平台精度下降，如圖 1 與圖 2 所示，定位系統中與熱相關的主要誤差來源之一，源自於環境，也就是機台的外部，圖 3 則展示了 ThermoComp 在抑制外部熱衝擊方面的卓越能力，即使在極大的溫度範圍內也能發揮作用，無論位移平台的行程長短與溫度變化的範圍如何，超過 95% 的熱相關誤差都被徹底消除。

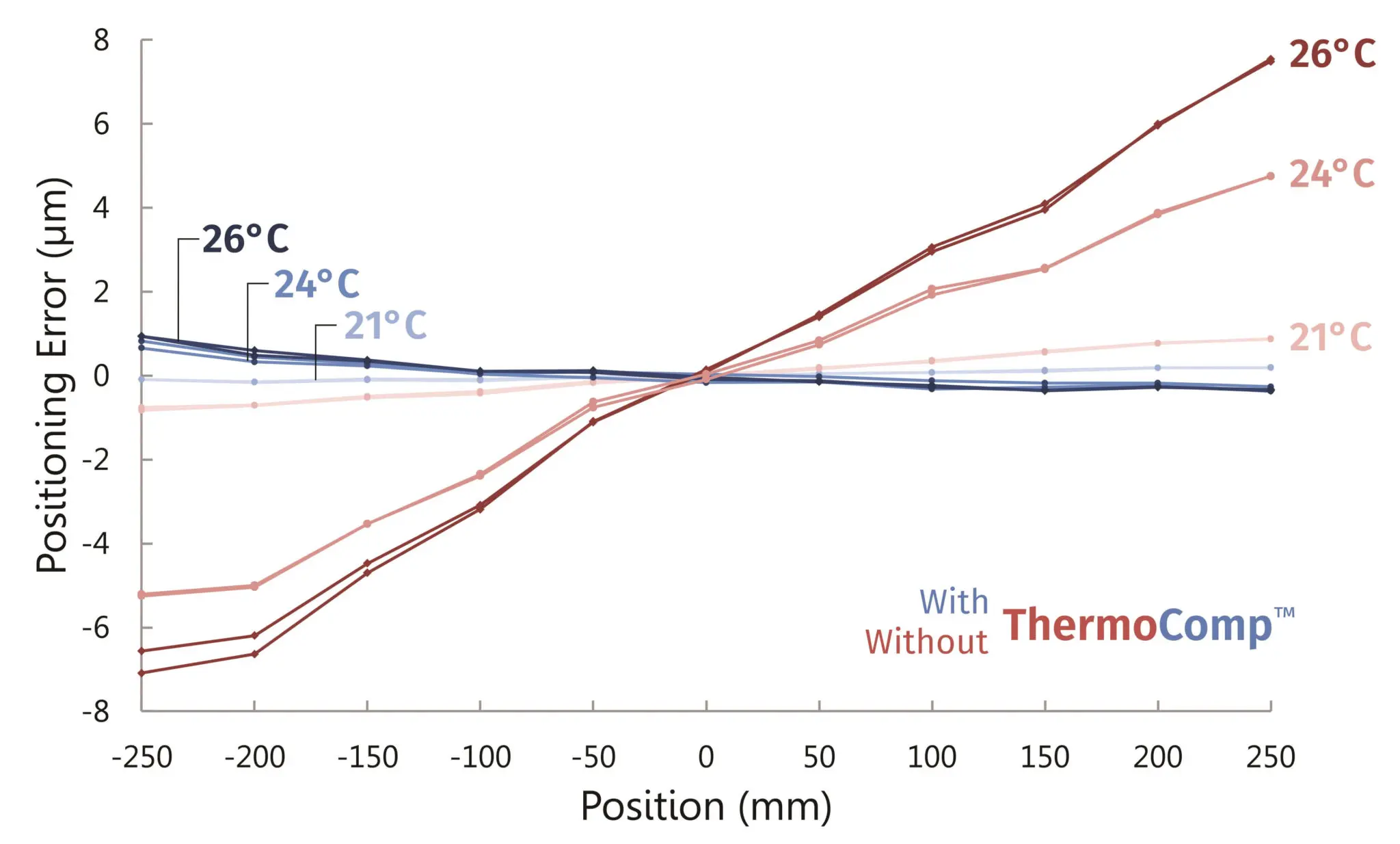

圖 3. 量測資料顯示，使用 ThermoComp 功能在數個不同溫度點，皆成功補償了與熱相關的定位誤差，結果為位移平台在有無搭載 ThermoComp 時的典型性能表現。

克服內部自體發熱挑戰

最後，外部環境變化並非影響定位誤差的唯一熱源，內部自體發熱是另一個主要的熱相關定位誤差來源，尤其是在如滾珠螺桿驅動這類不具備直接回饋裝置的位移平台中更為顯著，ThermoComp 不僅能防止環境變化影響定位性能，也能有效減少因內部發熱所引起的誤差，圖 4 顯示，在一座滾珠螺桿驅動的位移平台上，ThermoComp 成功消除了超過 94% 因長時間運轉、自體發熱所導致的熱相關誤差。

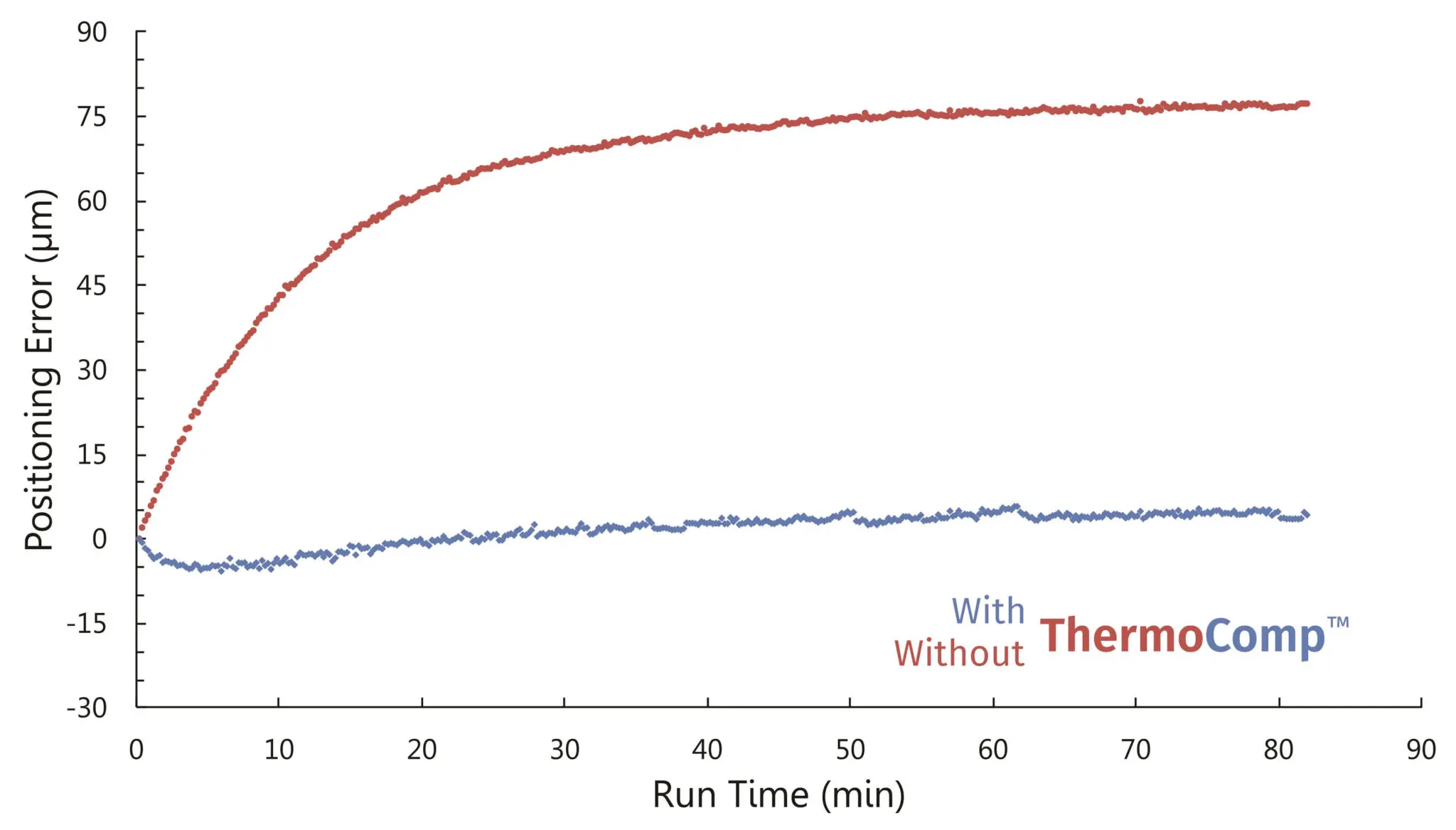

圖 4. 量測資料顯示，使用 ThermoComp 功能成功補償了一座滾珠螺桿位移平台在長時間運作下，因內部發熱產生的相關定位誤差，結果為位移平台在有無搭載 ThermoComp 時的典型性能表現。

目前，所有 PRO 系列位移平台均可選配 ThermoComp 功能，並透過 Automation1 控制器軟體中一套直觀易用的整合式指令集進行操作，系統設定由原廠完成，並作為每套 ThermoComp 採購的標準服務，確保客戶享有輕鬆無憂的使用體驗，此功能亦適用於 Aerotech 的 Order-to-Ship 快速交貨系統，若需深入了解 ThermoComp 如何讓您的製程降低對熱誤差的敏感度，並提升您廠房的產出品質，請立即聯繫 Aerotech 的應用工程師。

第二重保障：靜電放電防護於運動系統設計中的重要性

靜電放電（ESD，Electrostatic Discharge）對電子裝置與積體電路構成嚴重威脅，ESD 是指在不同電位的兩個物體之間，突然發生的瞬間電流，其最廣為人知的形式就是火花，造成 ESD 事件的常見原因包括靜電以及靜電感應，後者發生於一個帶電物體被放置於一個與地隔離的導電物體附近，隨後該導電物體又接觸到一條導電路徑時。

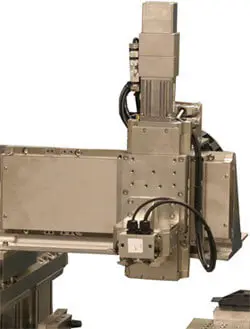

圖 5. 具備無電解鎳塗層的靜電放電防護運動系統範例。

電子裝置即使遭受微小的靜電放電事件也可能導致永久性損壞，因此在機械設計時必須格外謹慎，以確保電荷無法累積，Aerotech 在供應具備 ESD 防護的精密運動系統給電子製造、資料儲存和半導體產業方面，擁有悠久的歷史，其採用的防護技術包括：

  • 平台表面採導電性無電解鎳塗層，避免電荷累積。
  • 將平台所有零組件連接至共同接地點，以維持零電位差。
  • 使用特殊的 ESD 防護電纜管理鏈，維持長期導電性以消散靜電荷。
  • 移除平台密封膠條，避免因摩擦產生靜電。
  • 為旋轉平台提供可選配的導電滑環，將平台桌面與客戶的負載接地。
