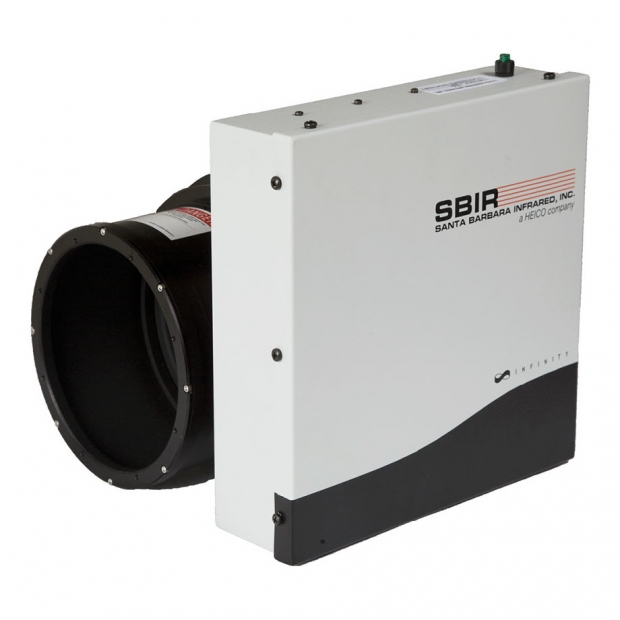

LRTM 雷射測距測試模組
整合 1064/1540/1570nm 雷射源
50m 至 60km 動態距離模擬與精密脈衝控制
SBIR 雷射測距測試模組（LRTM）乃專為雷射測距儀與雷射接收器設計，可用於執行測距精度和接收器靈敏度等多項關鍵測試；該機種採用多達三種不同雷射二極體（波長涵蓋 1064nm、1540nm 與 1570nm）與光纖網路，以產生精確且動態的高精度脈衝雷射輸出；其核心技術包含校準偵測器和電控可變衰減器，可精確設定脈衝功率，並結合精密的時序電路，能動態模擬從 50 公尺至 60,000 公尺的目標距離。
SBIR LRTM 配備一參考平面鏡，可利用自動準直（autocollimation）技術，將 LRTM 與待測物（UUT） 精確對準；此外，亦提供紅外線與可見光目標，便於將 UUT 精確瞄準此 LRTM 的輸出/輸入埠。
LRTM 三種主要操作模式
連續脈衝模式
LRTM 作為連續脈衝雷射源運作，適用於接收器測試；在此模式下，波長、脈衝速率與脈衝功率均可由使用者設定。
電氣觸發模式
LRTM 可作為電氣觸發的脈衝雷射源，用以測試雷射光點追蹤器；在此模式下，每接收一個觸發脈衝，LRTM 即產生一個對應的雷射脈衝，其波長和脈衝功率由使用者設定。
光學觸發模式
LRTM 亦支援光學觸發，可產生單一或雙重雷射脈衝，用於驗證雷射測距儀精度；使用者可設定波長、脈衝功率、第一脈衝的模擬距離，以及第二脈衝的模擬距離（若需要）；透過控制第二脈衝的功率和相對距離，能夠模擬在受遮蔽環境（obstructed environment）下的精確測距情境。
功能特色
整合 1064 nm、1540 nm 與 1570 nm 三波長雷射源
支援連續脈衝模式
支援電氣觸發模式
支援光學觸發模式
具備首/末脈衝控制能力，模擬複雜測距場景
內建對準輔助機制，易於與 UUT 對準
規格
參數
規格
波長
1,064nm、1,540nm、1,570nm
頻寬
≤ 10nm （FWHM）
最大脈衝功率
≥ 1,000 nW (1 µW)
功率動態範圍
> 40 dB
功率振幅精度
+/- 10%
脈衝寬度
20 ns +/- 10 ns
第二脈衝比例精度
設定值的 +/- 10%
模擬距離
50 至 60,000 公尺
模擬距離精度
+/- 1.5 公尺或 0.01%，以較大者為準
第二脈衝延遲範圍
+/- 10 至 +/- 2,000 ns (相對於第一脈衝程式設定之延遲)
光學觸發靈敏度
輸入脈衝 ≥ 150 kW 即可觸發
脈衝週期範圍
50 msec 至 1 sec (20Hz 至 1Hz) （自由運轉模式）
脈衝週期精度
+/- 100 ns （自由運轉模式）
LRTM 光束發散角
2.5 mrad
最大輸入能量密度
1.25 J/cm² @ 1064nm、30ns 脈衝寬度
對準雲台行程
> +/- 2 mrad
對準雲台步進解析度
65 µrad
雷射光束輸出與參考平面鏡對準度
100 µrad
下載
Laser Range Test Module Datasheet >
延伸閱讀：深入探索SBIR紅外線測試技術與應用實例
為了協助您更全面地理解SBIR紅外線測試解決方案的卓越性能及其背後的堅實技術基礎，我們精心準備了一系列專業技術文章。這些資源不僅闡述了關鍵技術的原理與細節，更展示了SBIR在提升量測精度與系統可靠性方面的持續努力與實際成果。歡迎您深入閱讀，發掘更多關於SBIR解決方案如何滿足您在不同應用領域的嚴苛需求的實用資訊：
先進輻射校準與黑體技術應用：
深入解析SBIR在增強型大面積黑體、高發射率塗層及精密溫控演算法等領域的最新研發成果，及其在驅動研發、半導體及工業自動化整合測試方案中的關鍵角色。
紅外線測試系統核心組件詳解：
全面介紹構成精密紅外線測試系統的基礎組件，包括各類型黑體、紅外線準直儀與目標輪的技術原理、選型考量及實際應用。
輻射溫度量測：概念解析與誤差校正方案：
探討輻射溫度的基本概念、影響量測準確性的關鍵因素、常見誤差來源分析以及有效的校正與解決方案。
紅外線技術導論與熱影像測試基礎：
為您建立紅外線物理學、熱影像原理及相關測試方法學的扎實基礎，助您更好地理解和應用紅外線檢測技術。
透過這些深度解析，我們希望能讓您對SBIR解決方案的技術實力與應用價值有更透徹的認識，並為您的專案選擇提供有力的技術支持。
SBIR 光電系統雷射性能特性化測試方案

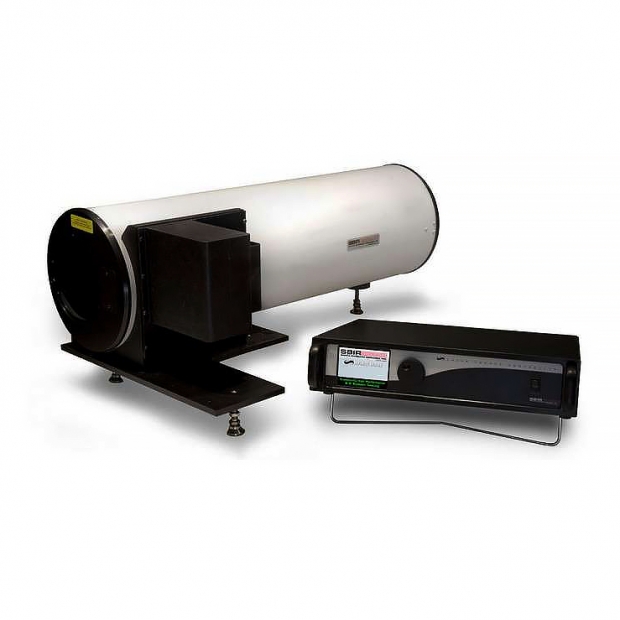

脈衝雷射二極體目標投影器

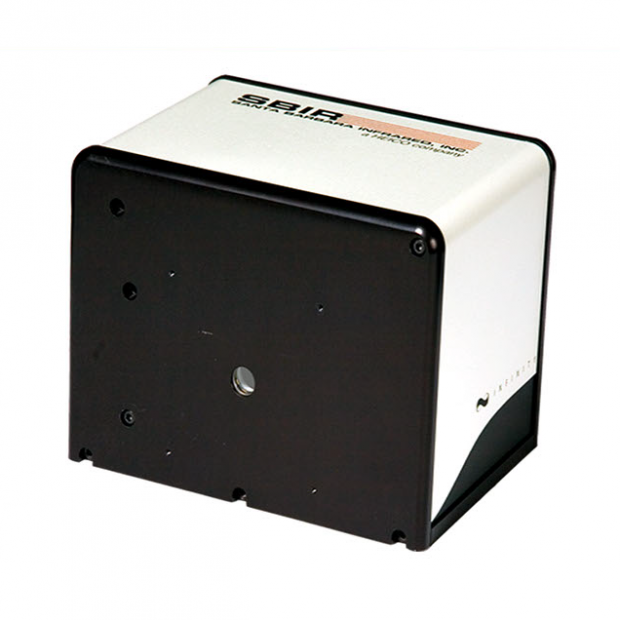

MSS 多光譜光源
LRTM 雷射測距測試模組

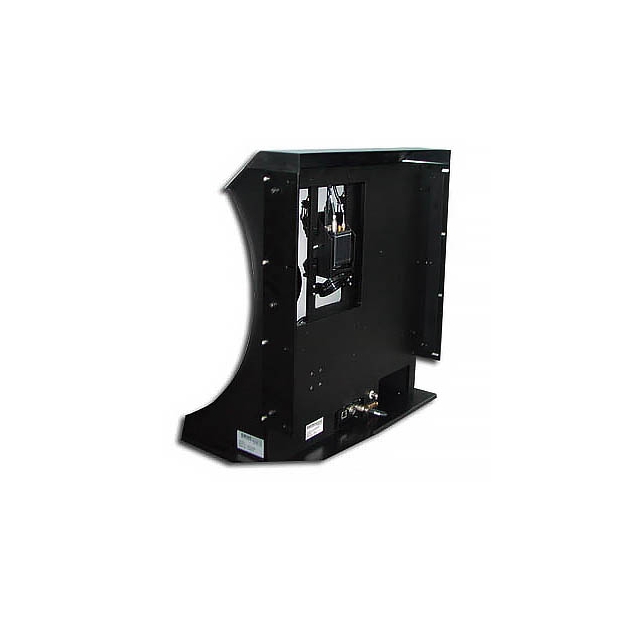

BAM 視軸校準模組
