如何確保無人機夜視鏡頭的精準度？深入解析 LWIR 相機的 NUC 校正技術



進入 2026 年無人載具 (UAV) 為了在嚴苛的尺寸、重量與功耗 (SWaP) 限制下執行全天候偵蒐任務，其夜視鏡頭已大量採用低成本、無須深度冷卻的「非致冷微測輻射熱計 (Uncooled Microbolometer)」作為長波紅外線 (LWIR) 感測核心，然而，要讓這些 LWIR 尋標器在戰場上呈現無雜訊、高對比的清晰熱影像，或在實驗室硬體迴路 (HWIL) 中作為標準校準設備，就必須執行極度精密的「非均勻性校正 (Non-Uniformity Correction, NUC)」。

微測輻射熱計雖然具備大陣列與經濟優勢，但其先天的物理限制，卻在執行高精度 NUC 校準時，對測試工程師與演算法架構師構成了三大嚴峻挑戰：

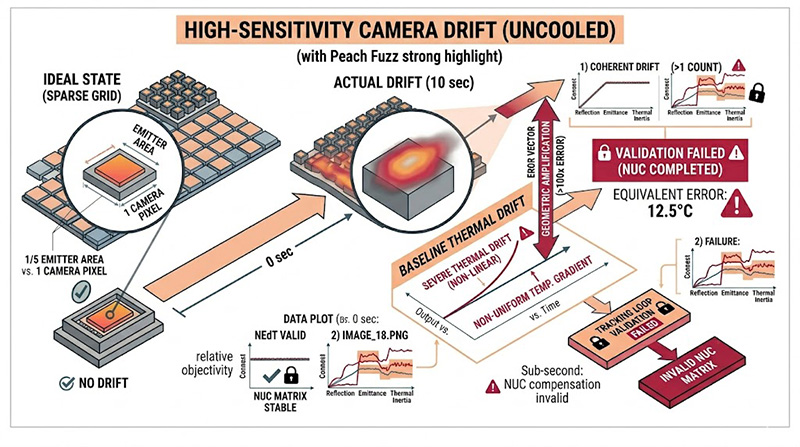

無冷卻架構下的高感度相機漂移

與傳統的冷卻型紅外線相機不同，微測輻射熱計缺乏真空與極低溫環境的保護，其感測器溫度會隨時間產生劇烈變化，導致背景基準極不穩定，在進行高精度的「稀疏網格 (Sparse Grid)」量測時，發射像素通常只佔相機像素的一小部分（例如發射器面積僅佔相機像素的 1/5）；這種幾何比例會將相機的熱漂移誤差放大超過 100 倍，實測數據顯示，即使在短短 10 秒的測試區間內，相機也會出現超過 1 個數位計數 (Count) 的同調性熱漂移；若換算為真實目標的等效誤差，在發射器端將產生高達 12.5°C 的嚴重偏差。如果不加以抑制，這種時間熱漂移將徹底摧毀 NUC 校正矩陣的客觀性。

先天熱解析度的物理極限

冷卻型中波紅外線 (MWIR) 相機的雜訊等效溫差 (NEdT) 通常可達極具優勢的 10 至 15 mK，但無冷卻的 LWIR 微測輻射熱計在搭配標準 f/1.4 鏡頭時，其 NEdT 僅約為 100 mK；這種高達近十倍的背景雜訊落差，使得 LWIR 相機在觀測接近常溫 (約 300K) 或更低溫的微弱輻射目標時，真實的熱梯度訊號會完全被自身的熱雜訊所淹沒，在低輻射區間，若無特殊的補償機制，殘餘的非均勻性誤差將急遽惡化，導致夜視畫面出現嚴重的雪花或條紋干擾。

短週期振盪與環境熱負載耦合

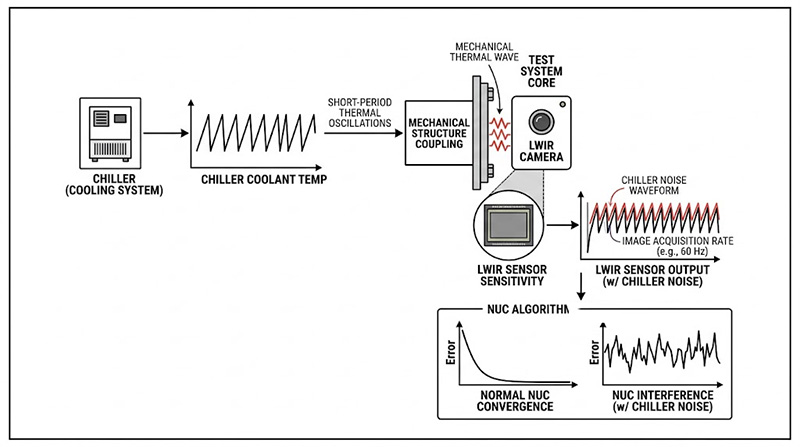

除了長週期的實驗室空調循環會影響相機本體溫度外，用於冷卻測試系統核心的冷卻水循環機 (Chiller) 若其控制迴路不夠穩定，也會產生短週期的溫度振盪。這些微小的熱波動會透過機械結構耦合至 LWIR 相機，形成與影像擷取頻率相疊加的週期性雜訊，進一步干擾 NUC 演算法的收斂。

面對現代高階光電（EO/IR）與雷射系統在無人機（UAV）尋標器測試、硬體迴路（HWIL）模擬、以及極端環境（如高空與太空）驗證等嚴苛挑戰，單一的測試儀器已無法滿足精準度與自動化的需求，身為專業的系統整合者，奧創系統（Ultrontek） 強烈推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 的全方位、一站式（Turnkey）光電系統測試解決方案。

我們深知，建構軍規級與航太級的測試實驗室，必須提供從光學準直、熱力學控制、雷射特性診斷到全自動化數據擷取的完整架構。以下為針對不同光電測試需求，奧創系統為您推薦的核心整合產品：

動態紅外線場景模擬 (HWIL 測試)

針對飛彈尋標器、前視紅外線（FLIR）與反制措施的閉迴路動態測試，我們推薦 MIRAGE™ 系列動態紅外線場景投影機：

SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

• Mirage-XL：
  採用 1024x1024 高解析度電阻式發射陣列技術，最高可模擬 675K 的目標溫度，並支援 200Hz 高幀率，完美重現高傳真度的複雜動態戰場場景。
• Mirage-H：
  提供 512x512 或 800x800 解析度選項，具備小型化與輕量化優勢，是目前市面上最適合安裝於飛行運動模擬器（FMS）的紅外線投影系統。

靜態紅外線與光電性能驗證 (FLIR 測試)

為了精確測量 MRTD、MTF、SiTF 等靜態熱影像性能，我們推薦 14000Zi 系列靜態紅外線目標投影機：

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

• 該系統無縫整合了 STC 系列離軸牛頓式準直器（提供無像差、繞射極限的光學投射）、Infinity 系列黑體 以及 300 系列自動化目標輪（定位重複性優於 0.001 英吋，確保零背隙精準切換）。
• 搭配高反射率目標板，能徹底消除傳統標靶的熱不均勻性誤差，為您的感測器建立絕對純淨的紅外線對比度。

極端熱特徵模擬與高精度紅外線校準

針對高空、平流層或太空感測器的低背景與熱真空測試，我們推薦 Infinity 系列精密黑體：

SBIR Infinity 真空黑體，專為 T-VAC 太空模擬設計。提供 -40°C 至 +200°C 寬溫範圍、>99.5% 高且平坦發射率、±0.010°C 高準確度與優異均勻性；支援多種冷卻劑與遠端控制，選配輻射補償與 IRWindows™ 軟體，是太空感測器發射前地面驗證的關鍵設備。

• Infinity VB 真空黑體：
  專為 T-VAC 熱真空艙設計，支援 -40°C 至 +200°C 寬廣溫域，並相容氫氟醚 (HFE) 等特殊冷卻介質，是太空感測器發射前 OGSE 驗證的關鍵設備。
• Infinity EXLT 低溫黑體：
  適用於高空無人機感測器測試，在無溫控室環境下即可實現 -40°C 極限低溫與 mK 級穩定度。
• VANTABLACK® S-IR 超黑塗層：
  全系列黑體皆可選配此專利塗層，在中波 (MWIR) 與長波 (LWIR) 頻段提供大於 99.5% 的極致發射率，從物理層面將反射與雜散光干擾降至最低。

雷射性能特性化與跨頻譜共軸校準

對於同時配備熱像儀與雷射測距儀/標定器的先進光電塔（EO/IR Turret），我們推薦 SBIR 雷射特性化測試方案：

SBIR LRTM 雷射測距測試模組，提供 1064/1540/1570nm 雷射源，專為雷射測距儀與接收器測試；支援光學/電氣觸發，動態模擬 50m 至 60km 距離 (精度 +/-1.5m 或 0.01%)；具備 >40dB 脈衝功率控制與首/末脈衝功能。

• BAM 視軸校準模組：
  運用自動準直與次像素質心定位演算法，精確執行熱像儀與雷射之間的共軸對齊，徑向誤差小於 25 µrad。
• LRTM 雷射測距測試模組：
  提供 1064/1540/1570nm 雷射源，能動態模擬 50 公尺至 60 公里的高精度光學回波延遲，支援首/末脈衝與靈敏度驗證。
• TEM 時間能量模組：
  搭載 4 GS/s 數位轉換器與熱釋電偵測器，精確診斷奈秒級雷射脈衝的能量、寬度與時域波形。
• MSS 多光譜光源：
  全球首創的無分光鏡設計，利用積分球同時輸出高均勻黑體熱輻射與脈衝雷射，是測試「距離閘控相機 (Range-gated Camera)」及多感測器融合的終極方案。

全自動化測試核心

• IRWindows™ 5 自動化測試軟體：

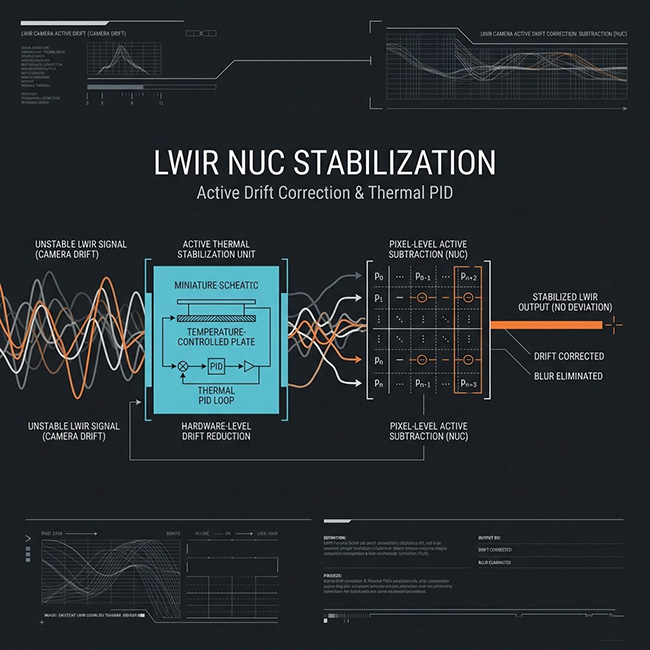

  作為整套實驗室的運算大腦，能將所有紅外線、可見光與雷射設備的測試流程完全自動化。內建連續 MTF、連續視軸追蹤與主動漂移校正演算法，不僅消除人為客觀性誤差，更將測試效率提升十倍以上。

立即聯繫奧創系統團隊 實際的系統配置將因應您的測試規範（包含清晰孔徑、雷射波段、真空艙介面及待測物演算法特性）而有所不同，請聯繫奧創系統（Ultrontek），我們擁有豐富的光電與航太系統整合經驗，隨時準備為您提供從模擬、校準到驗證的最專業軟硬體客製化配置與技術支援。
