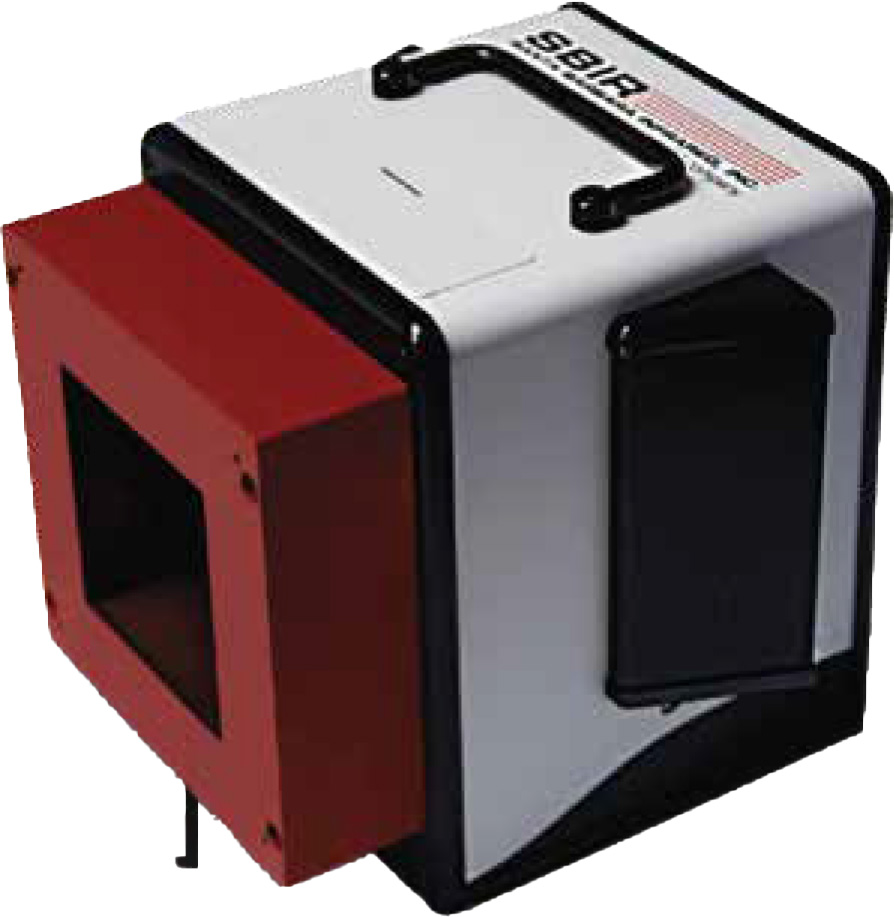

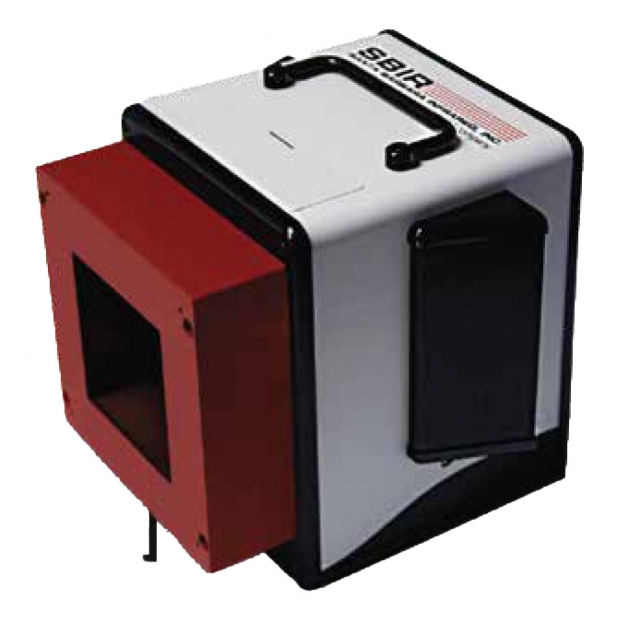

VANTABLACK® S-IR INFINITY 系列
紅外線黑體輻射源
極致吸收，精準輻射，革新紅外線量測應用
SBIR (Santa Barbara Infrared) 獨家 VANTABLACK® S-IR 黑體輻射源，具備領先業界的發射率與輻射量測精度，特別是在大面積黑體輻射源領域樹立了新標竿；此系列輻射源的核心在於其發射板，其上塗佈了運用碳奈米管 (CNT) 技術的特殊塗層，能極有效地吸收和捕捉光線。

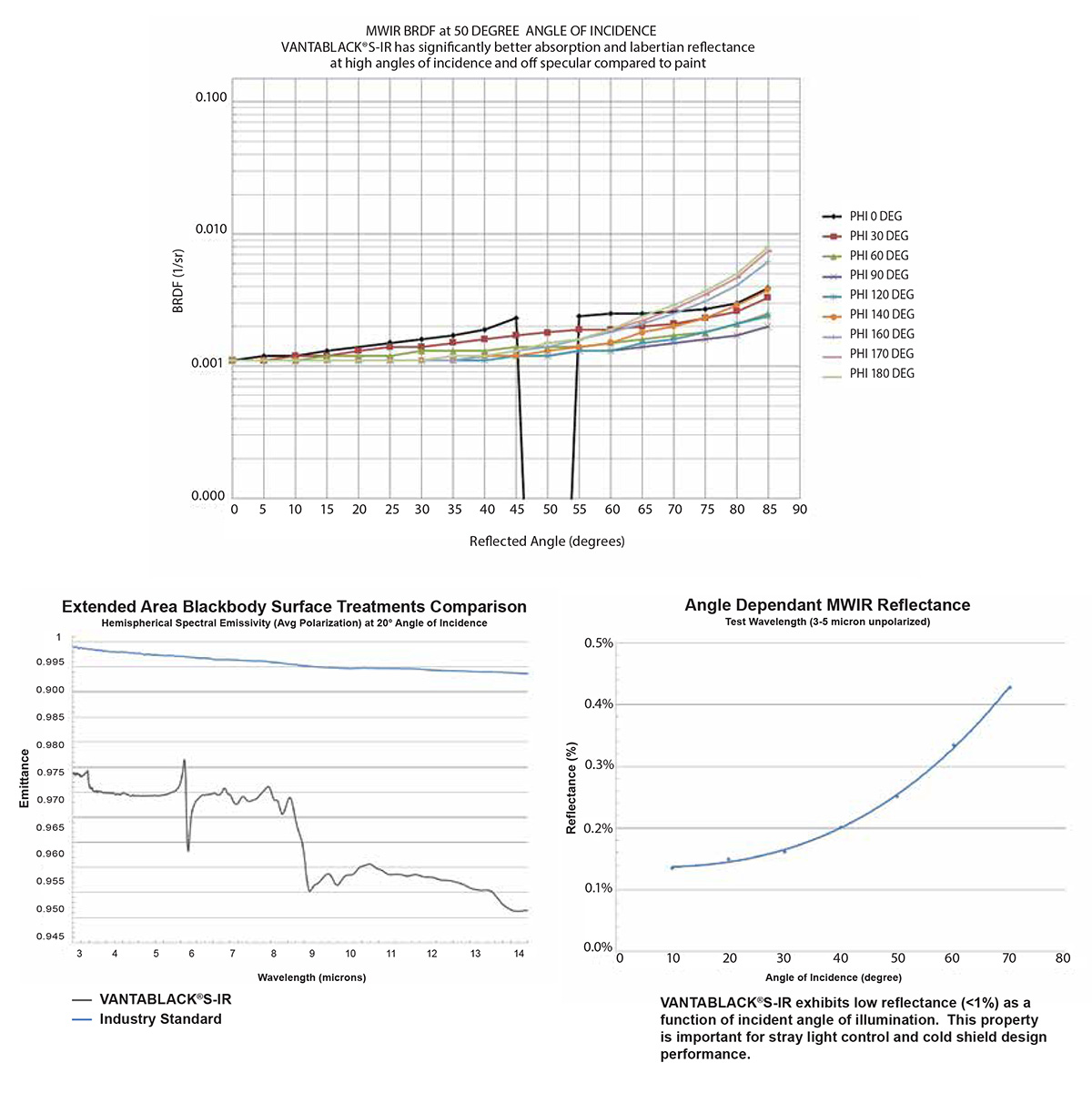

超黑塗層專為滿足各種需要極低表面反射率的應用所設計，採用此塗層的黑體輻射源，能夠實現更高精度的紅外線 (IR) 輻射量測校準，超越了傳統技術的限制，此塗層在可見光 (VIS) 至紅外線 (IR) 的寬廣光譜範圍內，展現出接近理想朗伯體 (Lambertian) 的優異均勻輻射特性；塗層採用獨特的噴塗製程，可彈性應用於多種不同的基板材料與複雜幾何形狀的物件上；此外，SBIR 與 SNS 也將此塗層技術應用於光學及紅外線成像系統，有效抑制內部雜散光，提升成像品質。
主要塗層特性
- 可噴塗製程，實現極致的表面黑度；
- 在 UV、VIS 至 IR 全光譜範圍內均具備極低的反射率；
- 卓越的 BRDF (雙向反射分佈函數) 性能，散射極低；
- 材料穩定，無釋氣 (Outgassing) 風險；
- 結構堅固，能承受嚴苛的衝擊與振動環境；
- 可靠運作於寬廣的溫度範圍；
- 適用於真空環境；
- 具備疏水性，接觸水氣後物理及光學特性保持不變。
其他應用領域
- 紅外線攝影機與感測器：
雜散光抑制、冷屏 (cold shields)、遮光罩 (baffles)、鏡筒、非均勻性校正 (NUC) 旗標； - 光電系統：
雜散光遮光罩、光圈 (apertures)、外殼、黑色或位準參考源； - 衛星系統：
腔體黑體、星追蹤儀遮光罩、熱控制元件； - 計量學：
作為干涉儀、光譜儀、輻射計中的雜散光抑制元件與高精度校準標準件； - 數位攝影機與天文學：
雜散光控制、光圈、鏡筒、外殼； - 行動電話：
相機光圈； - 汽車產業：
攝影機與 HUD (抬頭顯示器) 系統、儀表板元件； - 數位投影：
DMD (數位微鏡裝置) 快門、光吸收器 (light dump)、遮光罩、雜散光控制、均勻度標準件。
VANTABLACK® S-IR 黑體規格
|
規格 |
數值 |
|
黑體孔徑尺寸 |
客製化 (custom) |
|
平均發射率 |
> 0.998 (中波紅外線 MWIR), > 0.995 (長波紅外線 LWIR) |
訂購資訊
差動式黑體系列 (DB Series)
SBIR 的差動式黑體系列 (DB Series)，主要應用於非均勻性校正或感測器校準所需的平面輻射源 (flood sources)；同時，也可作為高精度的差動輻射源，用於執行 MRT (最小可解析溫差)、MTF (調制轉換函數)、SiTF (訊號轉換函數) 等標準紅外線感測器特性化測試；此系列標準配備內部 iProbe 感測器監控輻射板溫度，並有外部（環境）iProbe 感測器同步量測環境溫度，確保溫差控制的精確性。此系列提供 4 吋至 12 吋方形孔徑選擇，溫度範圍涵蓋 -40°C 至 +175°C。
以下為一個 DB 系列 4 吋黑體的訂購範例，其規格包含 VANTABLACK® S-IR 高發射率塗層、0ºC 至 +100ºC 溫度範圍、115V/60 Hz 美國輸入電壓、10 英呎纜線、IEEE-488 GPIB (通用介面匯流排) 通訊介面及目標支撐板：
DB-04H-A-L-10-EGS-P
雙差動式黑體 (DDB Series)
此系列 (DDB Series) 沿用 SBIR DB 與 EX 系列的成熟架構，其設計特別適合需要快速進行兩點非均勻性校正 (NUC) 的應用場景；運作時，待測感測器可在兩個不同溫度設定的輻射源板之間移動，以高效採集校正所需的資料；此系列同樣提供 4 吋至 12 吋方形孔徑，溫度範圍涵蓋 -40°C 至 +175°C。

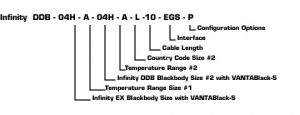

以下為一個雙頭 4 吋 Dual Infinity 系統的訂購範例，其規格包含 VANTABLACK® S-IR 高發射率塗層、IEEE 488 GPIB 通訊介面、115V/60Hz 美國電源、兩個黑體均支援 0ºC 至 +100ºC 的絕對溫度範圍、10 英呎纜線，且兩端均配備目標支撐板：
DDB-04H-A-04H-A-L-10-EGS-P
大面積差動式黑體 (EX Series - 可升級)
大面積絕對溫度黑體系列 (EX Series) 主要作為平面輻射源 (flood source)，應用於非均勻性校正或感測器校準；此系列機種亦保留了升級彈性，使用者可聯繫奧創系統加裝額外的 iProbe 感測器，即可實現差動溫度控制功能；此系列提供 4 吋至 12 吋方形孔徑選擇，溫度範圍涵蓋 -40°C 至 +175°C。

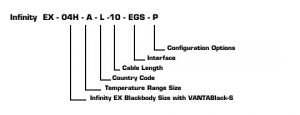

以下為一個 4 吋 EX 系列絕對溫度黑體的訂購範例，其規格包含 VANTABLACK® S-IR 高發射率塗層、0˚C 至 100˚C 溫度範圍、115V/60 Hz 美國輸入電壓、10 英呎纜線、IEEE 488 GPIB 通訊介面，此範例無額外配置選項：
EX-04H-A-L-10-EGS
大面積低溫黑體 (EXLT Series)
大面積低溫絕對溫度黑體系列 (EXLT Series) 同樣主要作為非均勻性校正或感測器校準的平面輻射源；此系列機種亦保留了升級彈性，使用者可聯繫奧創系統加裝額外的 iProbe 感測器，即可實現差動溫度控制功能。此系列提供 4 吋至 12 吋方形孔徑選擇，溫度範圍涵蓋 -40°C 至 +175°C。

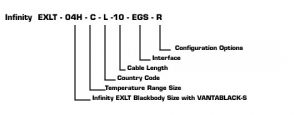

以下為一個 4 吋 EXLT Infinity 低溫型號的訂購範例，其規格包含 VANTABLACK® S-IR 高發射率塗層、IEEE 488 GPIB 通訊介面、115V/60Hz 美國電源、-40˚C 至 +100˚C 溫度範圍、10 英呎纜線，此範例無額外配置選項：
EXLT-04H-C-L-10-EGS
若需進一步討論您的具體應用需求或索取產品報價，歡迎隨時聯繫奧創系統團隊。
