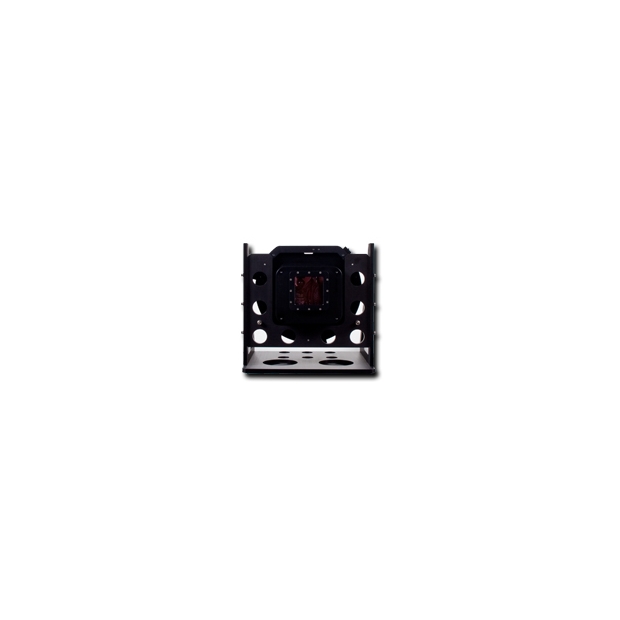

Mirage-H 整合式紅外線場景投影器
先進微型發射器陣列技術
實現高傳真度動態紅外線模擬與測試
MIRAGE™-H 是一套完整的整合式紅外線場景投影器，利用獨特的電阻式發射器陣列技術來產生高解析度的動態紅外線場景；該機種整合了訊號處理電子元件、電源供應器、發射器陣列冷卻系統、校準（非均勻性校正）硬體以及使用者介面軟體與 MIRAGE 發射器引擎；MIRAGE™-H 接受數位（DVI (Digital Visual Interface)）和類比（RS-170/NTSC/PAL）視訊輸入，並將高傳真度的紅外線場景傳遞給使用者的光學系統或由 SBIR 提供的光學系統。
典型的測試應用包括飛彈尋標器的硬體迴路 (hardware-in-the-loop) 測試、前視紅外線 (FLIR) 測試、反制措施模擬以及追蹤系統的測試。
特點
先進的發射器陣列
MIRAGE™-H 場景投影器的基礎元件是其先進的微型發射器陣列；這種最先進的積體電路是由熱隔離的機械結構構成，上面沉積了薄膜電阻式加熱器，並在先進的次微米矽基讀入積體電路 (RIIC) 上製造；專有的單元像素 (unit cell) 設計可最小化熱串擾 (thermal crosstalk) 和電氣串擾 (electrical crosstalk)。
高度整合的數位發射器引擎
數位發射器引擎 (Digital Emitter Engine, DEE) 結構小型化、輕量化且堅固耐用，適用於多軸運動模擬器；DEE 包含發射器陣列及其支援電子元件、用於發射器的真空杜瓦瓶、用於發射器冷卻的散熱器、電源供應器的局部穩壓、用於接收場景資料的光纖接收器，以及用於光學介面的精密運動學支架；DEE 的輕量化與小型化特性，使其成為目前市面上適用於飛行動態模擬器 (FMS) 安裝最小型化的紅外線場景投影器。
對於任何待測物整合時間皆提供高灰階解析度
SBIR 的場景投影系統為使用者的待測物 (UUT) 提供 12 至 14 位元的高灰階解析度；此灰階解析度對於任何 UUT 整合時間或可變整合時間均保持一致。
自動化非均勻性校正
非均勻性校正 (NUC) 會即時應用於每個像素 (pixel)；SBIR 的 C&CE 支援每個像素獨立的校正曲線，由 8 個資料點定義；用於確定這些點的資料是在校準輻射量測系統 (CRS) 中收集的，這是場景投影器的一個選配附件，可自動化 NUC 資料收集過程；NUC 可由客戶自行執行，或向 SBIR 購買此選配服務。
內建測試 (BIT)
廣泛的內建測試 (BIT) 可確保 MIRAGE™-H 系統在使用過程中正常運作；BIT 在開機時自動啟動，並在操作過程中執行連續的背景 BIT（對使用者透明）；系統會報告兩種錯誤級別：可能損壞硬體的錯誤狀況將啟動有序的硬體關機以保護系統；較不嚴重的錯誤會報告給使用者，但允許系統繼續運行。
圖形化使用者介面
Windows™ 圖形化使用者介面提供了一個中央控制面板，用於系統設定與操作；GUI 自動化了 MIRAGE™-H 系統內部儀器的複雜設定與序列安排，從初始開機狀態到即時操作；直觀的介面大大減輕了操作員的負擔，防止任何對硬體的意外損壞，並提供持續的系統狀態和內建測試報告；對於希望從自己的設施控制電腦控制 MIRAGE™-H 的使用者，該機種提供了遠端應用程式開發介面。
系統元件

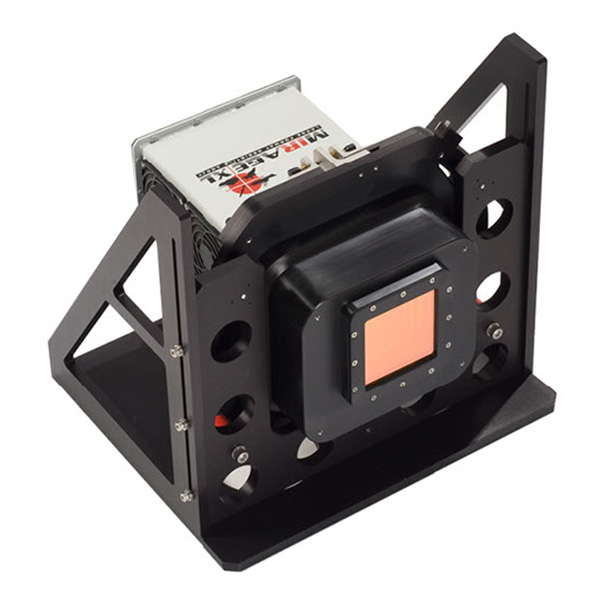

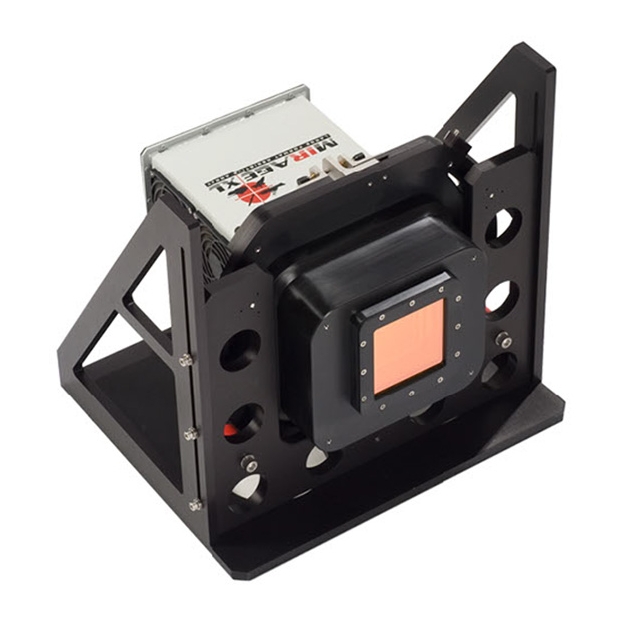

數位發射器引擎 (DEE)
數位發射器引擎 (DEE) 是一個小型化、輕量化、堅固耐用的外殼，容納了 512 x 512 發射器陣列及其支援電子元件；DEE 包含一個用於發射器的真空杜瓦瓶、用於發射器冷卻的散熱器、電源供應器的局部穩壓、用於接收場景資料的光纖接收器，以及用於光學介面的精密運動學支架；DEE 的輕量化與小型化特性，使其成為目前市面上適用於 FMS 安裝最小型化的紅外線場景投影器。
命令與控制電子元件 (C&CE)
此子元件為所有 MIRAGE 系統提供使用者介面、使用者控制、訊號處理/格式化、NUC 以及資料/影像輸入；C&CE 是一個安裝在機架安裝組態中，以 PC 為基礎的子系統；它包含頂層的 ICD (介面控制文件) 和使用者指南。

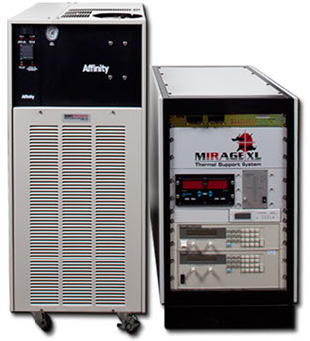

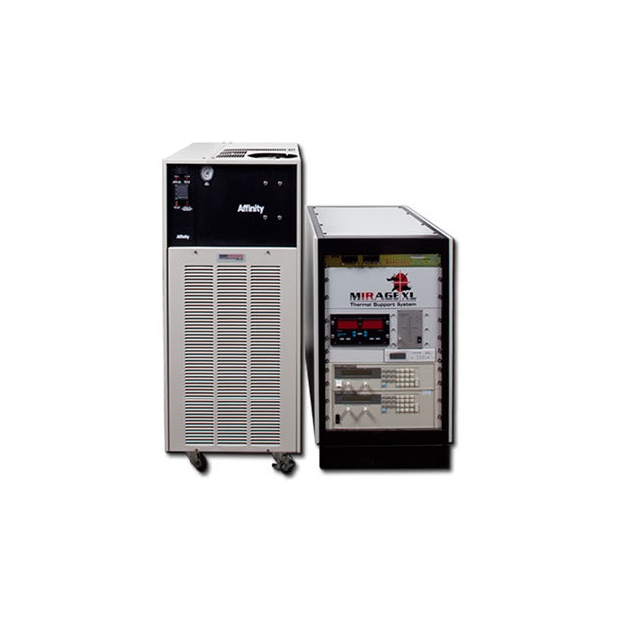

熱支援子系統 (TSS)
TSS 包含電源供應器、冷卻水循環機、用於 DEE 操作的離子泵控制器以及頂層的 ICD。
選配

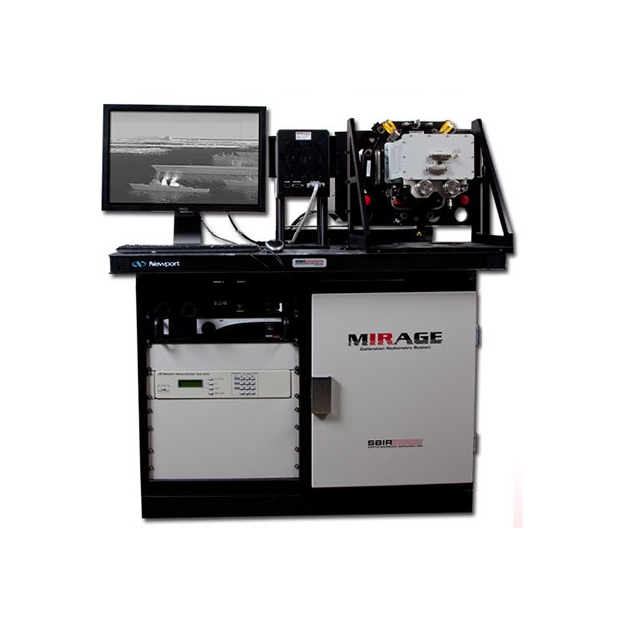

校準輻射量測系統 (CRS)
CRS 將發射器輸出的像素與一對黑體輻射源的輸出進行逐一比較，從而在發射器的整個動態範圍內產生均勻且精確的輻射輸出。

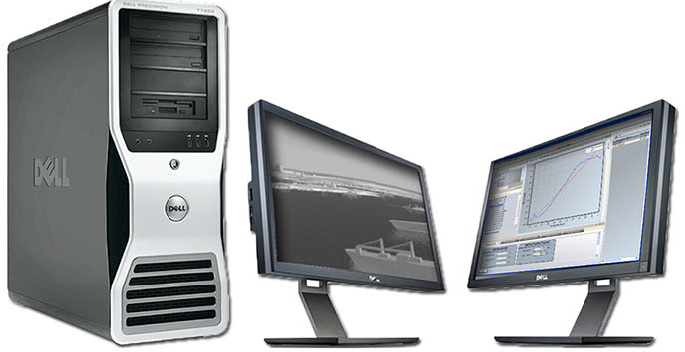

即時影像播放系統 (RIPS)
SBIR 的即時影像播放系統 (Real Time Image Playback System, RIPS) 是一個低成本、以 PC 磁碟陣列為基礎的即時數位影像擷取與播放系統；RIPS 可從 DVI 介面擷取即時數位影像資料，並將影像序列儲存在高速磁碟陣列上，以便即時播放至 MIRAGE™-H 動態紅外線場景投影器；使用者友善的 GUI 提供類似錄放影機 (VCR) 的功能，可對選定的影像序列進行錄製、播放、停止和循環播放；影像資料以 DVI 格式輸出（播放），用於驅動 MIRAGE™-1、MIRAGE™-1.5、MIRAGE™-H 和 MIRAGE™-XL 紅外線場景投影系統。

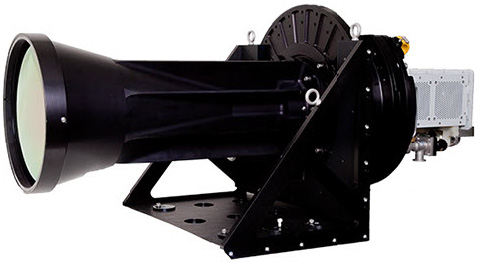

準直儀
SBIR 可依據客戶的規格提供並整合客製化的準直儀 (Collimators)。
規格
|
特性 |
數值 |
|
發射器陣列解析度 |
512 x 512 像素 或 800 x 800 像素 |
|
像素尺寸 |
48 微米 見方 |
|
有效溫度範圍 |
285 至 675K (3-5 µm 頻段), 套用 NUC 後為 290-650K； |
|
熱解析度 (MWIR) |
在 350K MWIR 視溫度以下 <40mK； |
|
輸入幀率 |
20-200 Hz |
|
非均勻性校正 |
16 點 LUT (查找表) |
|
每幀最大變動像素數 |
全畫面 (262,144 像素) |
|
像素上升時間 (10% 至 90%) |
6.5 毫秒； * 透過場景加速器升級可達 5.0 毫秒 |
|
壞點率 |
<0.5% |
|
DEE 尺寸 |
直徑 14.5 英吋 x 長度 13.5 英吋 |
|
DEE 重量 |
54 磅 |
|
輸入場景資料 |
DVI 與本地記憶體影像上傳輸入 |
請聯繫奧創系統以獲得應用工程協助或滿足特定測試需求，本產品出口至美國境外地區將需要出口許可證。
