Infinity延伸區域低溫黑體

極致低溫，精準控溫，重新定義紅外測試的精確度

SBIR Infinity EXLT 系列延伸區域低溫黑體，是專為需要產生 0°C 以下低溫的應用所設計；此黑體系統即使在一般實驗室環境下，也能達到 -40°C 的低溫，這讓使用者在進行例如偵測器的低背景泛光模式測試時，無需依賴昂貴笨重的溫控設備，即可產生所需的低溫背景。

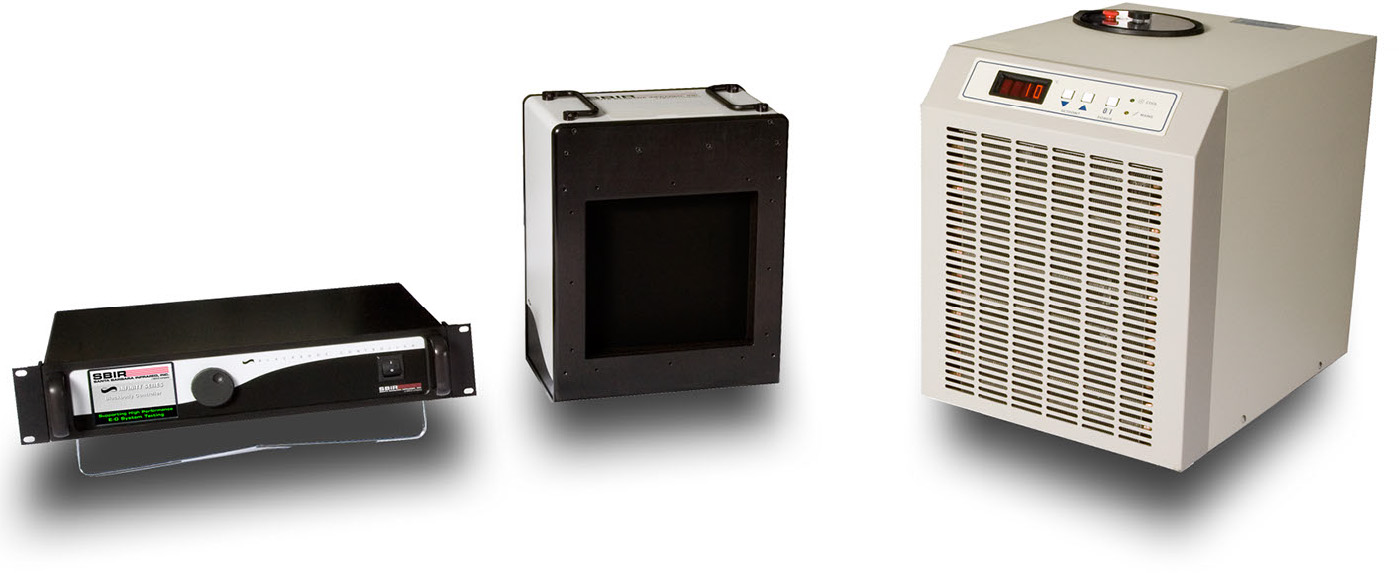

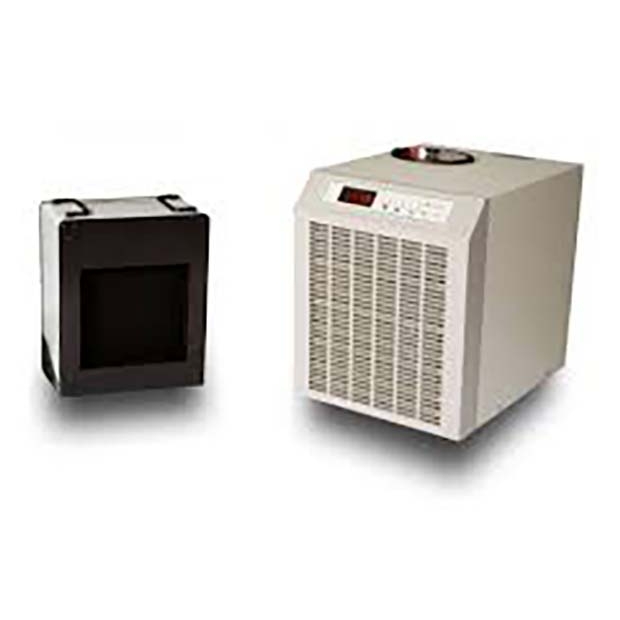

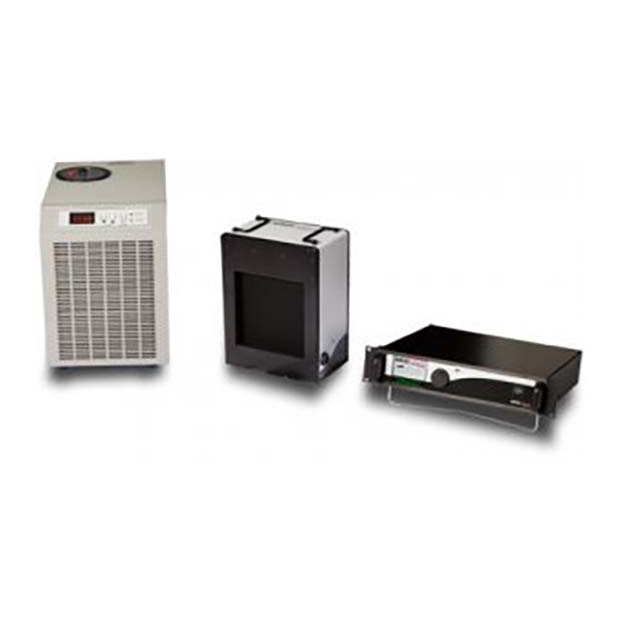

系統首先透過循環冷卻水槽與特殊冷卻液，將黑體初步冷卻至接近目標的溫度，隨後，精密的電子控制系統會驅動熱電冷卻器陣列，將黑體表面精確地穩定在設定的溫度點；EXLT 系列提供完整的操作所需組件，包含：黑體、冷卻水槽、溫度控制器、連接線材與軟管。系統操作簡單，且維護需求極少。

此系列的一大亮點是 SBIR 全新的 iProbe 智慧溫度感測器，iProbe 的校準獨立於黑體系統之外，因此需要重新校準時，使用者只需更換一支近期校準過的 iProbe 即可，無需特殊工具，大幅縮短了設備停機時間；此外，客戶可選配全新的 VANTABLACK® S-IR 超黑表面塗層，這種塗層能為平板黑體帶來前所未有的高發射率。

總體而言，EXLT 系列為需要低溫黑體光源的應用，提供了一個低成本且易於使用的理想解決方案。

主要特色

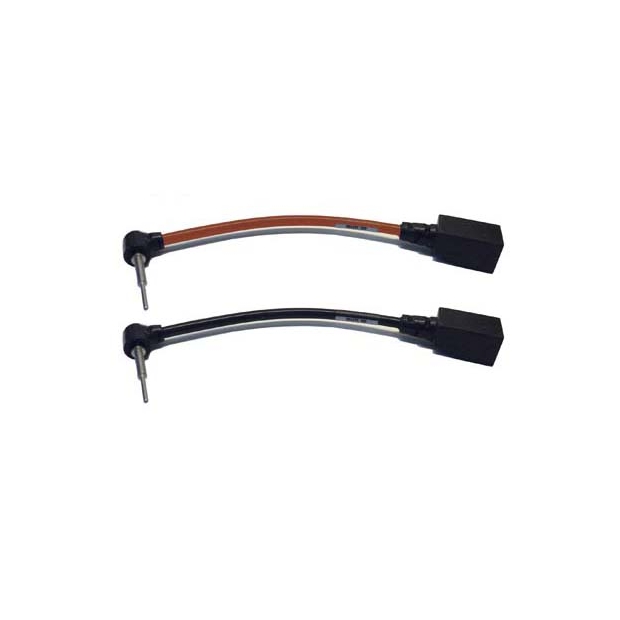

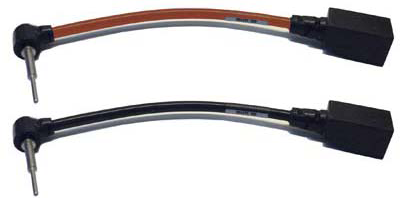

Intelli-Probe (iProbe) 智慧探棒

SBIR 的 iProbe 是一種智慧型溫度感測器，其校準獨立於黑體系統。重新校準時，僅需更換為已校準的探棒，無需特殊設備，能有效縮短停機時間。






高準確度

系統採用超穩定、高響應性的 iProbe，確保了精確的溫度控制與可靠的系統性能。iProbe 本身的校準準確度為 0.010ºC。包含校準與穩定度在內的整體系統不確定性為 +/- 0.01ºC 或設定溫差的 +/- 0.1%  (取兩者中的較大值)。


高均勻度

Infinity 黑體的設計與結構能最大化空間溫度均勻性，並將熱對流影響降至最低。在超過 90% 的發射面積上，表面溫度均勻度典型值優於設定溫差的 98% 或 0.010ºC (取兩者中的較大值)。


高發射率

黑體表面經過特殊處理，可在特定光譜範圍內達到平坦且高的發射率：> 0.970 (3µm to 5.5µm)，> 0.950 (8µm to 14µm)。


mK 等級溫度穩定度

SBIR 獨特的溫度量測與類比數位轉換電路，結合整合式控制邏輯，實現了反應極快的溫度控制；系統能達到真實的溫度設定點與精確的 mK 等級控制，允許在 1 mK 的細微溫差下進行精密測試。


支援 LabVIEW 驅動程式

SBIR Infinity 黑體與積分球可輕鬆整合至您的 LabVIEW 應用程式中。

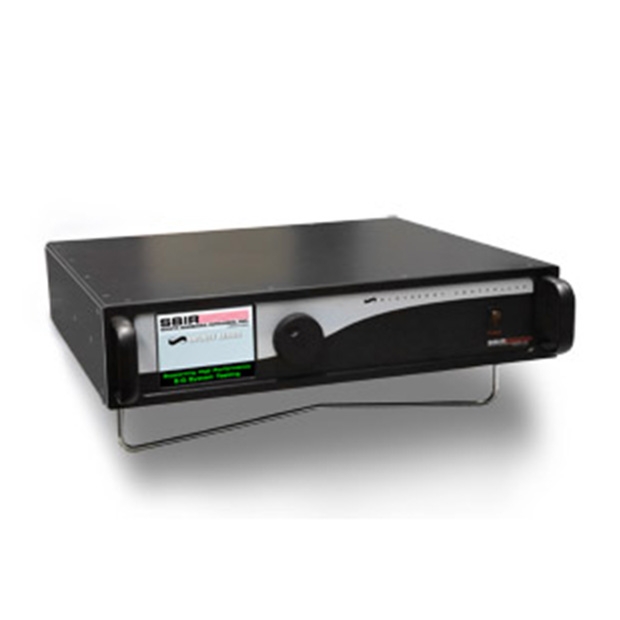

多功能控制器

控制器採用 19 吋 2U 機架式設計，配備觸控螢幕，支援透過乙太網路進行遠端電腦控制，並可選配 IEEE-488 (GPIB) 或 RS-232 介面。

此控制器也能操作所有 SBIR 的周邊設備，包括：目標輪、可見光照明器、脈衝雷射二極體、距離滑軌、光源滑軌和濾光輪。


自動輻射補償 (選配升級)

測試系統中的光學元件衰減、黑體與背景的發射率差異、環境溫度變化以及特定波段的影響，都可能降低最終的輻射量測準確度，當控制器在輻射模式 (Radiometric Mode) 下運作時，系統會自動補償這些因素，調整黑體溫度以輸出正確的輻射值，此選配包含用於精確量測環境溫度的探棒座與溫度感測器。


IRWindows™ 進階光電測試與分析工具 (選配升級)

Infinity 系列能與 SBIR IRWindows™5 測試系統無縫整合；IRWindows™5 是一套強大的軟體工具，能自動執行業界標準的紅外線、可見光及雷射感測系統性能測試，涵蓋設定、執行、資料收集到結果分析的完整流程。


系統配置

Infinity 差分黑體系統包含：
一台溫度控制器 (可選 19 吋機架式或桌上型)、一個黑體頭、連接線材、電源線與操作手冊。黑體頭的發射表面尺寸有 4 吋、8 吋可選 (原文另提及 6 吋與 12 吋，但規格區段僅列出 4 吋與 8 吋)；標準與選配的溫度範圍請參閱下方的規格表。



選配項目

VANTABlack® S-IR 超高發射率塗層

可選配將 VANTABLACK® S-IR 特殊塗層應用於黑體的發射板上。此塗層能在中波紅外 (MWIR) 和長波紅外 (LWIR) 範圍提供極高的黑體發射率：MWIR 發射率 > 99.8% +/-0.1%，LWIR 發射率 > 99.5% +/-0.15%。SBIR 透過獨家授權，可在全球的黑體應用中提供此先進的 Vantablack 專利塗層。


通訊介面

所有 Infinity 系統皆標準配備乙太網路通訊，同時也提供 IEEE-488 (GPIB) 和 RS-232 通訊通道，方便使用者透過電腦遠端控制所有黑體、校準、照明器及目標輪功能。


輻射溫差模式

此功能透過納入光學衰減、背景溫度差異及非理想發射率所造成的誤差，進一步提升輻射溫差的量測準確度，此選配包含用於精確量測環境溫度的探棒座與溫度感測器。

目標板

提供多種標準及客製化的紅外線目標板，可選擇具備發射型或反射型塗層。


目標輪與照明器

可搭配目標輪，快速且精確地將多個目標板定位於黑體前方，目標板位置可透過控制器面板或電腦介面進行設定。關於具備選配照明器的完整目標輪產品線。


機架安裝選項

控制器設計可用於桌面或安裝於標準 19 吋機架。產品標準配備機架安裝配件，另可選購機架滑軌套件。


IRWindows™ 進階光電測試與分析工具

Infinity 系列能與 SBIR 的 IRWindows™5 測試系統無縫整合。IRWindows™5 是一套強大的軟體工具，能自動執行業界標準的紅外線、可見光及雷射感測系統性能測試，涵蓋設定、執行、資料收集到結果分析的完整流程。



技術規格

溫度變化率以 4 吋型號為參考範例。實際速率會因黑體尺寸和環境條件而異。

規格參數可能變更，恕不另行通知。



應用範例

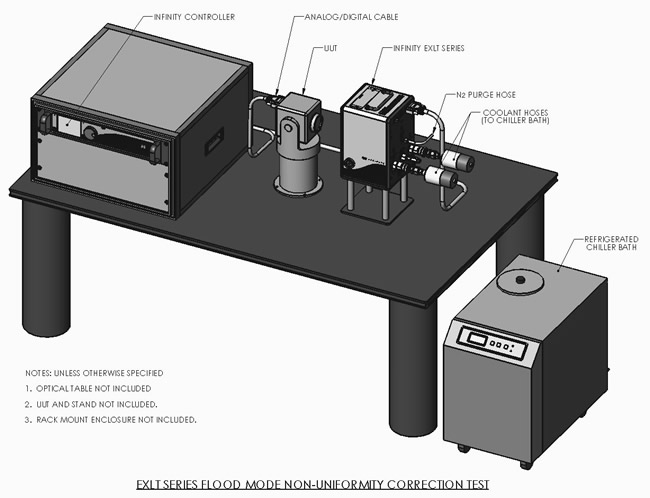

這張圖說明了使用 SBIR Infinity EXLT 低溫黑體進行待測物 (UUT) 泛光模式非均勻性校正的典型測試架構；配置中，左方的 Infinity 控制器負責整個系統的操作與控制，透過線纜連接至中間的待測物；Infinity EXLT 黑體源則放置在待測物前方，其均勻的低溫輻射面面向待測物；右側的冷卻水循環機透過冷卻管線為 EXLT 黑體提供必需的低溫冷卻液，使其能達到 -40°C 的工作溫度。同時，EXLT 黑體也連接了氮氣吹掃管線 (N2 Purge Hose)，可用於防止水氣凝結。此設置能讓使用者精確評估或校正待測物在均勻低溫紅外背景下的成像均勻性與響應特性。
(註：圖中的光學平台、待測物及其支架、機架外殼等僅為示意，非標準產品交付內容。)



訂購資訊

SBIR 的產品型號由六個欄位組成，代表客戶可選擇的不同配置，包括：黑體型號、黑體尺寸、溫度範圍、輸入電壓/電源線類型、線材長度、通訊介面及其他配置選項。

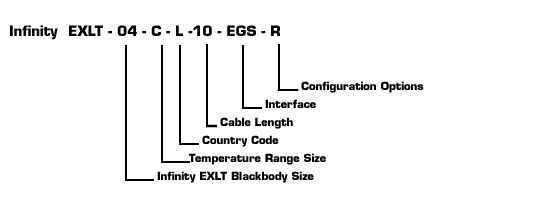

訂購範例 1：

一個 4 吋 EXLT Infinity 黑體，選擇標準溫度範圍 (-40˚C 至 +100˚C)，使用 115/60Hz 美規電源線，線材長度 10 英尺，通訊介面包含乙太網路、GPIB 及 RS-232，無其他特殊配置選項。

零件編號為：EXLT-04-C-L-10-EGS

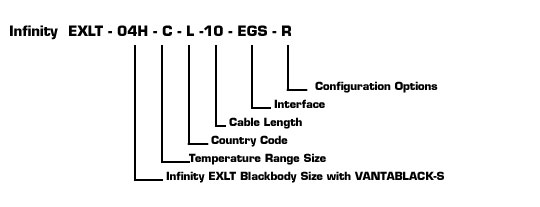

訂購範例 2：

一個 4 吋 EXLT Infinity 黑體，加選 VANTABLACK® S-IR 高發射率塗層，選擇標準溫度範圍 (-40˚C 至 +100˚C)，使用 115/60Hz 美規電源線，線材長度 10 英尺，通訊介面包含乙太網路、GPIB 及 RS-232，無其他特殊配置選項。

零件編號為：EXLT-04H-C-L-10-EGS


編碼原則：

• 黑體型號：EXLT (標準) / EXLT-H (含 Vantablack 塗層 - 推測，依範例)
• 黑體尺寸：04 (4吋), 08 (8吋)
• 溫度範圍 (Temp. Range)：
  • C = -40ºC 至 100ºC (絕對溫度)
  • D = -40ºC 至 175ºC (絕對溫度)
• 電源線類型：
  • H = 歐規 (德國、荷蘭、法國、瑞典)、南韓、土耳其
  • I = 澳規、中國大陸
  • J = 英規 (英國、愛爾蘭)
  • K = 義大利規格
  • L = 美規、日規
  • M = 印度、南非規格
  • N = 以色列規格
• 線材長度：10 (10 ft), 25 (25 ft), 50 (50 ft)
• 通訊介面：
  • EGS = 乙太網路, IEEE-488 GPIB, RS-232
• 配置選項：
  • R = 具備輻射補償功能

 本文件資訊可能變更，恕不另行通知。




下載

Extended Area Low Temperature Blackbody Datasheet >
