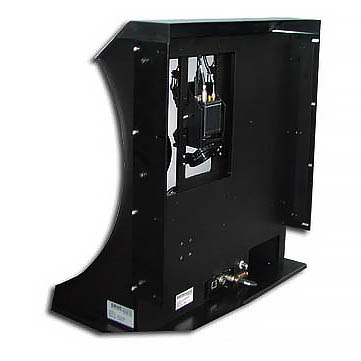

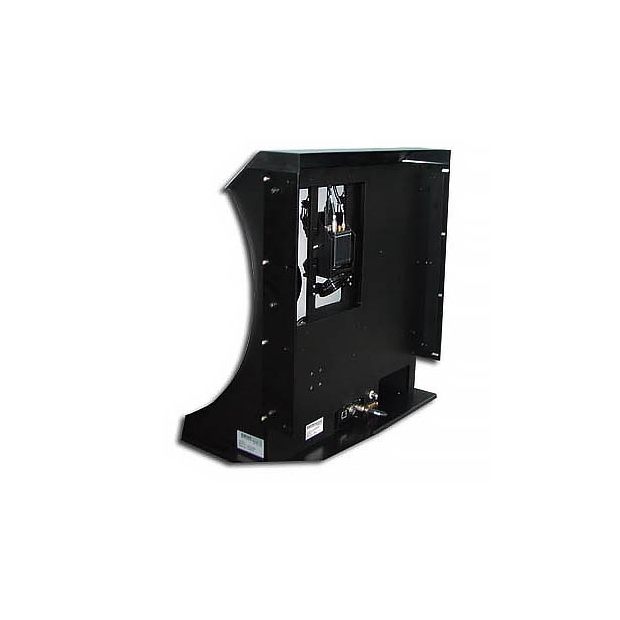

BAM 視軸校準模組

精準視軸自動校準，優化光束對位與量測

視軸校準模組 (Boresight Alignment Module, BAM) 是一款專用模組，其核心功能在於實現多個成像系統之間，以及成像系統與雷射發射器之間的高精度共軸校準 (co-alignment)；此 BAM 模組的設計整合了一部固定安裝的矽 (silicon) 或 InGaAs 相機，並透過光學路徑與目標輪 (target wheel) 結合；運用自動準直 (autocollimation) 技術原理，能夠將準直儀所定義的視線 (line of sight) 精確轉移至模組內的相機，以此建立一個穩定可靠的視軸參考基準。

在運作過程中，此專用雷射相機能有效捕捉來自待測單元 (UUT) 雷射發射器所發出的雷射能量；捕捉到的雷射光點影像會經過高達 12 位元精確度的數位化處理，確保影像細節的完整性；隨後，搭配使用的 IRWindows™5 軟體將執行關鍵的質心定位演算法 (centroiding function)，精確計算出雷射光點的中心位置，並回報其與視軸參考基準之間的量測偏移量 (off-set)；儘管視軸校準 (Boresighting) 是此模組最主要的測試應用，但 BAM 的功能不僅止於此，亦能支援其他與光束輪廓特性相關的重要測試，例如光束發散角量測等。


功能特性

提供兩種模組類型以滿足不同應用需求

SBIR 針對不同的整合環境，設計了兩種視軸校準模組類型供選擇；第一種是標準型，專為與 SBIR 廣泛使用的 STC 系列準直儀系統 (Collimator Systems) 無縫整合而設計；第二種則是適用於開放式光學平台配置，提供更大的系統架設彈性。

整合 IRWindows™ 5 實現自動化校準流程

透過與功能強大的 IRWindows™5 測試軟體整合，感測器與雷射之間的校準測試程序得以完全自動化執行，大幅提升測試效率與一致性；此系統支援同時量測單一雷射與多個不同感測器之間的對準精度。

內建 SWIR 相機（美國境外出口需申請許可證）

此視軸校準模組標準配置包含一部 SWIR (Short-Wave Infrared) 相機，其光譜響應範圍涵蓋 850nm 至 2000nm，適用於多種近紅外應用；此外，針對工作波長主要集中在 0.4 至 1.06 微米 (microns) 可見光至近紅外範圍的系統，BAM 也提供選配矽基感測器相機的選項。

隨附高精度逆向反射器確保校準準確性

為了確保模組本身的量測精度，每套 BAM 均隨附一個達到 1 角秒 (arc second) 等級高精度的逆向反射器 (Retro-reflector)；使用者可利用此逆向反射器，對視軸模組進行精確可靠的校準作業。

技術規格

備註：上述規格數據是基於將此視軸模組與 f/5 光圈比的 STC-1260 準直儀整合應用的典型值，若有不同的系統配置需求，奧創系統可針對具體的替代配置方案，提供相應的客製化規格討論。

下載

Boresight Alignment Module Datasheet >
