Mirage-XL 全功能紅外線場景投影系統
1024x1024 電阻式發射陣列與整合式控制系統
為 HIL 與 FLIR 測試提供高擬真場景
MIRAGE™-XL 是一套完整的全功能紅外線場景投影系統；其運用獨特的電阻式發射陣列技術，以產生高解析度的動態紅外線場景，此系統整合了訊號處理電子元件、電源供應器、發射陣列冷卻系統、非均勻性校正 (NUC)）硬體以及使用者介面軟體於 MIRAGE 發射器引擎中。
MIRAGE™-XL 接受數位 (DVI) 與類比 (RS-170/NTSC/PAL) 影像輸入；並將高保真度紅外線場景傳送至使用者的光學系統或由 SBIR 提供的光學系統；典型的測試應用包括飛彈尋標器的硬體迴路 (HIL) 測試、前視紅外線 (FLIR) 系統測試、反制措施模擬以及追蹤系統測試。
功能特性
先進的發射陣列
MIRAGE™-XL 場景投影系統的基礎元件是其先進的微型發射陣列；此先進的積體電路採用熱隔離機械結構，其上沉積了薄膜電阻加熱器，並製作於先進的次微米矽基讀取整合電路 (RIIC) 上；專有的發射單元設計能將熱串擾與電氣串擾降至最低。
高度整合的數位發射器引擎
此數位發射器引擎 (DEE) 小型化、輕量化且堅固耐用，適用於多軸運動模擬器；DEE 包含發射陣列及其支援電子元件、用於發射器的真空杜瓦瓶、用於發射器冷卻的散熱器、電源供應器的本地穩壓、用於場景資料的光纖接收器，以及用於光學介面的精密運動學安裝座；DEE 的輕量化與小尺寸特性，使其成為市面上用於飛行運動模擬器 (FMS) 安裝中最小型化的紅外線場景投影系統。
適用於任何待測物整合時間的高灰階解析度
SBIR 的場景投影系統可提供 12 至 14 位元的高灰階解析度至使用者的待測物 (UUT)；此灰階解析度適用於任何 UUT 的整合時間；亦適用於可變整合時間。
自動化非均勻性校正
非均勻性校正 (NUC) 可即時套用至每個圖像元素 (pixel)；SBIR 的 C&CE 支援每個圖像元素的獨立校正曲線，該曲線由 8 個資料點定義；用於確定這些點的資料是在校準輻射量測系統 (CRS) 中收集的，此為場景投影系統的選購配件，可自動化 NUC 資料收集流程；使用者可自行執行 NUC，或向 SBIR 選購此服務。
內建測試 (BIT)
完善的內建測試 (BIT) 確保 MIRAGE™-XL 系統在使用過程中正常運作；BIT 會在開機時自動啟動，並在運作期間執行連續的背景 BIT（使用者不會察覺）；系統會回報兩種層級的錯誤：可能損壞硬體的錯誤狀態將觸發有序的硬體關機以保護系統；較不嚴重的錯誤會回報給使用者，但允許系統繼續運作。
圖形化使用者介面
Windows™ 圖形化使用者介面 (GUI) 提供用於系統配置與操作的中央控制面板；GUI 可自動化 MIRAGE™-XL 系統從初始開機狀態到即時操作過程中的複雜設定與儀器排序；簡潔明瞭的介面大幅減輕操作人員的負擔，防止任何意外的硬體損壞，並提供持續的系統狀態和內建測試報告；對於希望從自己的設施控制電腦來控制 MIRAGE™-XL 的使用者，系統提供了遠端應用程式開發介面 (API)。
系統組件

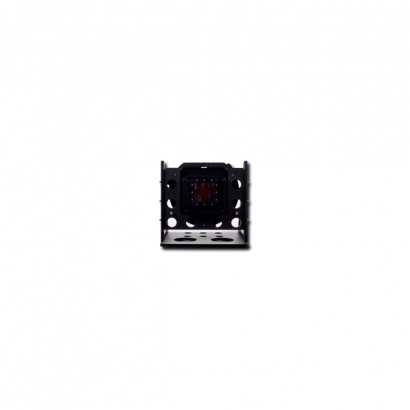

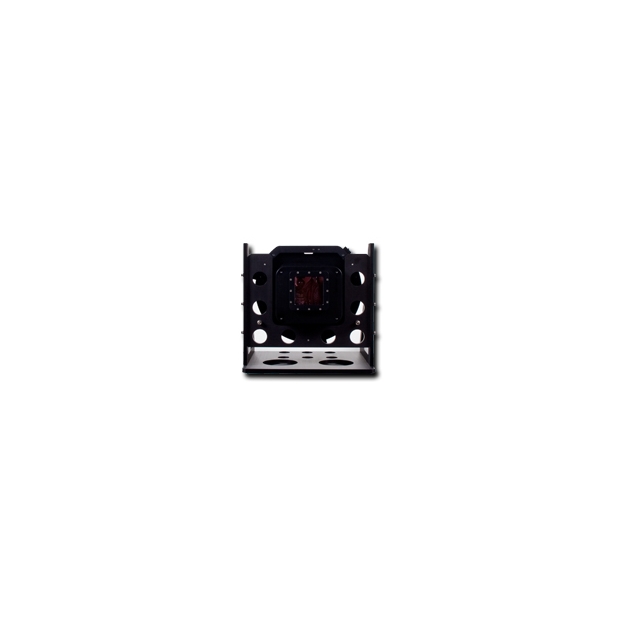

數位發射器引擎 (DEE)

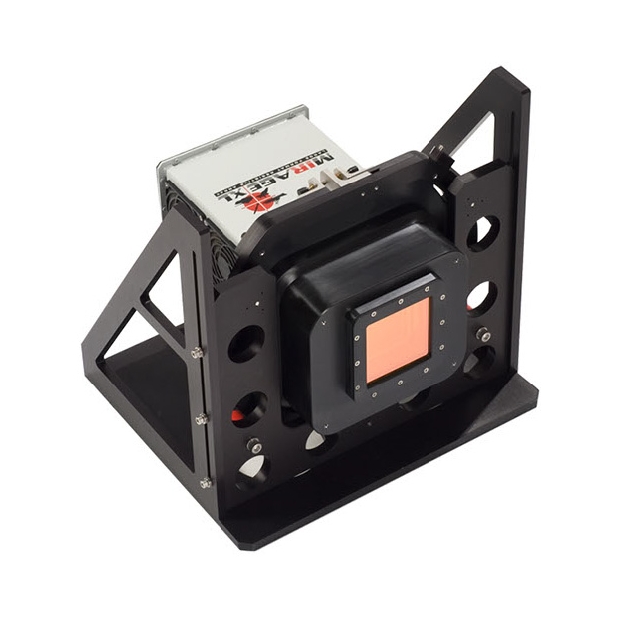

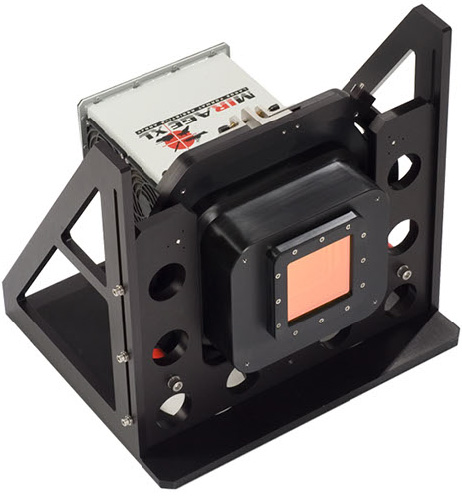

數位發射器引擎 (DEE) 採用小型化、輕量化且堅固耐用的外殼設計，此外殼內部容納了 1024 x 1024 解析度的發射陣列及其支援電子元件，DEE 整合了多項關鍵部件，包括：用於發射器的真空杜瓦瓶、發射器冷卻用的散熱器、電源本地穩壓模組、接收場景資料的光纖接收器，以及連接光學介面的精密運動學安裝座；憑藉其輕巧與小型化的優勢，DEE 是目前市面上適用於 FMS (飛行運動模擬器) 安裝中最精巧的紅外線場景投影系統。
命令與控制電子元件 (C&CE)

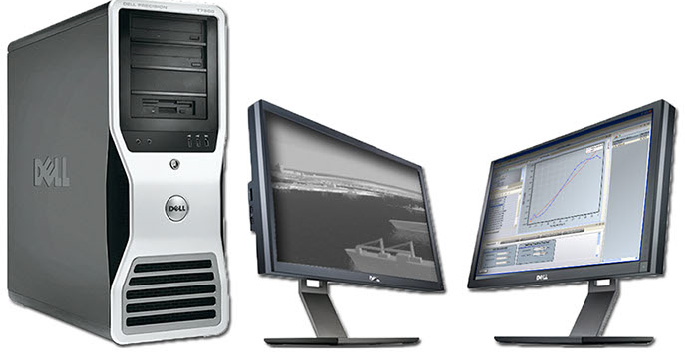

此子組件為所有 MIRAGE 系統提供使用者介面、使用者控制、訊號處理/格式化、NUC 以及資料/影像輸入功能；命令與控制電子元件 (C&CE) 是一個以個人電腦為基礎的子系統，安裝於機架安裝組態中；其包含一份頂層介面控制文件 (ICD) 和使用者指南。
散熱支援子系統 (TSS)

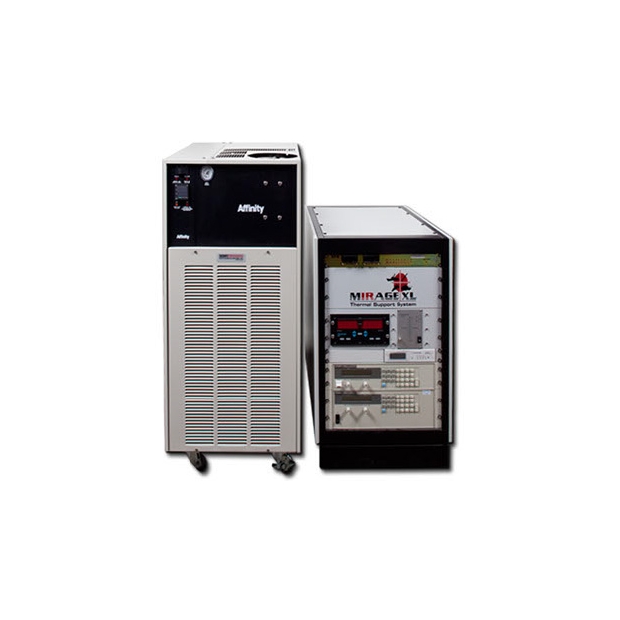

散熱支援子系統 (TSS) 包含電源供應器、冷藏冷卻器、用於 DEE 操作的離子泵控制器以及一份頂層 ICD。
選購配件
校準輻射量測系統 (CRS)

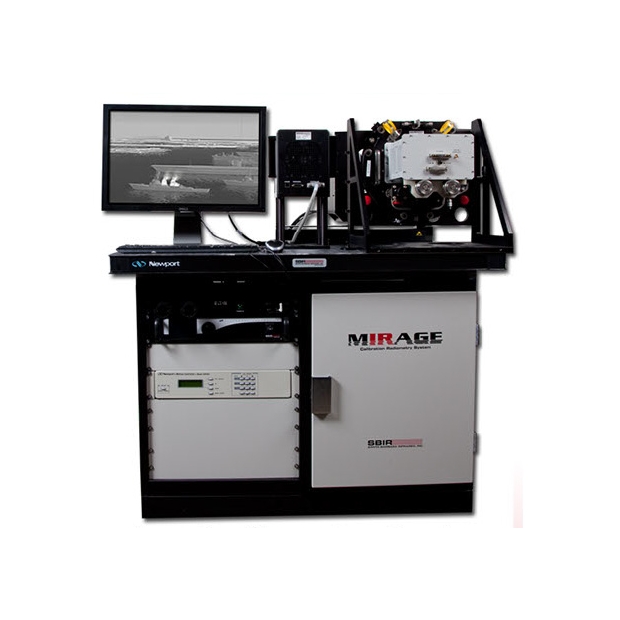

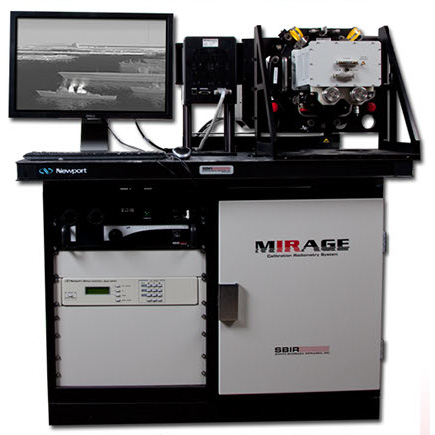

CRS 將發射器的輸出以逐一圖像元素 (pixel-by-pixel) 的方式與一對黑體輻射源的輸出進行比較，從而在發射器的完整動態範圍內產生均勻且精確的輻射輸出。
即時影像播放系統 (RIPS)
SBIR 的即時影像播放系統 (Real-time Image Playback System, RIPS) 是一個運用 PC 磁碟陣列、具成本效益的即時數位影像擷取與播放系統；RIPS 可從 DVI 介面擷取即時數位影像資料，並將影像序列儲存於高速磁碟陣列上，以便即時回放至 MIRAGE™-XL 動態紅外線場景投影系統；GUI 提供類似錄放影機 (VCR) 的功能，可對選定的影像序列執行錄製、播放、停止和循環播放等操作；影像資料以 DVI 格式輸出（播放），用於驅動 MIRAGE™-1、MIRAGE™-1.5、MIRAGE™-H 和 MIRAGE™-XL 紅外線場景投影系統。
準直儀

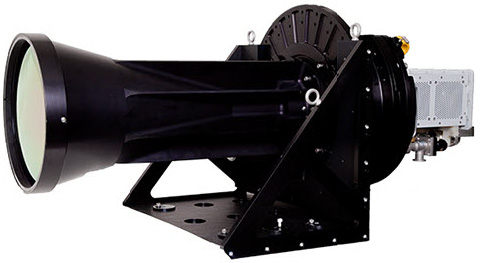

SBIR 可依據客戶的規格要求，提供並整合客製化的準直儀。
規格書
|
規格項目 |
數值 |
|
發射陣列解析度 |
1024 x 1024 圖像元素 |
|
圖像元素尺寸 |
48 微米見方 (microns square) |
|
有效溫度範圍 |
285 至 675K (3-5 µm)；套用 NUC 後為 290-650K |
|
熱解析度 (中波紅外線 MWIR) |
低於 325K MWIR 視溫度時 <40mK |
|
輸入幀率 |
20-200 Hz |
|
非均勻性校正 |
16 點 查找表 (LUT) |
|
每幀最大變動圖像元素數 |
全幀 (1,048,576) 圖像元素 |
|
圖像元素上升時間 (10% 至 90%) |
6.5 毫秒 |
|
壞點率 |
<0.5% |
|
DEE 尺寸 |
直徑 14.5 英吋 x 長度 13.5 英吋 |
|
DEE 重量 |
54 磅 |
|
輸入場景資料 |
DVI 和本地記憶體影像上傳輸入 |
若需應用工程協助或有特定測試需求，請聯繫奧創系統；本文所述產品運往美國境外需要出口許可證。
