紅外線測試基準選型：各類黑體校正源之物理特性與應用解析



紅外線量測的物理基準與黑體的熱力學角色

在光電與紅外線感測器（如前視紅外線 FLIR、焦平面陣列 FPA）的效能驗證中，測試設備必須提供一個具備已知絕對溫度與極高發射率的輻射基準，此基準即為「黑體（Blackbody）」。

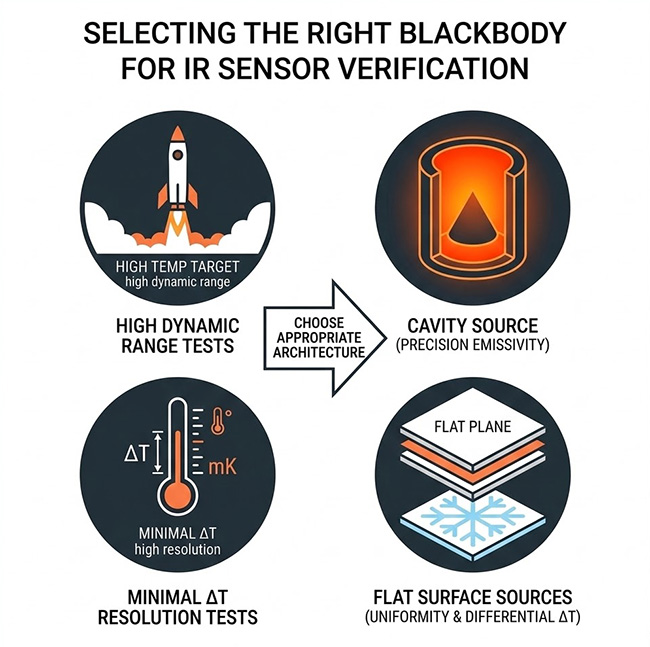

根據普朗克定律與輻射度學，理想黑體能吸收所有入射的電磁輻射，並依據其物理溫度釋放特定光譜分佈的能量，在工程實務中，並不存在絕對完美的理想黑體，測試設備依賴特殊的金屬結構與高發射率塗層來逼近此物理極限；然而紅外線測試涵蓋了從微小溫差解析度（mK 級別）到極端高溫目標（如飛彈尾焰）的廣泛動態範圍，單一熱力學架構的黑體無法同時滿足所有極端條件，因此工程師必須依據測試項目的物理本質，選擇對應架構的黑體校正源。

各類黑體架構的物理差異與測試應用邏輯

依據熱控制邏輯與幾何結構，工程用黑體主要可劃分為以下四大類別，各自對應不同的測試極限：

絕對溫度黑體 (Absolute Temperature Blackbody)：大面積平坦化基準

絕對溫度黑體 的核心任務是提供一個面積廣大、溫度絕對均勻的「泛光光源（Flood Source）」，這類系統只受控於單一的絕對溫度設定點，主要用於焦平面陣列的「非均勻性校正（NUC）」與基本的感測器輻射度校準，在 NUC 測試中，感測器的每一個像素必須觀測完全相同的輻射通量，以計算出像素間的增益與偏移補償係數，若黑體表面存在微小的熱梯度，將導致校正矩陣失真，因此大面積的熱均勻性是此類黑體的首要物理指標。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

差分黑體 (Differential Blackbody)：精確微小溫差 (Delta T) 控制

在評估系統的空間解析度與熱靈敏度時，需要同時建立「目標」與「背景」的輻射對比，差分黑體的控制電路不僅能維持絕對溫度，更能與外部環境探針（或另一台黑體）連動，精確控制兩者之間的微小溫差；專用於最小可解析溫差（MRTD）、調變轉換函數（MTF）與訊號轉換函數（SiTF）等系統級特性測試，在這類測試中，黑體通常放置於帶有鏤空圖案的測試標靶後方。黑體提供目標溫度，標靶本體提供背景溫度，兩者間百分之幾度的溫差構成了紅外線影像的高頻對比度。

腔體黑體 (Cavity Blackbody) 與高溫延伸面：克服高溫熱散失極限

當測試需求進入攝氏數百度甚至一千度時，傳統的平面黑體會面臨嚴重的熱物理限制，大面積金屬板在高溫下會產生劇烈的熱對流與熱輻射散失，極難維持表面的溫度均勻度與高發射率；用於模擬極高溫目標或高階紅外線定標，針對一千度等級的需求，必須採用「腔體（Cavity）」設計，腔體透過特殊的幾何深度與內壁多次反射效應，將發射率逼近理想值（大於 0.98），同時抑制熱對流散失，確保極端高溫下的輻射精確度。

SBIR 4100 高溫腔體黑體，操作達 1000°C，具 0.98 發射率、優異均勻性與穩定性；快速升降溫縮短測試時間。高精度 PID 控制，支援 GPIB/RS-232。適用嚴苛紅外校準測試。

極端環境專用黑體：真空與低溫模擬

太空級感測器或需要低背景雜訊的長波紅外線測試，必須在極低溫或高真空中進行，真空黑體（Vacuum Blackbody） 專為熱真空艙（T-VAC）設計，其材料需符合零釋氣（Outgassing）規範，並採用特殊的流體冷卻迴路以取代對流散熱；低溫黑體 則透過多層冷卻架構與乾燥氣體吹掃，在無溫控室的常溫環境下，強制將輻射表面降至露點以下（如攝氏零下四十度）而不結霜，用於低背景輻射測試。

SBIR Infinity 真空黑體，專為 T-VAC 太空模擬設計。提供 -40°C 至 +200°C 寬溫範圍、>99.5% 高且平坦發射率、±0.010°C 高準確度與優異均勻性；支援多種冷卻劑與遠端控制，選配輻射補償與 IRWindows™ 軟體，是太空感測器發射前地面驗證的關鍵設備。


專為紅外線感測器研發與測試設計的 SBIR EXLT 系列低溫黑體，具備 -40°C 極限低溫、mK 級穩定度與高均勻性；適用於需要精確控制低溫背景的應用。了解 iProbe 校準、VANTABLACK 選項與輻射補償功能。

黑體選型的系統化評估指標

總結上述物理分類，光電測試實驗室在選型時應建立客觀的評估矩陣，首先確認測試屬於單點均勻度（選絕對溫度）或多源對比（選差分或雙差分）；其次，依據待測物的光學入瞳孔徑決定黑體發射面積，面積越大，均勻度控制的難度與設備體積越高；最後，確認工作環境的極端條件，必要時導入超高發射率塗層以消除環境雜散光的物理反射。

各類黑體架構的物理差異與測試應用邏輯比較表

補充：跨架構的物理強化選項

無論是絕對溫度或差分架構，當測試需要逼近物理極限時，系統皆可導入以下兩種關鍵強化技術：

1. 零停機校準解耦 (iProbe)：將校準記憶體嵌入獨立探棒中，當到達年度校準週期時，僅需抽換探棒即可維持 NIST 追溯性，控制器與黑體本體無需拆卸送校，徹底消除維護停機時間。
2. 選購極限發射率塗層 (VANTABLACK® S-IR)：針對中長波紅外線 (MWIR/LWIR) 量測，平板黑體可選配碳奈米管 (CNT) 超黑塗層，其將發射率推升至 >0.998 (MWIR) 與 >0.995 (LWIR)，從物理層面消滅環境雜散光的反射誤差。

SBIR 的 iProbe 是一種智慧型溫度感測器，其校準獨立於黑體系統，重新校準時，僅需更換為已校準的探棒，無需特殊設備，能有效縮短停機時間。

客觀量化的紅外線校準架構

針對不同層級的紅外線測試需求，奧創系統推薦導入 SBIR 的 Infinity 系列與專用黑體輻射源，SBIR 系統全面採用獨立校準的 iProbe 智慧型溫度感測器，從硬體架構上消除了設備送校的停機時間，以下為各類應用的標準產品配置：

差分與雙差分系統 (MRT/MTF 系統級測試)

• DB 系列 (差分黑體)： 提供 4 至 14 英吋方形輻射孔徑。能精確控制相對於環境的溫差，穩定度達 0.001ºC，適用於搭配準直儀與目標輪，建構標準目標投影器。
• DDB 系列 (雙差分黑體)： 共用單一控制器的雙黑體架構，消除兩台獨立設備間的時脈誤差，允許在兩點校正或複雜背景模擬中，獨立控制兩個黑體的絕對溫度或相對溫差，大幅縮短測試時間。

SBIR Infinity 差分黑體 (DB 系列)，具備 iProbe 獨立校準與 VANTABLACK 超高發射率選項，專為研發人員提供 mK 級穩定度與高均勻性，適用於精密的 NUC、MRT、MTF 紅外線感測器特性量測。


SBIR Infinity DDB 雙差分黑體，專為精密紅外測試設計，提供獨立雙源、 mK 級穩定性、iProbe 智慧校準與 Vantablack 選項，適用於探測器 NUC、輻射度校準及高階系統驗證。

絕對溫度與高通量產線系統 (NUC 與感測器校準)

• EX 系列 (絕對溫度黑體)： 提供 4 至 14 英吋大面積輻射表面，專為泛光模式 (Flood Mode) 的非均勻性校正設計，提供均勻穩定的單點溫度控制。
• MB 系列 (無控制器黑體)： 專為自動化產線設計。採用「設定即忘 (Set and Forget)」的無控制器一體化架構，溫度設定直接寫入非揮發性記憶體，提供 0ºC 至 90ºC 的範圍，有效節省產線空間與消除人為設定變數。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。


SBIR MB 系列黑體提供 0°C 至 90°C 溫度範圍，具備 NIST 可追溯校準、高發射率 (>0.97 / >0.95) 與優異穩定性 (+/- 0.10°C)。專為 NUC 與 IR 感測器校準設計，無需外接控制器，操作簡便。

極端高溫與腔體系統 (高溫目標模擬)

• 4000 系列 (高溫延伸區域黑體)： 提供高達 600ºC 的大面積 (2、4、6 英吋) 平面熱源，發射率大於 0.93，適用於大面積高溫泛光照明。
• 4100 系列 (高溫腔體黑體)： 針對極端高溫需求，提供高達 1000ºC 的絕對溫度與 1 英吋直徑腔體。其特殊的腔體幾何結構確保發射率大於 0.98，並具備快速升降溫特性。

BIR 4000 系列高溫黑體 -- 溫度達 600°C，短期穩定性 ±0.3°C，發射率 >0.93。具備數位精控與均勻朗伯體表面，是精密紅外校準、目標模擬、NUC 測試的理想選擇。


SBIR 4100 高溫腔體黑體，操作達 1000°C，具 0.98 發射率、優異均勻性與穩定性；快速升降溫縮短測試時間。高精度 PID 控制，支援 GPIB/RS-232。適用嚴苛紅外校準測試。

極端環境系統 (T-VAC 與低背景測試)

• VB 系列 (真空黑體)： 專為太空 OGSE 設計，相容於 HFE、乙二醇等特殊冷媒，在熱真空艙內提供 -40ºC 至 +200ºC 的寬溫域穩定輻射。
• EXLT 系列 (低溫黑體)： 採用循環冷卻水槽與 TEC 雙層冷卻，並標配乾燥氣體吹掃，可在常溫實驗室中產生 -40ºC 的低溫平坦背景，免除昂貴的環境溫控室需求。

SBIR Infinity 真空黑體，專為 T-VAC 太空模擬設計。提供 -40°C 至 +200°C 寬溫範圍、>99.5% 高且平坦發射率、±0.010°C 高準確度與優異均勻性；支援多種冷卻劑與遠端控制，選配輻射補償與 IRWindows™ 軟體，是太空感測器發射前地面驗證的關鍵設備。


專為紅外線感測器研發與測試設計的 SBIR EXLT 系列低溫黑體，具備 -40°C 極限低溫、mK 級穩定度與高均勻性；適用於需要精確控制低溫背景的應用。了解 iProbe 校準、VANTABLACK 選項與輻射補償功能。

VANTABLACK® S-IR 超高發射率選配

針對極嚴苛的輻射量測精度，SBIR 上述多數平板黑體可選配基於碳奈米管的超黑塗層，此塗層在中波紅外 (MWIR) 提供 >99.8% 發射率，長波紅外 (LWIR) 提供 >99.5% 發射率，從物理源頭抑制雜散光反射誤差。

可選配採用 VANTABLACK®S-IR 的塗層，應用於輻射源板，可在中波紅外 (MWIR) 與長波紅外 (LWIR) 波段提供前所未有的黑體發射率

若需針對您的待測物孔徑、特定溫度極限或自動化測試軟體 (如 IRWindows™ 5) 進行系統整合評估，歡迎聯繫奧創系統技術團隊，我們將依據您的測試規範提供客觀的光電配置規劃。
