4000 系列高溫黑體
數位化精準控制，為高溫紅外線測試與特性分析提供穩定基準

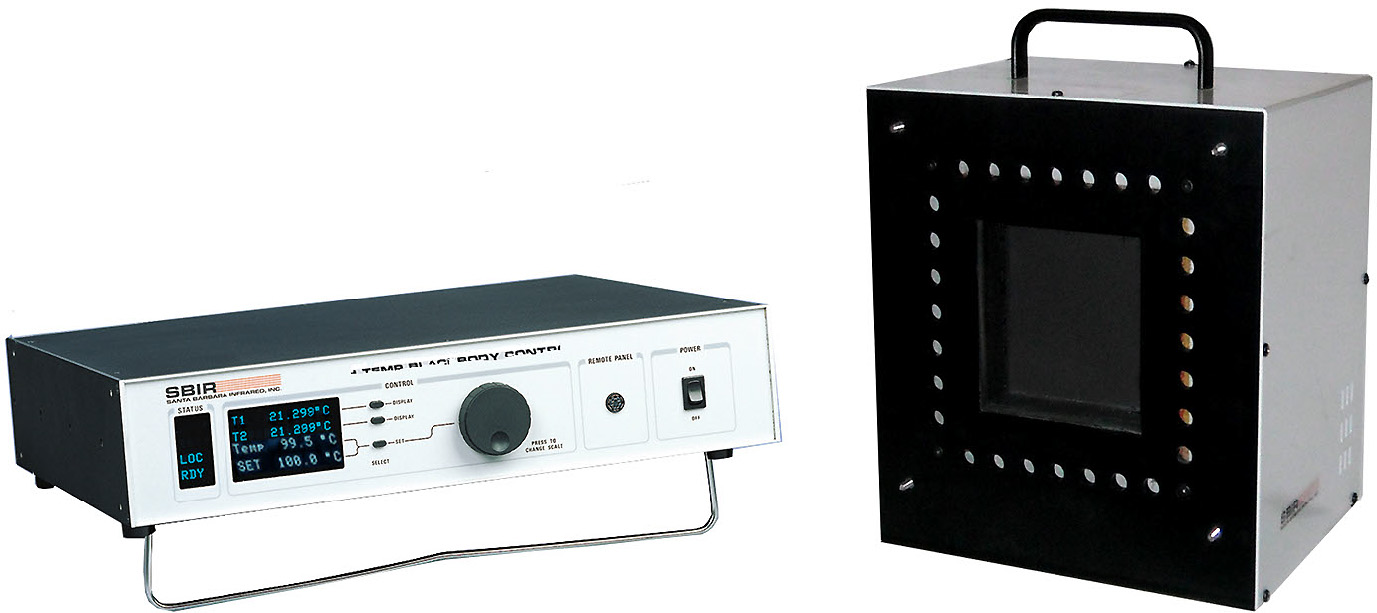

4000 系列擴展區域黑體具有 50ºC 至 600ºC 的溫度範圍、精確的溫度控制以及獨特且均勻的朗伯體 (Lambertian) 發射表面；這些機種是作為校準源參考、大面積均勻泛光光源以及用於目標板背光的理想選擇。

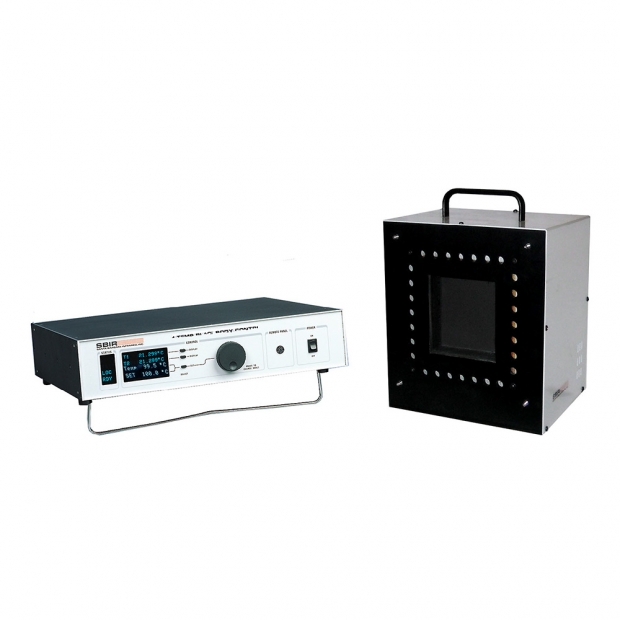

4000 系列擴展區域黑體設計用於實驗室、生產和維修站環境，並且可輕易整合到自動化、多功能測試平台中；每個系統包含一個校準過的黑體頭、獨立的控制器、纜線以及一本使用者手冊。
特色
架構
SBIR 4000 系列黑體將溫度量測與校準電子元件置於黑體頭部，而非在控制電子封裝中；透過這種方式，從黑體傳輸到控制器的溫度量測資訊是串列數位資料，而不是類比溫度感測器訊號；其結果是顯著提升的效能：更低雜訊的運作、更穩定的溫度控制、提升的電磁干擾 (EMI) 抗擾度，以及對測試設備工程師而言更簡易的整合任務。
高溫度範圍
黑體的發射表面溫度可控制在最高達 600°C。
高準確度與穩定性
採用微處理器的溫度控制器設計目的在於實現最佳的準確度與穩定性；透過高解析度增強型 PID 溫度伺服系統提供對發射表面溫度零漂移與低抖動的控制。
易於校準
校準既快速又簡易；所有調整皆可直接從前面板或透過遠端介面進行；校準點彼此獨立，允許使用者微調單一校準點。
內建測試 (BIT)
廣泛的內建測試 (BIT) 確保黑體在使用過程中功能正常；BIT 在開機時自動啟動，並且在運作期間會執行一個連續的背景（對使用者透明）BIT；可透過電腦介面指令啟動更廣泛的 BIT。
易於整合

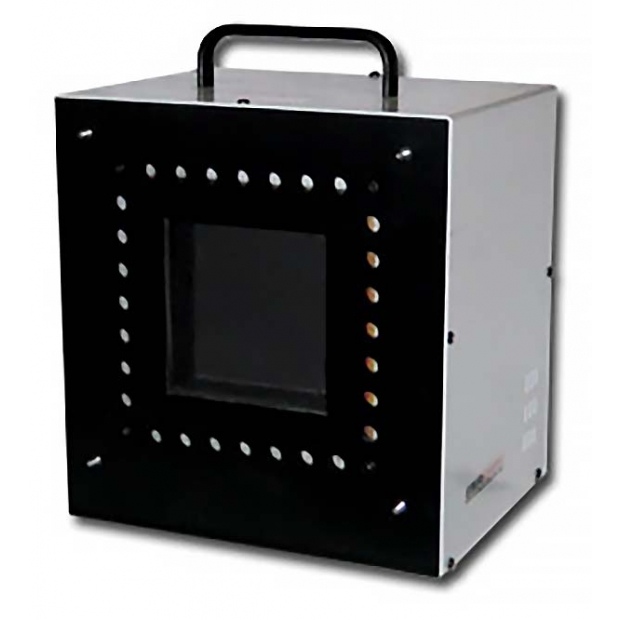

4000 系列黑體光源提供 2 吋、4 吋及 6 吋方形孔徑可選；提供直觀、使用者友善的前面板提供對所有儀器功能的簡易控制；這些黑體可輕易與其他 SBIR 產品整合，例如準直儀和目標輪。
選項
IEEE Std. 488 介面 (GPIB)
對 ANSI/IEEE Std. 488.1-1987 標準協定的完善實作，允許透過電腦控制所有黑體、校準、照明器及目標輪功能。
RS-232 串列介面
一個選配的串列介面提供對所有黑體、校準、照明器及目標輪功能的電腦控制。
目標板
提供多種標準與客製化紅外線目標板；這些目標板可提供發射性或反射性塗層。
目標輪
多個目標板可以快速且精確地定位於黑體前方；目標板位置可從控制器前面板或透過選配的電腦介面設定。
機架安裝
此黑體控制器設計用於桌上型或標準 19 吋機架使用；機架安裝耳架隨儀器標準配備；亦提供機架滑軌套件。
規格
- 可用孔徑尺寸： 2 吋、4 吋及 6 吋
- 溫度範圍： 50ºC 至 600ºC 絕對溫度
- 發射率： >0.93，於 2 µ 至 14 µ
- 顯示解析度： 0.10ºC
- 設定點解析度： 0.10ºC
- 穩定性¹： 短期 ± 0.30ºC；長期 ±0.50 ºC
- 總系統不確定度： ±3.5ºC 或 0.5%，以較大者為準
- 迴轉率 (約略加熱速率 50ºC 至 600ºC)： +0.25ºC/秒
- 迴轉率 (約略冷卻速率 600ºC 至 50ºC)： -0.05ºC/秒
- 穩定時間 (依黑體尺寸而異)： 45-120 秒
- 就緒指示器： 在設定點的 ±0.50ºC 範圍內
- 線電壓： 可選擇 100 / 120 / 220 / 240 V，50 – 60 Hz
- 最大功耗： 1760W
- 約略黑體重量： 4002—15 磅；4004—20 磅；4006—28 磅
- 約略控制器重量： 21 磅
註：
短期定義為少於一小時，長期定義為超過一小時。
規格如有變更，恕不另行通知。
應用範例

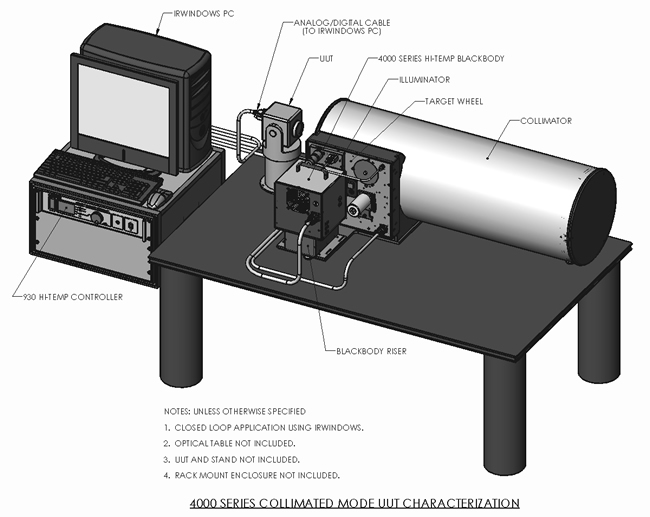

此圖展示一套完整的 SBIR 4000 系列準直模式待測物 (UUT) 特性分析系統配置，系統核心包含安裝於黑體支架上的 4000 系列高溫黑體、可切換圖樣的目標輪及輔助照明器，其產生的輻射能量經由大型準直儀轉換為平行光束，用以精確照射並評估 UUT（如紅外線攝影機或感測器）的各項性能指標；4000 系列高溫控制器提供穩定的溫度控制，而 IRWindows PC 則透過介面纜線（類比/數位訊號）實現系統整合控制、閉迴路應用程式操作及最終的資料擷取與分析。此設置是實驗室進行高精度紅外線元件或系統校準與特性化的典型解決方案。

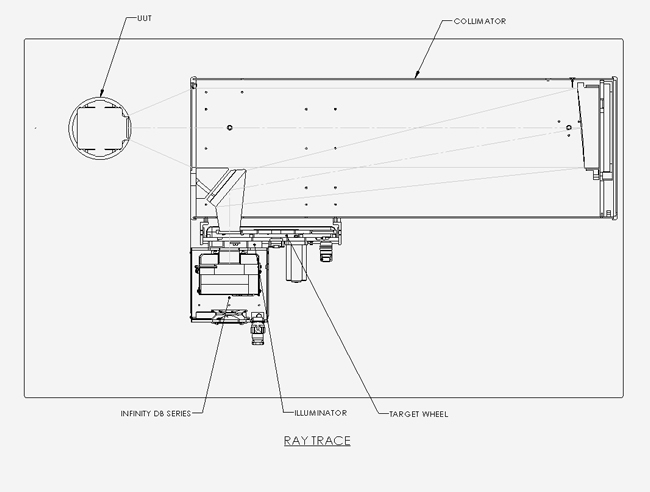

此光線追跡圖展示了紅外線準直測試系統的光學路徑，來自 Infinity DB 系列（黑體）的紅外輻射，可選擇性地通過目標輪上的圖案，並結合照明器光源，進入大型準直儀；準直儀將光源成像於無窮遠處，產生均勻的平行光束射向待測物 (UUT) 的入光孔，用於模擬遠距離目標以進行精確校準或特性分析；此圖清晰呈現了從輻射源到待測物的能量傳遞路徑與光束準直過程。

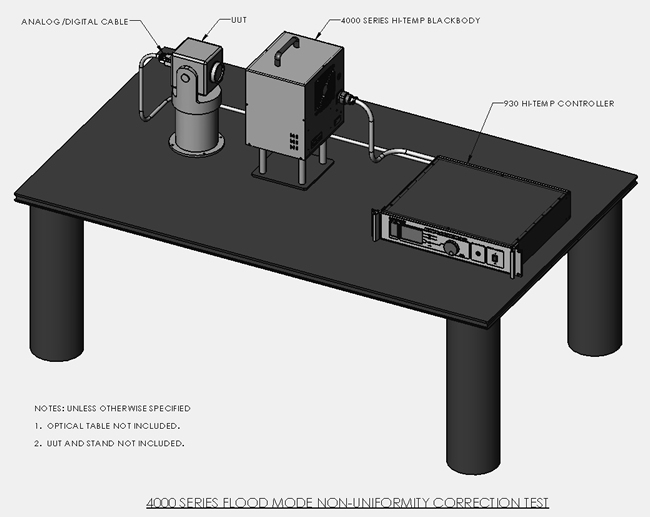

此圖展示 SBIR 4000 系列黑體應用於泛光模式非均勻性校正 (NUC) 測試的標準配置；在此配置中，4000 系列高溫黑體作為一個大面積、溫度均勻的輻射源，近距離直接照射安裝於支架上的待測物 (UUT)（例如：紅外焦平面陣列或熱像儀）；930 高溫控制器負責精確設定與維持黑體所需的溫度條件，UUT 則透過類比/數位纜線將其響應訊號傳輸至後端分析系統，用於量測並計算校正值，以修正感測器各像元之間可能存在的響應不一致性。
訂購資訊

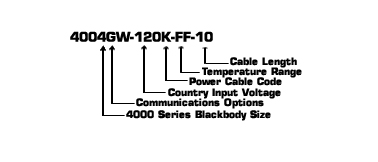

SBIR 4000 系列黑體系統提供六種可選配分類；這些特色包括黑體尺寸、通訊選項、國家輸入電壓、電源線代碼、溫度範圍以及纜線長度；舉例來說，一個 4 吋型號 4000 系列系統，配備選項 G 介面與 W 介面，使用 115/60Hz 電壓與美國電源線，溫度範圍為 50°C 至 600°C，纜線長度為 10 英呎，其零件編號如下：4004GW-120K-FF-10
編碼原則
- 黑體尺寸：2″, 4″, 6″
- 通訊選項：
- G - IEEE 488 GPIB
- S - RS-232
- W - 目標輪通訊 (請注意所需的目標輪型號)
- 國家輸入電壓：
- 100
- 120
- 220
- 240
- 電源線代碼：(特定於 4000 和 4100s 系列)
- J – 日本 (Japan)
- K – 美國 (US)
- A – 德國 (Ger.)、荷蘭 (Neth.)、瑞典 (Swed.)
- C – 中國 (China)
- F – 法國 (France)
- I – 義大利 (Italy)
- D – 英國 (UK)
- 溫度範圍：
- FF = 50° 至 600°
- 纜線長度 (英呎)：
- 10 英呎 (標準長度)
