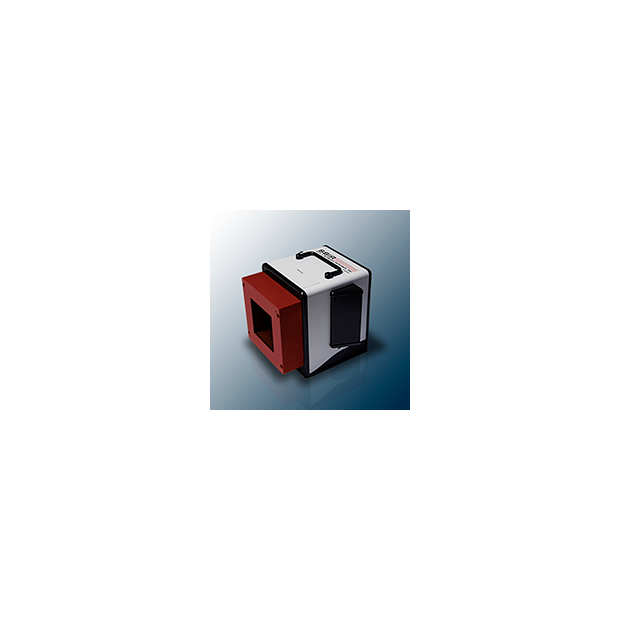

Infinity 差分黑體
無可比擬的穩定性與均勻度，成就精密 IR 測試
SBIR Infinity 系列差分黑體 (DB 系列) 設計尺寸範圍從 4 英吋到 14 英吋不等，支援最關鍵的紅外線 (IR) 測試需求；Infinity 黑體提供了市面上最佳的性能；這些黑體系統快速、穩定、均勻、準確且可靠，其性能提升與特色使其超越了以往可用的系統。
SBIR iProbe 智慧型溫度感測器是獨立於黑體系統進行校準的；若要重新校準系統，僅需將探棒更換為近期校準過的即可；無需特殊設備，從而最大限度地減少了停機時間；此外，可選配一種全新的超黑表面塗層 – VANTABLACK®S-IR – 可應用於輻射源板，為平板黑體系統提供前所未有的發射率。
此黑體輻射源設計可作為非均勻度校正 (Non-uniformity correction) 或感測器校準的泛光光源 (flood sources)，也可作為 MRT (最小可解析溫差)、MTF (調制轉換函數)、SiTF (訊號轉換函數) 及其他標準 IR 感測器特性測試的差分光源。
特色 (Feature)

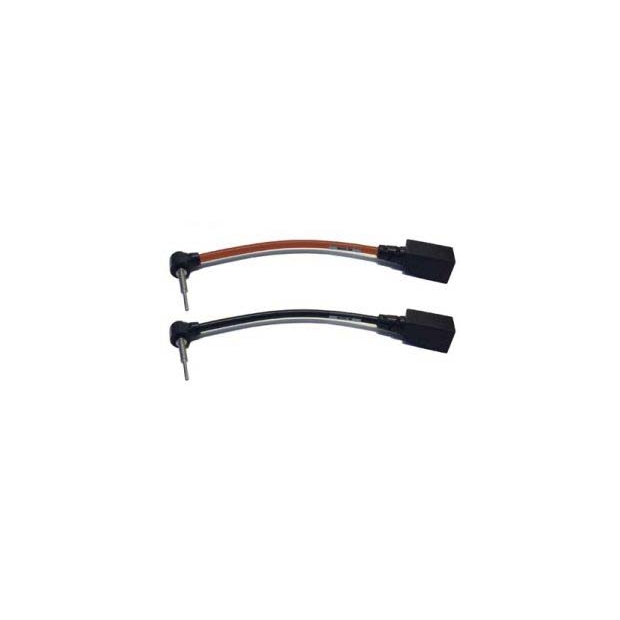

Intelli-Probe (iProbe)
SBIR iProbe 智慧型溫度感測器的校準獨立於黑體系統；要重新校準系統，只需將探棒更換為近期校準過的即可；無需特殊設備，從而最大限度地減少停機時間。
準確度
採用超穩定、高響應性的 iProbe，提供極其精確的控制與準確的系統性能；iProbe 的校準準確度達 0.010ºC；包含校準與穩定度在內的系統不確定性為 +/- 0.01ºC 或設定溫差 (ΔT) 的 +/- 0.1%，以較大者為準。
均勻度
Infinity 黑體整合了最大化空間均勻度並最小化對流影響的設計與結構特性，使得在 90% 的發射表面積上，典型的表面均勻度 > 設定溫差的 98% 或 0.010ºC，以較大者為準。
發射率
採用表面處理技術，創造出光譜平坦的發射率 > 0.970 (3µm 至 5.5µm)， > 0.950 (8µm 至 14µm)。
mK 等級溫度穩定度
SBIR 開發了獨特的溫度量測與類比數位轉換電路，並整合了控制邏輯，實現了極高響應性的溫度控制；已達成真實設定點與精確的mK (milli-Kelvin) 等級控制，允許在 1 mK 的對比度水平下進行精密測試。
LabVIEW 驅動程式支援
SBIR Infinity 黑體與積分球可輕鬆整合到您的 LabVIEW 應用程式例程中。
多功能控制器
此 19 英吋 2U 機架安裝式控制器配備觸控螢幕顯示器，並支援透過乙太網路及選配的 IEEE-488 (GPIB) 或 RS-232 介面進行遠端電腦控制； 此控制器亦可操作所有 SBIR 周邊設備：目標輪 (target wheels)、可見光照明器 (visible illuminators)、脈衝雷射二極體 (pulsed laser diodes)、距離滑軌、光源滑軌與濾光輪 (filter wheels)。
自動輻射度補償 (選配升級)
由光學元件引起的衰減、發射率差異、環境溫度變化以及感興趣的波段可能導致輻射度準確度降低；當在輻射度模式 (radiometric mode) 下操作控制器時，會自動應用對這些因素的補償，根據需要調整黑體以產生正確的輻射度輸出；此選配包含一個探棒座 (probe block) 和溫度感測器，用於準確量測環境溫度。
IRWindows™ 進階 EO 測試與分析工具
Infinity 系列經過最佳化，可與 SBIR 的 IRWindows™5 測試系統無縫整合；IRWindows™5 是一款先進的軟體工具，可自動化紅外線、可見光及雷射感測器系統的行業標準性能測試之設定、執行、資料收集與結果分析。
配置

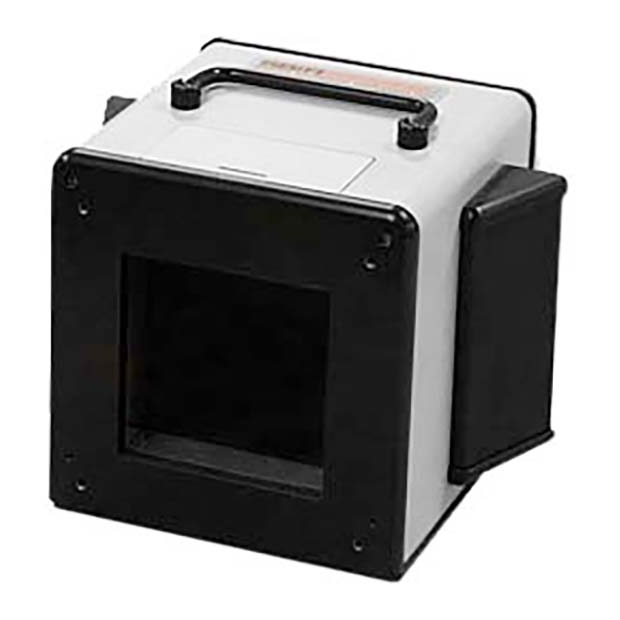

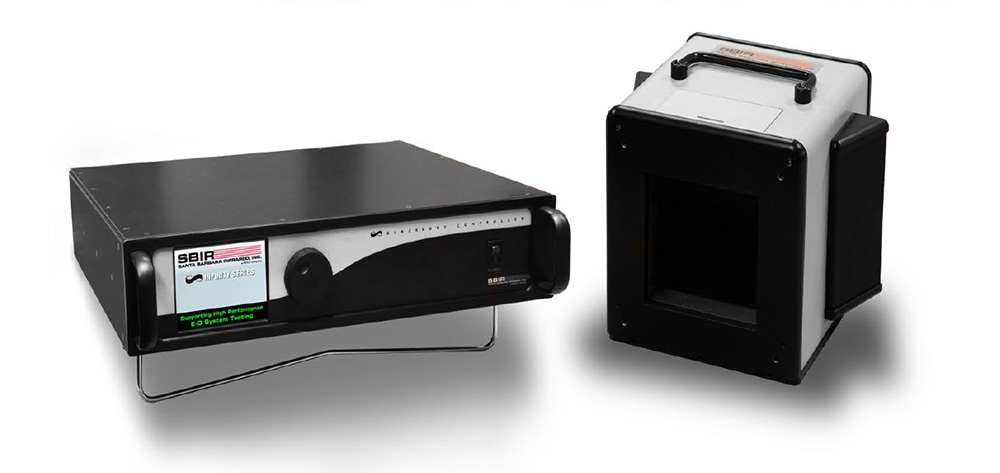

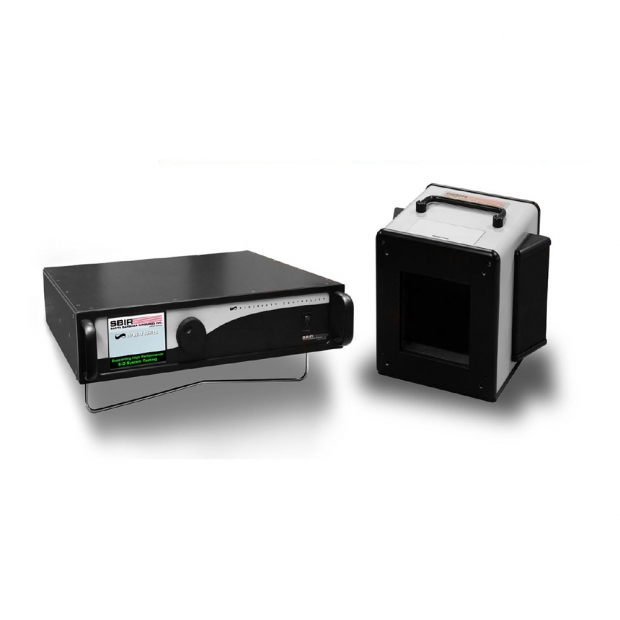

Infinity 差分黑體系統包括一個溫度控制器（19 吋機架安裝或桌上型配置）、黑體頭 (blackbody head)、互連電纜、電源線和手冊；黑體頭提供包括 4 吋、6 吋、8 吋和 12 吋方形的發射表面尺寸；標準與選配的溫度範圍可於「規格」部分查看。
選項
VANTABlack®-S 高發射率 (High Emissivity)
可選配採用 VANTABLACK®S-IR 的塗層，應用於輻射源板，可在中波紅外 (MWIR) 與長波紅外 (LWIR) 波段提供前所未有的黑體發射率；MWIR 發射率大於 99.8% +/-0.1%，LWIR 發射率大於 99.5% +/-0.15%；SBIR 現已透過與此專有處理技術製造商的獨家授權協議，在全球範圍內於黑體應用上提供 Vantablack 塗層。
通訊
所有 Infinity 系統均配備乙太網路通訊；此外，亦包含 IEEE-488(GPIB) 和 RS-232 通訊通道，用於遠端電腦控制所有黑體、校準、照明器與目標輪功能。
輻射度溫差
此功能透過考量由光學衰減、背景溫度差異及非單位發射率所引起的誤差，來提升輻射度溫差準確度；此選配包含一個探棒座和溫度感測器，用於準確量測環境溫度。
目標板 (Targets)
提供多種標準與客製化的紅外線目標板；這些目標板可提供具備發射或反射塗層的樣式。
目標輪 (Target Wheels) 與照明器
可將多個目標板快速且精確地定位於黑體前方；目標板位置可透過控制器前面板或電腦介面設定。
機架安裝
黑體控制器設計用於桌上型或標準 19 英吋機架使用；儀器標配機架安裝耳架；亦提供機架滑軌套件。
IRWindows™ 進階 E-O 測試與分析工具
Infinity 系列亦經過最佳化，可與 SBIR 的 IRWindows™5 測試系統無縫整合；IRWindows™5 是一款先進的軟體工具，可自動化紅外線、可見光及雷射感測器系統的行業標準性能測試之設定、執行、資料收集與結果分析。
規格
- 可用尺寸： 4”, 6”, 8”, 12”, 14″
- 溫度範圍：
- 標準範圍 A： -25ºC 至 +75ºC ΔT； 0ºC 至 100ºC 絕對溫度
- 選配範圍 B： -25ºC 至 +150ºC ΔT； 0ºC 至 175ºC 絕對溫度
- 選配範圍 C1¹： -20ºC 至 +75ºC ΔT； -40ºC 至 +100ºC 絕對溫度
- 選配範圍 D1¹： -20ºC 至 +150ºC ΔT； -40ºC 至 +175ºC 絕對溫度
- 發射率 (平均)：
> 0.970 (3µm 至 5.5µm)； > 0.950 (8µm 至 14µm) - 均勻度³：
> (T$*{set}$ – T$*{ambient}$) 的 98% 或 0.010ºC，以較大者為準；於 90% 的發射表面積上 - 絕對準確度：
±0.010ºC (當 0ºC < T < 50ºC)；或 ±0.0005 × (T-25) (其他溫度) - 差分準確度：
±√[(T1 誤差)² + (T2 誤差)²]，其中誤差為 ±0.010ºC (當 0ºC < T < 50ºC)；且為 ±(T-25) × (0.0005) (其他溫度) - 穩定度：
σT ≤ 0.001ºC (0ºC 至 50ºC)； σT ≤ 0.002ºC (-40ºC 至 0ºC 及 50ºC 至 100ºC)； σT ≤ 0.003ºC (110ºC 至 175ºC) - 顯示解析度： 0.001ºC 或 0.0001ºC
- 設定點解析度： 0.001ºC
- 就緒指示器 (可選)： ±0.001ºC 至 ±5.000ºC
- 迴轉率 (SLEW RATE)²：
- 約略升溫速率： +0.40ºC/秒 (於 25ºC)
- 約略降溫速率： -0.20ºC/秒 (於 25ºC)
- 穩定時間 (Settling Time)：45 秒
- 環境 (ENVIRONMENTAL)：
- 操作溫度： 0˚C 至 50˚C
- 儲存溫度： -20˚C 至 70˚C
- 相對濕度： 5% 至 95%，非冷凝
- 電源需求： 100-120/220-240 VAC @ 60/50Hz
- 最大功耗： 850W-1600W (視尺寸與溫度範圍而定)
- 約略黑體重量：
DB-04—15 磅； DB-06—25.0 磅； DB-08—40.0 磅； DB-12—50 磅； DB-14—60 磅 - 約略控制器重量： 15.0 磅
註記：
- 適用於環境溫度 -20˚C 至 +50˚C 的恆溫箱內使用。
- 顯示為 4 吋型號的迴轉率；迴轉率會因黑體尺寸與環境條件而異。
- 14 吋型號的均勻度可能變更；請聯繫 SBIR 獲取更多資訊。
規格如有變更，恕不另行通知。
應用圖面

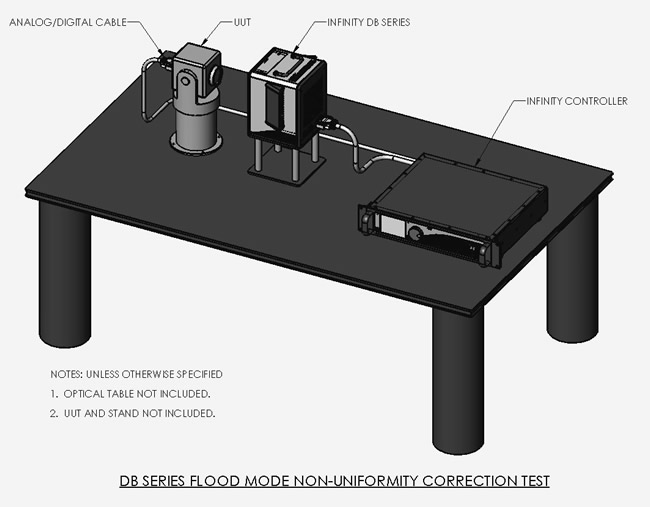

此圖展示 SBIR Infinity DB 系列差分黑體進行泛光模式非均勻度校正 (NUC) 的標準測試配置，圖中標示了待測物 (UUT)、Infinity DB 系列黑體及 Infinity 控制器，透過纜線連接。此設置用於紅外線感測器校準，確保其響應均勻性。
注意：光學平台與待測物支架未包含於此配置。

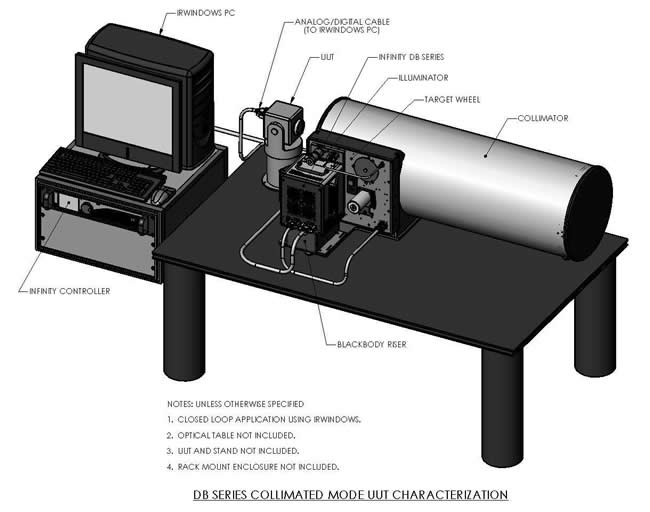

此圖展示 SBIR Infinity DB 系列黑體在準直模式下進行待測物 (UUT) 特性分析的配置，系統包含黑體、準直儀、目標輪、照明器及待測物，並透過 Infinity 控制器與執行 IRWindows 軟體的電腦形成閉迴路控制，實現自動化測試與資料分析。
訂購資訊
SBIR 根據客戶可選擇的六種不同特性來分類黑體型號；這些特性包括黑體尺寸、溫度範圍、國家的電源線類型、指定的電纜長度、通訊介面選項與配置選項。

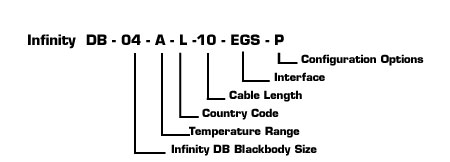

範例 1
一個 DB 系列黑體，其溫度範圍為 0ºC 至 +100ºC，輸入電壓為 115/60 Hz 美規，電纜長度為 10 英尺，具備 IEEE 488 GPIB 通訊介面，並帶有用於安裝獨立目標板的目標板支撐板，其零件編號如下：
DB-04-A-L-10-EGS-P

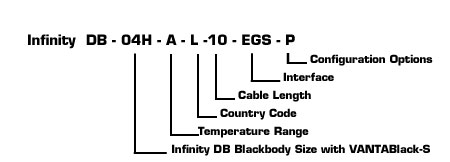

範例 2 (含 VANTABLACK®)
一個具備 VANTABLACK®S-IR 高發射率塗層的 DB 系列 4 吋黑體，其溫度範圍為 0ºC 至 +100ºC，輸入電壓為 115/60 Hz 美規，電纜長度為 10 英尺，具備 IEEE-488 GPIB 通訊介面，並帶有用於安裝獨立目標板的目標板支撐板，其零件編號如下：
DB-04H-A-L-10-EGS-P
型號編碼說明：
- 差分黑體： DB (H 代表含 Vantablack)
- 尺寸： 04″, 06″, 08″ 或 12″
- 溫度範圍：
- A = -25ºC 至 75ºC ΔT； 0ºC 至 100ºC 絕對
- B = -25ºC 至 150ºC ΔT； 0ºC 至 175ºC 絕對
- C1¹ = -20ºC 至 75ºC ΔT； -40ºC 至 100ºC 絕對
- D1¹ = -20ºC 至 150ºC ΔT； -40ºC 至 175ºC 絕對
- 電源線： H (歐), I (澳/中), J (英/愛), K (義), L (美/日), M (印/南非), N (以)
- 電纜長度： 10 ft., 25 ft., 50 ft.
- 介面： EGS (乙太網路, GPIB, RS-232)
- 目標板/探棒： P (支撐板), Q (無支撐板), R (輻射度補償)
註記：
- 適用於環境溫度 -20ºC 至 +50˚C 的恆溫箱內使用。
