Infinity 絕對溫度黑體
提供 mK 級穩定性，實現精確紅外校準與測試

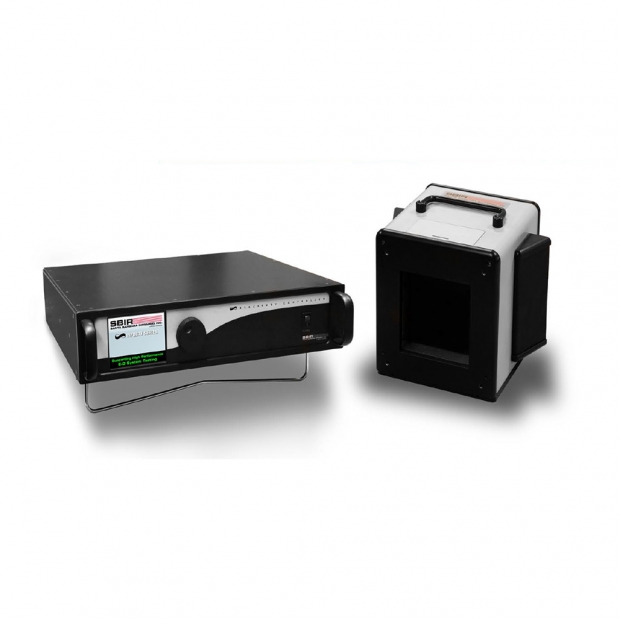

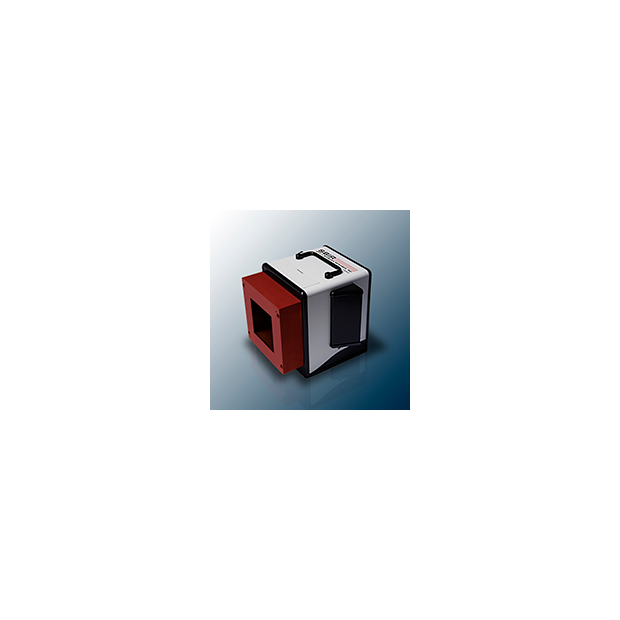

SBIR Infinity 系列絕對溫度黑體系統 (EX 系列) 提供 4 到 14 英吋的多種尺寸選擇，專為滿足最嚴苛的紅外線 (IR) 測試需求而設計；Infinity 黑體展現了市面上頂尖的效能，具備快速、穩定、均勻、準確與可靠等特性，相較於過去的系統，無論在效能或功能上都有顯著提升；此外可選配 VANTABLACK®S-IR 新型超黑表面塗層，應用於輻射源板後，能為平板黑體帶來前所未有的高發射率。
此系列的一大亮點是 SBIR 新推出的 iProbe 智慧型溫度感測器；這種感測器的校準作業獨立於黑體系統之外；因此，當需要重新校準系統時，使用者僅需將現有探棒更換為近期校準過的即可，無需動用特殊設備，大幅縮短了設備停機時間；SBIR 黑體系列主要用於紅外線感測器的校準，以及作為泛光光源來進行非均勻性校正。
主要特色

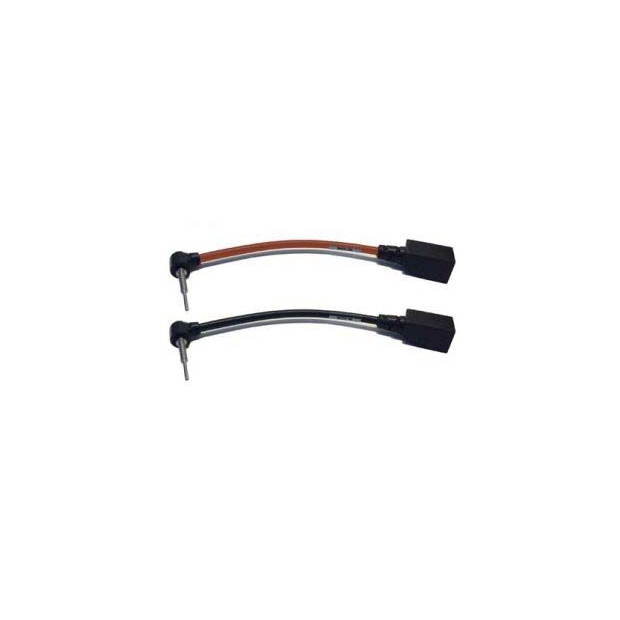

Intelli-Probe (iProbe) 智慧探棒
SBIR 的 iProbe 是一種智慧型溫度感測器，其校準作業獨立於黑體系統；重新校準時，僅需更換為已校準的探棒即可，過程簡單快速，無需特殊儀器，能有效減少停機時間。
高準確度
系統採用反應快速且極度穩定的 iProbes 探棒，確保了精準的溫度控制與可靠的系統效能；iProbes 的校準精度達到 0.010ºC；包含校準與穩定性在內的整體系統不確定性為 ±0.01ºC 或 ±0.1% 設定溫差 (ΔT)，以數值較大者為準。
優異的均勻性
Infinity 黑體的設計與結構特別考量了如何最大化表面溫度均勻性，並盡可能減少空氣對流的影響；因此，在 90% 的發射表面積上，典型的表面溫度均勻性優於設定溫差的 98%，或達到 0.010ºC (以數值較大者為準)。
高發射率
透過特殊的表面處理技術，此黑體在不同波段均具有光譜平坦的高發射率：在中波紅外 (MWIR, 3µm 至 5.5µm) 大於 0.970；在長波紅外 (LWIR, 8µm 至 14µm) 大於 0.950。
mK 等級的溫度穩定性
SBIR 運用獨特的溫度量測、類比數位轉換電路以及整合式控制邏輯，達成了反應極其靈敏的溫度控制；這使得系統能精確達到設定溫度點，並實現 mK 等級的精密控制，支援在低至 1 mK 的溫差對比下進行精密測試。
支援 LabVIEW 驅動程式
SBIR 的 Infinity 黑體與積分球可以輕鬆整合到您的 LabVIEW 應用程式中。
多功能控制器
控制器採用 19 吋 2U 機架式設計，配備觸控螢幕，並支援透過乙太網路進行遠端電腦控制；同時也提供選配的 IEEE-488 (GPIB) 或 RS-232 介面；此控制器還能操作 SBIR 所有的週邊設備，包括：目標輪、可見光照明器、脈衝雷射二極體、距離滑軌、光源滑軌及濾光輪。
自動輻射補償 (選配升級)
光學元件造成的訊號衰減、目標與背景的發射率差異、環境溫度變化以及使用的波段，都可能影響輻射量測的準確度；當控制器在輻射模式下運作時，此選配功能會自動考量並補償這些因素，調整黑體溫度以輸出正確的輻射值；此選項包含一個用於精確量測環境溫度的探棒座與溫度感測器。
IRWindows™ 進階光電測試與分析工具 (選配升級)
Infinity 系列已進行優化，可與 SBIR 的 IRWindows™5 測試系統完美搭配；IRWindows™5 是一套強大的軟體工具，能夠自動執行紅外線、可見光與雷射感測器系統的業界標準效能測試，包含測試設定、執行、資料收集與結果分析等流程。
系統配置

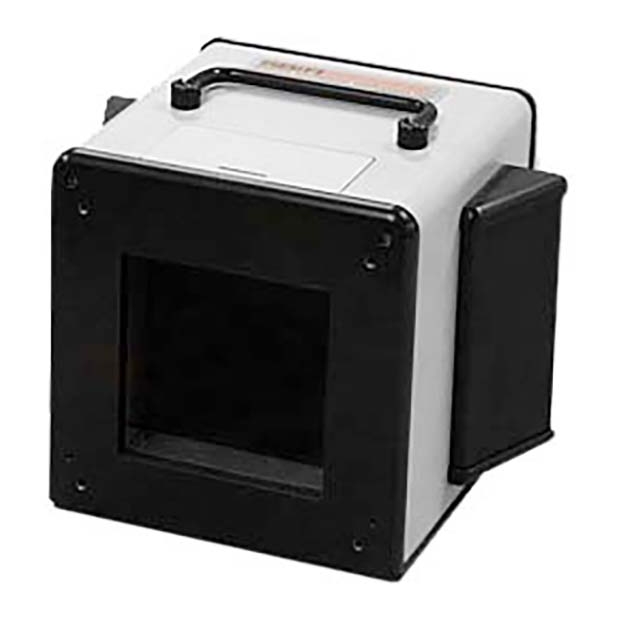

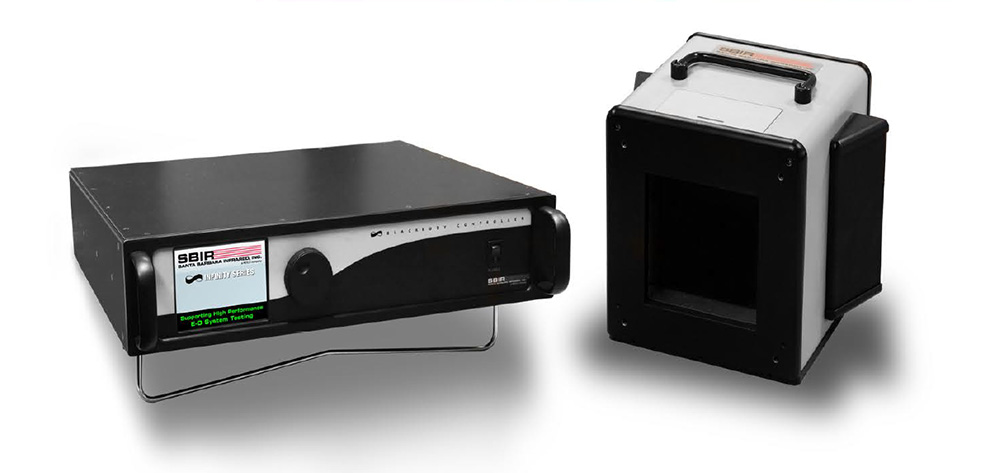

標準的 Infinity 差動黑體系統包含：一台溫度控制器（可選 19 吋機架式或桌上型）、一個黑體頭、連接纜線、電源線以及操作手冊；黑體頭的發射表面尺寸有 4 吋、6 吋、8 吋及 12 吋（方形）可供選擇；標準與選配的溫度範圍請參考下方的規格部分。
選配項目
VANTABLACK®S-IR 超高發射率塗層
可選配將 VANTABLACK®S-IR 塗層應用於黑體的輻射源板上，使其在中波紅外 (MWIR) 與長波紅外 (LWIR) 波段都達到前所未有的超高發射率；MWIR 發射率超過 99.8% (±0.1%)，LWIR 發射率超過 99.5% (±0.15%)；SBIR 已取得獨家授權，可在全球範圍內於黑體應用上提供 Vantablack 塗層。
通訊介面
所有 Infinity 系統都標準配備乙太網路通訊介面；此外，也提供 IEEE-488 (GPIB) 與 RS-232 通訊介面，方便使用者透過電腦遠端控制黑體、校準程序、照明器與目標輪等所有功能。
輻射溫差模式
此功能藉由納入光學衰減、背景溫度差異以及非理想發射率等因素造成的誤差，進一步提升輻射溫差的量測準確度；此選項包含一個用於精確量測環境溫度的探棒座與溫度感測器。
各式目標板
SBIR 提供多種標準及客製化的紅外線目標板，可選擇發射型或反射型塗層；詳細資訊請參閱目標板產品區。
目標輪與照明器
可搭配目標輪，將多個標靶快速且精確地切換至黑體前方；標靶位置可透過控制器前面板或電腦介面進行設定；關於目標輪（可選配照明器）的完整產品線。
機架安裝選項
黑體控制器設計可用於桌面操作或安裝於標準 19 吋機架；儀器出廠時已包含機架安裝配件；另可選購機架滑軌套件。
IRWindows™ 進階光電測試與分析工具
Infinity 系列經過優化，可與 SBIR 的 IRWindows™5 測試系統無縫整合；IRWindows™5 是一套進階軟體工具，能自動化執行紅外線、可見光與雷射感測器系統的業界標準效能測試，涵蓋設定、執行、資料收集與結果分析。
詳細規格
- 可選尺寸： 4”, 6”, 8”, 12”, 14″
- 標準溫度範圍 A： 0ºC 至 100ºC (絕對溫度)
- 選配範圍 B： 0ºC 至 175ºC (絕對溫度)
- 選配範圍 C1¹： -40ºC 至 +100ºC (絕對溫度)
- 選配範圍 D1¹： -40ºC 至 +175ºC (絕對溫度)
- 發射率：
- > 0.970 (3µm 至 5.5µm, MWIR)
- > 0.950 (8µm 至 14µm, LWIR)
- 均勻性³：
在 90% 發射表面積上，優於 (Tset – Tambient) 的 98% 或 0.010ºC (以數值較大者為準) - 絕對準確度：
- ±0.010ºC (溫度介於 0ºC 至 50ºC)
- ±0.0005 * (T-25)ºC (其他溫度範圍)
- 穩定性 (標準差 σT)：
- ≤ 0.001ºC (0ºC 至 50ºC)
- ≤ 0.002ºC (-40ºC 至 0ºC 及 50ºC 至 100ºC)
- ≤ 0.003ºC (110ºC 至 175ºC)
- 顯示解析度： 0.001ºC 或 0.0001ºC (可選)
- 設定點解析度： 0.001ºC
- 就緒狀態指示範圍： 可設定於 ±0.001ºC 至 ±5.000ºC 之間
- 升降溫速率 (Slew Rate²)： (以 4 吋機種為例)
- 約略升溫速率： +0.40ºC/秒 (環境溫度 25ºC 時)
- 約略降溫速率： -0.20ºC/秒 (環境溫度 25ºC 時)
- 穩定時間： 小於 45 秒
- 環境條件：
- 操作溫度： 0˚C 至 50˚C
- 儲存溫度： -20˚C 至 70˚C
- 相對濕度： 5% 至 95% (非凝結狀態)
- 電源需求： 100-120 VAC / 220-240 VAC @ 60/50Hz (自動切換)
- 最大功耗： 850W 至 1600W (依黑體尺寸與溫度範圍而定)
- 約略重量 (黑體頭)：
- EX-04： 15 lbs. (約 6.8 kg)
- EX-06： 25.0 lbs. (約 11.3 kg)
- EX-08： 40.0 lbs. (約 18.1 kg)
- EX-12： 50 lbs. (約 22.7 kg)
- EX-14： 60 lbs. (約 27.2 kg)
- 約略重量 (控制器)： 15.0 lbs. (約 6.8 kg)
註記：
- 此溫度範圍適用於在環境溫度 -20˚C 至 +50˚C 的恆溫箱內操作。
- 此處顯示為 4 吋機種的升降溫速率；實際速率會因黑體尺寸和環境條件而有所不同。
- 14 吋機種的均勻性規格可能有所調整，詳情請洽 SBIR。
規格參數可能隨時變更，恕不另行通知。
主要應用

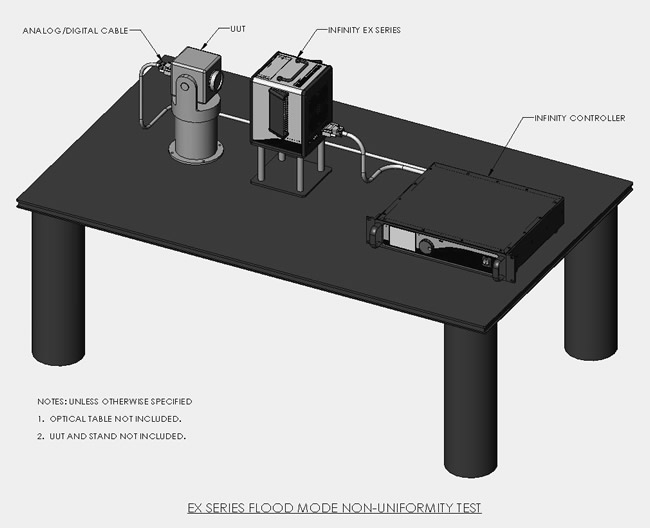

此圖展示了使用 SBIR Infinity EX 系列黑體進行泛光模式非均勻性測試的標準配置，設置包含 Infinity EX 系列黑體、Infinity 控制器以及待測物 (UUT)，控制器透過纜線連接至黑體，黑體則面向待測物，用於校準或測試紅外線感測器的非均勻性；請注意，圖中的光學平台與待測物支架僅為示意，不包含在標準產品內。
訂購資訊
可以根據五項主要規格來組合出您需要的 SBIR 黑體型號，這五項規格包括：黑體尺寸、溫度範圍、適用的電源線（依國家/地區選擇）、纜線長度，以及通訊介面和其他特殊配置。

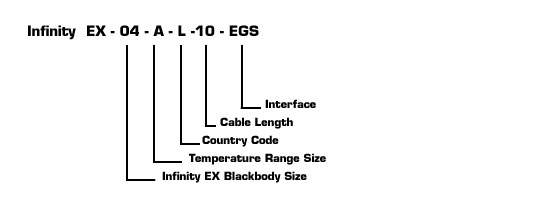

範例 1：標準型號
一個 4 吋、絕對溫度型 (EX 系列)、溫度範圍 0˚C 至 100˚C、適用於美國 (115V/60Hz) 電壓、纜線長度 10 英呎、包含所有標準通訊介面 (乙太網路、GPIB、RS-232) 且無特殊配置的黑體，其零件編號為：
EX-04-A-L-10-EGS

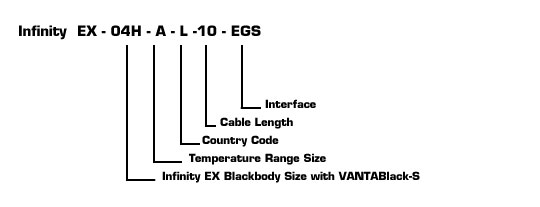

範例 2：含 Vantablack 塗層型號
一個 4 吋、絕對溫度型 (EX 系列)、具備 VANTABLACK®S-IR 超高發射率塗層、溫度範圍 0˚C 至 100˚C、適用於美國 (115V/60Hz) 電壓、纜線長度 10 英呎、包含所有標準通訊介面 (乙太網路、GPIB、RS-232) 且無特殊配置的黑體，其零件編號為：
EX-04H-A-L-10-EGS
型號編碼說明：
- 黑體類型： EX (絕對溫度黑體)
- 黑體尺寸： 04 (4吋), 06 (6吋), 08 (8吋), 12 (12吋), 14 (14吋)
- (註：範例中僅列至 12 吋，但規格與此處列表包含 14 吋)
- 溫度範圍代碼：
- A = 0º 至 100ºC (絕對溫度)
- B = 0º 至 175ºC (絕對溫度)
- C1¹ = -40º 至 100ºC (絕對溫度)
- D1¹ = -40º 至 175ºC (絕對溫度)
- 電源線類型代碼 (依地區)：
- H： 歐洲 (德國、荷蘭、法國、瑞典)、南韓、土耳其
- I： 澳洲、中國
- J： 英國、愛爾蘭
- K： 義大利
- L： 美國、日本
- M： 印度、南非
- N： 以色列
- 纜線長度 (英呎)： 10, 25, 50
- 通訊介面代碼：
- EGS： 包含乙太網路 (Ethernet)、IEEE-488 GPIB 與 RS-232
註記：
此溫度範圍代碼表示該黑體設計用於環境溫度 -20˚C 至 +50˚C 的恆溫箱內操作。
