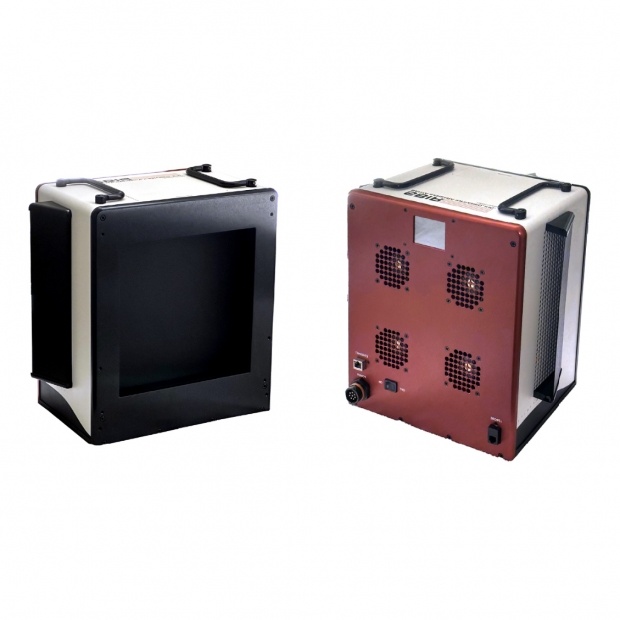

SBIR MB 系列黑體
0°C 至 90°C NIST 可追溯絕對溫度源
專為非均勻性校正 (NUC) 與紅外線感測器校準應用設計
SBIR MB 系列黑體是絕對溫度「設定後無需理會」的紅外線校準系統，專為支援單點或多點非均勻性校正 (Non-Uniformity Correction, NUC) 的測試需求而設計；使用者可透過隨附的 IRWindowsTM Lite 軟體，快速建立 0°C 至 90°C 範圍內的黑體溫度設定點；此溫度設定值會儲存於系統的非揮發性記憶體中，因此在初次溫度配置後無需再連接個人電腦；操作人員可透過檢視黑體頭部後方的綠色「就緒」指示燈，來確認黑體是否已達到設定的溫度點。
此系列黑體主要作為非均勻性校正 (NUC) 使用的泛光光源，並用於紅外線 (IR) 感測器的校準。
主要特色
- NIST 可追溯校準：確保量測結果的準確性與可靠性。
- 高準確度：+/- 0.1ºC。
- 高穩定性：+/- 0.10ºC，提供一致的溫度輸出。
- 優異發射率：
- 經特殊表面處理，具備光譜平坦特性；
- > 0.970 (3µm 至 5.5µm 波段)；
- > 0.950 (8µm 至 14µm 波段)。
- 「設定後無需理會」程式化：簡化操作流程，設定值儲存於非揮發性記憶體。
- 無需獨立控制器：整合式設計，節省空間與成本。
詳細規格
|
項目 |
規格值 |
|
可用尺寸 |
8” 方形孔徑 |
|
溫度範圍 |
0ºC 至 90ºC 絕對溫度 (於 20ºC 環境溫度下) |
|
發射率 |
> 0.970 (3µm 至 5.5µm)；> 0.950 (8µm 至 14µm) |
|
均勻性 |
優於 96% (Tset – Tambient) 或 0.050ºC (取較大值)，涵蓋 90% 以上的發射表面積 |
|
絕對準確度 |
+/- 1.0ºC |
|
穩定性 |
+/- 0.10ºC |
|
設定點解析度 |
0.10ºC |
|
約略加熱速率 |
+25ºC/分鐘 (於 25ºC 環境下) |
|
約略冷卻速率 |
-11ºC/分鐘 (於 25ºC 環境下) |
|
操作溫度 |
10ºC 至 40ºC |
|
儲存溫度 |
-20ºC 至 70ºC |
|
相對濕度 |
5% 至 95%，非冷凝 |
|
最大功耗 |
180W |
|
約略黑體重量 |
MB-08 – 40 磅 (約 18.1 公斤) |
實際升降溫速率可能因環境條件、黑體初始溫度與目標溫度設定點的差異而有所不同。
規格若有變更，恕不另行通知。
應用範例

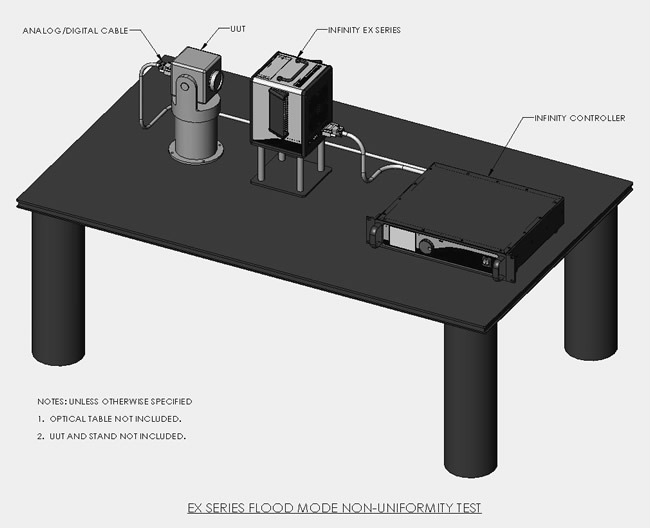

此圖展示了使用 SBIR INFINITY EX 系列（在此情境下相當於 MB 系列的功能應用）作為泛光光源，進行非均勻性校正（Non-Uniformity Correction, NUC）的典型測試配置；圖中待測物例如紅外線熱像儀或感測器，安裝於支架上（註：UUT 與支架未包含），直接面向 EX 系列黑體，黑體連接至 INFINITY 控制器（對於 MB 系列，則無需獨立控制器，設定直接儲存於本體），用於精確設定和維持所需的校準溫度；UUT 透過類比或數位纜線將影像或感測資料傳輸出來，用以分析與校正每個像素或感測單元之間響應不一致的問題；此設置是確保紅外線成像系統獲得清晰、均勻影像的關鍵步驟。（註：光學平台未包含）。
如需確認正確的料號並索取報價，請聯繫奧創系統團隊。
下載
MB-08 Series Absolute Temperature Only Blackbody Datasheet >
