全方位影像增強 (I²) 設備測試：精確表徵微光環境下的核心性能
影像增強管 (Image Intensifiers, I²)，作為現代夜視技術與微光成像的核心引擎，其重要性在諸多高要求領域中不言而喻且日益凸顯，無論是在漆黑如墨的夜晚執行遠距離偵察、精確目標鎖定與武器瞄準的軍事行動，例如：特種作戰、邊境巡邏、以及無人機載荷的夜間情報蒐集；執法單位在光線極為不足的城市角落或偏遠地區進行隱蔽監控、追蹤及蒐證任務的安全防護；還是在僅有微弱星光、氣輝或月光條件下，對遙遠天體進行精密觀測與數據記錄的天文學研究；乃至於在生命科學與生物醫學領域中，對極其微弱的生物螢光或化学發光現象進行高靈敏度捕捉與長時間穩定觀測的科學實驗，影像增強管都扮演著不可或缺的關鍵角色。
不同世代的影像增強管（例如 Gen II、Gen III 及具備更高性能如無膜 (filmless) 或白磷技術的 Gen III+ 等）在感光靈敏度、光譜響應範圍、空間解析度、訊噪比、使用壽命以及對強光的耐受性等方面均存在顯著差異，這些差異直接影響了它們在特定應用場景下的適用性與效能表現。這些精密的光電設備能夠將人眼因感光細胞閾值限制而無法有效感知的微弱光子（其數量可能極少），透過複雜的光電轉換與電子倍增過程，放大數萬乃至數十萬倍，最終在螢光屏上形成清晰可見的增強影像。其核心性能指標，例如：光增益 (Luminous Gain) 的大小、圖像的空間解析度與清晰度、訊噪比 (SNR) 的高低、等效背景照度 (EBI) 的水平、面對強光源時的光暈效應 (Halo) 大小，以及在不同且極低的輸入光照水平下的響應特性與長時間工作的穩定性，都直接決定了其在實際應用中的效能極限、圖像品質與整體可靠性。
因此，對每一支 I² 設備在其整個生命週期中，從最初的研發設計驗證、關鍵材料與製程的選擇、生產過程中的品質控制，到最終交付使用前的驗收測試以及服役期間的定期性能維持與校準，進行全面、精準且具備可追溯性的性能特性分析與驗證，不僅是確保其能夠在嚴苛的微光環境下穩定達成預期功能、滿足極端應用需求的基礎，更是符合如 MIL-STD（美國軍用標準）等行業規範與採購要求的必要條件。
影像增強管的設計初衷便是專門用於極低光照度應用，例如：在僅有微弱月球反射光形成的亮度環境下（這種亮度通常遠低於人眼視覺系統的有效工作範圍，可能僅為 10−3 至 10−4 lux 或更低），要對這些在極端微光條件下工作的精密光電轉換設備進行準確且有意義的性能評估，測試環境的搭建與測試方法的選擇至關重要，Santa Barbara Infrared (SBIR) 深刻理解此領域的特殊挑戰，為此提供了其經過長期驗證且廣泛應用的標準化目標投影儀系統，這些系統經過精心設計與精密製造，其核心組件由我們採用光學性能優異的離軸牛頓式 (off-axis Newtonian style) 設計、主反射鏡表面鍍有高反射率鋁膜的反射式準直儀 (reflective collimators)（此類準直儀具備無色差、寬光譜響應的優點，同時 SBIR 也提供可選配的銀鍍膜和金鍍膜，以優化在特定可見光或近紅外波段的反射效率，從而滿足不同測試需求），以及可精密定位並由軟體控制快速切換多種標準測試圖案的多位置目標輪（例如堅固耐用且定位精準的 SBIR 300 系列目標輪，其上可搭載 USAF 1951 解析度板、各種對比度的條狀靶、用於失真評估的網格靶以及用於光暈測試的特定靶標等）所構成。
圖1：SBIR 目標投影儀系統中的核心組件之一：精密多位置目標輪，其上可安裝多種標準測試靶標（如USAF 1951解析度板、對比度靶等），用於影像增強管及其他光電系統的綜合性能參數（如解析度、MTF、失真等）的精確評估。
圖2：一套典型的影像增強管 (I²) 實驗室測試系統配置示意圖，清晰展示了主要組件的佈局，包括用於產生均勻背景亮度的積分球光源、用於投影標準測試圖案的準直儀與目標輪組合，以及用於固定待測影像增強管的精密調整支架，整個系統由中央控制器與分析軟體進行協同控制。
這些精心設計的目標投影儀系統會與我們特別為滿足極低光照度測試需求而開發的 Infinity VSX 系列積分球 精密配合使用，Infinity VSX 積分球作為一種理想的朗伯特性均勻光源，其內部通常塗覆有高反射率的漫反射材料（如硫酸鋇或特製的反射塗層），並配備經過精密校準和穩定性設計的光源及衰減機制，能夠產生極其均勻且輸出亮度可在極寬動態範圍內（尤其是向極低亮度端延伸）進行精確控制的照明環境。

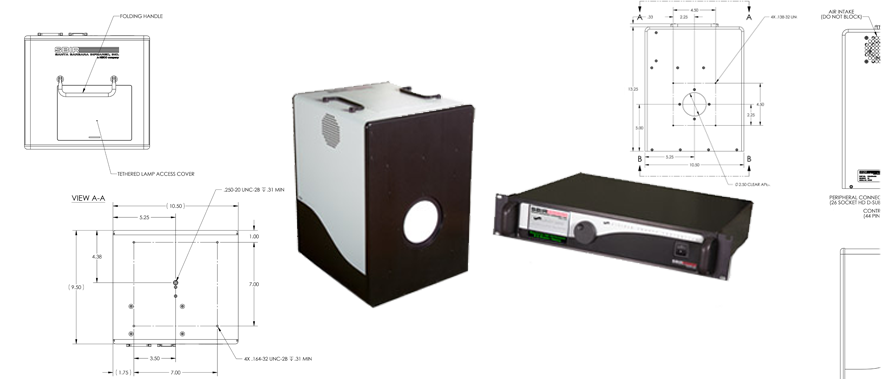

圖3：SBIR Infinity VSX 系列積分球光源實物展示（或其內部結構示意），其精密的光學設計與內部高反射漫射塗層確保了在極低光照度下能夠提供高度均勻和絕對亮度可追溯的光源輸出，是進行影像增強設備靈敏度、增益及等效背景照度等關鍵參數測試的理想選擇。
透過這樣一套由精密光學組件、可控光源以及自動化控制軟體（如 IRWindows™）構成的完整測試解決方案，測試單元使得對影像增強管等設備的各項關鍵性能參數的測試能夠在低至 0.001 呎朗伯 (Foot Lamberts)（約等於 3.426×10−3 cd/m²，此亮度值遠低於典型夜空輝光，接近星光或無月夜空的極暗環境）的極低亮度水平下精確進行，從而能夠真實模擬影像增強管在其實際應用中所面臨的極端微光環境，確保了測試結果的有效性、準確性與高度可靠性，為評估和改進影像增強管的性能提供了堅實的數據支持。
結論與展望
Santa Barbara Infrared (SBIR) 專為影像增強 (I²) 設備測試所精心設計的系列解決方案，其核心優勢在於其標準化的目標投影儀系統與高性能的 Infinity VSX 系列積分球光源的精密結合及無縫協同工作，這一強大的組合為影像增強管在極具挑戰性的極低光照度條件下，對其各項關鍵性能參數（例如：光電陰極靈敏度、光增益、空間解析度、訊噪比、等效背景照度、調制轉換函數以及光暈效應等）進行全面且精確的量化評估提供了無與倫比的測試平台，其系統採用高品質、低雜散光的離軸牛頓式反射準直儀和可自動化切換、靈活配置標準測試靶標的多位置目標輪，再搭配上能夠產生並精確控制低至 0.001 呎朗伯極低水平均勻照度的積分球光源，確保了整個測試環境能夠真實且穩定地模擬影像增強管在夜間偵察、天文觀測等實際應用中所面臨的極端微光環境，從而為影像增強管的設計驗證、生產製程中的品質管控、出廠前的性能確效以及最終使用性能的客觀評估提供了至關重要的技術支撐與可靠的數據依據。
展望未來，隨著夜視與微光成像技術的不斷發展與革新，例如：具備更高量子效率和更寬光譜響應的光電陰極材料的出現、微通道板 (MCP) 製造工藝的進步以獲得更小孔徑和更高電子倍增能力、數位式影像增強技術（如CMOS/CCD與影像增強技術的融合）的興起、以及與其他感測器技術（如紅外熱成像、短波紅外成像等）的多光譜融合趨勢日益明顯，無疑對 I² 設備本身及其配套測試系統的測試靈敏度、動態範圍（既能測極暗又能兼顧稍亮環境）、光譜響應範圍的精確校準、測試流程的自動化與智能化程度以及對新興性能指標的評估能力都將提出持續且更高的要求，SBIR 將秉持其在光電測試領域數十年的技術積澱與創新精神，持續投入於前瞻測試技術與方法學的研發，積極應對這些日益增長的測試挑戰，致力於提供更先進、更全面、更具適應性的微光與夜視測試解決方案，以支持全球使用者在這一尖端技術領域的持續探索與突破。
對於台灣地區的科研機構、國防單位以及相關高科技產業的客戶，若您需要對各類型影像增強設備（包括各世代影像增強管、微光相機模組、夜視儀成品等）進行精密測試、性能驗證或品質評估，奧創系統 作為 SBIR 在台灣的緊密合作夥伴與授權代理商，是一家經驗豐富且技術領先的專業解決方案與系統整合提供者，奧創系統的核心價值專注於深刻理解客戶在微光測試領域的具體需求與應用挑戰以及長遠發展規劃，並充分運用 SBIR 全球領先的先進測試技術、成熟的產品線資源以及豐富的行業應用經驗，為客戶量身打造從初期的需求諮詢與技術交流、詳盡的系統配置規劃與方案設計、精密的儀器設備選型與整合安裝調試，到完善的操作人員專業培訓以及可靠的售後技術支援與校準維護服務的全方位、一站式整體解決方案，我們經驗豐富的技術團隊與應用工程師，能夠協助您將 SBIR 的尖端測試設備，包括用於影像增強管測試的精密目標投影儀系統（其中包含高解析度準直儀與可靈活配置的目標輪）以及能夠提供極低照度均勻照明的 Infinity VSX 積分球光源等核心組件，高效且無縫地整合到您的研發實驗室或生產線品質檢測站或外場測試環境中，確保您的 I² 設備測試工作能夠達到國際一流的精確度、可靠性與執行效率，從而有力支持您的產品創新、品質提升與市場拓展。
