紅外線目標投影器選型：靜態幾何與動態場景模擬之物理差異



無窮遠紅外線目標模擬的工程需求

在紅外線光電系統（如前視紅外線 FLIR、飛彈尋標器、或紅外線搜索與追蹤系統 IRST）的開發與驗證過程中，工程師必須在實驗室內模擬位於無窮遠處的目標熱特徵，為達成此目的，系統依賴「紅外線目標投影器（IR Target Projector）」，透過準直儀將發散的紅外輻射轉換為平行光束，投射至待測物（UUT）的入瞳中。

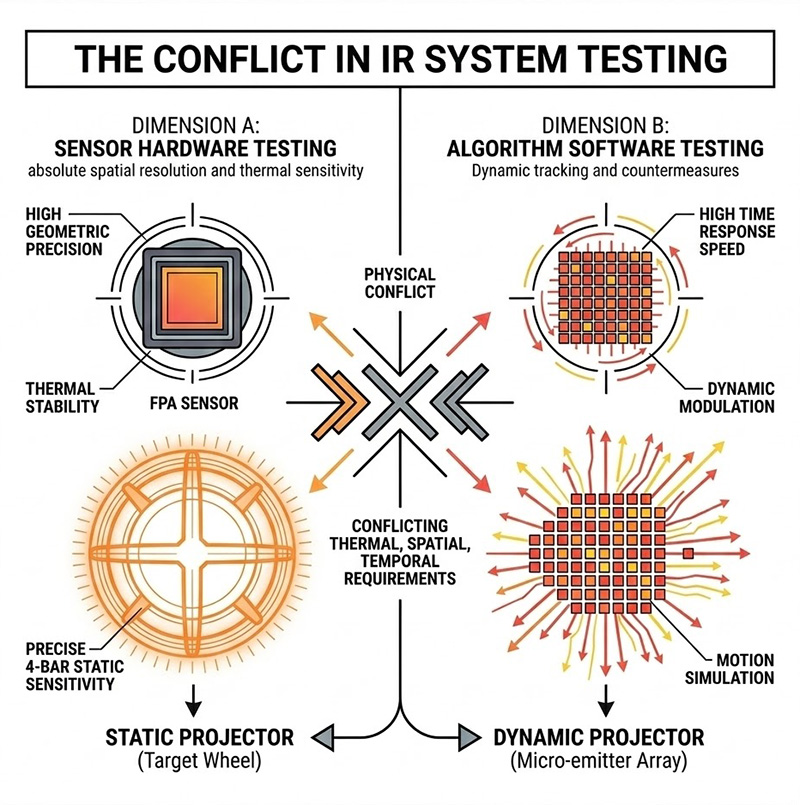

然而，紅外線系統的測試項目涵蓋了兩個截然不同的維度：一是評估感測器硬體本身的「絕對空間解析度與熱靈敏度」；二是評估後端影像處理電腦的「動態追蹤與反制演算法」，這兩個維度對輻射源的熱穩定性、空間幾何精度與時間響應速度有著完全衝突的物理要求，促使紅外線目標投影器分化為「靜態（Static）」與「動態（Dynamic）」兩種截然不同的熱力學與光電架構。

靜態與動態投影架構之物理差異與應用邏輯

在建構光電測試平台時，工程師必須依據測試目的釐清以下兩種架構的物理特性：

靜態紅外線目標投影器：絕對幾何與熱力學基準

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

• 物理架構：
  靜態投影器由三個獨立物理組件構成：精密黑體、金屬鏤空標靶（安裝於目標輪上）與準直儀，黑體提供目標溫度，金屬標靶提供背景溫度，兩者間的微小溫差形成熱對比。
• 物理優勢：
  由於標靶是經過精密雷射切割或光蝕刻的實體金屬，其幾何邊緣具備絕對的物理銳利度，同時，高熱質量的大面積黑體能提供極端穩定的熱輻射（毫開爾文等級的波動）。
• 應用極限：
  這種架構受限於機械切換速度與固定的幾何圖案，無法模擬形狀改變或高速移動的目標。
• 核心應用：
  專門用於感測器硬體級別的極限效能客觀量測，包含調變轉換函數（MTF）、最小可解析溫差（MRTD）、非均勻性校正（NUC）以及多感測器視軸校準（Boresight）。

動態紅外線場景投影器：時域響應與複雜空間渲染

MIRAGE™ 系列是 SBIR 開發的整合式紅外線場景投影解決方案，採用電阻式發射器陣列技術，產生高清晰度動態紅外線場景，適用於飛彈尋標器、FLIR 和反制系統的硬體迴路測試，提供多種解析度和溫度範圍型號。

• 物理架構：
  動態投影器捨棄了傳統的黑體與金屬標靶，其核心是一塊由數十萬甚至上百萬個微型電阻式加熱器（Micro-emitters）組成的半導體陣列，並安裝於真空杜瓦瓶中進行主動冷卻，每一個像素點的溫度皆可由數位視訊訊號獨立且快速地改變。
• 物理優勢：
  能夠以極高的幀率（例如每秒兩百幀）渲染出複雜的紅外線視訊，包含燃燒的飛彈尾焰、散開的熱誘餌（Flares）或複雜的地貌背景。
• 應用極限：
  微發射器具有熱慣性，溫度的升降需要毫秒級的物理時間（像素上升時間），若控制不當會產生熱拖影，此外，陣列的發射面積小，且像素間存在微小的製造公差，必須依賴極其複雜的十六點非均勻性校正（NUC）才能維持畫面均勻度。
• 核心應用：
  專用於硬體迴路（Hardware-in-the-Loop, HWIL）測試，將投影器安裝於飛行運動模擬器（FMS）上，直接欺騙飛彈尋標器的追蹤電腦，以驗證其在複雜戰場中的目標辨識與抗干擾演算法。

目標投影器的系統化選型指標

總結上述分析，若實驗室的任務是光電系統的出廠檢驗、鏡頭波前品質評估或基礎的靈敏度特性分析，必須選擇「靜態目標投影器」以獲得不受時域雜訊干擾的絕對物理基準；若任務是驗證飛彈尋標器在交戰過程中的閉迴路追蹤邏輯，則必須選擇具備高幀率與過驅動（Overdrive）技術的「動態紅外線場景投影器」。

客觀量化的紅外線模擬架構

針對不同的測試維度，奧創系統推薦導入 SBIR 所開發的標準化目標投影平台，無論是靜態的 14000Zi 系列，或是動態的 MIRAGE 系列，皆可與 SBIR 的 IRWindows 5 自動化測試軟體 進行深度整合，建構完整的閉迴路測試環境。

14000Zi 系列：靜態紅外線目標投影機

14000Zi 系列 是專為 FLIR 與紅外成像系統客觀參數測試設計的標準統包系統，其硬體由無中心遮蔽的 STC 離軸牛頓式準直儀、Infinity DB 系列差分黑體與 300 系列零背隙目標輪組合而成。

SBIR 針對各種成像測試需求，提供四種標準配置的紅外（IR）目標投影器，以多樣化的標準配置，滿足您的測試需求

• 光學孔徑與視場角選項：
  系統提供多種標準配置以匹配待測物的入瞳直徑，包含 6 英吋 (14001Zi)、8 英吋 (14003Zi) 與 12 英吋 (14008Zi) 清晰孔徑選項。
• 非熱化廣視場選項：
  針對廣視場角 (WFOV) 測試需求，提供具備 5.7 度視場角的 9 英吋型號 (13792)，確保邊緣測試訊號不失真。

MIRAGE™ 系列：高解析度動態紅外線場景投影系統

MIRAGE™ 系列 專為飛彈尋標器 HWIL 測試與複雜反制模擬設計，核心採用先進的微型電阻式發射器陣列，該系統整合了數位發射器引擎 (DEE)、熱支援子系統與影像處理電子元件，體積緊湊，極度適合安裝於多軸飛行運動模擬器 (FMS) 上。

SBIR 場景投影系統核心為紅外線發射器陣列，專為硬體迴路（HIL）、FLIR、反制模擬及追蹤系統測試設計，其能產生動態高擬真紅外線影像，為國防與航太關鍵技術開發測試提供重要工具。


SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。


SBIR 先進場景模擬方案以 MIRAGE 系列動態紅外線場景投影機為核心，產生高解析度紅外線影像，模擬複雜熱環境與目標；左側展示動態場景模擬範例，具時間戳記，模擬真實世界熱變化；MIRAGE 紅外線投影機應用於先進場景模擬，產生逼真動態影像，滿足國防、航太等領域精確測試評估需求。

• MIRAGE-H 配置：
  提供 512 x 512 或 800 x 800 像素解析度。
• MIRAGE-XL 配置：
  提供 1024 x 1024 像素的超高解析度，滿足現代大陣列尋標器的測試需求。
• 動態熱力學極限：
  兩款系統皆具備 48 微米的像素間距，最高可模擬 675K 的視在溫度（套用 NUC 後為 650K），支援高達 200 Hz 的輸入幀率。
• 時域延遲消除技術：
  標準像素上升時間為 6.5 毫秒，為消除高速移動目標的熱拖影，系統可升級「場景加速器 (Scene Accelerator)」，強制將像素上升時間壓縮至小於 5.0 毫秒 (< 5.0 msec)。

若需針對您的待測物孔徑、視場角限制或飛行運動模擬器 (FMS) 的負載極限進行系統規格評估，歡迎聯繫奧創系統技術團隊，我們將依據您的測試規範提供客觀的系統整合規劃。
