紅外線測試雙軌制：靜態特徵化與動態硬體迴路 (HWIL) 投影系統之物理極限與選型



2026 高階紅外線系統驗證的雙軌挑戰與法規演進

進入 2026 年，現代戰術光電系統的發展已跨越單純的「被動觀測」，全面邁入結合人工智慧自動目標辨識（ATR）、極音速載具追蹤與無人機蜂群對抗的「主動決策」時代，這意味著紅外線導引尋標器或高階車用熱像儀，不僅需要具備極致的空間解析度以看清遠方目標，更需要在極短的毫秒內對高速移動、具備複雜熱誘餌反制措施的動態場景做出正確的演算法反應。

在這樣的雙重技術壓力下，國際軍規與工業標準面臨了極度嚴格的擴充，例如，MIL-STD-1931 規範對於光電系統的「靜態空間頻率響應」提出了次微米級的驗證要求；同時，針對飛彈尋標器與飛行控制電腦整合的 IEEE 相關測試準則，則強制要求系統必須在實驗室內完成「閉迴路（Closed-loop）」的動態硬體迴路（Hardware-in-the-Loop, HWIL）測試。

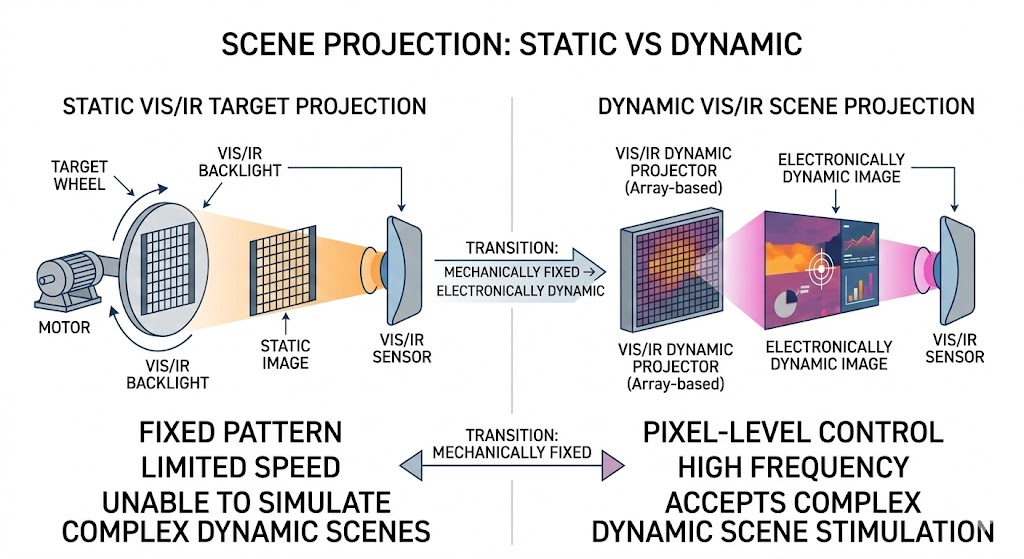

這導致現代光電實驗室必須同時面對兩種截然不同的物理測試環境：第一種是「靜態特徵化測試」，利用絕對穩定的溫差與完美的幾何圖案，評估感測器晶片與光學鏡頭的基礎極限（如調變轉換函數 MTF 與最小可解析溫差 MRTD）；第二種則是「動態場景投影測試」，在不發射真實飛彈的前提下，於實驗室內投射出高幀率、具備強烈熱梯度的虛擬戰場，以欺騙並驗證待測物（UUT）的追蹤演算法。然而，要在物理世界中完美模擬這兩種極端狀態，工程師面臨著難以跨越的熱動力學與半導體材料極限。

靜態與動態模擬實務

在進行系統級的效能驗證時，無論是選擇傳統的實體鏤空金屬標靶（靜態），或是由百萬個微型加熱器組成的發射器陣列（動態），研發工程師與國防工業分析師皆經常遭遇以下三大技術痛點：

熱動態遲滯與高速目標模擬的「熱拖影（Thermal Smearing）」現象

在 HWIL 動態測試中，系統必須投射出極音速飛行的戰機引擎噴流或快速散開的熱誘彈，這要求動態紅外線場景投影器（DIRSP）內部的微電阻陣列，必須在極短的時間內（例如以兩百赫茲的幀率）完成劇烈的升溫與降溫。

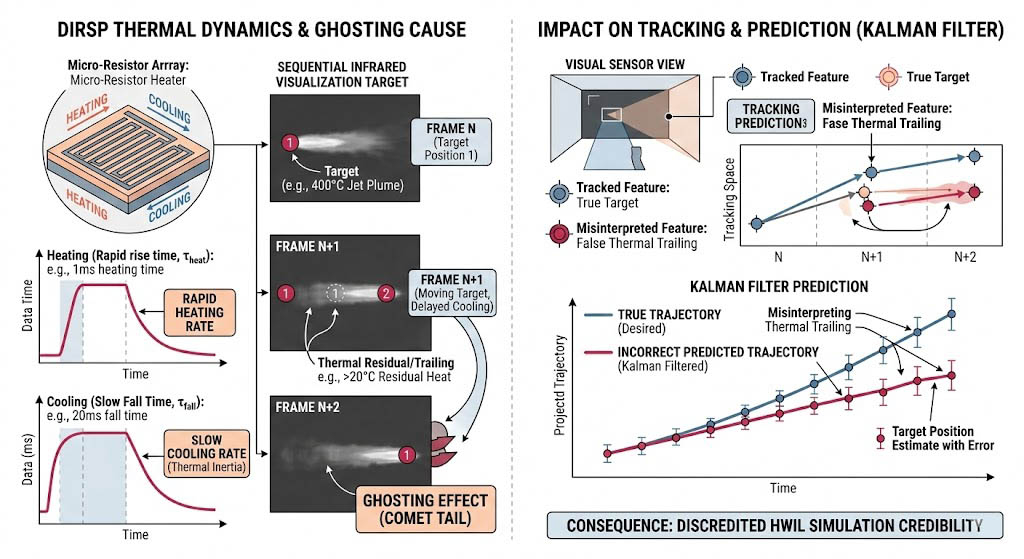

這裡存在著一個殘酷的熱力學物理限制：微型電阻加熱器通電產生高溫的速度相對較快，但要讓這個微觀結構在真空中迅速散熱冷卻，卻只能依賴極其緩慢的熱傳導基座，當演算法要求某個像素在上一幀模擬攝氏四百度的引擎尾焰，而在下一幀立刻冷卻至零下二十度的天空背景時，如果微電阻的「像素下降時間（Fall Time）」不夠短，熱能將會殘留在該像素上， 這會導致物理現象上的「熱拖影」——原本應該已經飛離該座標的高溫目標，在紅外線畫面中留下了一道宛如彗星尾巴的虛假熱軌跡，這種由測試設備自身熱慣性造成的偽影，會被待測物的追蹤演算法誤判為目標的真實特徵，導致卡爾曼濾波器（Kalman Filter）計算出錯誤的預測軌跡，最終讓耗資巨大的 HWIL 模擬失去物理公信力。

微觀熱串擾（Thermal Crosstalk）對絕對對比度與 MTF 的摧毀

如果說動態陣列在時間維度上面臨遲滯挑戰，那麼在空間維度上，它則面臨著致命的「熱串擾」問題，現代高解析度動態投影器擁有高達一百萬個微型加熱像素，像素間距被極度壓縮至不到五十微米。

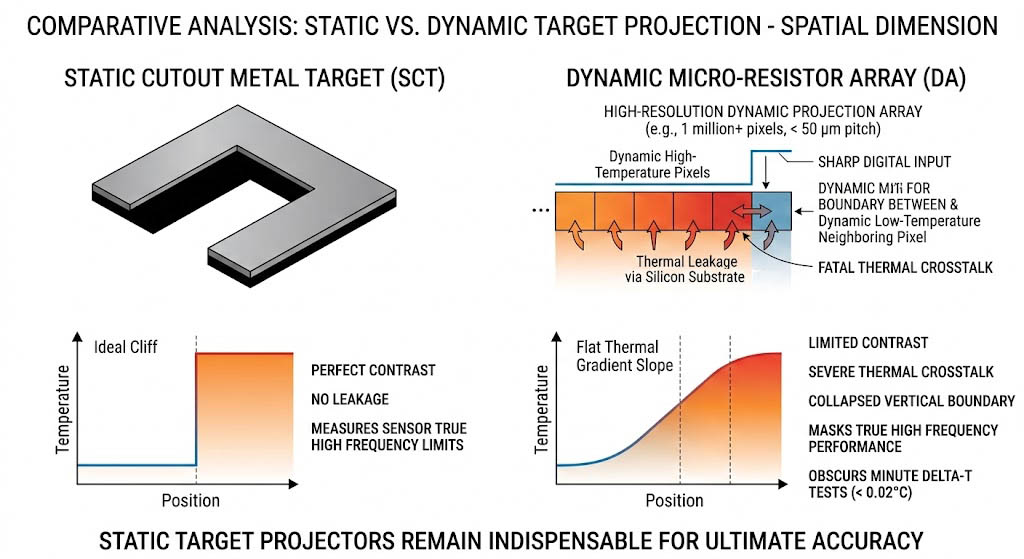

當我們試圖在動態陣列上生成一條極度銳利的邊緣（例如左邊像素設定為極高溫，右邊相鄰像素設定為極低溫）以進行類似靜態 MTF 的解析度測試時，高溫像素產生的龐大熱能，會無可避免地透過底層的矽基板或周遭輻射，洩漏至相鄰的低溫像素，這種物理洩漏導致原本應該是垂直峭壁般的溫度邊界，坍塌成平緩的熱梯度斜坡。 這表示動態微電阻陣列先天上無法提供如同「靜態鏤空金屬標靶」那般完美的絕對對比度，當工程師需要精確量測系統的高空間頻率極限，或是需要進行極微小溫差（小於百分之二度）的靈敏度測試時，動態陣列的熱串擾與背景雜訊會徹底掩蓋感測器的真實效能，這正是為何即使動態投影技術再先進，國防實驗室依然絕對無法捨棄靜態目標投影器的根本物理原因。

百萬像素陣列的非均勻性校正（NUC）與龐大資料傳輸瓶頸

在動態場景投影中，陣列上的每一個微電阻，其幾何尺寸、電阻值與熱傳導率都存在微觀製造公差，如果向整個陣列輸入完全相同的驅動電壓，陣列表面會呈現出斑駁的溫度不均勻現象。

為了解決這個問題，系統必須對這一百萬個像素進行獨立的非均勻性校正（NUC），在實務上，要在涵蓋常溫到攝氏數百度的高動態範圍內，確保每一個像素都能線性且均勻地發光，系統必須為每一個像素建立包含多個資料點的校正曲線。當以極高幀率輸入未經處理的數位影像時，投影系統內部的控制電子設備必須在幾毫秒內，即時且毫無延遲地將畫面中的每一個像素值，套入對應的 NUC 查找表進行乘加運算，然後再轉換為精確的類比驅動電流。 如果測試系統的數位訊號處理架構頻寬不足，或是 NUC 演算法不夠精良，系統將無法在指定的幀率下完成龐大的資料傳輸，這會導致投影出的紅外線場景出現嚴重的固定圖案雜訊（Fixed Pattern Noise），或是發生幀數掉落（Frame Drop），這對於要求絕對即時同步的 HWIL 飛彈攔截模擬而言，將引發嚴重的時序錯亂與測試失敗。

靜態特徵化與動態模擬配置

為了徹底克服上述的熱遲滯、空間熱串擾以及龐大的運算瓶頸，建構無懈可擊的全方位光電測試平台，研發實驗室必須放棄「一機到底」的迷思，轉而採用依據物理極限打造的「雙軌制測試架構」，針對不同的驗證目的，其配置核心邏輯必須一分為二：

基礎特性與光學極限定標：靜態反射式目標投影架構

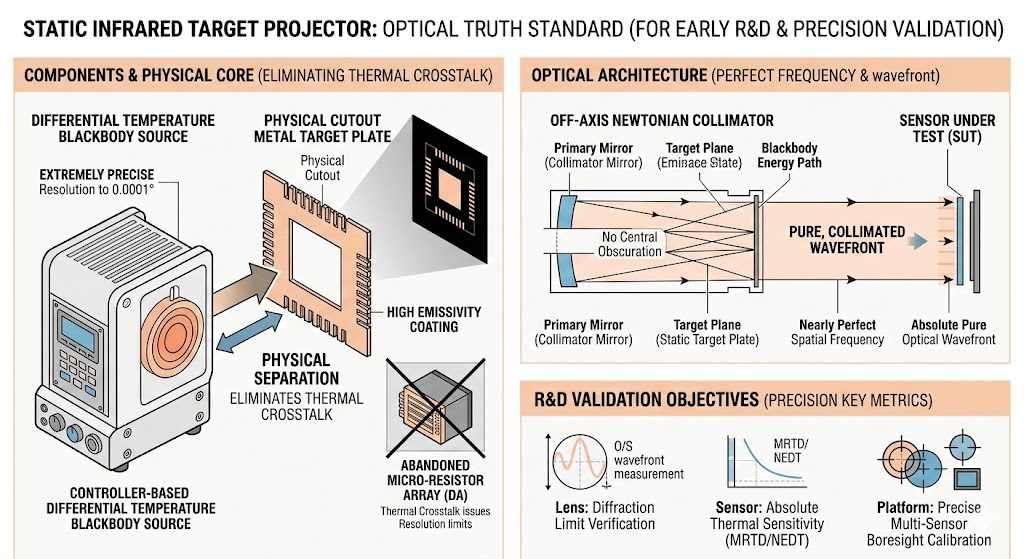

當測試任務處於研發初期，重點在於驗證光學鏡頭的繞射極限、感測器的絕對熱靈敏度（MRTD/NEDT）或是進行精準的多感測器視軸校準時，系統必須配置「靜態紅外線目標投影器」， 此配置的物理核心在於「極致的幾何對比與熱穩定性」，系統拋棄微電阻陣列，改採具備高發射率塗層的實體鏤空金屬目標板，並搭配極端精準（解析度達萬分之一度）的差動溫度黑體輻射源，由於金屬標靶與黑體之間的物理分離，徹底消滅了熱串擾的問題；結合無中心遮蔽的離軸牛頓式準直儀，這套靜態架構能提供近乎完美的空間頻率與絕對純淨的光學波前，是建立系統光學真理的唯一標準。

演算法驗證與閉迴路追蹤：高幀率動態場景投影架構

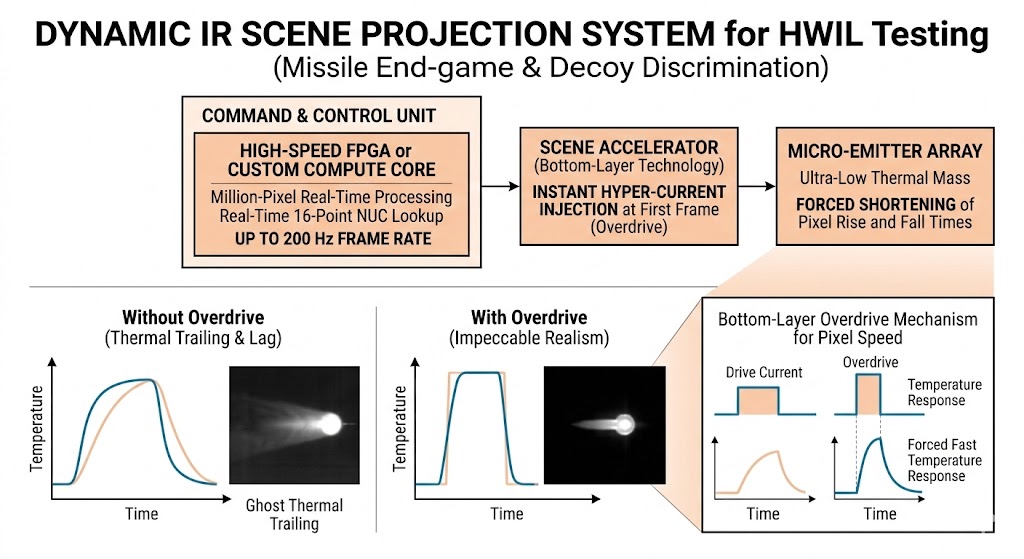

當系統進入後期的硬體迴路（HWIL）測試，需要驗證飛彈的末端導引邏輯或反制誘餌的辨識能力時，測試架構必須轉向「動態紅外線場景投影系統」， 為了對抗熱拖影與遲滯，此架構必須配置具備極低熱質量的微型發射器陣列，並在硬體底層導入「場景加速器（Scene Accelerator）」技術——透過在溫度轉換的第一幀瞬間注入超額的驅動電流（Overdrive），強行縮短像素的上升與下降時間，同時系統必須配置搭載高速 FPGA 或客製化運算核心的命令控制單元，確保在最高可達兩百赫茲的幀率下，依然能對百萬像素執行即時的十六點 NUC 查找運算，從而確保投射出的動態高溫目標具備無懈可擊的真實度。

以系統級思維突破紅外線測試的物理限制

要解決靜態光學的極限解析度需求，同時克服動態硬體迴路（HWIL）測試中的熱遲滯與巨量運算瓶頸，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密熱計算與光機電深度融合的系統級架構。

我們提供「從靜態光學特徵化、精確動態熱激發到自動化數據擷取的一站式方案 (Turnkey Solution)」，針對實驗室全方位的驗證需求，我們推薦 SBIR 14000Zi 系列靜態目標投影機 與 MIRAGE 系列動態紅外線場景投影系統，協助客戶完美覆蓋從研發到系統整合的所有測試光譜。

建立絕對的光學真理：14000Zi 系列靜態紅外目標投影器

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

針對嚴苛的 MRTD、MTF 與絕對靈敏度驗證，我們推薦 SBIR 14000Zi 系列，這套完整的標準化系統巧妙結合了高解析度的 STC 離軸牛頓式準直儀、高穩定性的 Infinity 差動黑體 以及精密的 300 系列自動化目標輪，它徹底排除了動態陣列的熱串擾限制，利用實體目標板與黑體溫差，提供絕對完美的邊緣對比與繞射極限效能，提供從 6 英吋到高達 12 英吋的清晰孔徑選擇，能有效協助客戶符合軍規標準中最嚴格的空間解析度與熱特徵化要求。

HWIL 與演算法驗證的終極利器：MIRAGE 系列動態場景投影器

當測試推進至複雜的動態模擬時，我們提供業界最頂尖的 SBIR MIRAGE 系列 解決方案，針對不同解析度需求，Mirage-H 提供 512x512 或 800x800 的陣列選擇；而針對廣角與高精細追蹤，Mirage-XL 則搭載高達 1024x1024 的微電阻發射器陣列。 此系列系統具備獨家的微發射器單元設計，將熱與電氣串擾降至最低，並可模擬高達 675K 的極端目標溫度。為了突破升降溫遲滯的物理限制，MIRAGE 系統支援選配「場景加速器 (Scene Accelerator)」，透過先進的驅動技術將像素上升時間極度壓縮至小於 5 毫秒，完美消除高速目標的熱拖影。此外，其強大的命令與控制電子設備 (C&CE) 能即時處理並套用高達 16 個資料點的非均勻性校正 (NUC)，確保在最高 200Hz 幀率下，畫面依然保持無瑕的輻射均勻度。

Mirage-H 為整合式紅外線場景投影器，運用電阻式發射器陣列產生高解析度 (512x512 或 800x800) 動態紅外線場景；支援 DVI/類比輸入、12-14 位元灰階、高達 200Hz 幀率；適用於飛彈尋標器硬體迴路測試、FLIR 測試與追蹤系統模擬。


Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

全自動化軟體無縫整合

更重要的是，無論是靜態的 14000Zi 系統，或是進行動態模擬的 MIRAGE 系列，皆能與 SBIR IRWindows™ 5 自動化光電測試軟體 及 即時影像播放系統 (RIPS) 進行無縫結合，透過這套高階架構，研發人員可一鍵自動執行複雜的溫差掃描腳本與空間解析度運算，或是同步回放未經壓縮的數位紅外線影像序列，大幅提升測試效率並排除人為操作變數。
