雷達脈衝形狀至關重要：深度解析與精準特性量測之道

從繁忙的空中交通管制、精確的天氣預報，到關鍵的軍事應用，脈衝雷達與脈衝壓縮（CHIRP）雷達在目標偵測與追蹤領域扮演著不可或缺的角色，然而，您是否曾思考過，這些系統賴以運作的「脈衝」本身，其形狀的完整性對於雷達的表現究竟有多麼深遠的影響？

一個看似微小的脈衝變形，可能導致偵測距離縮短、目標識別混淆，甚至產生令人困擾的「幽靈」目標。

本文重點在深度剖析為何雷達脈衝的形狀如此重要，以及工程師們如何透過精準的量測與特性化來確保雷達系統的性能符合預期，我們將帶您逐步解開脈衝失真的奧秘，探討其對系統效能的具體衝擊，並揭示一套完整的測試配置，讓您掌握確保雷達系統在最嚴苛環境下依然可靠運作的關鍵技術。

雷達脈衝形狀是什麼？為何重要？

雷達的有效作用距離與偵測能力，高度依賴於其發射脈衝的忠實度，想像一下，雷達系統就像是透過發出特定聲波來「聽」回音的蝙蝠，如果它發出的「聲波」本身就已變形、不夠清晰，那麼它所接收到的回音自然也會被扭曲，導致對周遭環境的判斷失準；同樣地，當雷達發射的脈衝波形偏離其設計的理想形狀時，將嚴重影響系統精確探測目標的能力，導致無法達到預期的最大偵測範圍，或是難以區分不同目標的回波，甚至在某些情況下產生虛假的「幽靈」目標。

核心原理深入解析：脈衝失真現象

脈衝的形狀——其上升、保持與下降的方式——可能因多種失真現象而偏離其預期形狀，這些失真包含過衝（Overshoot）、振鈴（Ringing）和下陷（Droop），每一種都對雷達效能構成獨特的挑戰。

過衝（Overshoot）

過衝是訊號失真的一種，指的是波形在脈衝前緣上升後，立即超越了其預期值，這種瞬間的能量「爆發」可能導致多種問題。

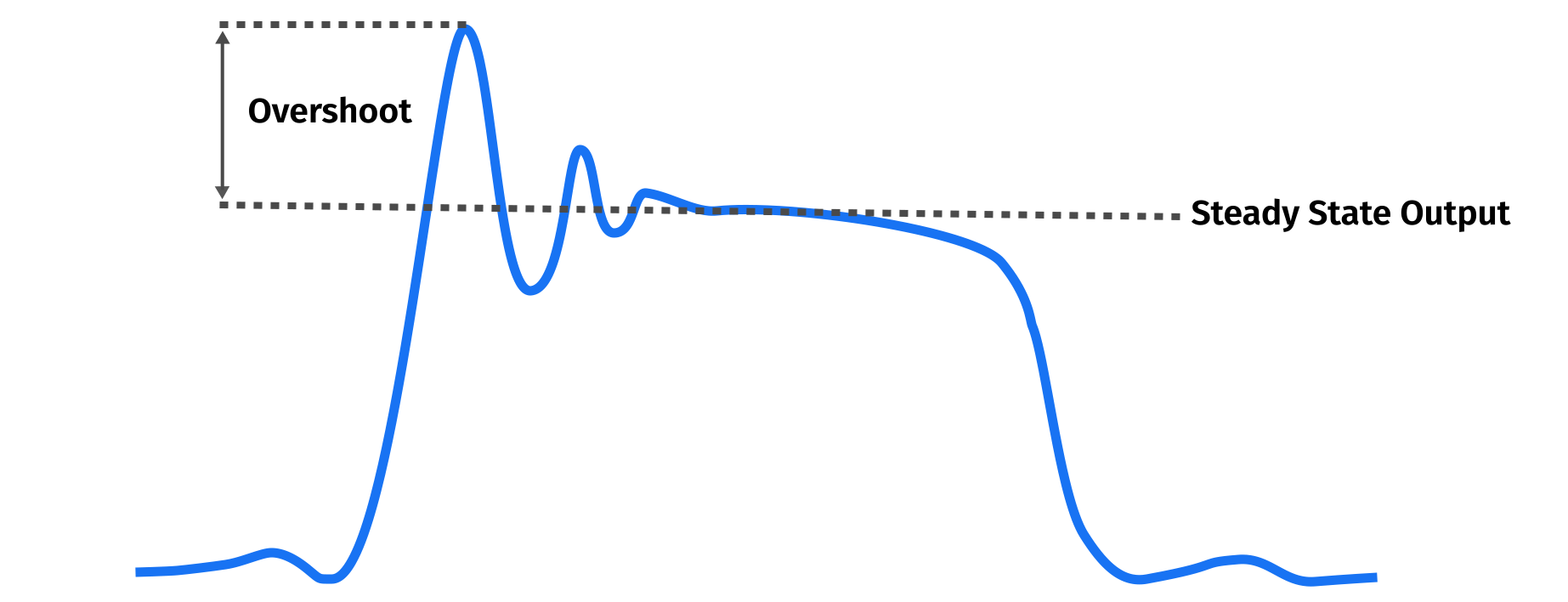

圖1： 此圖清晰展示了脈衝訊號在上升沿之後，其振幅短暫地超過了目標穩態值，隨後才回落至正常水平的現象，這種過渡期間的「瞬間衝過頭」便是過衝。

振鈴（Ringing）

振鈴通常發生在脈衝過衝之後，它會引入不必要的振幅震盪，直到訊號穩定在目標值，振鈴現象不僅進一步改變了脈衝的理想形狀，對於脈衝壓縮雷達而言，它還可能引入時間旁瓣，進而產生「幽靈」目標，嚴重干擾雷達對真實目標的判斷。

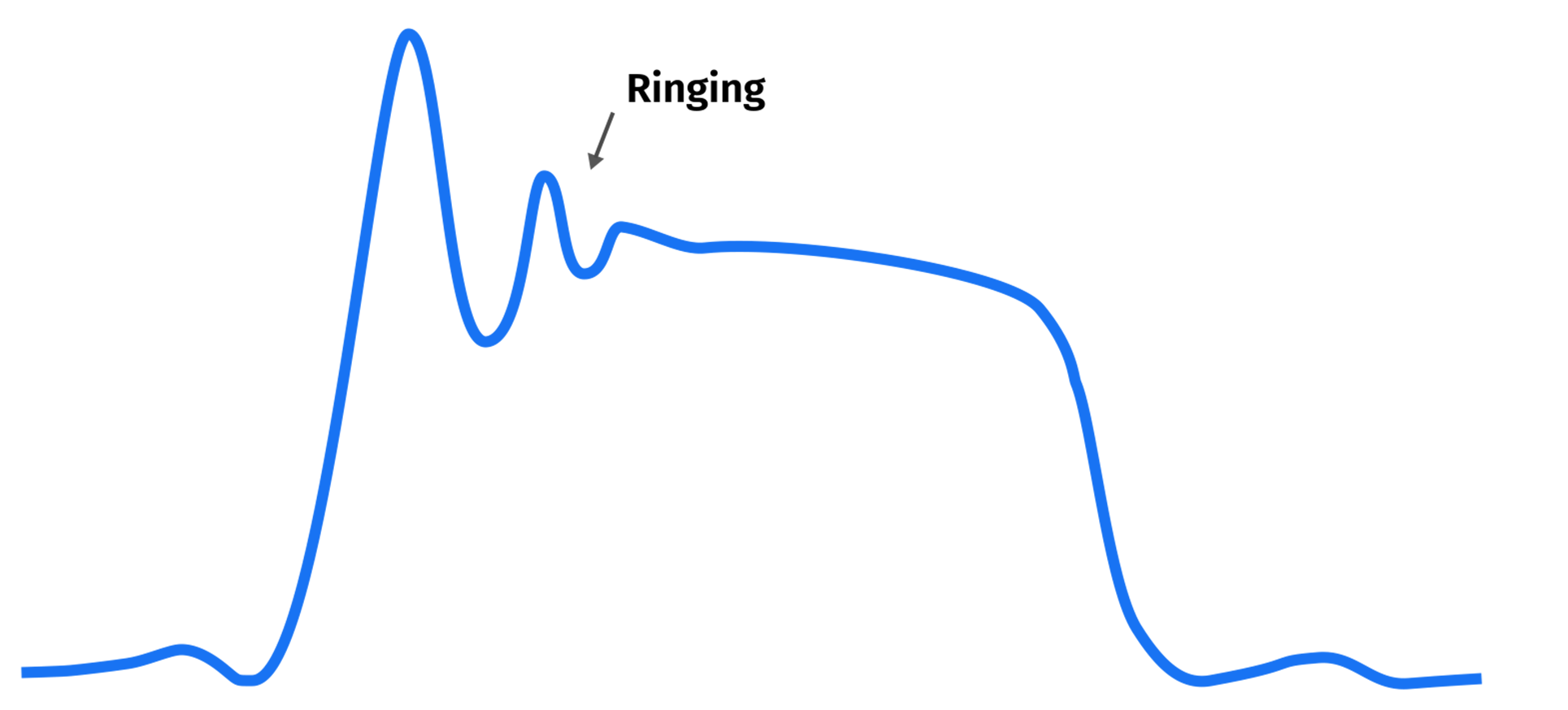

圖2：此圖呈現了脈衝訊號在達到目標值後，持續出現的週期性振幅震盪，這些震盪逐漸衰減，直到訊號趨於穩定，振鈴現象對訊號純度構成挑戰。

下陷（Droop）

下陷是指脈衝在「開啟」狀態下，其功率水平隨時間逐漸下降的現象，而非保持恆定。

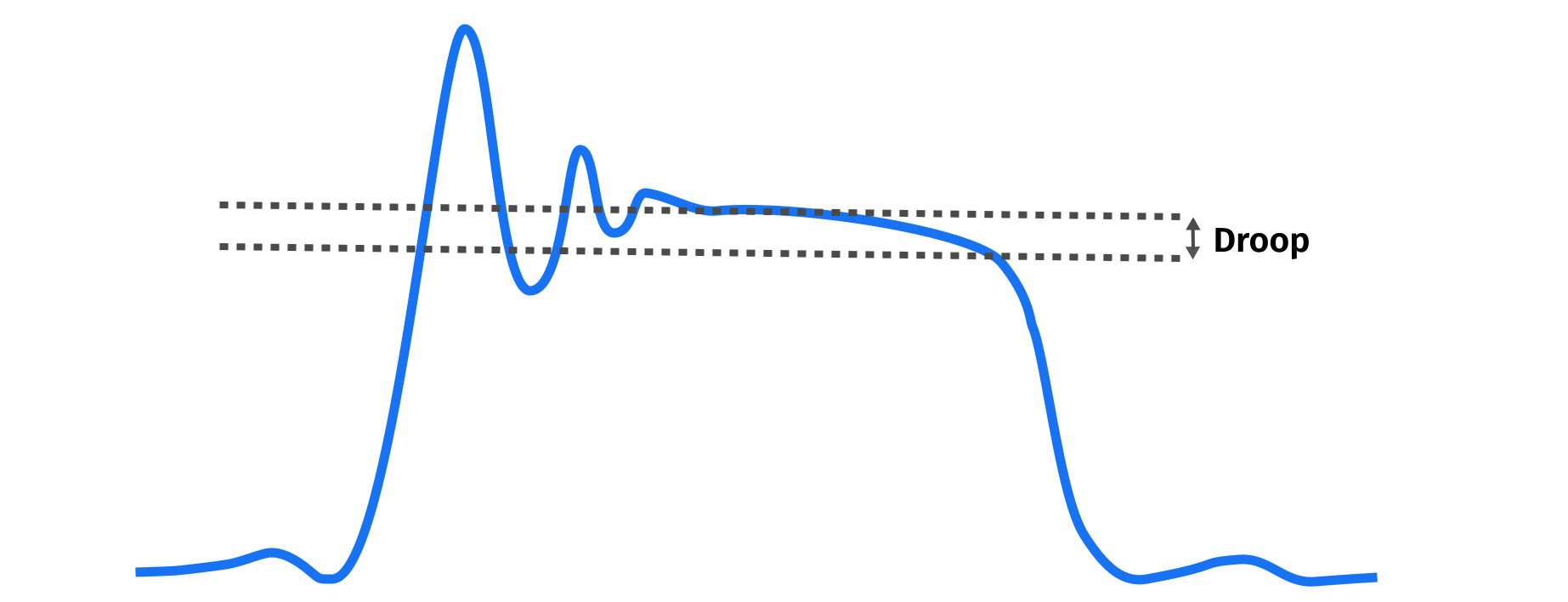

圖3：此圖顯示了脈衝訊號在達到其峰值後，在整個脈衝持續期間，其幅度並未保持穩定，而是逐漸下降，表現出功率的衰減。這種現象稱為脈衝下陷。

在射頻發射器中，通常會使用限幅器來防止過大的功率損壞元件，由於脈衝過衝可能觸發限幅器，工程師會降低增益以防止重複觸發，儘管這保護了硬體，但平均功率也會隨之降低，最終影響雷達的偵測距離。

脈衝形狀失真與影響對照表

關鍵技術細節與規格探討：脈衝形狀特性化測試配置

為了確保雷達系統按預期運作，精準地量測與特性化脈衝形狀至關重要，以下是一個典型的固態功率放大器（SSPA）脈衝形狀特性化量測設置，SSPA 是雷達發射器中的關鍵組件，負責在將高功率訊號傳輸到天線之前對脈衝進行放大。


圖4：典型的脈衝形狀特性化測試配置 描述：此圖描繪了一個用於特性化固態功率放大器（SSPA）脈衝形狀的標準測試配置，展示了射頻合成器、驅動放大器、定向耦合器和功率感測器等關鍵組件的連接方式。

此關鍵測試配置組件分解如下：

• 射頻合成器（RF synthesizer）： 提供脈衝微波訊號源作為輸入激勵。
• 驅動放大器（Driver amplifier）： 如果驅動 SSPA 所需的功率超出了訊號源所能提供的範圍，則使用驅動放大器來彌補這一差距，確保訊號純淨且充足。
• 定向耦合器（Directional couplers）： 在 SSPA 的輸入和輸出端放置定向耦合器，在不中斷主訊號路徑的情況下提取一小部分訊號，以便進行功率量測和分析。
• 功率感測器（Power sensors）： 連接到每個耦合器，峰值功率感測器（例如：Boonton RTP5000 系列即時峰值功率感測器）捕捉雷達脈衝的功率波形，包括過衝、下陷和振鈴等失真現象。

技術比較與優劣勢分析：測試儀器選擇考量

選擇合適的測試儀器對於建立精準且成功的測試配置至關重要，例如，Maury Microwave 的 MPA 系列驅動放大器是理想的解決方案，能提供潔淨、穩定的脈衝，以維持輸入待測物（DUT）訊號的品質。

在峰值功率感測器方面，必須考慮多項性能特性，以確保快速、精準且可靠的測試結果：

製造或實作挑戰與研究突破：Boonton RTP5000 系列的優勢

Maury Microwave 的 RTP5000 系列峰值功率感測器 正是為滿足這些嚴苛要求而設計，提供捕捉、量測和分析微小但重要的脈衝失真所需的卓越性能。

RTP5000 系列即時峰值功率感測器焦點規格：

• 頻率範圍：
  50 MHz 至 40 GHz，覆蓋廣泛的雷達與無線通訊頻段。
• 靈敏度：
  脈衝量測靈敏度高達 -50 dBm，能夠精確捕捉微弱訊號細節。
• 上升時間：
  小於 3 ns，確保對快速上升的脈衝邊緣進行忠實捕捉。
• 取樣率：
  100 MSamples/s（連續取樣率）；10 GSamples/s（有效取樣率），提供極高的時間解析度，捕捉瞬態現象。
• 時間解析度：
  100 奈秒（picoseconds），能夠精確區分極短的脈衝特徵。
• 最小脈衝寬度：
  能夠對窄至 10 奈秒的脈衝進行量測，適用於要求極高時間解析度的雷達應用。
• 量測速度：
  每秒 100,000 次，實現高效且實時的脈衝特性化。
• 無間隙採集：
  能夠從幾乎無限數量的連續脈衝或事件中採集結果，確保資料的完整性。

應用場景與市場潛力：精準量測的實際效益

配備理想驅動放大器和峰值功率感測器的測試配置，能確保工程師們滿懷信心地捕捉脈衝量測數據，並將系統性能維持在最高水平，這對於航空航天、國防、通訊等高科技產業至關重要，精準的脈衝特性化不僅能提升雷達的目標偵測與追蹤能力，還能優化系統效率、延長元件壽命，並確保符合嚴格的行業標準與法規要求。

未來發展趨勢與技術展望：智能化與多功能整合

隨著雷達技術的不斷演進，脈衝形狀的複雜性與量測挑戰也將隨之增加，未來的趨勢將指向更高頻率、更短脈衝寬度、更複雜調變方式的雷達系統。這將驅使測試儀器朝向更高取樣率、更寬頻寬、更智能化分析的方向發展，例如：整合機器學習演算法以自動識別並分類複雜的脈衝失真模式，多功能整合的測試平台也將成為主流，簡化測試配置並提升量測效率。

結論

從上述分析不難看出，雷達脈衝的「形狀」並非微不足道的技術細節，它實則是決定雷達系統能否精準、可靠運作的核心所在；每一個細微的過衝、振鈴或下陷，都可能如同在雷達的「耳」中加入雜訊，使其對真實世界的感知模糊不清；因此，對脈衝形狀進行精準的特性化與量測，不僅是工程師的技術挑戰，更是確保航空安全、國土防衛乃至未來智慧交通與通訊系統基石的戰略要務；透過選擇如 RTP5000 系列即時峰值功率感測器 這類具備卓越性能的測試工具，我們得以確保雷達系統在最複雜的電磁環境中，依然能夠洞察秋毫，實現其預期的使命。
