深入剖析統計性量測：精準掌握現代通訊訊號特性及其對系統效能的影響
在無線技術以前所未有速度蓬勃發展的時代，特別是隨著行動通訊邁向 5G/6G、Wi-Fi 技術的持續升級以及物聯網 (IoT) 裝置的大量部署，對射頻 (RF) 功率量測的精準度與深度提出了更高的要求。這些量測不僅是驗證基礎設計效能、確保符合國際法規標準（例如 FCC、ETSI 的規範）以及遵循安全操作規範的基石，更是優化整體系統效能、提升使用者體驗的關鍵；當代通訊系統廣泛採用如正交分頻多工 (OFDM) 這類複雜的數位調變技術，這些技術雖然能有效提升頻譜效率與傳輸速率，但也使得訊號在時域上呈現出近似雜訊的隨機特性，其峰均功率比 (Peak-to-Average Power Ratio, PAPR) 遠高於傳統的包絡恆定訊號，在這種情況下，傳統的平均功率量測方法，僅能提供訊號的整體能量概念，卻無法捕捉到關鍵的峰值事件或訊號的統計分佈特性，因此往往不足以完整且精確地描繪訊號的全貌。
為此，峰值功率量測與統計性量測已成為分析與驗證此類複雜訊號不可或缺且更為有效的方法，在眾多用以描述數位調變訊號統計特性的工具中，互補累積分佈函數 (CCDF) 及其直接關聯的波峰因數 (Crest Factor) 量測，被公認為能夠提供進行精準訊號特性分析所需之重要資訊的有效手段；透過這些進階量測，工程師不僅能了解訊號的平均功率，更能掌握其峰值功率的出現機率與幅度，這對於評估功率放大器的線性度要求、避免訊號失真、預防元件損壞以及優化網路覆蓋與容量都至關重要；這些量測的應用範圍涵蓋了從元件級特性分析、模組整合驗證到系統級效能評估的整個產品開發週期。
為何峰值功率與統計性量測在現代通訊中不可或缺？
當訊號，特別是採用高階數位調變技術（如 OFDM、QAM）的訊號，在時域上呈現出近似雜訊且具有高動態範圍的特性時，僅憑傳統的平均功率計讀數，就如同試圖從一段嘈雜的錄音中辨識細微的聲音一樣，極具挑戰性，這種情況在現代無線通訊系統中屢見不鮮，例如 LTE、5G NR 行動通訊網路，以及高傳輸量的 Wi-Fi 6/7 標準；傳統的平均功率量測雖然能反映訊號的長期能量水平，但對於那些短暫出現卻可能對系統造成嚴重影響的功率峰值則無能為力。
峰值功率量測的重要性在於它能夠捕捉到這些瞬態的功率峰值，並藉此計算出關鍵的波峰因數參數。波峰因數明確定義為訊號波形的峰值振幅與其均方根值 (RMS Power) 或平均功率之間的比率，直觀地表達了訊號波形峰值的劇烈程度或「突波性」（具體計算方式可參考圖 1）；舉例而言，廣泛應用於寬頻通訊的 OFDM 訊號，由於其多載波疊加的特性，本質上就容易產生較高的波峰因數，其數值通常可能達到 10 dB 甚至 12 dB 以上，如此高的波峰因數表示訊號的瞬時功率可能遠高於其平均功率。
為了確保射頻訊號路徑中各個主動元件（尤其是功率放大器）能夠在線性區域穩定工作，避免產生非線性失真（如諧波、交互調變產物）進而導致訊號品質下降（例如誤差向量幅度 (EVM) 劣化、鄰道洩漏功率比 (ACLR) 超標），設計時必須將訊號的波峰因數仔細納入考量；實際應用中，通常會採用所謂的輸入功率回退 (IBO) 策略，即刻意降低輸入到功率放大器等元件的平均功率，使其峰值功率依然落在元件的線性操作範圍內；然而，過度的 IBO 會直接導致功率放大器的效率降低，並縮減無線通訊系統的有效覆蓋範圍或服務品質，這顯然不是最理想的解決方案；因此，產業界已投入大量的研發資源於各種波峰因數降低 (CFR) 技術，例如訊號削峰 (Clipping)、選擇性映射 (Selective Mapping, SLM)、部分傳輸序列 (Partial Transmit Sequence, PTS) 等，目標是在不顯著犧牲訊號品質的前提下，有效降低訊號的波峰因數。而精準的峰值功率量測和波峰因數分析，正是評估這些 CFR 技術有效性以及優化其演算法參數的基礎。

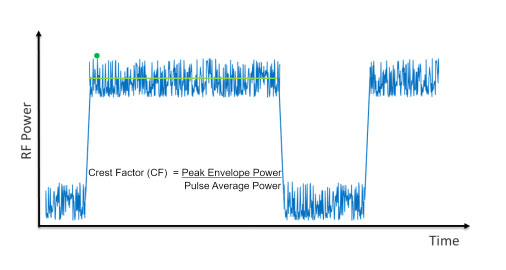

脈衝訊號波形的波峰因數示意圖
此圖清晰展示了波峰因數的計算方式，即訊號的峰值包絡功率 (Peak Envelope Power) 與脈衝平均功率 (Pulse Average Power) 之間的比值。對於複雜調變訊號，理解這一比率對於評估訊號的動態範圍至關重要。
超越單一數值：CCDF 曲線揭示更深層的訊號動態行為與統計特性
雖然波峰因數提供了一個簡潔的單一數值來描述訊號的峰值特性，但僅憑此數值尚不足以完整描繪訊號在統計意義上的行為，許多射頻設計與測試工程師期望獲得更進一步的相關資訊，例如：訊號功率超過某一特定位準的機率有多大？或者說，某一特定大小的波峰因數發生的頻率有多高？這正是 CCDF 曲線能夠提供的關鍵洞察。
CCDF 曲線透過圖形化的方式，統計性地呈現了訊號功率位準的分布狀況，具體而言，它顯示了訊號的功率在多大比例的時間內會處於或高於其平均功率位準的某一特定值，換句話說，它量化了特定大小的波峰因數或功率峰值發生的頻率（參見圖 2 的範例），在標準的 CCDF 圖中，X 軸通常表示相對於平均訊號功率的功率差值（單位為 dB），此值即為波峰因數；Y 軸則表示訊號功率處於或高於 X 軸所定義之該功率位準的時間百分比，亦即發生機率；因此，Y 軸上的點位越高，則代表該 X 軸對應的功率位準（或波峰因數）在訊號中出現得越頻繁，其發生的機率也越高。
透過分析 CCDF 曲線，工程師可以獲得遠比單一波峰因數值更豐富的資訊，例如：可以確定訊號功率有 0.01% 的機率會超過平均功率多少 dB，這個資訊對於設定功率放大器的壓縮點 (Compression Point) 或評估系統的容錯能力至關重要；不同的調變方式、編碼方案或訊號內容（例如影像串流或語音通話）都會產生特徵各異的 CCDF 曲線。因此，CCDF 量測不僅能用於驗證訊號是否符合特定通訊標準（如 3GPP 對 LTE/5G 訊號的 CCDF 有明確規範），還能用於比較不同 CFR 技術的效果，或是在系統整合階段診斷潛在的訊號品質問題，例如由於非線性元件引起的訊號峰值再生。

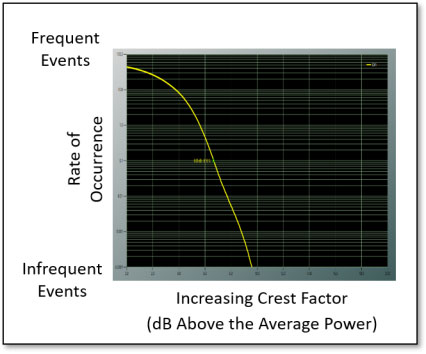

CCDF 分佈圖範例
此 CCDF 圖的 X 軸表示高於平均功率的 dB 值 (即波峰因數)，Y 軸表示事件發生的機率 (Rate of Occurrence)，曲線顯示了不同波峰因數出現的頻繁程度，越往圖的左上方，表示較低的波峰因數出現頻率越高；越往右下方，表示極高的波峰因數雖然可能發生，但其機率非常低。
Boonton 解決方案：提供精準且高效的雜訊特性訊號特性分析能力
要對前述類雜訊的複雜調變訊號進行精確的峰值功率與 CCDF 特性分析，需要依賴專業的量測儀器與感測技術，Boonton 以其在射頻功率量測領域的深厚積累，提供了包括PMX40 射頻功率計在內的一系列解決方案，PMX40 射頻功率計不僅具備傳統桌上型功率計的完整功能與穩定性，更特別強化了對現代複雜訊號的分析能力，其內建的「統計模式 (Statistical Mode)」專為擷取詳盡的波峰因數量測數據以及繪製精確的 CCDF 分佈圖而設計。
PMX40 的優勢在於其能夠結合 Boonton 旗下的高效能 USB 功率感測器系列，例如廣受好評的 RTP5000 即時峰值功率感測器系列，這些感測器通常擁有極寬的影像頻寬 (Video Bandwidth)、高速的取樣率以及出色的動態範圍，確保了即使是變化極快、峰值極高的訊號也能被準確捕捉與分析；PMX40 的統計模式能夠處理來自感測器的大量取樣數據，並在儀器內部進行即時運算，快速產生 CCDF 曲線以及如峰值功率、平均功率、波峰因數、峰均比 (PAPR) 等多項關鍵參數；其 USB 感測器的彈性設計也使得測試配置更為靈活，無論是在研發實驗室進行元件特性分析，還是在生產線上進行快速驗證，甚至是在外場進行系統維護，都能提供便利且可靠的量測能力；透過此類精密的量測解決方案，工程師能夠深入洞察先前難以捉摸的訊號特性，進而更有效地優化設計、排除故障並確保產品符合嚴格的效能指標。
統計性量測乃現代通訊技術精進與系統優化之關鍵基石
綜合來看，隨著無線通訊技術向更高頻寬、更複雜調變以及更嚴苛效能指標的方向持續演進，傳統的、僅側重於平均值的功率量測方法，已經難以滿足現代工程實務對於訊號完整特性分析的深度需求；峰值功率量測與涵蓋波峰因數分析及 CCDF 曲線描繪的統計性量測，已經從輔助工具轉變為評估與驗證，如 OFDM、5G NR、Wi-Fi 6/7 等先進通訊系統中類雜訊訊號特性的核心與標準手段。
這些進階的量測方法之所以關鍵，在於它們能夠提供關於訊號動態行為的、遠比單一平均值更為豐富且具洞察力的資訊，工程師藉此不僅能準確了解訊號峰值的發生機率與其相對於平均功率的幅度，更能進一步預測這些峰值對系統元件（特別是功率放大器）線性度、效率以及整體訊號品質（如 EVM、ACLR、頻譜再生 (Spectral Regrowth)）可能造成的影響；這些資訊對於射頻前端模組設計、功率放大器選擇與偏置設定、波峰因數降低 (CFR) 演算法的開發與驗證，乃至於整體系統鏈路的預算分配與效能優化，都具有不可替代的參考價值。
Boonton 所提供的如 PMX40 射頻功率計 與高效能的 RTP5000 即時峰值功率感測器 系列，正是為了應對這些挑戰而設計，其精密的「統計模式」結合了高速、高頻寬的感測技術與強大的內部資料處理能力，為工程師在無線通訊基礎設施、衛星通訊、航太國防電子、半導體自動化測試 (ATE) 以及電磁相容性 (EMC) 等多個高科技領域的研發、生產與驗證工作，提供了至關重要的技術支援，它們確保了工程師能夠獲取準確、可重複的量測數據，從而加速產品開發週期、提升產品質量，並確保最終產品能夠在複雜的實際應用環境中穩定、高效地運作。因此，可以毫不誇張地說，精準且全面的統計性量測技術，不僅是解決當前複雜訊號分析難題的利器，更是推動現代通訊技術持續創新、系統效能不斷突破的關鍵基石。
