脈衝功率量測技術詳解
從基礎原理到前瞻應用與挑戰

在無線通訊、雷達系統、醫學影像乃至國防航太等尖端領域，射頻 (RF) 訊號的精確傳輸與分析至關重要，而其中「脈衝」(Pulsed) 或「突發」(Bursted) 式的 RF 訊號應用尤為廣泛，這類訊號不僅功率位準是考量重點，其波形的「形狀」，也就是 RF 功率包絡 (RF power envelope)，同樣對系統效能有著決定性的影響；想像一下，雷達系統若無法精準掌握發射脈衝的寬度與峰值，便可能錯失目標或誤判距離；而新一代無線通訊若對脈衝的上升下降時間控制不當，則可能導致嚴重的訊號干擾。因此，透徹理解並精準量測脈衝功率，已成為現代 RF 工程師不可或缺的核心技能。

本文將深入剖析脈衝功率量測的基礎概念、關鍵參數定義、核心原理，探討其在不同應用領域的重要性，並解析當前技術面臨的挑戰與未來發展趨勢；同時，我們也將介紹如 Boonton PMX40 RF 功率計 等先進測試設備如何協助工程師克服難題，實現高效且精準的量測。

脈衝功率量測是什麼？為何重要？

脈衝功率量測，顧名思義，是針對非連續、呈脈衝形式出現的 RF 訊號進行功率相關參數的量化分析；相較於連續波 (CW) 訊號，脈衝訊號在特定時間內集中能量，能以較低的平均功率實現極高的峰值功率，這在雷達系統中用以提升偵測距離與解析度，或在通訊系統中用以提高頻譜效率與抗干擾能力，都具有顯著優勢。

為何精確量測脈衝功率如此重要？

1. 系統效能驗證：
   確保如雷達、電子戰、5G/Wi-Fi 通訊等系統的發射功率、脈衝形狀符合設計規格，從而保證其應有的覆蓋範圍、偵測精度或通訊速率。
2. 組件特性分析：
   評估放大器、發射器等 RF 組件在脈衝操作下的真實性能，如線性度、壓縮點、效率等，避免過驅動或損壞。
3. 故障排除與優化：
   當系統出現異常時，精確的脈衝參數能快速定位問題所在，是來自訊號源、放大鏈路還是天線匹配。
4. 法規遵循：
   許多無線設備的發射功率與頻譜特性受到嚴格規範，脈衝量測是確保合規的必要手段。

為了讓業界對於脈衝訊號的描述有共通語言，IEEE 等標準組織定義了一系列關鍵術語，接下來，我們將逐一解析這些重要參數。

核心原理深入解析

脈衝訊號的運用，其核心在於能量的時域調控，透過在短時間內開啟 RF 能量，而在其餘時間關閉，系統得以在需要時傳遞高峰值功率，同時在整體上節省能源消耗，並減少對其他系統的潛在干擾，這種「開關」特性，也使得其分析比連續波更為複雜，需要關注功率隨時間變化的動態特性。

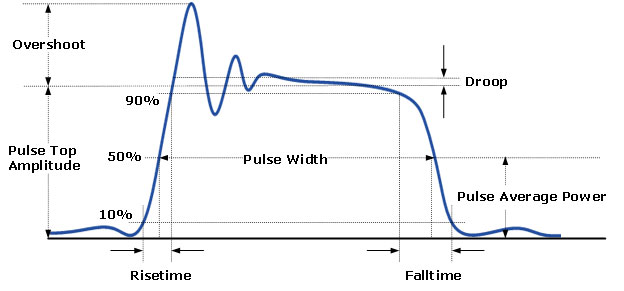

圖 1 是一個典型的脈衝訊號示意圖，其中包含了多個描述其特性的關鍵點：
圖中標示了脈衝頂部振幅、過衝 (Overshoot)、下垂 (Droop)、脈衝寬度 (通常定義在 50% 幅度處)、上升時間 (通常定義在 10% 至 90% 幅度之間)、下降時間 (通常定義在 90% 至 10% 幅度之間) 以及脈衝平均功率 (Pulse Average Power) 的概念性位置，這些參數是評估脈衝訊號品質與特性的重要指標。

關鍵技術細節與規格探討

以下是 IEEE 等組織針對脈衝訊號所定義的關鍵術語與解釋：

• 上升時間 (Rise time)：
  訊號從指定的低值（通常為脈衝幅度的 10%，稱為近端線 Proximal Line）變化到指定高值（通常為脈衝幅度的 90%，稱為遠端線 Distal Line）所需的時間；簡言之，即首次穿越近端線至首次穿越遠端線的時間間隔，此參數對評估系統的反應速度至關重要。
• 下降時間 (Fall time)：
  訊號從指定高值變化回指定低值所需的時間，亦即，最後一次穿越遠端線至最後一次穿越近端線的時間間隔，與上升時間共同決定了脈衝的陡峭程度。
• 週期 (Period)：
  在重複出現的脈衝序列中，兩個連續脈衝上相同參考點之間的時間間隔。
• 脈衝寬度 (Pulse Width)：訊號首次穿越中間線 (Mesial Line，通常定義為脈衝幅度的 50%) 與第二次穿越該線的時間間隔。這是脈衝持續作用的有效時間。
• 關閉時間 (Off-time)：
  重複脈衝處於其「關閉」狀態的時間，等於脈衝週期減去脈衝寬度。
• 脈衝重複頻率 (Pulse Repetition Frequency, PRF)：
  重複訊號每秒傳輸的脈衝數量，通常以脈衝/秒 (pulses per second, pps) 為單位，或換算為赫茲 (Hz)；PRF = 1 / Period。
• 工作週期 (Duty Cycle)：
  脈衝開啟時間與關閉時間的比率，或更精確地說是脈衝寬度與訊號週期的比值；Duty Cycle = Pulse Width / Period，此百分比反映了訊號作用的密集程度。
• 峰值功率 (Peak Power)：
  所擷取波形的最大功率位準，也定義為脈衝的峰值振幅，這是脈衝所能達到的最高瞬間能量。
• 脈衝功率 (Pulse Power)：
  在脈衝寬度內的平均功率位準。
• 平均功率 (Average Power)：
  一個脈衝週期內的平均功率位準，Average Power = Peak Power * Duty Cycle (對於理想方波脈衝而言)。
• 過衝 (Overshoot)：
  訊號超過脈衝頂部振幅的幅度，過大的過衝可能損壞組件或產生額外頻譜分量。
• 下垂 (Droop)：
  在脈衝頂部內，訊號低於脈衝頂部振幅的幅度偏差，反映了脈衝頂部的平坦度。
• 脈衝頂部振幅 (Pulse Top Amplitude)：
  頂部線的振幅，代表脈衝的第二個標稱狀態，由 IEEE 定義。
• 脈衝底部振幅 (Pulse Bottom Amplitude)：
  基線的振幅；由 IEEE 定義，基線是脈衝波形的兩個部分，代表脈衝偏離並最終返回的第一個標稱狀態。
• 邊緣延遲 (Edge Delay)：
  顯示器左邊緣與波形上任一斜率的首次中間線轉換位準之間的時間；中間線是位於脈衝中間，幅度為脈衝幅度特定百分比（通常為 50%）的參考線；而首次轉換位準是脈衝波形在基線和頂線之間的主要轉換（通常稱為上升緣）。
• 通道間延遲 (Inter-Channel Delay)：
  使用兩個感測器在兩個通道上，兩個不同脈衝的中間線位準之間的時間差。

技術比較與優劣勢分析 傳統上，工程師可能使用示波器或頻譜分析儀來觀測脈衝訊號。然而，對於精確的功率量測，特別是峰值功率與脈衝包絡分析，專用的峰值功率計展現出明顯優勢：

奧創系統所提供的 Boonton 功率錶與感測器 產品線，例如 RTP5000 即時峰值功率感測器 和 RTP4000 即時功率感測器，正是專為應對複雜 RF 訊號量測而設計。

實作挑戰與研究突破

精準量測脈衝功率並非易事，尤其隨著技術發展，脈衝訊號的特性也日益複雜，帶來諸多挑戰：

1. 高波峰因數 (Crest Factor)：
   脈衝訊號的峰值功率遠高於平均功率，對量測儀器的動態範圍和線性度要求極高。
2. 快速邊緣與寬頻寬：
   極短的上升/下降時間表示訊號包含豐富的高頻成分，要求感測器和儀器具備足夠的頻寬以避免波形失真。
3. 觸發精度：
   準確捕捉不規則或低工作週期的脈衝，需要高靈敏度且穩定的觸發系統。
4. 即時處理能力：
   對於複雜調變脈衝或進行統計分析，儀器需具備強大的即時訊號處理能力。

為應對這些挑戰，現代峰值功率計如 Boonton PMX40 RF 功率計，在技術上取得了顯著突破，PMX40 不僅能提供高達 195 MHz 的影像頻寬和 10 GS/s 的有效取樣率，更重要的是它能自動完成多達 16 種脈衝參數的量測，涵蓋了前述所有關鍵定義。這對研發工程師而言是一大福音，PMX40 能大幅簡化繁瑣的設定與手動計算過程，讓工程師能更專注於設計驗證與系統優化，而非耗時於量測本身，其直觀的觸控螢幕介面和強大的資料分析功能，能快速呈現脈衝的完整特性，無論是平均功率、峰值功率、還是複雜的脈衝包絡，都能一目了然，從而加速產品開發週期、提升研發效率並確保最終產品的品質與可靠性；此外，奧創系統亦提供如 4500C RF 峰值功率分析儀 及 4240 RF 功率計 等多樣化選擇，滿足不同應用需求。

應用場景與市場潛力 脈衝功率量測技術的應用遍及各個高科技產業：

• 雷達系統：
  軍事防禦、氣象預報、航空管制、汽車自動駕駛 (ADAS) 中的雷達，其偵測距離、解析度和目標識別能力均高度依賴精確的脈衝發射與接收。
• 無線通訊：
  5G、Wi-Fi 6/7、衛星通訊等系統採用複雜的脈衝調變技術以提升頻譜效率和傳輸速率，對功率控制和訊號品質要求嚴苛。
• 電子戰 (EW)：
  干擾與反干擾、訊號情報蒐集等應用，需要快速準確地分析敵我雙方的脈衝訊號特徵。
• 半導體測試：
  功率放大器、混頻器等 RFIC 在脈衝工作條件下的性能驗證。
• 醫療電子：
  核磁共振 (MRI)、超音波成像等設備，其 RF 脈衝的精確控制直接影響成像品質。
• 工業應用：如電漿產生、非破壞檢測等，也可能用到高功率脈衝。
• 電磁相容性 (EMC) 測試：
  評估電子設備在脈衝干擾下的耐受性。
• 科學研究：
  粒子加速器、核融合實驗等領域，對高能脈衝的精密控制與量測是實驗成功的基礎。

隨著物聯網 (IoT)、自動駕駛、低軌衛星等新興應用的蓬勃發展，對 RF 脈衝技術的需求將持續增長，脈衝功率量測的市場潛力巨大，未來發展趨勢與技術展望 展望未來，脈衝功率量測技術將朝以下方向演進：

1. 更高頻寬與取樣率：
   因應毫米波 (mmWave) 及太赫茲 (THz) 頻段的應用，量測設備需具備更寬的分析頻寬和更快的取樣速度。
2. 更複雜訊號分析能力：
   除了傳統脈衝參數，未來儀器需能解調和分析帶內調變的脈衝訊號，如線性調頻 (Chirp) 或相位編碼脈衝。
3. 即時與統計分析強化：
   對長時間擷取的脈衝序列進行即時統計分析，如脈衝振幅機率分佈 (PAP) 或互補累積分布函數 (CCDF)，以更全面評估訊號特性。
4. AI 與機器學習導入：
   利用 AI 演算法自動辨識異常脈衝、預測系統故障或優化量測流程。
5. 小型化與整合化：
   如 CPS2000 連接型功率感測器 這類 USB 介面的感測器，將更易於整合至自動化測試系統或便攜式應用中，奧創系統提供的 Boonton 峰值、連續波、平均功率感測器系列，亦是此趨勢的體現。
6. 多通道同步量測：
   針對 MIMO、相控陣列雷達等應用，多通道同步脈衝分析能力將更為重要。

關鍵脈衝訊號參數彙整

精準的脈衝功率量測是確保現代高科技系統發揮其最佳效能的基石，從雷達到無線通訊，再到前沿的科學研究，對脈衝訊號特性的深入理解與精確掌控，直接關係到系統的成敗；透過對上升時間、脈衝寬度、峰值功率等關鍵參數的嚴格把控，工程師得以驗證設計、優化性能並排除故障。

面對日益複雜的脈衝訊號形式與更嚴苛的量測需求，如 Boonton PMX40 RF 功率計 等先進測試儀器，憑藉其自動化量測能力、高精度以及友善的操作介面，已成為研發工程師不可或缺的利器，有效地將他們從繁複的量測工作中解放出來，專注於創新與突破；隨著技術的持續演進，脈衝功率量測的未來必將朝向更寬頻、更智慧、更整合的方向發展，為人類科技的進步提供堅實的量測支撐。
