RF 功率量測終極指南
深入剖析峰值與平均功率的差異

在日新月異的射頻 (RF) 與微波產品設計及生產領域，功率量測無疑扮演著基石般的角色，其準確性直接影響著產品的性能、穩定性乃至合規性，然而，看似基礎的「平均功率」與「峰值功率」等術語，在客戶與測試設備供應商之間，乃至於不同工程師的認知中，卻時常存在著細微甚至顯著的定義差異，這種溝通上的模糊地帶，可能導致錯誤的規格設定、不符預期的測試結果，以及潛在的設計風險。

因此，建立一套共通且精確的功率量測術語體系，對於高效溝通與精準工程至關重要，本文旨在深入剖析 RF 功率量測中常見的關鍵概念，釐清峰值功率與平均功率的多重涵義，探討其正確的量測方法，並結合奧創系統所提供的專業功率錶與感測器解決方案，助您在複雜的 RF 世界中撥開迷霧，實現精準可靠的功率量測。

峰值功率的迷思：您要的是「最大振幅」還是「包絡功率」？

當提及「峰值功率」(Peak Power) 時，許多人的直覺反應可能是訊號波形上的單一最高點，然而，在 RF 量測的專業語境下，這個詞彙的意涵可能更為複雜，我們需要釐清，所追求的峰值功率，究竟是指待測裝置 (DUT) 輸出訊號包絡功率 (Envelope Power) 的瞬時最大振幅，還是指包絡功率本身這個隨時間變動的函數，這兩者有著本質的區別。

讓我們先來理解包絡功率 (Envelope Power)，它是指 RF 載波訊號在經過一個或數個週期平均之後，由於調變或失真 (distortion) 等因素所引起的振幅隨時間變化的函數，可以將其想像成描繪 RF 訊號外層輪廓的曲線，而工程師們經常尋求的一個高度關注的量測值，則是峰值包絡功率 (Peak Envelope Power, PEP)，其定義為包絡功率對時間函數曲線上的最大值，也就是整個包絡功率在時間軸上的最高點。

為了更直觀地理解，我們可以參考一個典型的脈衝訊號示意圖：圖中藍色曲線通常表示隨時間變化的包絡功率，而綠色標示出的該曲線最高點，即為峰值包絡功率 (PEP)，釐清這兩者的差異，是精準描述與量測峰值訊號特性的第一步。

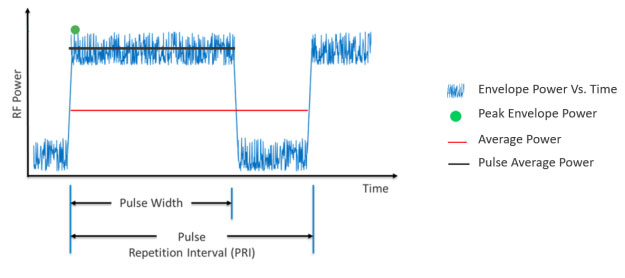

圖 1：RF 功率量測中關鍵術語視覺化：此圖例示了包絡功率的動態變化、其瞬時最大值峰值包絡功率 (PEP)、涵蓋整個脈衝重複間隔 (PRI) 的平均功率，以及僅針對脈衝有效期間的脈衝平均功率，理解這些參數的差異對於精準 RF 量測至關重要。


平均功率的雙重定義：您關心的是「整個波形」還是「脈衝本身」？

同樣地，「平均功率」(Average Power) 一詞在應用於脈衝訊號或非連續訊號時，也可能產生至少兩種不同的解讀，進而影響量測策略與結果判讀，若未明確溝通，工程師可能量測到一個「平均值」，卻非預期中能反映特定物理意義的那個「平均值」。

第一種常見的定義，是指在整個脈衝重複間隔 (Pulse Repetition Interval, PRI) 內的平均功率，這個值同時考量了訊號有效發射的突波 (burst) 期間以及下一個脈衝到來之前的靜默時間或低功率間隔，在示意圖中，這通常由紅色標線指示，代表了訊號在一個完整工作循環內的總體平均能量水平。


另一種平均功率的定義，則更聚焦於訊號作用的本身，我們稱之為脈衝平均功率 (Pulse Average Power)，它僅計算訊號突波期間的平均功率，排除了脈衝與脈衝之間的無訊號或低功率時段，在示意圖中，這通常以黑色標線指示，更能反映脈衝發射時的實際功率強度。顯然，對於同一個脈衝訊號，PRI 平均功率由於包含了「休息」時間，其數值通常會小於脈衝平均功率。

關鍵衍生參數：波峰因數 (Crest Factor / PAPR) 的精準計算

在對調變訊號，尤其是具有高峰值特性的現代通訊訊號進行分析時，波峰因數 (Crest Factor)，也常被稱為峰均功率比 (Peak-to-Average Power Ratio, PAPR)，是一個極具參考價值的參數，它描述了訊號峰值功率與其平均功率之間的相對關係，對於評估放大器線性度、訊號失真以及系統動態範圍等至關重要。

波峰因數的定義為峰值包絡功率 (PEP) 與平均功率的比值，然而，由於前述平均功率存在兩種不同定義，波峰因數的計算也會相應地產生兩種結果：

1. Crest Factor = PEP / PRI 平均功率
2. Crest Factor = PEP / 脈衝平均功率

由此可見，若在溝通或規格制定時未能明確指定所採用的平均功率定義，那麼計算出的波峰因數將可能大相逕庭，甚至導致錯誤的系統設計或元件選型，因此，在討論波峰因數時，同步釐清其分母（平均功率的類型）是確保準確性的關鍵前提。

量測儀器與技術選擇：奧創系統如何助您一臂之力？

理解了不同功率定義的細微差別後，選擇合適的量測儀器與技術便成為實現精準量測的核心，市面上的功率感測器主要可分為平均功率感測器與峰值功率感測器兩大類，它們在設計原理與適用場景上各有側重，奧創系統提供了多種功率錶與感測器，能滿足不同的量測需求。


平均功率感測器的角色與應用

平均功率感測器  (Average Power Sensors)，顧名思義，其設計目標是量測輸入訊號在一段時間內的平均功率，對於連續波 (CW) 訊號，或需要了解整個波形（包含開與關狀態）平均能量的調變訊號而言，平均功率感測器是理想的選擇，它通常給出的是前文所述的 PRI 平均功率。

值得注意的是，即使使用平均功率感測器，在特定條件下我們依然可以推算出脈衝平均功率，這需要一個兩步驟的計算過程：

首先，取得或已知訊號的工作週期 (Duty Cycle)，其定義為脈衝寬度 (Pulse Width) 與脈衝重複間隔 (PRI) 的比值，即：Duty Cycle = Pulse Width / PRI；工作週期通常是一個已知參數或可透過其他方式量測。

接著，利用已量測到的 PRI 平均功率和計算出的工作週期，便可得到脈衝平均功率：Pulse Average Power = PRI 平均功率 / Duty Cycle。

奧創系統提供的 Boonton 平均功率感測器系列 以及現代化的 CPS2000 連接式功率感測器，皆適用於需要高精度、高穩定性平均功率量測的應用場景，搭配如 PMX40 RF 功率錶 或 4240 RF 功率錶 主機使用，能夠為研發工程師提供可靠的平均功率數據。

峰值功率感測器 (Peak Power Sensors) 的特性與優勢

相較於平均功率感測器，峰值功率感測器則具備了更為複雜的訊號捕捉與處理能力，其核心優勢在於擁有觸發 (triggering) 功能，這使得它們能夠精準地針對訊號的特定部分（如脈衝的上升緣）進行同步，並進行與脈衝特性緊密相關的量測，例如：直接讀取峰值包絡功率 (PEP) 和脈衝平均功率，而無需額外計算。

對於需要分析脈衝訊號細節、捕捉瞬時峰值、或評估複雜調變訊號（如雷達、無線通訊系統中的訊號）特性的應用，峰值功率感測器是不可或缺的工具，奧創系統在這方面提供了多種先進的解決方案，如 RTP5000 即時峰值功率感測器 和 RTP4000 即時功率感測器，這些感測器憑藉其高速取樣與即時處理能力，能夠精確捕捉並分析快速變化的 RF 功率包絡。

若需要更全面的脈衝分析功能，例如檢視脈衝波形、量測上升/下降時間、脈衝寬度等詳細參數，則可選用如 4500C RF 峰值功率分析儀，它結合了峰值功率計的精確度與示波器的分析能力；同時，奧創系統也代理了多款 Boonton 峰值、連續波與平均功率感測器，為工程師提供了廣泛且專業的選擇空間。

為何精準的 RF 功率量測至關重要？

精準的 RF 功率量測並非僅僅是學術上的探討，它在實際的 RF 工程應用中具有舉足輕重的地位，直接關係到：

• 滿足法規規範：
  各國通訊管理機構對於無線電設備的發射功率都有嚴格規定，準確量測是確保產品合規上市的前提。
• 確保符合安全限制：
  特別是在高功率 RF 應用中，精確控制功率輸出，避免超過安全限值，對於保護操作人員與周邊設備至關重要。
• 優化系統效率：
  無論是功率放大器的效率，還是整個無線傳輸鏈路的能量使用效率，都需要基於準確的功率量測數據進行設計與調校。
• 保護組件免於損壞：
  過高的功率可能導致 RF 前端組件（如放大器、濾波器、天線等）的永久性損壞，精準監控功率有助於預防此類問題。

可以說，沒有精準的 RF 功率量測作為基礎，上述目標的達成將無從談起，這也突顯了釐清功率定義與選擇合適量測方案的迫切性。

奧創系統 (Ultrontek)：您值得信賴的 RF 量測夥伴

奧創系統作為專業的高頻微波測試設備供應商與服務提供者，長期致力於為台灣地區的研發工程師與生產單位提供先進、可靠的量測解決方案，奧創系統能有效地協助工程師應對各種 RF 功率量測挑戰，進行精確的訊號分析與產品性能驗證。

為了幫助讀者更清晰地梳理本文的重點資訊，以下提供兩個表格：

表格一：關鍵功率術語定義對照表

表格二：不同功率量測需求與感測器選用建議

精準始於清晰定義，高效源於正確選擇

總而言之，在 RF 功率量測的實踐中，建立並遵循一套共同且精確的術語體系是實現有效溝通與可靠結果的首要步驟，深刻理解「峰值功率」與「平均功率」背後的不同物理意義與數學定義，並根據具體的量測目標——無論是評估包絡特性、PRI 平均能量、脈衝內強度，還是分析波峰因數——來選擇最合適的量測方法與儀器，是每一位 RF 工程師的必修課。
奧創系統及其代理的 Boonton 等領導品牌的產品線，提供了從基礎到高階、從平均到峰值、從硬體到軟體的全方位 RF 功率量測解決方案，致力於協助廣大研發工程師攻克設計與測試中的種種挑戰，最終實現產品性能與可靠性的全面提升，讓每一次量測都更趨近真實，每一次設計都更具信心。
