Q/V 頻段與太赫茲測試:次世代 VHTS 衛星的毫米波量測挑戰與解決方案

Q/V 頻段與太赫茲測試:次世代 VHTS 衛星的毫米波量測挑戰與解決方案



在衛星通訊的歷史中,我們始終在追逐兩個目標:更小的天線更大的頻寬

從早期的 L 頻段、C 頻段,到目前主流的 Ku 與 Ka 頻段,頻譜資源的開發已經接近飽和,為了支撐次世代高通量衛星(Very High Throughput Satellite, VHTS)動輒數百 Gbps 甚至 1 Tbps 的傳輸需求,以及未來 6G 網路的星際鏈路(ISL),產業界別無選擇,只能向更高的頻譜荒野挺進:Q 頻段(33-50 GHz)、V 頻段(50-75 GHz),甚至是次太赫茲(Sub-THz)與太赫茲領域。

在這些極高頻段,可用頻寬不再是以數十 MHz 計算,而是動輒 2 GHz 以上的超大連續頻寬,這允許地面閘道器(Gateway)使用單一波束將海量數據送上太空(饋送鏈路, Feeder Link),再由衛星轉換為多個 Ka 頻段的點波束服務終端用戶,然而,當載波頻率超越 40 GHz 後,工程師面對的物理環境將發生劇變。

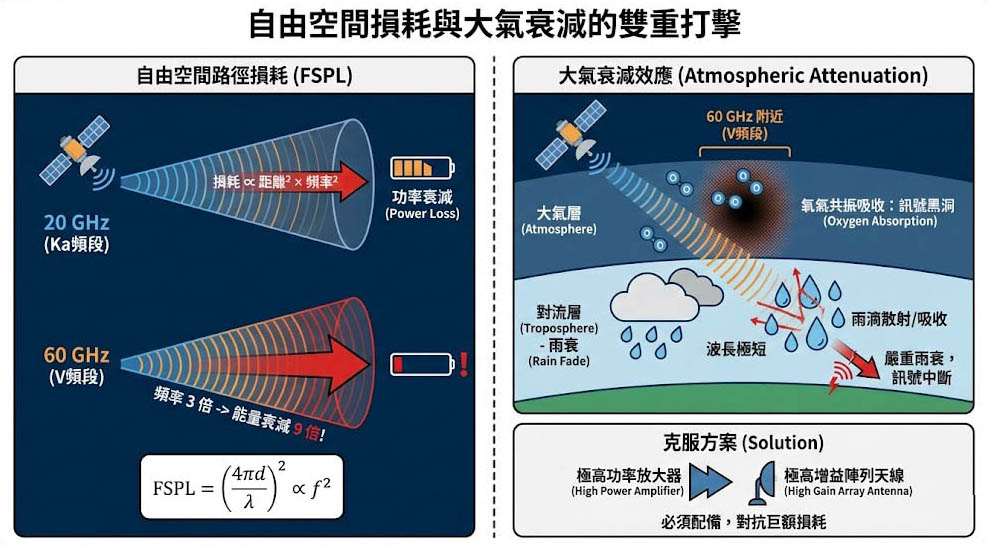

挑戰一:自由空間損耗與大氣衰減的雙重打擊

電磁波在真空中傳播時,其能量會隨著距離擴散,根據波動物理學的幾何關係,自由空間路徑損耗與「距離的平方」及「頻率的平方」成正比,當我們將通訊頻率從 20 GHz (Ka 頻段) 提升到 60 GHz (V 頻段) 時,僅僅因為頻率增加了三倍,訊號的能量衰減就會增加九倍。更嚴峻的是地球大氣層的吸收效應,在 V 頻段(約 60 GHz 附近),氧氣分子會與電磁波產生強烈的共振吸收,形成一道天然的「訊號黑洞」,此外毫米波的波長極短(與雨滴大小相近),這導致極為嚴重的「雨衰(Rain Fade)」,為了克服這些巨額損耗,衛星與地面站必須配備極高功率的放大器,並使用極高增益的陣列天線。

挑戰二:相乘效應放大的「相位雜訊」

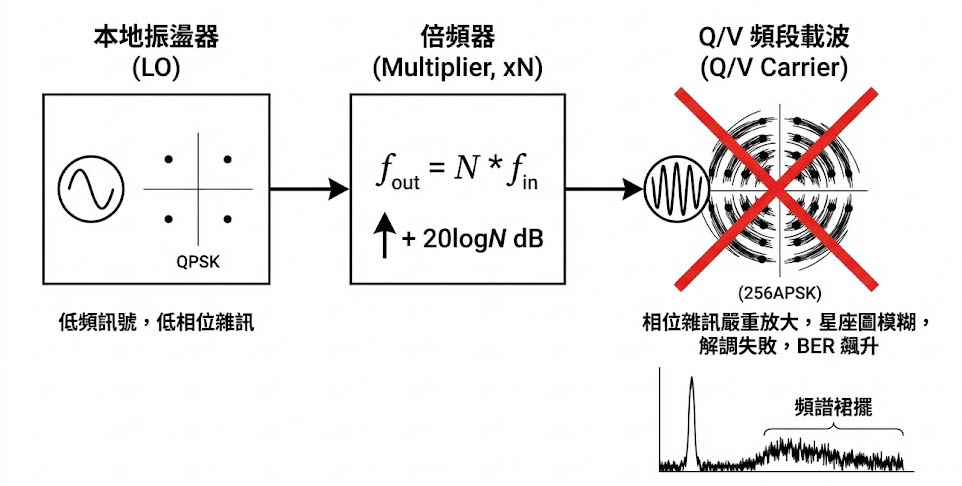

要產生 Q/V 頻段的載波,硬體通常無法直接振盪出如此高的頻率,而是依賴較低頻率的本地振盪器(LO)再透過倍頻器(Multiplier)將頻率乘上去,這裡隱藏著一個致命的數學陷阱:當您將頻率乘上 N 倍時,伴隨頻率產生的相位雜訊(Phase Noise)惡化量,會以對數關係急遽增加。相位雜訊在頻譜上表現為載波兩側的「裙擺」;在時域上,它就是時間抖動(Jitter),對於採用高階調變(如 64APSK 或 256APSK)的 VHTS 系統而言,星座圖上的符號點距離極近,被倍頻器嚴重放大的相位雜訊,會讓星座圖上的點變成模糊的圓弧狀(相位旋轉),輕易越過判決邊界,導致解調失敗、位元錯誤率(BER)飆升。

挑戰三:超寬頻帶來的「頻率響應平坦度」崩壞

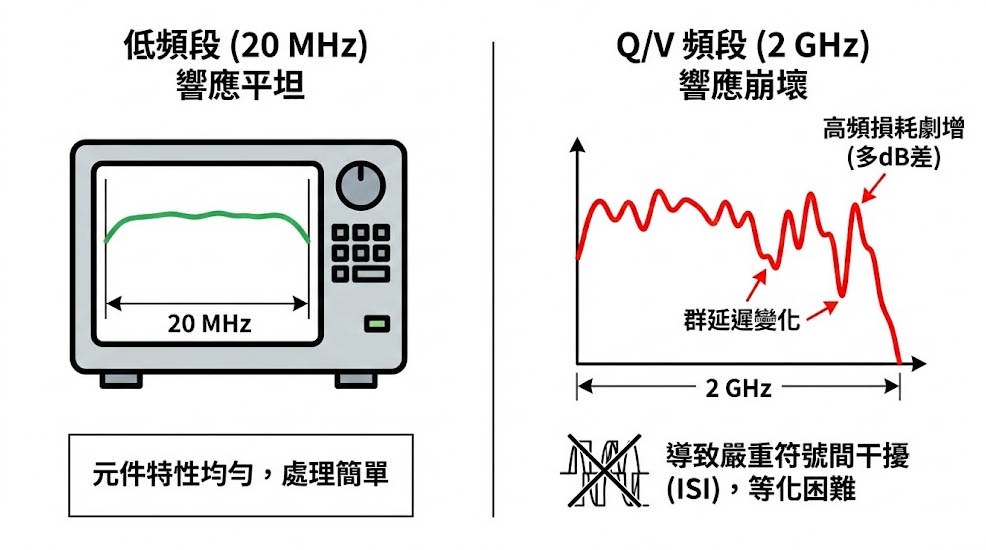

在低頻段,處理 20 MHz 的頻寬,要求頻率響應平坦是相對簡單的;但在 Q/V 頻段,一個通道的頻寬可能高達 2 GHz,在如此巨大的瞬時頻寬內,任何射頻元件(包含放大器、濾波器,甚至是一段短短的同軸電纜)都會表現出極不均勻的頻率響應,高頻端的損耗可能比低頻端多出好幾個 dB;訊號的高頻成分與低頻成分通過元件所需的時間也會不同(即群延遲變化),這會導致嚴重的符號間干擾(ISI);因此,在極高頻測試中,系統的等化(Equalization)與誤差校正變得與測試本身一樣困難。

挑戰四:測試環境的纜線災難 (Cable Loss)

在實驗室中,一段高品質的微波同軸電纜,在 60 GHz 時的損耗可能高達每公尺數個 dB,如果您在熱真空艙(TVAC)中進行測試,需要使用數公尺長的電纜將艙外的儀器連接到艙內的衛星酬載,那麼儀器發出的訊號在到達待測物之前,可能就已經衰減殆盡;反之,酬載發出的微弱訊號也會被電纜熱雜訊淹沒。

突破極限的毫米波測試矩陣

面對邁向 Q/V 頻段與太赫茲的物理高牆,傳統的射頻測試設備已完全失效,您需要的是一套原生支援極高頻段、具備超寬頻分析能力,且能克服極端環境纜線損耗的頂級量測基礎設施,奧創系統科技提供了 Rohde & Schwarz (R&S) 業界最尖端的微波與毫米波測試儀表,為次世代衛星酬載與零組件提供從研發到 TVAC 驗證的完整 Q/V 頻段解決方案。

核心引擎一:極高頻寬頻訊號生成 (R&S SMW200A)

要測試 VHTS 的極限,首先必須產生純淨且寬頻的毫米波激勵訊號。

  • 單機直達 67 GHz
    R&S SMW200A 向量訊號產生器 具備驚人的硬體架構,無需依賴繁瑣的外部升頻器,單機即可直接產生高達 67 GHz 的射頻訊號,這完美覆蓋了 Q 頻段與 V 頻段的核心應用範圍。
  • 2 GHz 內部調變頻寬:
    面對 VHTS 的超大容量需求,SMW200A 內建高達 2 GHz 的寬頻基頻產生器,工程師可以直接在儀器內部生成極其複雜的 DVB-S2X 寬頻多載波訊號,用以測試衛星轉發器與放大器的線性度與互調失真。

透過 R&S FE170ST 外部前端,SMW200A 可將頻率範圍進一步擴展至 D 頻段 (110 GHz - 170 GHz),為 6G 及未來衛星通訊做好準備

核心引擎二:透視極高頻的智慧之眼 (R&S FSW 系列)

在接收與分析端,我們採用業界標竿的 R&S FSW 訊號與頻譜分析儀

  • 原生支援最高 85 GHz
    R&S FSW 提供多種頻段選項,其中 FSW67FSW85 型號可直接覆蓋高達 67 GHz 與 85 GHz 的頻率,無需外部諧波混頻器,這確保了在進行 Q/V 頻段雜散輻射量測時,擁有絕佳的靈敏度與無假象的頻譜顯示。
  • 超低相位雜訊:
    針對高頻段最致命的相位雜訊問題,FSW 配備了極低雜訊的內部振盪器設計,這保證了儀器自身的殘餘 EVM 極低,讓工程師能真實看見衛星酬載的星座圖品質,而非儀器本身的誤差。
  • 超寬頻解調:
    結合高達數 GHz 的分析頻寬選項與 R&S FSW-K70 向量訊號分析軟體,能夠瞬間捕捉並解調超寬頻的毫米波數位訊號,並即時補償前端硬體的頻率響應不平坦度。

R&S FSW 訊號與頻譜分析儀,具備 8.3 GHz 寬頻寬、極低相位雜訊及 800 MHz 即時分析功能。專為 5G NR、汽車雷達及衛星 RF 測試設計,提供卓越的 EVM 和 DANL 性能。

核心引擎三:超高頻被動與主動元件特性分析 (R&S ZVA)

對於 Q/V 頻段的濾波器、天線與頻率轉換器,精準的 S 參數與群延遲量測是不可或缺的。

  • 跨越 100 GHz 的網路分析:
    我們推薦使用 R&S ZVA 系列高階向量網路分析儀,該系統的頻率範圍不僅覆蓋主流微波頻段,更能擴展至最高 110 GHz
  • 精準群延遲量測:
    ZVA 具備卓越的動態範圍與穩定性,能精確量測寬頻帶通濾波器在頻帶邊緣的相對群延遲,這對於確保 VHTS 通道內的訊號不失真至關重要。

R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生,具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊,提供高效能、DUT 為中心的操作體驗,輕鬆應對複雜的射頻量測與生產任務。

TVAC 測試的終極解法:將感測器送入真空艙

針對極高頻段最頭痛的「纜線損耗與熱漂移」問題,在熱真空艙(TVAC)環境中,採用革命性的量測架構。

  • TVAC 專用功率感測器 (R&S NRP67SN-V)
    傳統作法是將感測器放在艙外,這在 67 GHz 時會導致無法接受的誤差,R&S NRP67SN-V 是一款專為 TVAC 艙內運作設計的功率感測器。它經過特殊的真空烘烤處理,確保揮發性有機物(VOC)釋放降至最低,且能承受溫度變動。
  • 消除纜線誤差: 透過將 NRP67SN-V 直接鎖在艙內待測物(DUT)的輸出端,徹底消除了長 RF 纜線因溫度變化帶來的龐大損耗與測量不確定性。它能提供高達 67 GHz 的精準功率量測,並透過乙太網路(LAN)直接將數據傳出艙外。

下載  R&S NRP33SN-V / NRP67SN-V 熱真空功率感測器 產品型錄

實際的測試系統配置將因應您的衛星酬載架構、目標頻段(Q/V Band)以及所需的調變頻寬而高度客製化,如需深入規劃與毫米波系統搭配建議,請聯繫「奧創團隊」,我們擁有豐富的高頻通訊與航太系統整合經驗,隨時準備為您提供最專業的配置建議與技術支援。

立即聯繫奧創系統,讓我們協助您跨越頻率的物理高牆。透過業界最頂尖的毫米波與極高頻量測解決方案,確保您的次世代高通量衛星在未知的頻譜領域中,依然能展現無與倫比的傳輸效能與穩定性。
