R&S SMW200A — 定義衛星通訊與 GNSS 模擬的新高度

從低軌衛星到深空探測，單機實現 67 GHz 寬頻衛星鏈路與高動態 GNSS 模擬

在衛星通訊頻段日益升高、星系部署日益複雜的今天，R&S SMW200A 向量訊號產生器以其卓越的性能，成為航太國防工程師的首選，它不僅是一台訊號產生器，更是您實驗室中的真實太空環境模擬器，憑藉單機高達 67 GHz 的頻率覆蓋與 2 GHz 的內部調變頻寬，SMW200A 能夠完美支援從 L 頻段到 Q/V 頻段的衛星酬載 (Payload)、地面站及元件測試，並提供極致逼真的 GNSS 慣性導航模擬。

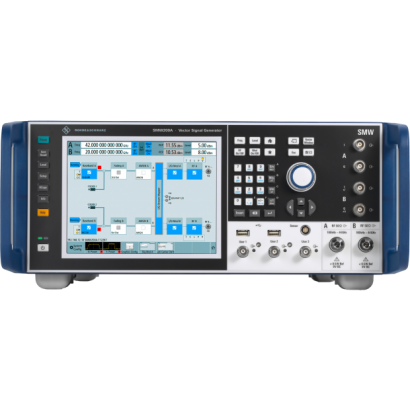

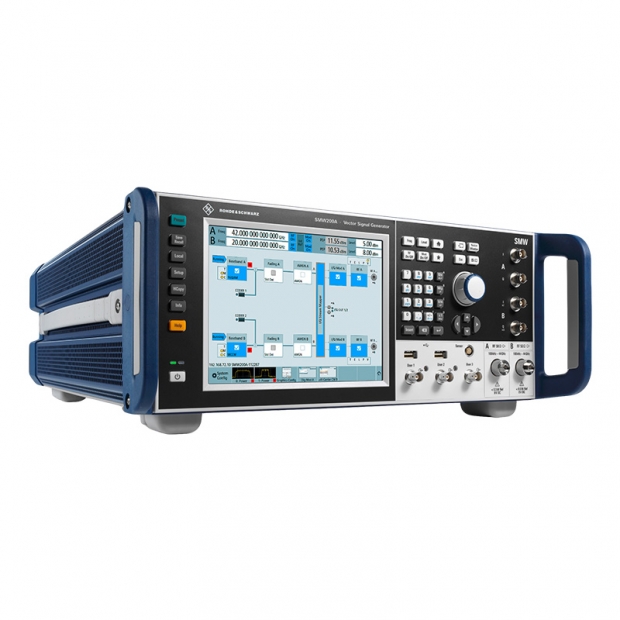

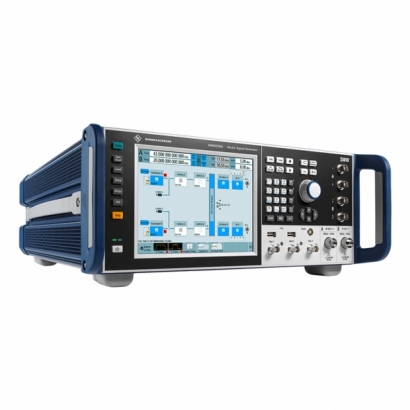

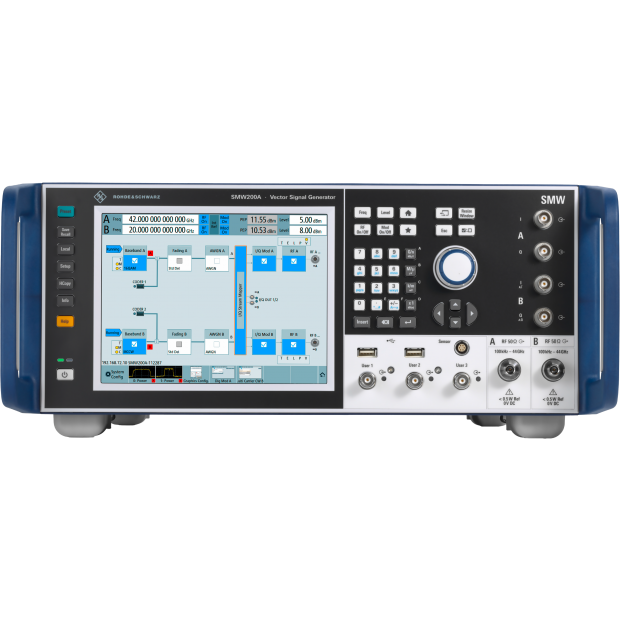

R&S SMW200A 雙路徑向量訊號產生器，單機即可滿足高達 67 GHz 的複雜衛星訊號產生需求。



突破天際的頻率與頻寬：直達 Q/V 頻段

衛星通訊正在向更高的頻段遷移以獲取更大頻寬，R&S SMW200A 是市面上少數無需外部升頻器即可直接產生高達 67 GHz 訊號的儀器 。

• 高頻段覆蓋：
  頻率範圍直達 67 GHz，完美覆蓋 Ku、K、Ka 以及新興的 Q/V 頻段，為高通量衛星 (HTS) 研發提供全校準的測試訊號 。
• 2 GHz 寬頻調變：
  內部基頻支援高達 2 GHz 的 RF 調變頻寬，輕鬆應對 DVB-S2X 寬頻轉發器及下一代超高數據速率傳輸測試 。
• 極致的訊號純度：
  在衛星通訊至關重要的相位雜訊指標上，SMW200A 搭配超低相位雜訊選配，可提供卓越的頻譜純度，確保您的鏈路預算評估精準無誤 。

支援最新衛星標準：DVB-S2X 與波束跳躍 (Beam Hopping)

針對現代衛星通訊體制，SMW200A 提供完整的數位標準支援，讓複雜的訊號產生變得簡單直觀。

• DVB-S2/S2X 完整支援：
  支援最新的 DVB-S2X 標準，包含波束跳躍 (Beam Hopping) 及超幀 (Superframe) 訊號產生，符合 ETSI EN 302 307-2 V1.3.1 規範 。
• DVB-RCS2：
  支援衛星返回鏈路標準，適用於 VSAT 地面站與終端測試。
• OneWeb 與自定義波形：
  除了標準波形，亦可靈活產生 OneWeb 等低軌衛星星系訊號或使用者自定義的寬頻波形。

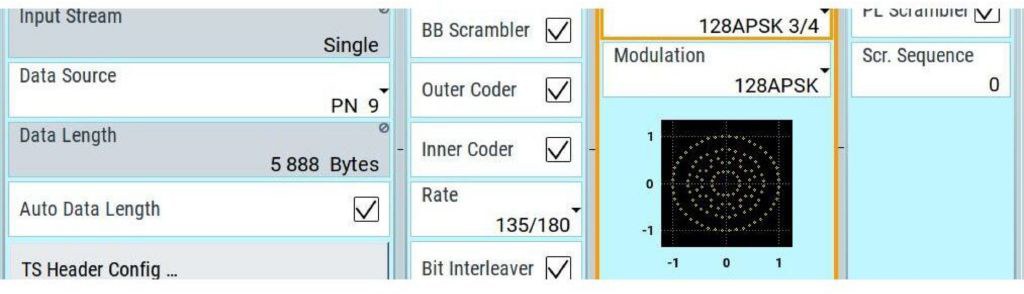

使用 R&S SMW200A 產生 DVB-S2X 訊號 - 由於 R&S SMW200A 可以產生所有相關標準的訊號，因此它是進行全面測試的理想選擇。

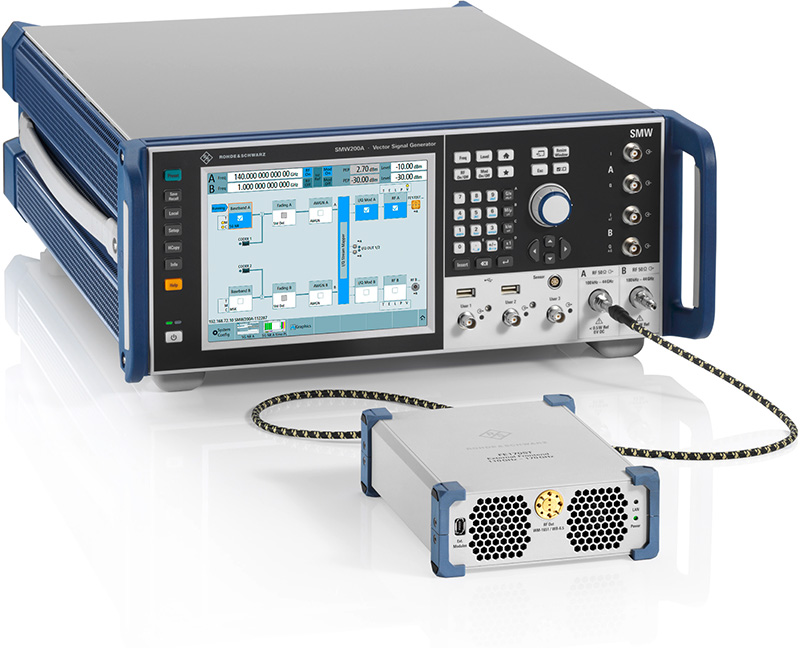

透過 R&S FE170ST 外部前端，SMW200A 可將頻率範圍進一步擴展至 D 頻段 (110 GHz - 170 GHz)，為 6G 及未來衛星通訊做好準備。


高階 GNSS 與慣性導航模擬：把真實路測帶進實驗室

對於依賴衛星定位的載具與導航系統，R&S SMW200A 提供了極致靈活且逼真的 GNSS 模擬功能，是驗證慣性導航系統 (INS) 整合效能的利器。

• 多星系全頻點支援：
  支援 GPS, GLONASS, Galileo, BeiDou, IRNSS 及 QZSS/SBAS，包含所有現代化訊號與混合星系模擬。
• 高動態慣性模擬：
  可模擬高速移動載具（如飛機、火箭）的動態場景，包含載具姿態 (Vehicle Attitude) 變化，精確驗證接收機在極端條件下的追蹤能力。
• 真實環境建模：
  能夠即時模擬大氣效應、訊號遮蔽 (Obscuration) 以及多路徑 (Multipath) 效應，在實驗室內即可重現複雜的城市峽谷或戰場環境。
• 無限模擬時間：
  支援即時產生真實星系軌道的訊號，模擬時間不受限制，滿足長時間耐久性測試需求 。

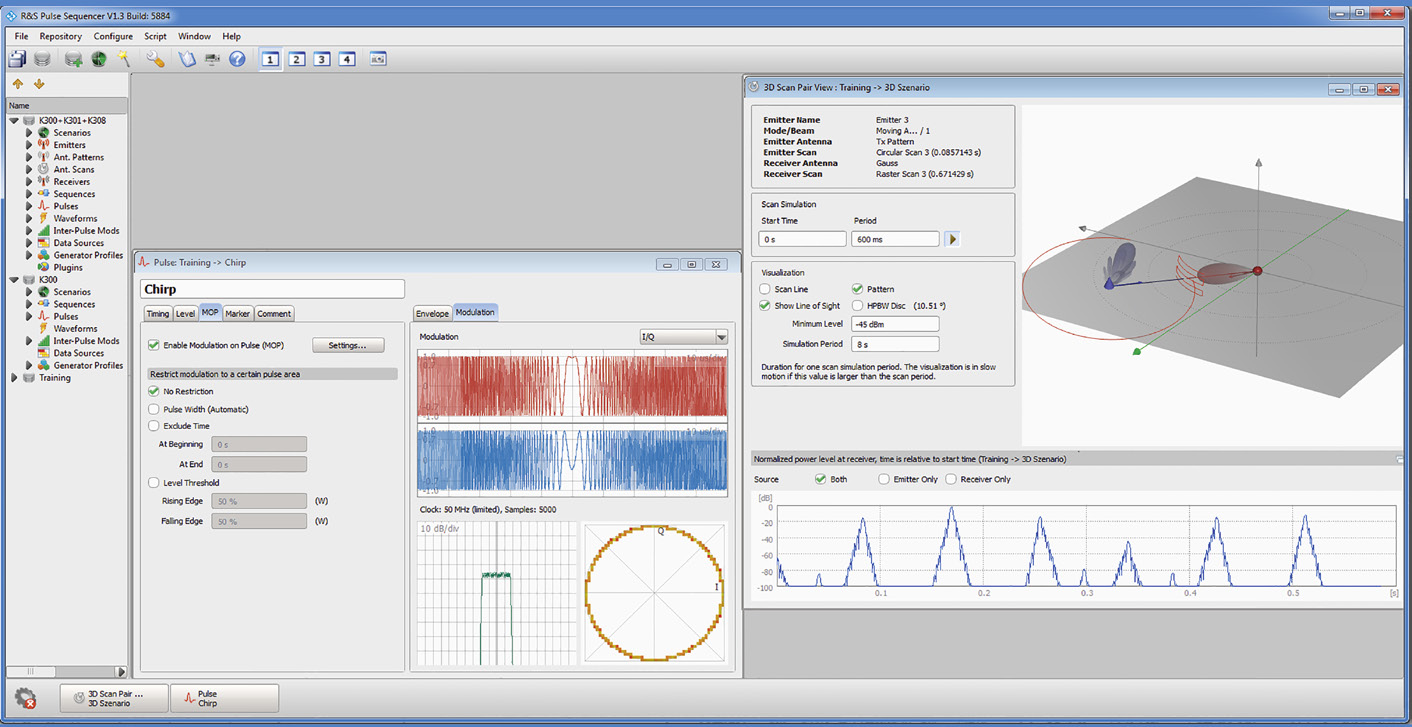

內建強大的場景模擬功能，可在 2D 地圖上配置多個發射源與接收機軌跡，包含姿態與高度資訊，真實還原動態場景 。

複雜電磁環境與多天線陣列測試

面對日益擁擠的頻譜與干擾威脅，以及相控陣列天線的普及，SMW200A 提供了強大的解決方案。

• MIMO 與波束成形：
  單機支援多路徑輸出，或透過連接 SGT100A 模組擴充至 4x4、8x8 MIMO 配置，適用於衛星地面站的多天線接收測試及抗干擾陣列驗證 。
• 真實干擾模擬：
  雙路徑架構可輕鬆產生「有用訊號 + 干擾訊號」場景，模擬鄰頻干擾、惡意干擾 (Jamming) 或多載波聚合情境 。

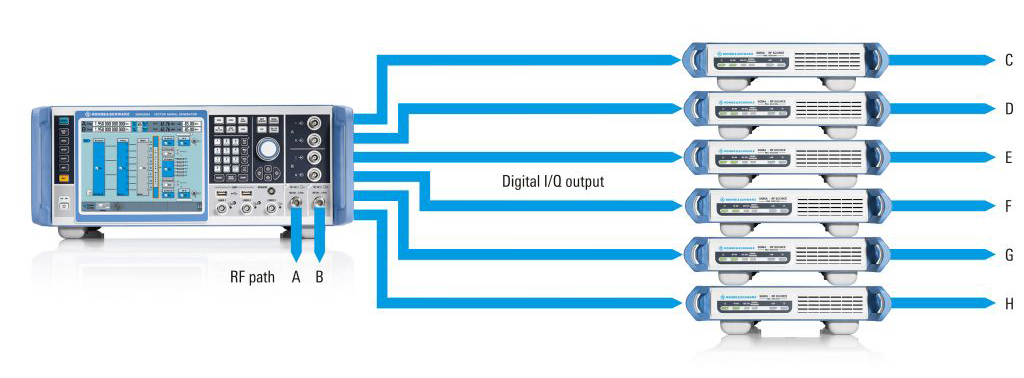

具備 8 個 RF 輸出的 4x8 MIMO 配置 — 由一台雙路徑 R&S®SMW200A 搭配六台 R&S®SGT100A 訊號產生器模組組成，並由 R&S®SMW200A 進行操作。

R&S SMW200A 不僅僅是一台訊號產生器，它是連接地面與太空的橋樑。無論是開發下一代高通量衛星酬載，還是驗證高超音速載具的導航系統，SMW200A 都能以其無與倫比的頻率覆蓋、頻寬與模擬真實度，加速您的開發進程。
