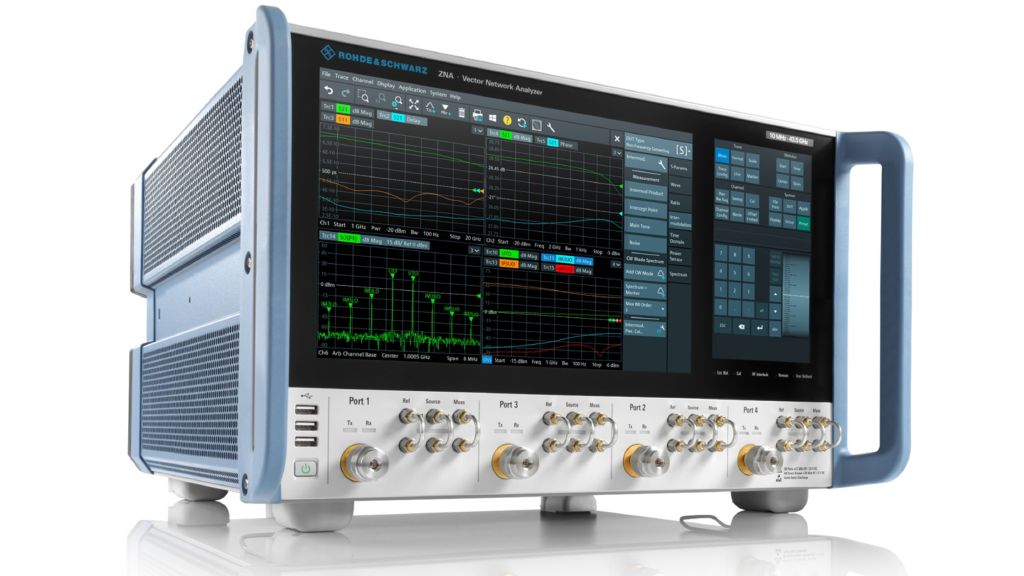

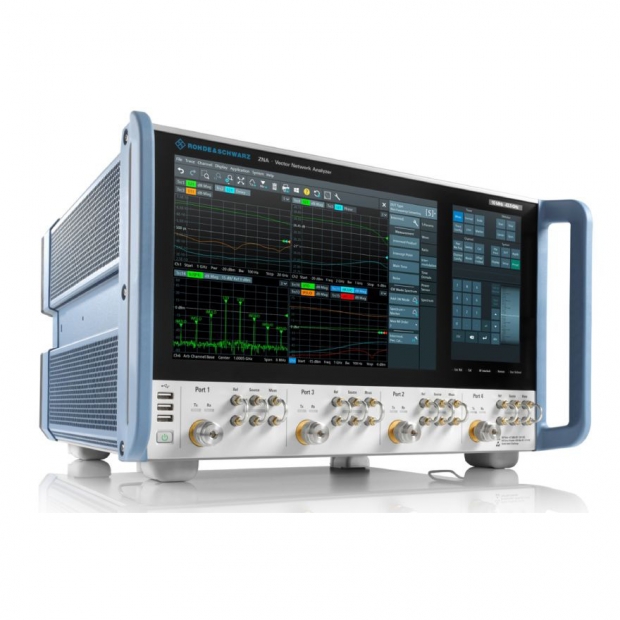

R&S ZNA 向量網路分析儀

針對開發與生產的頂級射頻性能

R&S ZNA 具備卓越的穩定性、低追蹤雜訊（Low trace noise）和出色的原始數據，使其成為需要高精度的開發與生產應用的理想選擇，例如用於航太與國防（A&D）以及衛星應用的元件和模組開發與製造。

R&S ZNA 提供了四個內建的相位同調（phase-coherent）訊號源，能夠獨立控制每個埠的訊號頻率，並可執行混頻器（Mixer）相位量測；其配備了兩個內部本機振盪器（LO）訊號源、真正的多通道接收機架構、脈衝產生器和調變器、一個內部訊號合路器（Combiner）、可選的參考訊號存取點、前置放大器（Preamplifiers）以及全面的觸發與同步功能，這些硬體特性使 R&S ZNA 成為一個用於主動和被動元件特性分析的通用型測試系統。

即使是混頻器和接收機的交互調變（Intermodulation）量測，也無需外接訊號源即可執行，最大程度地減少了測試時間並簡化了測試配置；由於採用了相位同調的數位訊號源和接收機，執行混頻器相位量測時不需要參考混頻器，測試設定就像進行非變頻的 S 參數量測一樣簡單。

操控概念

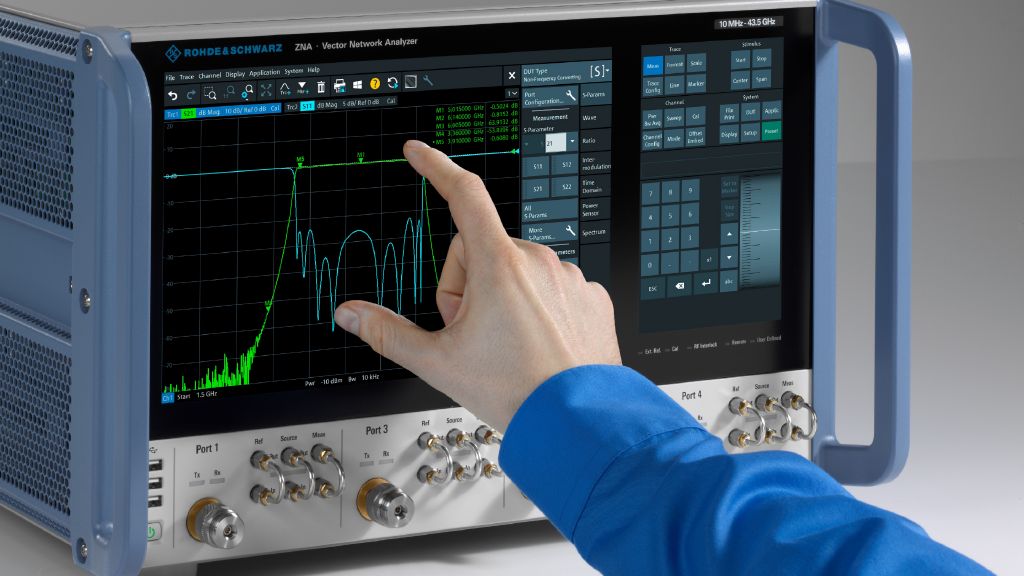

分析儀以 待測物為中心 (DUT-centric) 的操作概念，能夠以極快的速度完成所需的設定，使用者可以透過專屬的對話視窗，一目了然地控制複雜的量測，這些視窗會顯示設定圖示和所有關鍵的測試參數；R&S ZNA 實現高效、精確的特性分析，待測物只需連接一次，即可完成低雜訊放大器 (LNA)、接收機、頻率轉換 DUT 和發射/接收 (T/R) 模組的測試；儀器提供了多種軟體應用，例如用於群組延遲 (Group Delay) 和頻譜量測的直覺式配置。

校正技術

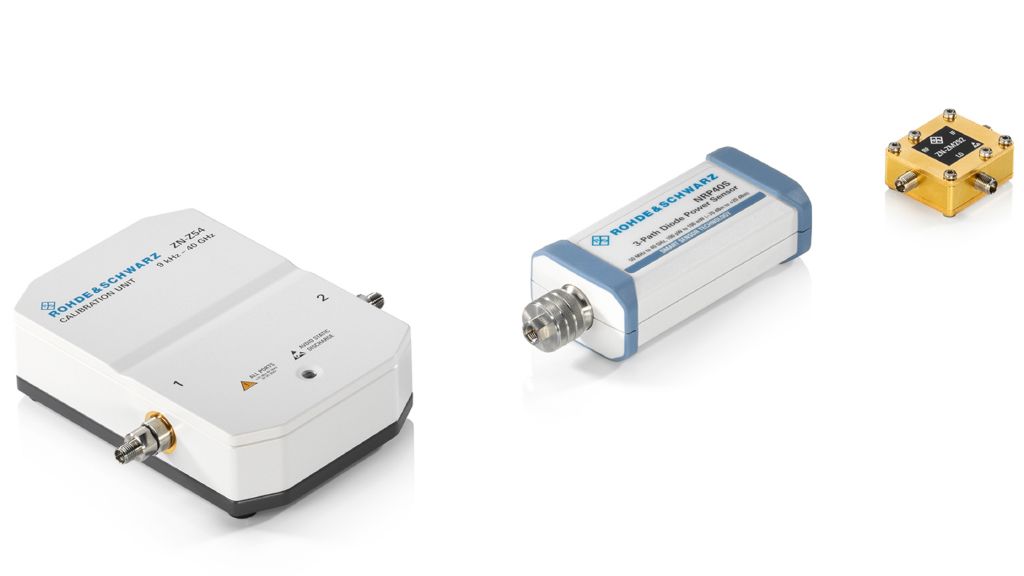

多種選單式校準程序可幫助使用者高效可靠地校準複雜的設定，R&S ZNA 支援的所有校準方法都可以透過 R&S SMARTerCal 的特殊校準技術進行擴展，此技術將系統誤差校正與絕對功率位準校正相結合，即使對於需要大量量測工作的主動式待測物，也能最大限度地減少校準步驟。

關鍵規格

頂級射頻性能：高達 170 dB 動態範圍 (選配)、超低追蹤雜訊（最低 0.002 dB 典型值），適用於高精度開發與生產。
多源合路器架構：內建 4 個相位同調訊號源與 2 個本機振盪器 (LO)，實現高度整合的測試設定。
高速精確量測：透過訊號平行取樣與 8 個真正的平行接收機，確保快速且準確的相位結果。
一機多用： 支援混頻器相位量測、頻譜分析及雜訊指數 (NF) 量測，無需重新接線。

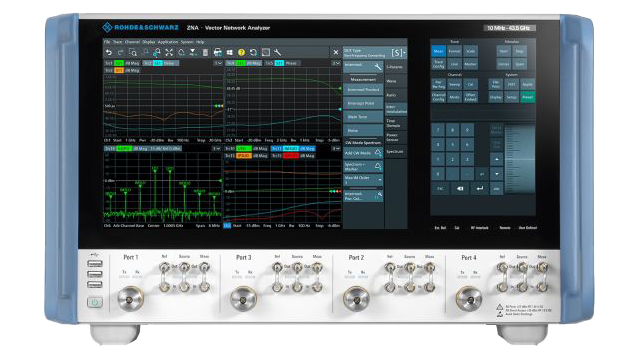

R&S ZNA 向量網路分析儀 (10 MHz - 67 GHz /110 GHz)

主要功能與應用

項目	關鍵功能點	優勢
多埠配置	4 個相位同調訊號源	輕鬆執行混頻器相位量測；實現真正的差分量測。
多通道接收	8 個真正的平行量測接收機	量測多路徑 DUT 和天線陣列，作為測試系統核心。
訊號路徑	內部訊號合路器	支援交互調變 (IMD) 和內建本機振盪器變頻器群組延遲量測。

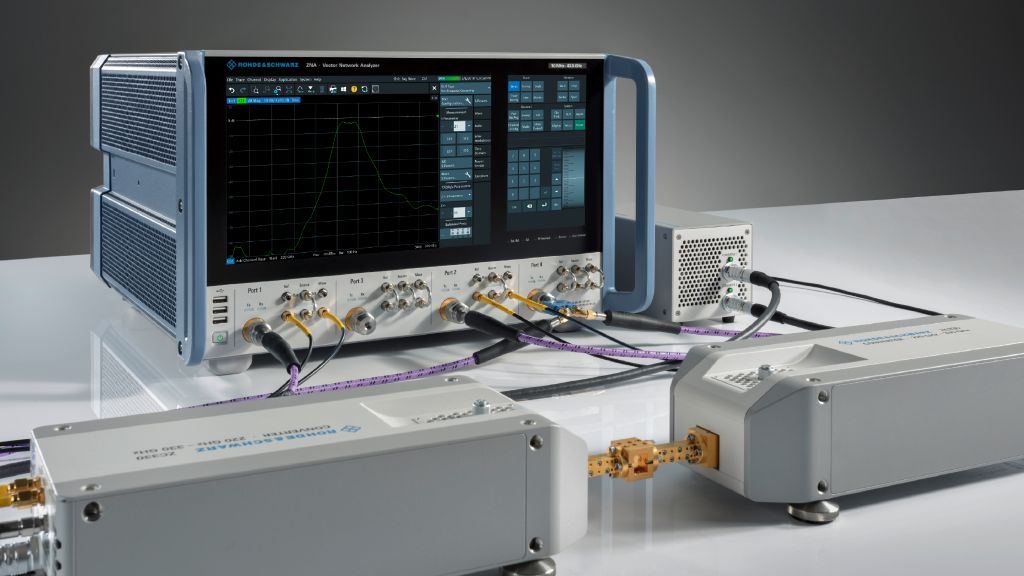

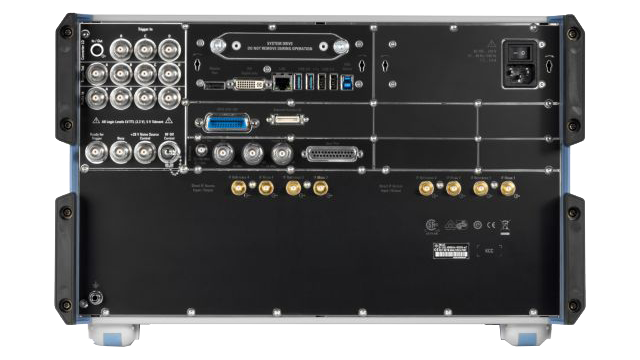

毫米波應用	後面板 LO/IF 存取	搭配 R&S ZNA，無需額外訊號源即可實現精簡的 1.1 THz 毫米波變頻器設定。
雜訊量測	內部前置放大器 & Quickset	專為低雜訊 DUT 設計；快速優化放大器的雜訊指數量測。
操作介面	以 DUT 為中心的操作概念	雙觸控螢幕與拖放配置，易於啟動，配置時間短。
儀器規格	低噪音、精簡體積	聲學雜訊低至 42 dB(A)，降低環境噪音污染。
穩定性	低追蹤雜訊	追蹤雜訊小於 0.001 dB，確保準確、高重現性的量測結果。
