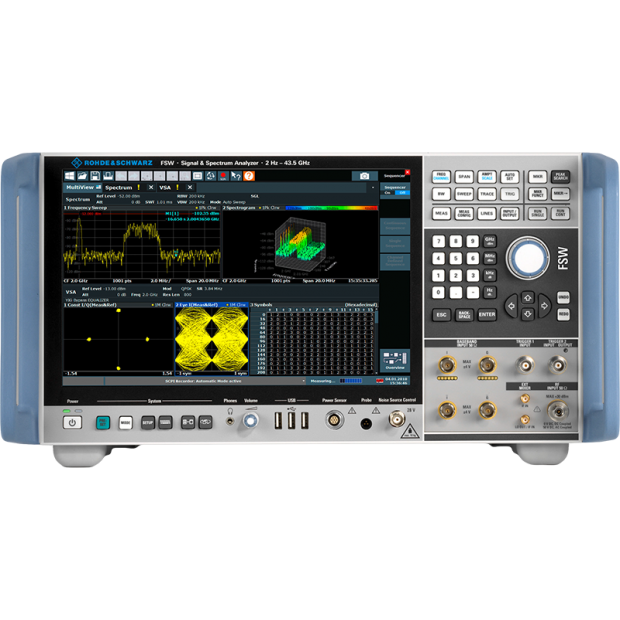

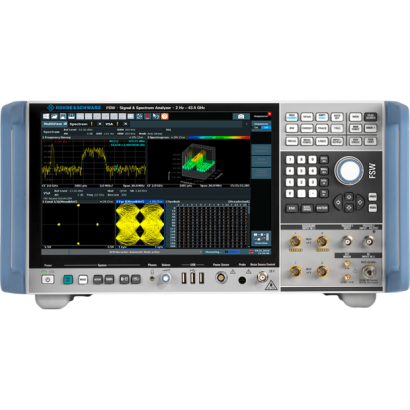

R&S FSW 訊號與頻譜分析儀
寬頻極速，洞察細微：即時捕捉從奈秒瞬變到 8 GHz完整頻譜
R&S FSW 訊號與頻譜分析儀是高性能射頻（RF）測試領域的標竿並重新定義了精確度，它結合了三大核心優勢：高達 8.3 GHz 的超寬分析頻寬、業界領先的極低相位雜訊，以及高達 800 MHz 的即時頻譜分析能力。
R&S FSW 憑藉無與倫比的動態範圍和精準度，成為面對嚴苛任務的理想選擇，無論您是從事最前沿的 5G NR 實體層測試、高性能雷達開發（如汽車雷達 FMCW 訊號分析），或是複雜的衛星 RF 酬載測試，FSW 都能提供可靠且深入的量測結果。
寬頻極速，洞察細微：從奈秒瞬變到 8.3 GHz 寬頻，精準分析無界限，您可以信賴 R&S FSW，日復一日地完成要求最嚴苛的任務。
關鍵特點
- 極低相位雜訊和高靈敏度
- 8.3 GHz 內部分析頻寬
- 800 MHz 即時分析頻寬
- SCPI 記錄器簡化程式碼產生
- 高動態範圍實現出色的 EVM 性能
功能與優勢
傑出的射頻性能
R&S FSW 重新定義了訊號與頻譜分析儀的頂級水準，在相位雜訊、顯示平均雜訊位準 (DANL)、交互調變失真抑制以及 ACLR 和諧波量測的動態範圍方面，提供了卓越的射頻性能。
無與倫比的相位雜訊：適用於雷達和通訊應用的振盪器量測
振盪器、頻率合成器和發射系統的開發人員將得益於 R&S FSW 分析儀在相位雜訊量測方面的出色射頻性能；在距載波 10 kHz 偏移處，以 1 Hz 解析頻寬量測，對於 1 GHz 載波，R&S FSW 的相位雜訊典型值為 -140 dBc；對於 10 GHz 載波，典型值為 -131 dBc；在 100 Hz 偏移處，其近載波相位雜訊也相當出色，典型值為 -114 dBc（1 Hz 解析頻寬）；依據頻率和偏移範圍的變化，R&S FSW 性能優於其他高階分析儀達 10 dB 以上。
憑藉低 DANL 實現卓越的雜散量測動態範圍
R&S FSW 具備低顯示平均雜訊位準 (DANL)，在不使用前置放大器的情況下，於 2 GHz 時典型值為 -159 dBm（1 Hz），在 25 GHz 時為 -150 dBm（1 Hz），這使得 R&S FSW 能夠在寬頻率範圍內快速可靠地量測雜散輻射，內建前置放大器可進一步將 DANL 降低超過 15 dB，分析儀可切換的雜訊消除功能還可將 DANL 改善高達 13 dB。因此，使用者甚至可以識別以前隱藏在雜訊底層中的極微小雜散輻射，從而有效地優化發射系統。

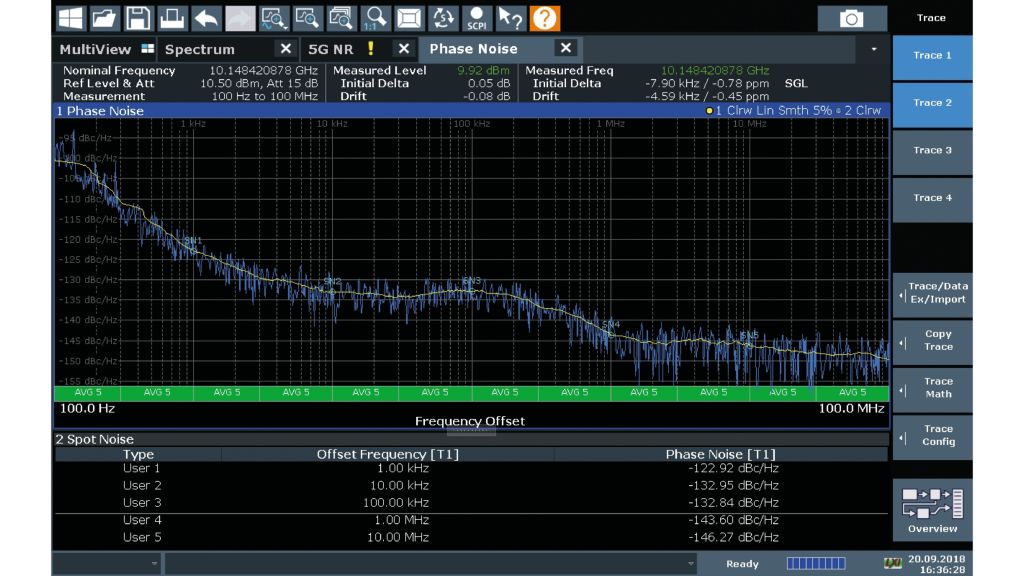

圖：距 10 GHz 載波 10 kHz 偏移處的相位雜訊：典型值 -133 dBc（1 Hz）
先進的使用者介面
R&S FSW 設計注重便利性，提供直覺的結果顯示。
- 12.1 吋高解析度、多點觸控螢幕
- 1280 x 800 像素解析度
- 多點觸控操作
- SCPI 記錄器
- 簡化自動化遠端控制量測的程式碼生成
- R&S MultiView 和 R&S Sequencer
- 在一個螢幕上顯示所有分頁
- 連續執行量測
- 持續接收更新的結果
- 概覽設定
- 在一個螢幕上顯示和調整所有硬體相關設定

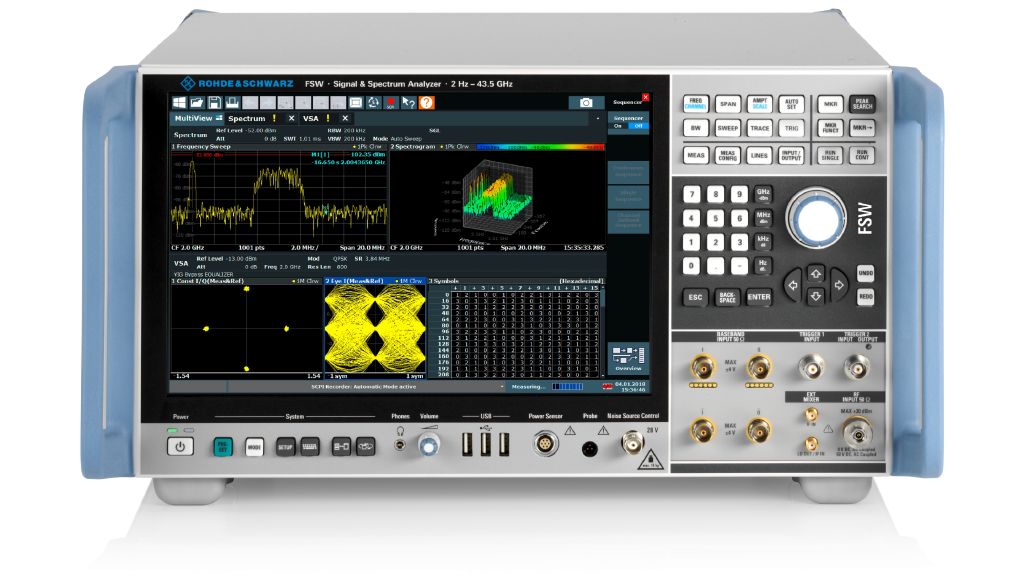

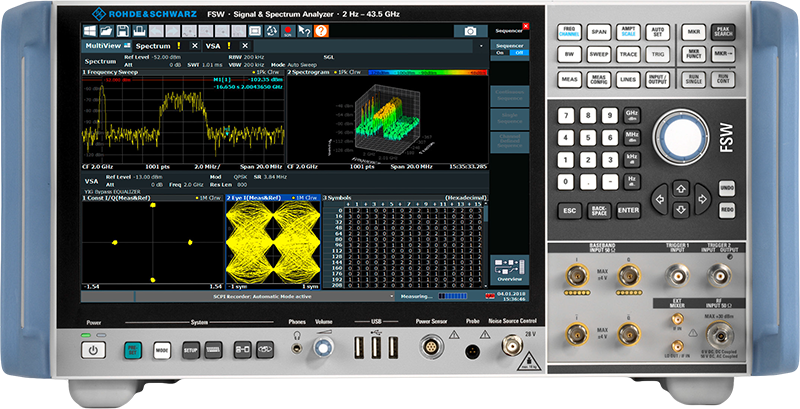

便捷的使用者介面 - 先進的 R&S FSW 具備 12.1 吋高解析度、多點觸控螢幕及更多功能
領先於 5G 和其他無線標準
為滿足不斷增長的無線連接需求，網路基礎設施和使用者設備必須適應各種無線技術，如 LTE、5G NR、IEEE 802.11 和 NB-IoT，應用範圍涵蓋高速無線存取、自駕車和人工智慧，加速對實體層的深入分析，允許在更高的頻率和更寬的量測頻寬下進行測試，並以良好的射頻性能涵蓋標準中規定的所有實體層選配。
R&S FSW‑K144 和 R&S FSW‑K145 選配涵蓋符合 3GPP 5G NR 第 15 版和 16 版 (R&S FSW-K148) 以及 17 版 (R&S FSW-K171) 標準的 3GPP 5G NR 下行和上行帶內量測 (In-band Analysis)，分析每個訊號子訊框並提供廣泛的量測結果，包括 EVM、不同通道和訊號的頻率和功率。
憑藉可選配的最高 8.3 GHz 寬內部分析頻寬，R&S FSW‑K144 可以擷取整個下行訊號頻寬，並允許您評估整個系統，其高性能數位轉換器產生低固有誤差向量幅度 (EVM)，為設計提供了新視角，另一個優點是頻寬選配是 R&S FSW 的內建選配，這既減少了測試設置的尺寸和元件之間的佈線量，也提高了量測精度。
規定的 5 MHz 至 2 GHz 5G 訊號頻寬，具備多種數值制式、多個頻寬部分以及從 QPSK 到 256QAM 的調變格式，R&S FSW‑K145 支援上行鏈路的 OFDMA 和轉換前置碼模式；R&S FSW‑K147 選配能夠組合量測 ACLR、SEM 和 EVM，R&S FSW‑K147C 擴展了多元件載波量測功能；由於平行化計算和可調整的觸發設定，該應用提供了顯著的速度優勢，這對於需要大量量測的設備空中介面 (OTA) 特性分析尤其重要。
為簡化訊號分析，多個參數會自動偵測，將使用者設定數量降至最低；對於帶外量測 (Out-of-band Measurement) 提供了廣泛的鄰近通道洩漏比 (ACLR) 和頻譜發射遮罩 (SEM) 量測設定和限制線，R&S FSW-K175 選配提供符合 O-RAN 規範的 5G NR 和 LTE 測試模型。
R&S FSW‑K144 5G New Radio 下行量測應用
廣泛的雷達分析功能
在測試具有寬頻訊號、脈衝內調變技術和跳頻能力的現代雷達系統時，廣泛的分析功能和快速識別雜散輻射是必要的先決條件。
快速且全面的雷達訊號分析
R&S FSW‑K6 脈衝量測應用只需輕觸按鈕即可量測所有相關脈衝參數，例如：脈衝持續時間、脈衝週期、脈衝上升和下降時間、脈衝內的功率下降以及脈衝內相位調變，它能提供跨越多個脈衝的趨勢分析，使用者可選擇同時在螢幕上顯示哪些結果，R&S FSW 可以在幾秒內提供雷達系統的全貌；分段 I/Q 擷取功能確保 I/Q 數據僅在偵測到脈衝時才帶有時間標記並儲存到記憶體中，對於脈衝長度小於 1 μs 且脈衝重複間隔 (PRI) 為 1 kHz 的情況，此功能顯著增加了分析週期，可達到近 1000 倍的倍數，憑藉高達 8.3 GHz 的內部分析頻寬，R&S FSW 可支援超寬頻雷達的設計。
詳細的脈衝壓縮雷達量測
R&S FSW‑K6S 時間旁波峰 (Side Lobe) 量測選配量測脈衝壓縮參數，有助於評估因調變器和激勵器等引起的雷達性能下降，您可以匯入任何 I/Q 資料檔案格式的 I/Q 參考波形，允許使用機密、專有的波形，R&S FSW‑K6S 也支援使用 R&S FSW 擷取並以 I/Q 資料檔案格式儲存的參考波形，以及內建的波形，例如 Barker 和多項式 FM。
瞬態線性調頻和跳頻訊號的特性分析
R&S FSW‑K60/‑K60C 瞬態分析/線性調頻量測選配對用於汽車雷達感測器的 FMCW 訊號進行特性分析。

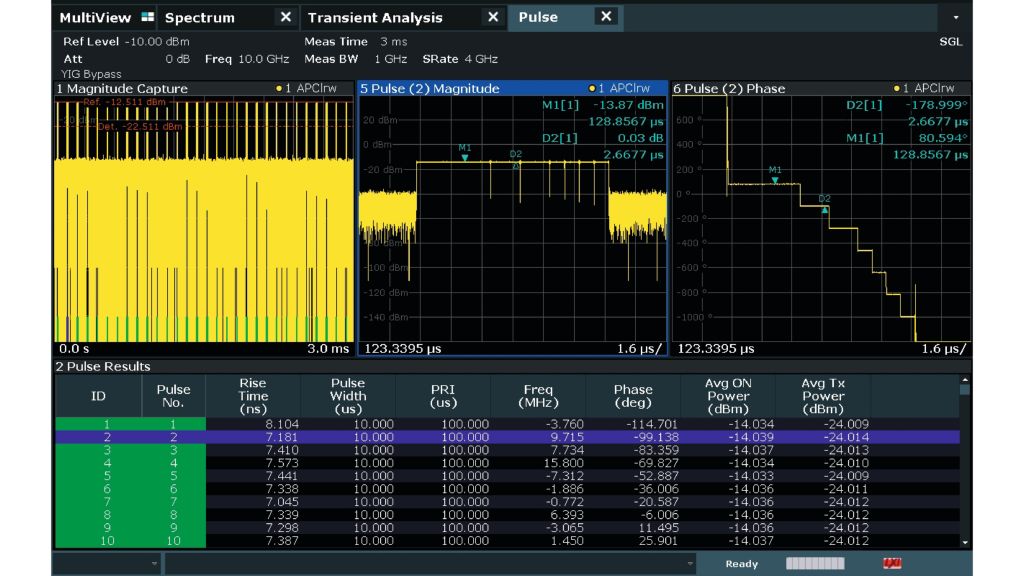

配備 R&S FSW‑K6 脈衝量測選配的 R&S FSW 只需輕觸按鈕即可提供脈衝參數。
汽車雷達訊號分析 (Automotive radar signal analysis)
E 頻段中的無鏡像寬頻訊號分析
R&S FSW85 訊號與頻譜分析儀配備 YIG 前置選擇器，頻率範圍介於 8 GHz 和 85 GHz 之間，提供無鏡像頻譜分析，其寬分析頻寬（最高 8.3 GHz）結合 R&S FSW-K60/-K60C 瞬態分析/線性調頻量測選配，可對用於汽車雷達等最高 5 GHz 寬的 FMCW 訊號進行特性分析。

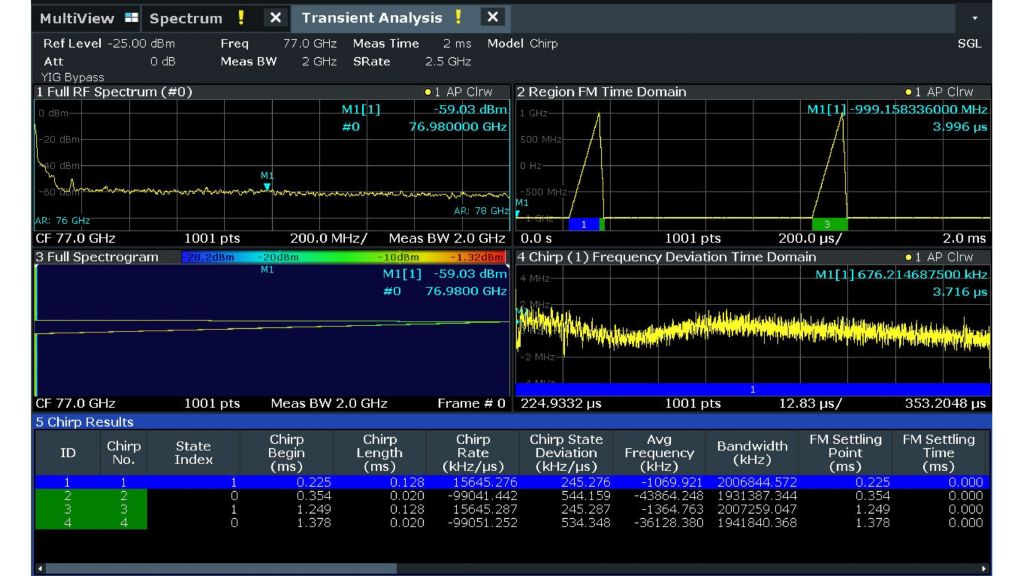

汽車雷達量測： R&S®FSW 配置 K60C 選項和 B2001（2 GHz 內部頻寬擴展），量測 77 GHz 載波上的頻寬為 2 GHz 的 FMCW 訊號。
衛星射頻測試的理想選擇
設計、開發和測試衛星酬載、酬載子系統和元件的高性能量測解決方案
R&S FSW 針對群延遲 (group delay)、線性度 (linearity)、增益傳輸 (gain transfer)、雜訊功率比 (NPR) 等關鍵量測提供了專用量測應用，亦能解調 DVB-S2X 和 OneWeb 等多種標準的衛星射頻訊號，R&S FSW 可擴展的寬分析頻寬（最高 8.3 GHz）滿足了對寬訊號頻寬不斷增長的需求。

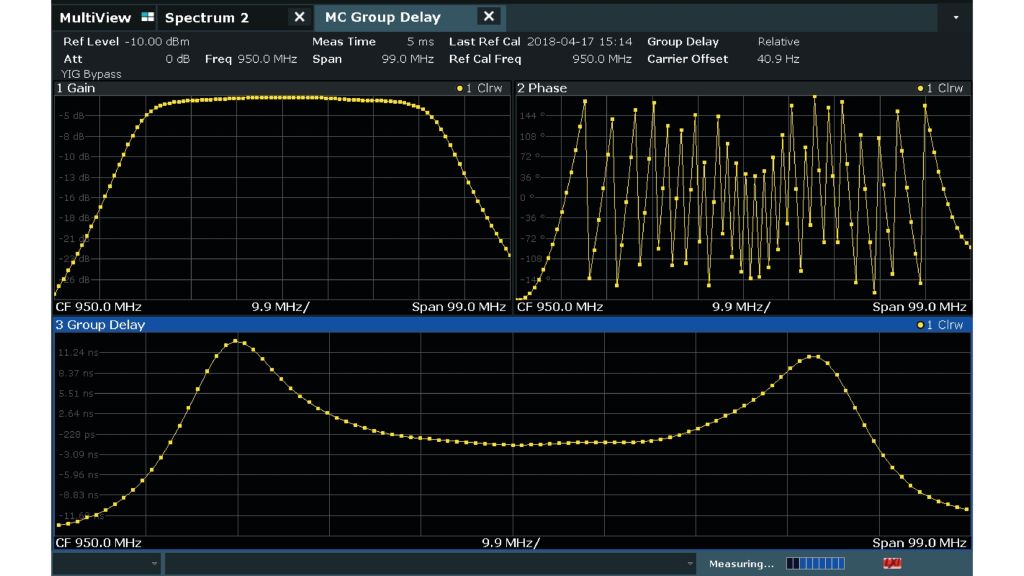

R&S FSW-K17 多載波群延遲量測：在數毫秒內高精度量測絕對和相對群延遲。
即時頻譜分析
透過即時頻譜分析選配，不錯過任何訊號
R&S FSW 即時選配允許使用者在最高 800 MHz 的頻寬內，即使在靠近強載波的情況下，也能可靠地偵測奈秒範圍內極短的偶發干擾，即時頻譜分析使用戶能夠分析現有的跳頻演算法，並建立替代方案，以防止在相同頻帶內運行的不同標準訊號之間發生衝突。

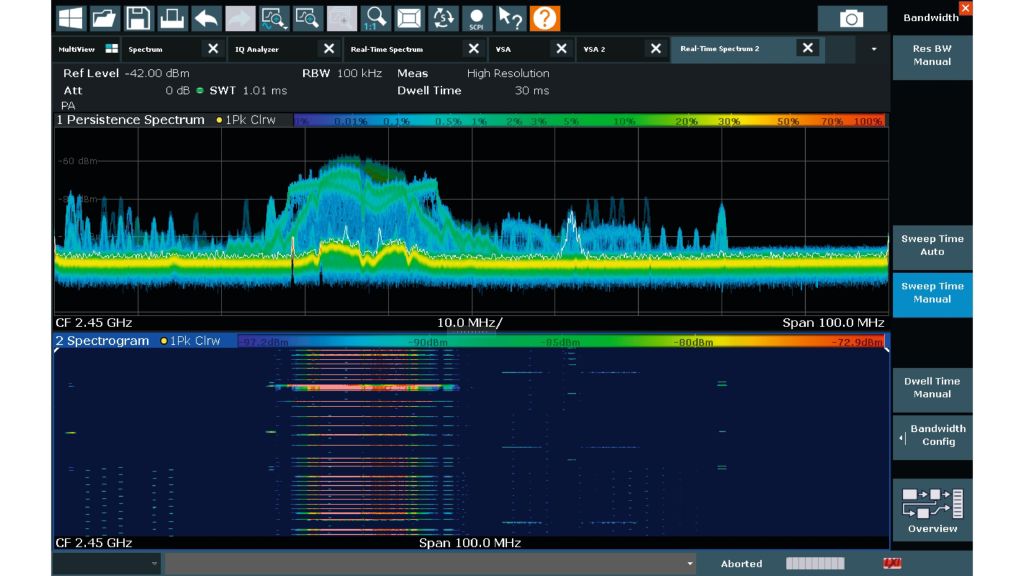

2.4 GHz ISM 頻段的即時頻譜：分析和防止在相同頻段內運行的不同標準訊號（例如 WLAN 和 Bluetooth ）之間的衝突。
強大的向量訊號分析應用程式
數位訊號分析
R&S FSW-K70 向量訊號分析選配使用戶能夠靈活地分析數位調變的單載波，精確到位元級，清晰結構化的操作概念簡化了量測，即使分析工具種類廣泛，R&S FSW-K70M 允許分析具有兩種不同調變方案的訊號，例如 DVB-S2X 訊號，R&S FSW-K70P 擴充功能可量測高達 PRBS23 的 PRBS 資料的原始位元錯誤率 (BER)。

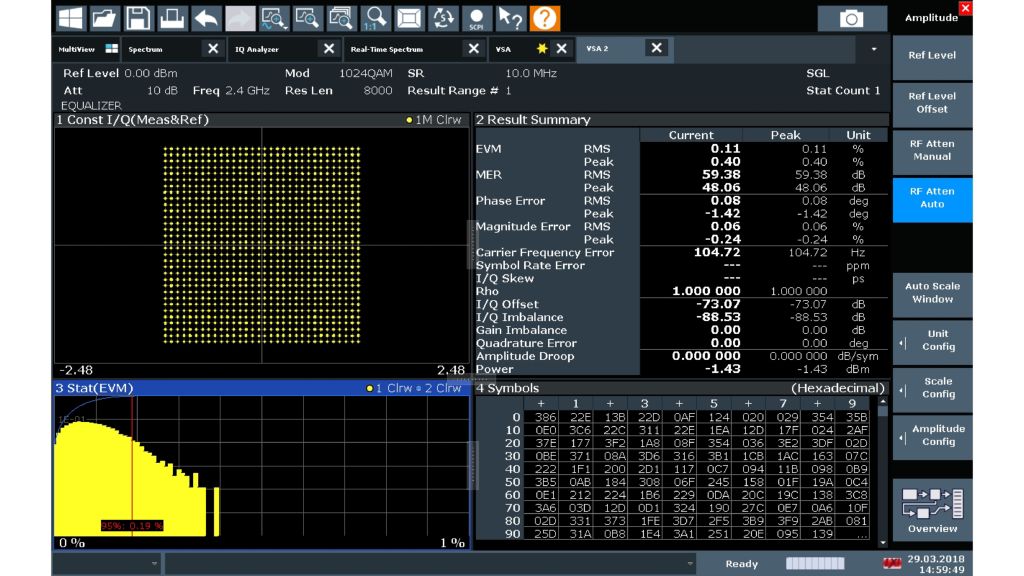

1024QAM 調變訊號的分析：星座圖、結果表、符號表和 EVM 分佈
