從 NETD 到空間雜訊：全面評估 LWIR 鏡頭的熱靈敏度

在評估無人機 (UAV) 或飛彈尋標器所搭載的長波紅外線 (LWIR) 熱像儀時，「雜訊等效溫差 (NETD)」是最核心且最廣為人知的性能指標，NETD 衡量的是在均勻照明下，能夠產生峰值訊號雜訊比 (SNR) 為 1 的最小溫度差，簡言之，它定義了熱像儀的「熱靈敏度極限」；然而，許多系統工程師在閱讀規格書時，往往容易誤解或錯誤指定 NETD 的真實涵義，現代焦平面陣列 (FPA) 的雜訊來源極為複雜，若未能在實驗室中將雜訊拆解並針對各種環境背景進行全面評估，將導致無人機在實戰極端氣候中面臨「熱盲」的危機。在執行高階 LWIR 鏡頭評估時，測試人員經常遭遇下列痛點。

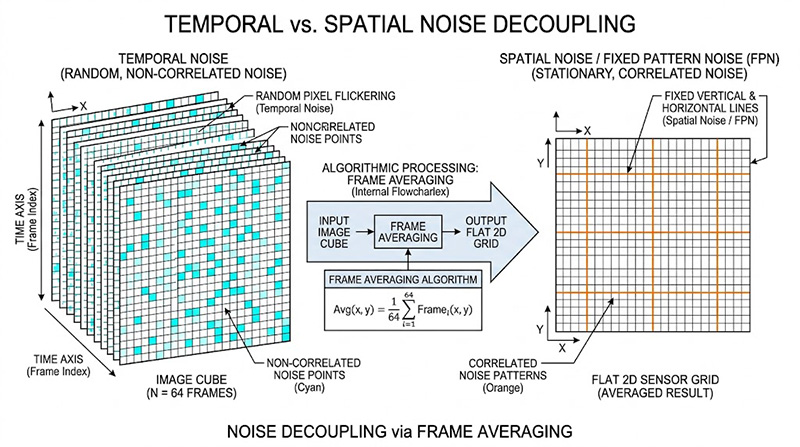

混淆「時間雜訊」與「空間雜訊」的致命盲點

熱像儀的雜訊本質上分為兩大類，第一種是「時間雜訊」，主要源自於隨機的光子到達率、感測器讀出雜訊與電子雜訊；第二種則是「空間雜訊」，代表的是 2D 凝視型陣列像素與像素之間的響應差異，即所謂的固定圖案雜訊 (FPN)；許多廠商只標示理論上較低的時間 NETD，但在實戰中，空間雜訊（FPN）才是真正限制微弱目標偵測與辨識的元凶，若測試設備無法精確擷取連續影像數據方塊（Image Cube，例如 64 幀連續影像）來計算單一像素的時間 NETD，並透過「幀平均 (Frame-averaging)」技術來消除時間雜訊以獨立萃取出空間 NETD，工程師將無法得知鏡頭真實的空間均勻度表現。

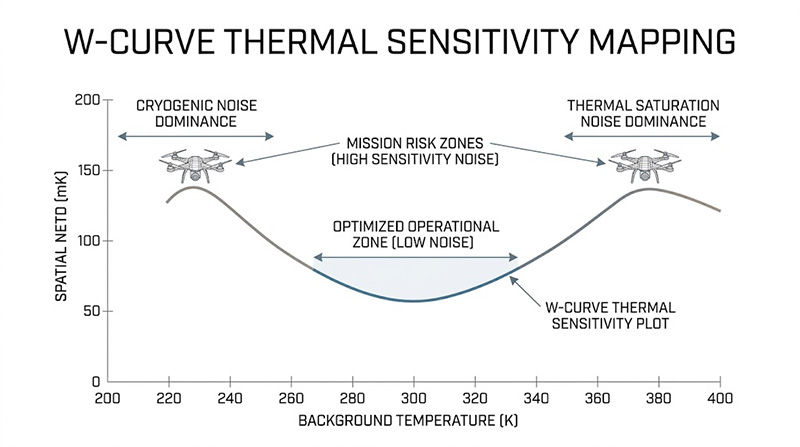

單一溫度測試的錯覺與「W-Curve」的忽視

絕大多數的 NETD 測試僅在常溫（如 23°C）的均勻黑體背景下進行單一數值量測，然而無人機在真實戰場中必須面對從嚴寒高空到酷熱沙漠的劇烈環境與目標場景變化，由於微測輻射熱計 (Microbolometer) 的響應曲線並非絕對線性，其空間雜訊與訊號轉換函數 (SiTF) 會隨著背景溫度的改變而發生劇烈變化，若沒有在寬廣的背景溫度範圍內進行多次量測，將空間雜訊除以各溫度點的 SiTF，工程師就無法繪製出反映感測器真實效能的「W 形或 U 形 NETD 曲線 (W-shape or U-shape curve)」，這會導致無人機在特定極端溫度下，因熱靈敏度驟降而突然失去目標追蹤能力。

多重溫度點資料擷取與龐大運算的自動化瓶頸

要完整描繪空間 NETD 與背景溫度關係圖，測試系統必須驅動大面積黑體在多個溫度設定點之間進行掃描爬升，並在每個溫度點同時計算出原始 ADC 計數、SiTF 增益響應與雜訊值，傳統仰賴人工操作黑體並手動搬運影像資料的測試方式，不僅耗費數小時，且極易在繁雜的除法運算中產生人為誤差，完全無法滿足量產線或敏捷研發的時效要求。

面對 LWIR 感測器在時間雜訊、空間雜訊解耦以及多重背景溫度評估上的嚴苛挑戰，身為專業的系統整合者，奧創系統 (Ultrontek) 推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 的全方位自動化紅外線性能測試解決方案，我們深知唯有依靠極致穩定的均勻熱源與強大的演算法大腦，才能精準量測出真實的熱靈敏度極限：

消除人為誤差與龐大運算的測試大腦：IRWindows™ 5

針對複雜的雜訊解耦與運算，我們推薦使用 IRWindows™ 5 自動化測試軟體，它內建了專門針對現代 FPA 開發的四大 NETD 測試模組（包含 Temporal NETD、Spatial NETD、3-D Noise 以及 Spatial NETD vs. Background）。

• 精準的時間與空間解耦：
  IRWindows 5 能夠自動擷取如 64 幀的影像數據方塊 (Image Cube)，精確運算出時間 NETD 的直方圖分佈；同時能執行精密的幀平均 (Frame-averaging) 演算法，濾除時間雜訊，直接為您萃取出極具參考價值的空間 NETD 與殘餘 FPN 數據。
• 自動化 W-Curve 繪製：
  軟體能自動控制黑體在寬廣的設定點中進行溫度爬升，並即時運算每個溫度點的 SiTF 與雜訊計數，最終自動繪製出關鍵的 W-shape 或 U-shape 空間 NETD 曲線，讓感測器在極端氣候下的性能一覽無遺。

絕對均勻的測試基準：Infinity EX / MB 系列絕對溫度黑體

執行高精度的 NETD 與均勻度測試，絕對不能使用帶有溫度梯度的瑕疵熱源，否則會將黑體的瑕疵誤判為相機的空間雜訊。

• Infinity 系列黑體：
  提供極致的空間均勻度與 mK 級的溫度穩定性，其大面積的輻射表面能完美覆蓋待測物的視場 (FOV)，為「泛光照明 (Flood Illumination)」測試提供最純淨的背景基準。
• VANTABLACK® S-IR 專利塗層：
  我們強烈建議將黑體選配此超高發射率塗層（LWIR 頻段大於 99.5%），這能從物理層面消滅實驗室內任何微小的環境反射光，確保 IRWindows 5 擷取到的每一筆微小雜訊，都百分之百來自於無人機鏡頭本身，而非背景干擾。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統團隊，無論您是在開發新一代無人機 FLIR 系統，還是建構高階的 HWIL 光電測試實驗室，我們都能為您量身打造專屬的 SBIR 黑體與 IRWindows 自動化測試；請聯繫「奧創系統 (Ultrontek)」，我們將協助您以最先進的光電整合技術，精確洞悉感測器的每一分靈敏度極限。
