動態紅外線場景投影技術：飛彈尋標器 HWIL 測試之物理極限



動態目標辨識與硬體迴路 (HWIL) 的測試需求

在現代戰術光電系統的開發中，飛彈尋標器與先進前視紅外線（FLIR）系統必須能在複雜的背景中，精確辨識高速移動的目標並排除熱誘餌的干擾，為了在不消耗實彈的前提下驗證這些追蹤演算法的有效性，實驗室必須建立「硬體迴路（Hardware-in-the-Loop, HWIL）測試」架構。

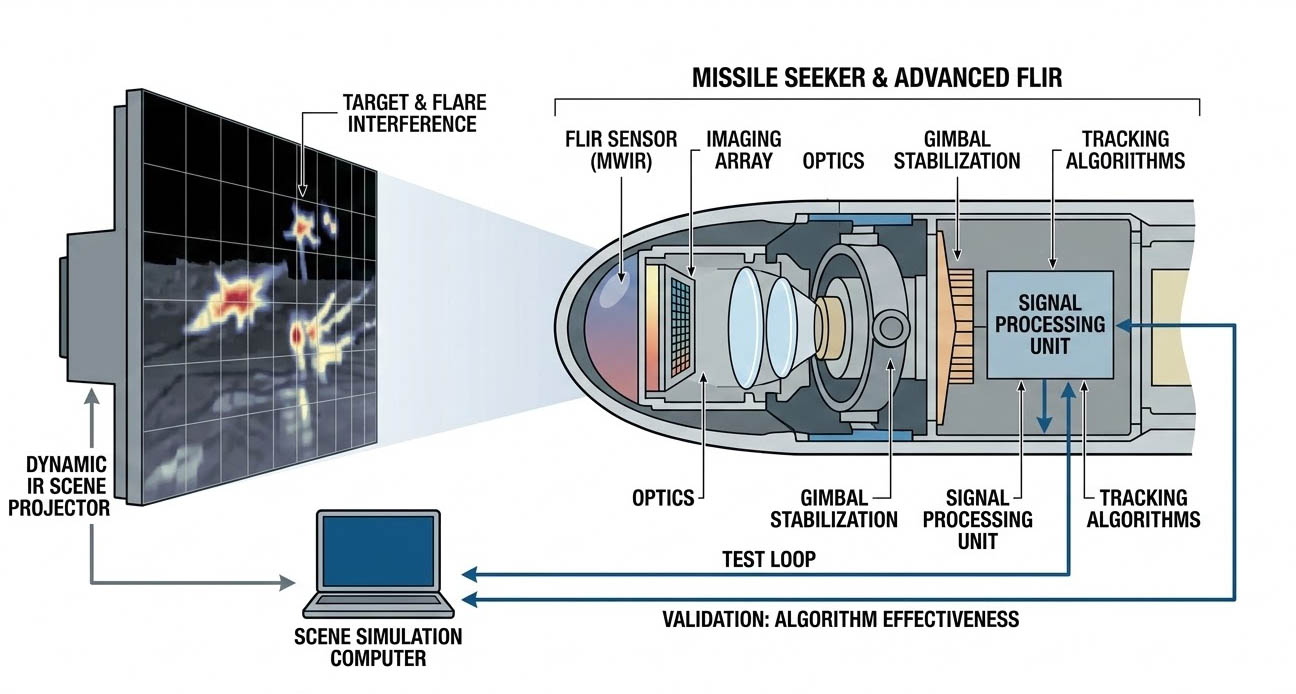

在 HWIL 測試中，控制系統會根據尋標器的空間姿態，即時計算並投射出對應的虛擬紅外線戰場畫面，負責產生這些畫面的核心硬體，是一組高密度的「動態紅外線場景投影器」，這些設備必須在毫秒等級的時間內，於微米尺寸的像素上產生高達數百度的劇烈溫度變化；然而，要在半導體晶片上精確控制百萬個微型熱源的動態升降溫，工程師必須克服熱慣性、材料散熱極限以及微電子訊號干擾等多重物理限制。

動態場景模擬中的三大工程難題

在執行高幀率的 HWIL 追蹤測試時，測試系統需克服以下三個核心的熱力學與電氣問題：

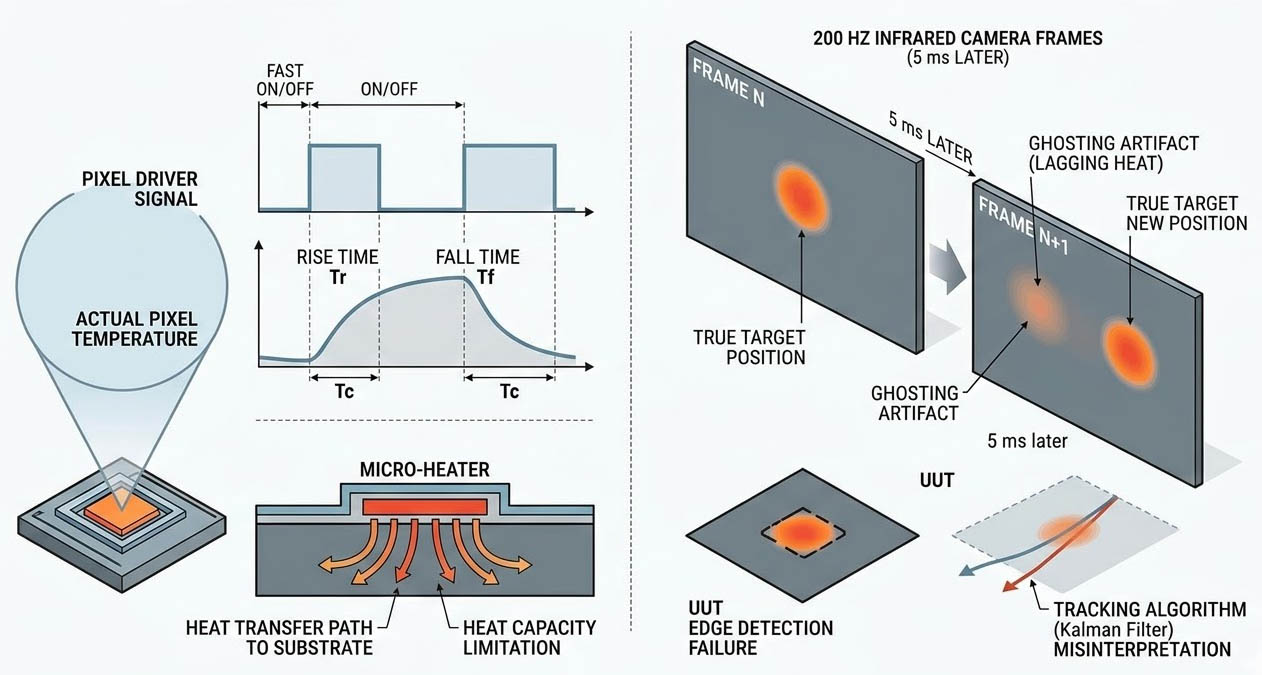

熱動態遲滯與高速移動目標的「熱拖影」

模擬極音速飛行器或瞬間散開的熱誘彈時，場景投影器必須在高幀率（如 200 Hz）下運作，這要求陣列上的微小加熱器必須具備極短的上升時間（Rise Time）與下降時間（Fall Time），物理上的限制在於材料的熱慣性，當一個像素被驅動至高溫後，若下一幀需要模擬冷背景，該像素只能依賴有限的熱傳導路徑進行散熱，若冷卻速度不足，原本應已離開該座標的高溫目標，會在紅外線畫面上留下一道逐漸衰減的熱軌跡（熱拖影現象），這種由測試設備自身熱慣性產生的偽影，會嚴重干擾待測物（UUT）的邊緣偵測與卡爾曼濾波預測邏輯，導致追蹤演算法產生誤判。

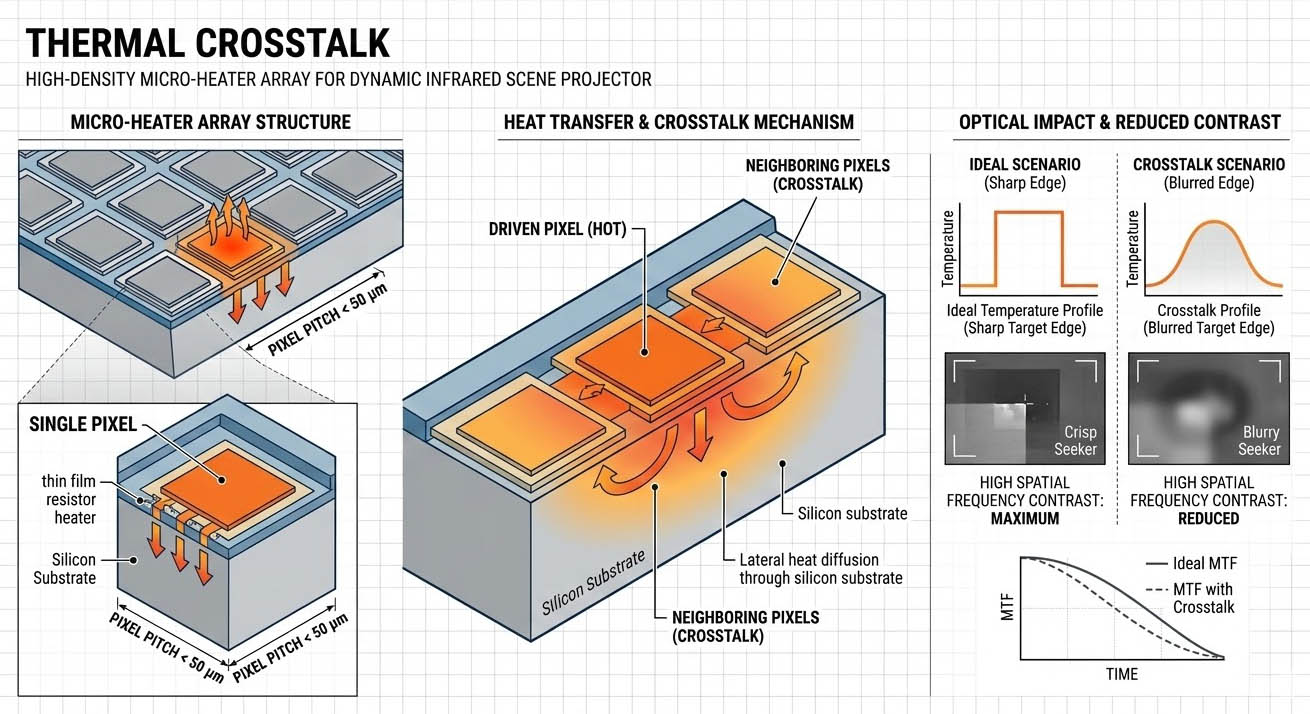

微型發射器陣列的熱串擾與空間解析度衰減

動態紅外線場景是由數十萬至百萬個獨立的微型薄膜電阻加熱器所構成，像素間距通常小於五十微米，在如此密集的陣列中，熱能的橫向擴散是一大挑戰，當單一像素被驅動至極端高溫時，熱能會透過底層矽基板傳導至相鄰的像素，這被稱為熱串擾（Thermal Crosstalk），熱串擾會導致原本設計的銳利溫度邊界變得平緩，在光學表現上直接降低了系統的高空間頻率對比度，若無法有效隔離像素間的熱傳導，投影出的遠距離微小目標將變得模糊，使工程師無法準確評估尋標器的空間解析度極限。

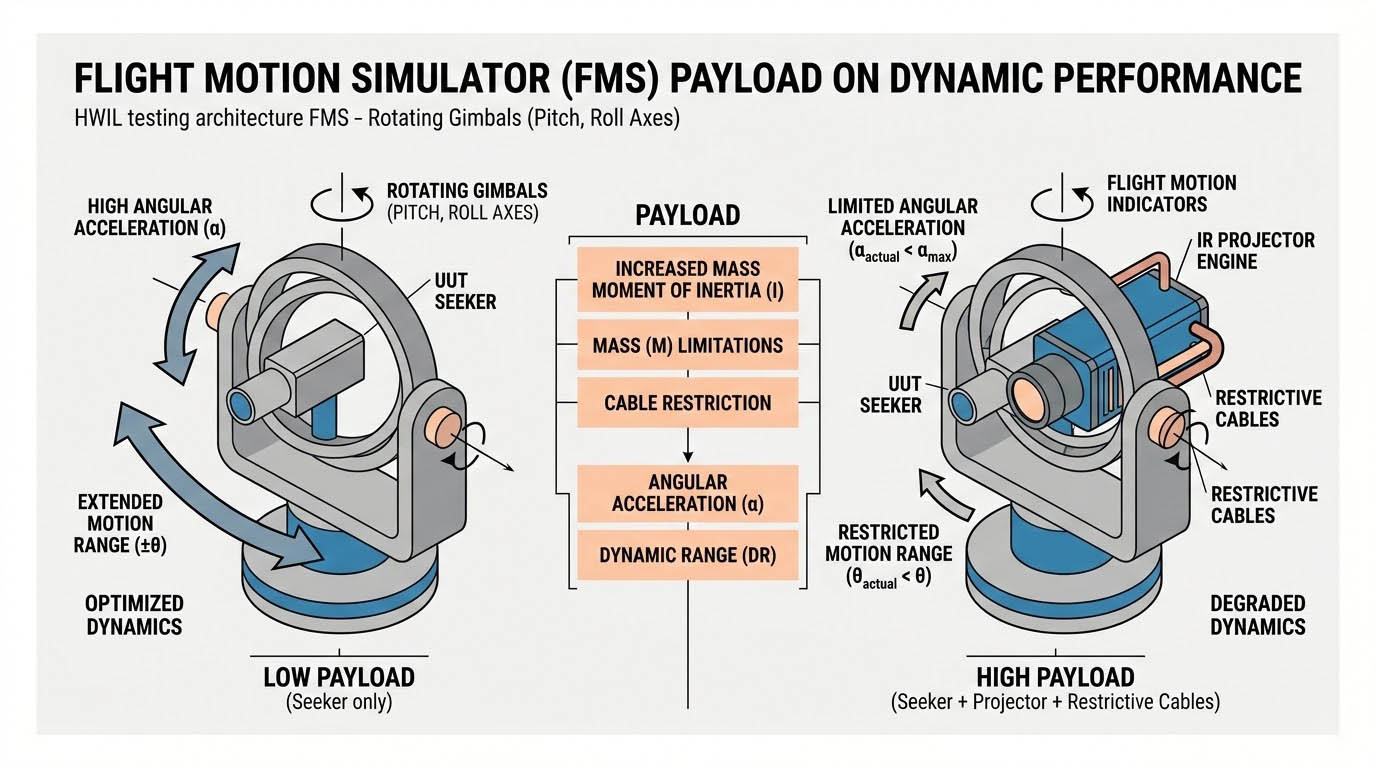

系統整合的體積限制與飛行運動模擬器 (FMS) 負載

在完整的 HWIL 架構中，紅外線場景投影器的發射端必須與待測尋標器共同安裝於多軸飛行運動模擬器（FMS）上，FMS 負責模擬飛彈飛行時的劇烈翻滾與俯仰，這對測試設備的物理設計提出了嚴苛要求，若發射器引擎的體積過大、重量過重，或是需要依賴粗重的冷卻管線，將會嚴重限制 FMS 的運動動態範圍與角加速度，工程師必須在維持高真空隔熱、提供足夠冷卻能力以及縮減設備物理體積之間取得平衡。

動態場景投影的系統化配置邏輯

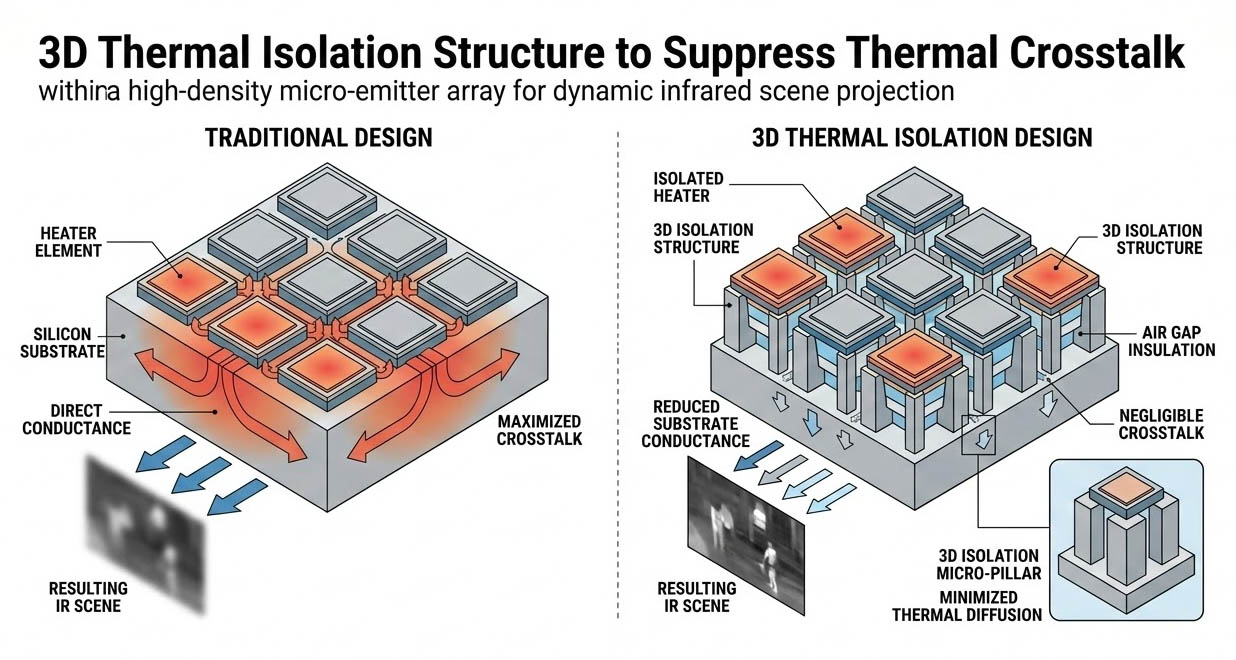

為了解決上述的熱遲滯、串擾干擾以及機械負載問題，HWIL 測試實驗室應採用專為動態紅外模擬設計的整合式架構，其配置邏輯可歸納為三個主要方向： 首先，在晶片設計上，應採用具備三維熱隔離結構的微發射器陣列，將加熱單元與基板的熱傳導降至最低，以抑制熱串擾；其次，導入預測性的驅動電流控制技術（過驅動），以強制縮短像素的升降溫時間；最後，系統發射端必須採用高整合度的輕量化設計，結合本地端穩壓與高效散熱器，以符合 FMS 機構的嚴格安裝限制。

MIRAGE 系列紅外動態投影解決方案

客觀量化的 HWIL 測試架構

針對飛彈尋標器與高階熱像儀在 HWIL 測試中的嚴謹需求，單一的加熱元件無法提供足夠的空間與時間解析度，奧創系統所提供的 SBIR 紅外線測試方案，著重於將高密度發射器陣列、高速數位訊號處理與精密冷卻技術進行深度整合。

為解決動態紅外線場景模擬的工程挑戰，我們推薦導入 SBIR 的 MIRAGE™ 系列動態紅外線場景投影系統（包含 Mirage-H 與 Mirage-XL），此系列透過專利的像素設計與數位驅動架構，提供穩定且高傳真的紅外線測試環境。

SBIR 場景投影系統核心為紅外線發射器陣列，專為硬體迴路（HIL）、FLIR、反制模擬及追蹤系統測試設計，其能產生動態高擬真紅外線影像，為國防與航太關鍵技術開發測試提供重要工具。


陣列解析度配置與熱串擾抑制設計

針對不同的視場與解析度需求，MIRAGE 系列提供兩種主要配置：

Mirage-H 提供 512 x 512 或 800 x 800 像素的發射陣列；而針對廣角或高密度特徵需求，Mirage-XL 則配置高達 1024 x 1024 像素的陣列，兩者的像素間距皆為 48 微米；其核心技術在於採用專有的單元像素（Unit Cell）設計，發射器建構於先進的次微米矽基讀入積體電路 (RIIC) 上，並具備熱隔離的機械結構，此結構有效限制了熱能與電流的橫向溢出，將熱串擾與電氣串擾降至最低，確保模擬高溫目標（最高可達 675K）時的邊緣銳利度。

動態響應強化與場景加速技術

為解決高速目標模擬中的熱拖影問題，MIRAGE 系統提供優異的動態響應能力，標準配置下的像素上升時間（10% 至 90% 輻射度）為 6.5 毫秒，對於需要極高幀率的測試應用，系統支援場景加速器 (Scene Accelerator) 升級；此技術透過在溫度轉換的第一幀增加驅動訊號，將像素上升時間壓縮至小於 5.0 毫秒；配合 20 至 200 Hz 的輸入幀率與 12 至 14 位元的灰階解析度，系統能流暢模擬高速動態場景，降低追蹤測試中的時間延遲誤差。

適合 FMS 安裝的數位發射器引擎與自動化校正

針對機械安裝的限制，MIRAGE 系統將發射端獨立設計為數位發射器引擎 (DEE)，DEE 採用輕量化與小型化設計（直徑 14.5 英吋，重量 54 磅），內部整合了真空杜瓦瓶、散熱器、電源穩壓模組及光纖接收器，此緊湊結構極適合安裝於多軸飛行運動模擬器 (FMS) 上，不影響機構的動態性能。

數位發射器引擎 (DEE) 的輕量化與小型化特性，使其成為目前市面上適用於 FMS 安裝最小型化的紅外線場景投影器


在訊號處理方面，系統的命令與控制電子元件 (C&CE) 支援即時的自動化非均勻性校正 (NUC)，系統可針對每一個像素套用由 16 個資料點定義的獨立校正曲線，確保百萬像素陣列在全動態範圍內的輻射均勻度，同時系統可搭配即時影像播放系統 (RIPS)，透過 DVI 介面輸入並無失真地回放數位影像資料，完成自動化的 HWIL 測試迴路。

命令與控制電子元件 (C&CE) 為所有 MIRAGE 系統提供使用者介面、使用者控制、訊號處理/格式化、NUC 以及資料/影像輸入


若需進一步的系統規格配置建議或光學介面評估，歡迎聯繫奧創系統技術團隊，我們將依據您的測試應用、場地限制及待測物特性提供專業的系統規劃。
