Common E-O 模組化測試系統：單兵光電瞄準具之前線維護與健康評估

單兵光電感測器的普及與第一線維護需求

現代步兵與特種作戰部隊廣泛配備了各式可攜式光電裝備，包含熱影像瞄準具（如 AN/PAS 系列）、影像增強夜視鏡（如 AN/PVS 系列）以及雷射標定與測距模組（如 AN/PEQ 系列），這些高精密度的光學儀器在嚴苛的戰場環境中，經常面臨劇烈震動、極端溫差與高濕度的考驗，導致光學鏡片偏移、感測器壞點增加或雷射光軸歪斜。

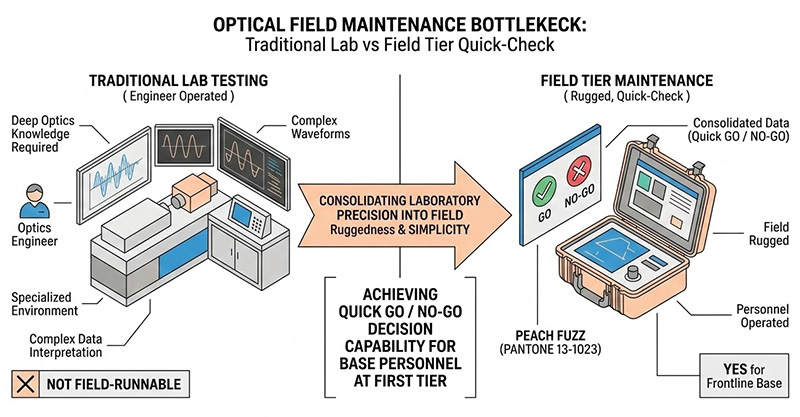

為了維持部隊的作戰妥善率，後勤體系必須具備「第一線維護（First Tier Maintenance）」能力，這意味著基層保修人員必須在接近前線的野戰基地或維修站中，快速判斷一具退回的瞄準具是否處於健康狀態（GO）或需要後送原廠（NO-GO），然而傳統的高階光電測試平台體積龐大、對環境震動極度敏感，且需要具備深厚光學背景的工程師來操作，將實驗室等級的量測精度，濃縮至能夠承受野戰運輸且可供基層人員快速操作的硬體中，是後勤光電工程的一大挑戰。

前線光電保修的工程難題

在建構適用於基層維護的光電測試模組時，系統工程師必須克服以下三個核心的光機電與人機介面問題：

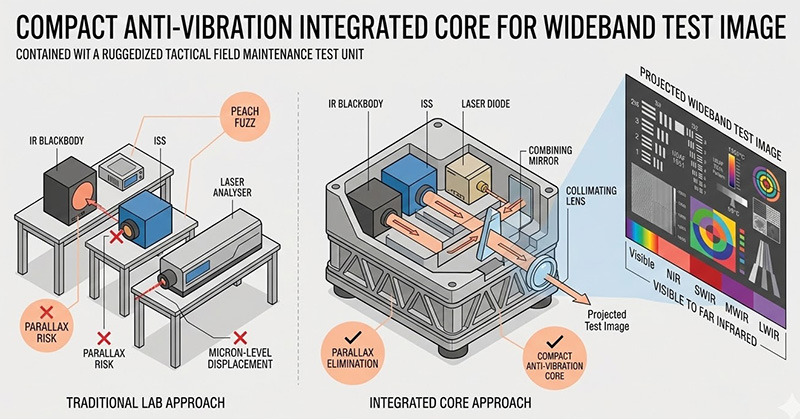

多光譜測試需求的幾何體積與光學整合限制

現代步兵武器通常同時掛載熱影像與夜視設備，若要完整評估這些設備，測試儀器必須提供中長波紅外線（用於熱影像）、可見光與近紅外光（用於微光夜視鏡），以及接收雷射光束的能力；在標準實驗室中，這通常需要多台獨立的黑體、積分球光源與雷射分析儀，佔據一整張光學防震桌；對於前線維護而言，空間與重量受限，無法容納如此龐大的設備組合，若採用簡易的折疊光路將不同光源強行合併，又容易因為環境震動導致內部光學元件產生微米級的幾何位移，進而產生嚴重的視差（Parallax）；如何在單一、緊湊且抗震的光機結構中，無失真地投射涵蓋從可見光到遠紅外線的寬頻測試影像，是硬體設計的首要瓶頸。

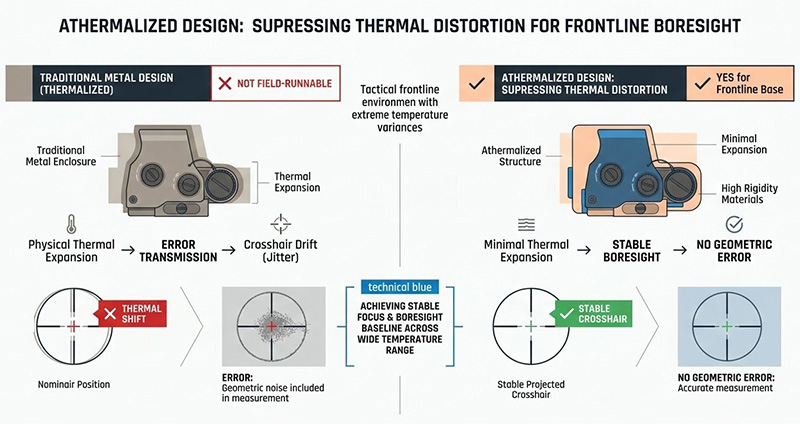

環境擾動與絕對校準基準的維持

實驗室環境具備嚴格的恆溫恆濕與防震控制，而前線維修站的溫度與濕度變化劇烈，當進行視軸校準（Boresight）時，測試儀器必須提供一個絕對的光學基準線，若測試設備自身的金屬結構因為日夜溫差產生熱脹冷縮，其投射出的光學十字準星就會發生幾何漂移，此時維修人員所量測到的「瞄準具誤差」，實際上包含了測試設備自身的熱變形雜訊；前線測試儀器必須採用特殊的非熱化（Athermalized）設計與高剛性材料，確保在寬廣的環境溫度範圍內，焦點與視軸基準保持絕對穩定。

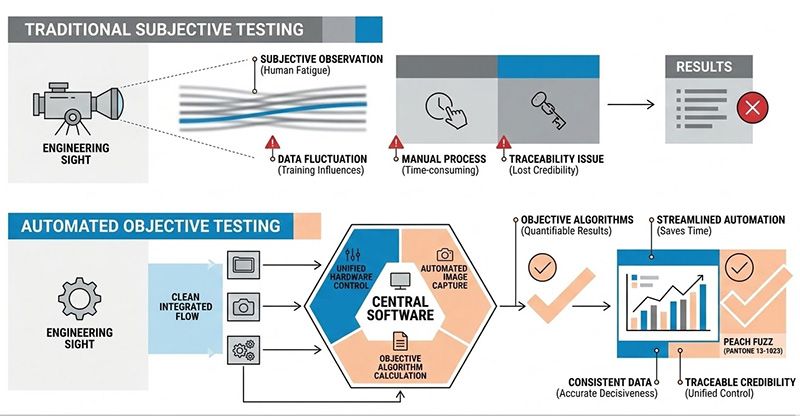

操作者變數與主觀判定誤差的消除

傳統的解析度測試（如最小可解析溫差 MRTD 或最小可解析對比度 MRC）高度依賴觀測者的肉眼判斷，維修人員必須透過目視決定是否能看清標靶上的四條線圖案；在基層維護中，操作人員並非專業的光電分析師，主觀的目視判斷會因為人員疲勞、訓練程度差異而產生極大的數據浮動；此外手動設定測試參數、旋轉標靶輪與記錄數據的過程不僅耗時，更易引發人為抄寫錯誤；若缺乏一套能統一控制硬體、自動擷取影像並由演算法執行客觀計算的中央軟體，測試數據將失去跨單位的可追溯性與公信力。

前線維護測試系統的模組化配置邏輯

為解決多光譜整合、環境漂移與人為誤差，前線光電測試設備應採用專為野戰後勤設計的模組化架構，其配置邏輯可歸納為三個主要方向： 首先，在光學硬體上，採用共用主鏡的寬頻反射式準直儀，搭配單一輸出口的多波長混合光源，將設備體積與對位誤差降至最低；其次，在機構設計上，採用軍規等級的防護外殼與標準化戰術滑軌介面，確保待測物安裝的物理穩定性；最後，在軟體層面，導入具備「操作員模式」的自動化測試平台，以標準化腳本取代手動操作，運用客觀演算法執行影像分析與健康狀態評估。

客觀量化的基層光電維護架構

針對國防與安全單位在單兵光電瞄準具維修上的嚴格需求，傳統的單一波段測試儀器已不敷使用，奧創系統推薦導入 SBIR 的 Common E-O (CEO) 測試系統 以及其擴充型 Common E-O Laser (CEOL) 測試模組，該系統將實驗室等級的光學精度，封裝於便於攜帶與部署的強固型模組中，專為第一線（First Tier）維護與裝備健康快速評估而設計。

Common E-O 通用光電測試模組，專為第一線維護人員設計，快速評估可攜式光電瞄準鏡/觀測鏡健康狀態；整合 SBIR IRWindows™4，提供準直儀、多波長光源、CCD 相機、mK 級溫控與自動化測試。支援雷射系統擴充。


Common E-O 緊湊型電光雷射測試模組，搭載 IRWindows™4 自動化平台，支援雷射與電光感測器精準測試、小型化攜行設計，為第一線維護與系統健檢提供完整解決方案。


緊湊型寬頻準直與多波長光源 (MLS) 整合

為了解決空間與多光譜測試需求，Common E-O 系統 採用了一組具備 5 度視場角 (FOV) 的寬頻反射式投影光學準直儀，並配備寬頻透射光學視窗與環境保護設計，其光源核心為 多波長光源 (Multi Lambda Source, MLS)，該模組將高發射率的紅外線黑體與寬亮度範圍的鎢鹵素均勻光源（適用於可見光與影像增強器 I²）實體整合，這種設計使得維修人員只需單一儀器，即可測試紅外線系統（如 AN/PAS-13、AN/PSQ-20 等）與可見光/近紅外線系統（如 AN/PVS-14、AN/PVS-22 等），系統另配備獨立的 NUC 泛光光源及具備 22 個孔位的自動化目標輪，提供完整的空間頻率與熱特徵測試基礎。

雷射系統擴充與標準化安裝介面

針對配備雷射功能的戰術裝備，系統可選配內部 CCD 相機，用於雷射存在偵測與視軸校準，進階的 Common E-O Laser 模組 更進一步支援雷射系統（如 AN/PEQ-15、AN/PEQ-2A）的測試；在機構整合上，系統採用了外部滑軌系統組件（External Rail System Assembly），包含方位/俯仰 (AZ/EL) 微調平台與符合 MIL-STD-1931 標準的介面，這確保了各類單兵瞄準具能夠快速、堅固且重複地安裝於光學基準線上，整個系統重量控制在 85 磅以內（含運輸箱），並可分裝於兩個單人可攜的運輸箱中，滿足野戰部署的機動性要求。

IRWindows™ 軟體驅動的自動化評估流程

硬體的效能必須仰賴軟體來排除人為變數，Common E-O 系統全面整合了 SBIR 的 IRWindows™ 自動化測試軟體，並透過隨附的筆記型電腦進行指令控制與資料後處理；針對基層維護人員，軟體提供專屬的「操作員模式（Operator Mode）」，工程師只需在圖形介面中選定待測物型號，系統即會自動設定光源、切換目標輪，並執行預先編寫的測試程序（Test Program Set, TPS），此設計將複雜的光電運算隱藏於後台，直接輸出客觀的及格/不合格 (GO/NO-GO) 報告與健康狀態評估，確保維修數據的一致性，並大幅縮短單一裝備的檢測週期。

若需進一步了解特定單兵裝備（UUT）型號的相容性，或評估光電保修能量的建置方案，歡迎聯繫奧創系統技術團隊，我們將依據您的後勤維護規範提供專業的系統配置建議。
