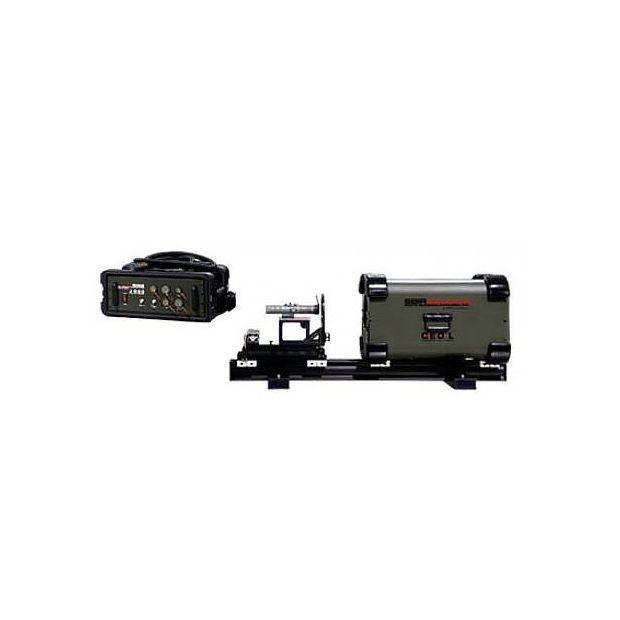

Common E-O 電光雷射測試模組

整合感測測試，一機完成全流程

共通電光雷射測試組是一套易於操作、雷射安全且模組化的測試系統，設計用途為針對可攜式電光雷射裝置進行第一線維護作業；此機種具備使用者友善的操作介面，適合快速評估系統健康狀態、維護情形與運作狀況；此產品整合 SBIR 的 IRWindows™4 測試自動化軟體，提供精準且一致的測試結果；系統亦可輕鬆設定，以執行完整的雷射系統測試作業。

特點

完整雷射與電光系統測試能力

準直儀模組

• 採用寬頻反射型投影光學元件，具備 5° 視場角；
• 配備環境防護型寬頻穿透光學視窗；
• 附有可延展光封套管，適用於低光源測試條件。

多波長光源（MLS）

• 黑體光源提供高度放射紅外輻射；
• 寬亮度範圍之鎢鹵素均勻光源，支援可見光與 I²（第二代像增強器） 相關測試。

內建 CCD 攝影機

• 支援雷射存在判定與光軸校準（boresight）測試。

NUC 泛光源與目標輪系統

• 非均勻校正泛光源（NUC Flood Source）為高放射率延展型紅外光源；
• 多位置目標輪（22 個位置）提供靈活靶標組合配置。

擴展測試組件與外部模組支援

外部導軌系統

• AZ/EL 調整平台（方位角／仰角控制）
• 支援待測物（UUT）快速替換與MIL-STD-1931 軍規介面相容性

外部觀測與量測組件

• 數位攝影機：適用於目鏡測試、I² 增益與高亮度測試；
• 屈光度觀測鏡：用於進行光學目鏡觀測；
• 外部衰減濾波器組：強化雷射 UUT 的量測範圍控制；
• 外接功率計（選配）：提供精確雷射功率量測能力。

支援模組與操作端平台

電子支援模組（Support Electronics Module）

• 可編程電源供應器與電池狀態監控；
• 整合準直儀模組驅動、控制與通訊電路板；
• 搭載乙太網路集線器與 IEEE-1394a 介面，提供多樣連接性；
• 內建電源分配模組，簡化系統部署。

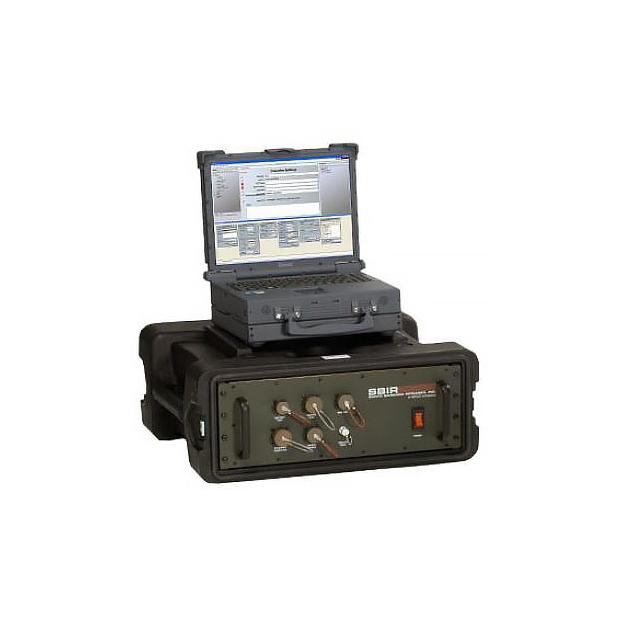

強固型筆記型電腦（Ruggedized Laptop）

• 支援命令與控制、影像與資料處理、封存與顯示功能；
• 相容 NTSC、PAL、RS-170 等主流影像格式。

設計優勢與可攜性

• 小型化、可攜設計：單箱重量小於 85 磅，配備雙人可攜式運輸箱
• 強固機構設計：可用於嚴苛現場環境進行第一線維護

測試效能與軟體整合

Milli-Kelvin 等級溫控穩定性

• 專利溫度感測與控制電路設計，實現1 mK 對比度測試等級的高精度熱穩定。

IRWindows™ 軟體支援

• 支援 TPS（Test Program Set）開發；
• 搭載全自動設定、執行、資料收集與分析模組；
• 最佳化整合於紅外線、可見光與雷射感測系統之性能測試工作流程。

選配項目

外接功率計

• 用於雷射待測物（UUT）功率量測；

IRWindows™ 進階 EO 測試與分析工具

• 共通 E-O 測試組亦支援與 SBIR IRWindows™ 測試平台之無縫整合；
• 該系統提供完整自動化設定、執行與資料分析能力，專為紅外線、可見光與雷射感測器系統之標準效能量測所打造。

外觀尺寸

機構尺寸（英吋）：俯視圖

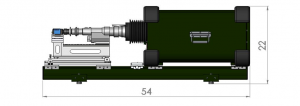

機構尺寸（英吋）：側視圖




歡迎洽詢奧創系統，了解產品詳情與報價資訊。
