Common E-O 通用光電測試模組

模組化設計，精準評估光電裝置前線狀態

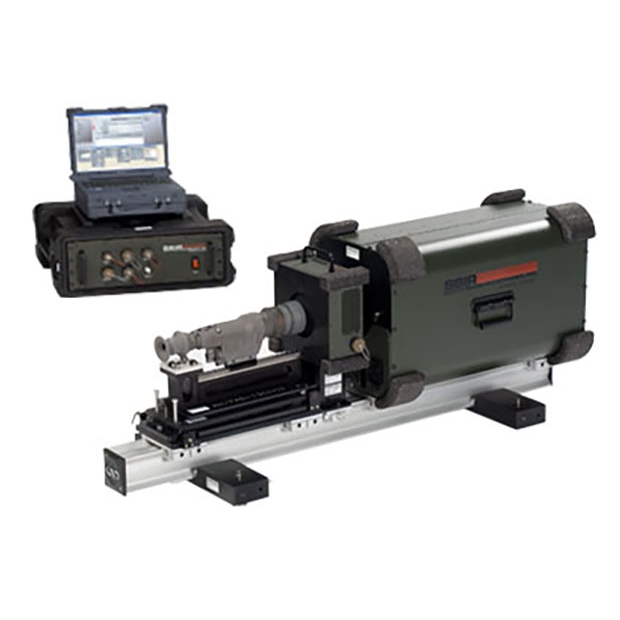

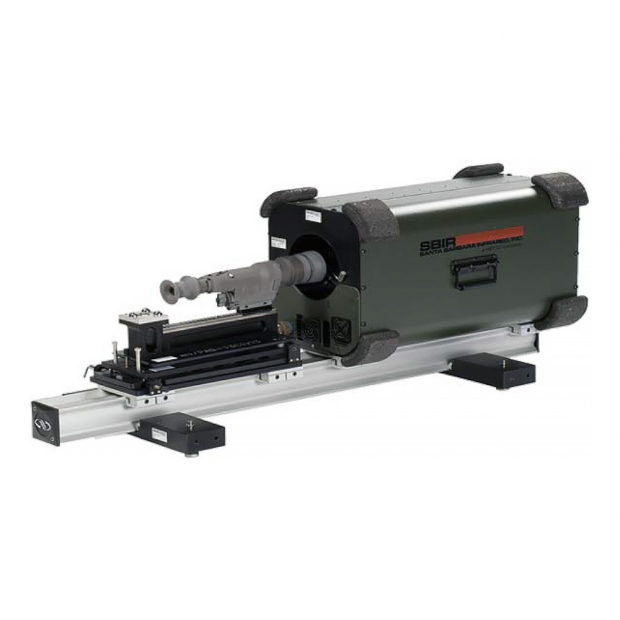

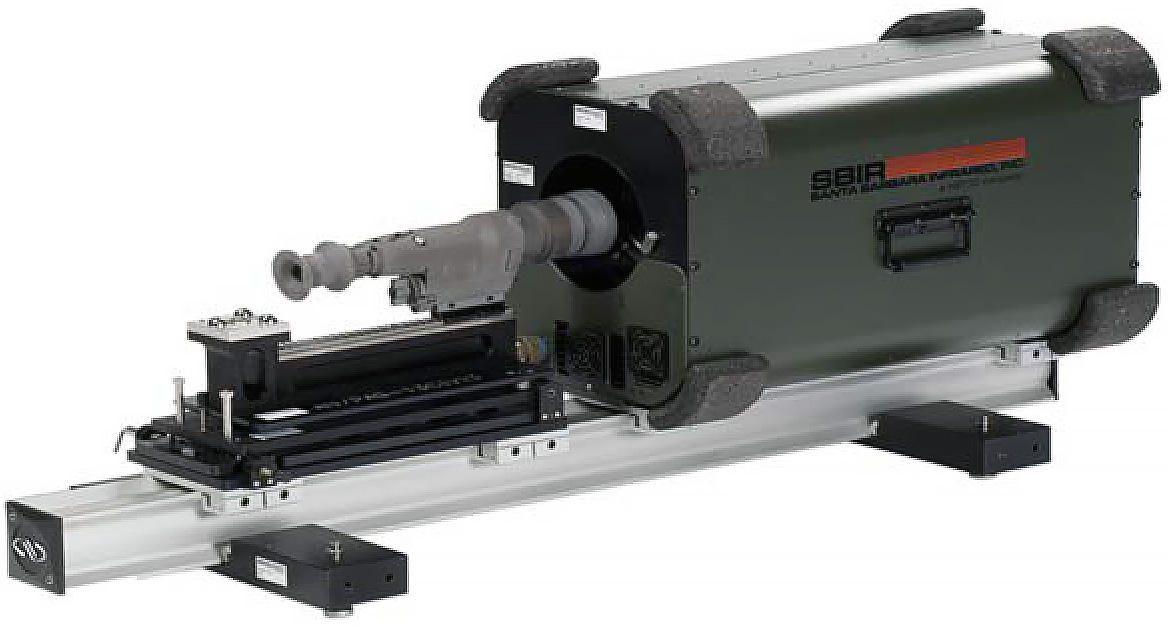

Common E-O 是一款操作簡易的模組化測試裝置，專為單人可攜式光電瞄準鏡/觀測鏡的第一線維護所設計；此測試裝置介面直觀，非常適合用於快速評估光電系統的健康狀態、維護需求與操作狀態；Common E-O 整合了 SBIR 的 IRWindows™4 測試自動化軟體，可提供準確且一致的測試結果；此外，該系統具備擴充彈性，能夠輕易地增加對雷射系統的測試支援。



主要特點

準直儀 (Collimator)

採用寬頻反射式投影光學元件，提供 5 度視場 (FOV)；其窗口採用寬頻透射式光學元件，同時具備環境防護功能；並配備可擴展遮光罩，以利於低光照環境下的測試。


多波長光源 (MLS)

包含黑體 (Blackbody) 作為高發射率紅外線光源，以及寬亮度範圍鹵素鎢燈均勻光源，可支援可見光與影像增強管 (Image Intensifier, I2) 測試。


內建 CCD 相機

適用於執行雷射存在性確認與系統軸線校準測試。


多位置目標輪

提供 22 個不同的目標位置供選擇。


非均勻性校正 (NUC) 泛光光源

具備高發射率的延伸範圍紅外線光源。


外部滑軌系統組件

整合了方位/俯仰 (AZ/EL) 調整平台，可實現待測物 (UUT) 的快速更換與互通性，且介面符合 MIL-STD-1931 標準。


外接數位攝影機

可輔助進行穿透目鏡測試、影像增強管 (I2) 增益量測，以及影像增強管 (I2) 強光條件測試。


外接屈光度鏡 (Diopter Scope)

用於執行穿透目鏡相關測試。


外接衰減濾波器組

提供對待測物 (UUT) 雷射裝置進行測試時所需的衰減功能。


支援電子模組

內建可程式化電源供應器（附有電池狀態指示燈），包含準直儀模組驅動卡、通訊 (COM) 卡與控制電子卡，並整合了乙太網路 (Ethernet) 集線器及 IEEE-1394a 介面，同時負責系統整體的電源分配。

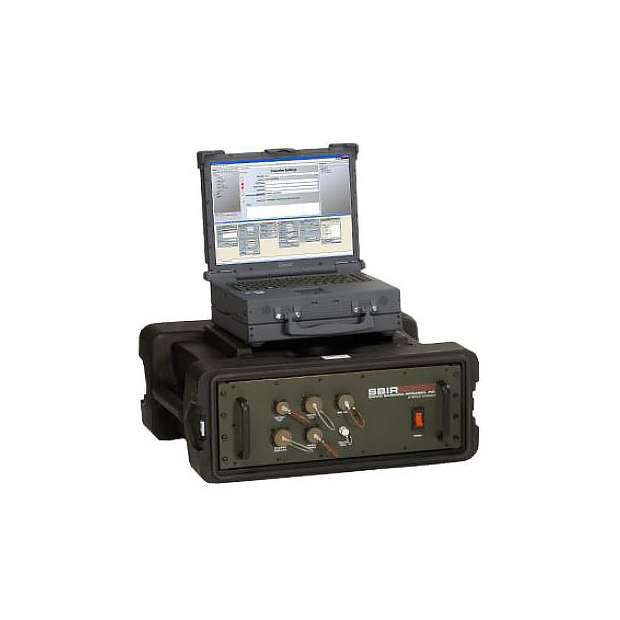

強固型筆記型電腦

作為系統的控制核心，提供指令下達、系統監控、測試資料後處理、影像顯示與處理，以及結果存檔等完整功能。


視訊介面支援

此系統標準支援 NTSC、PAL 或 RS-170 視訊介面，同時也可依需求提供其他介面支援。


第一線維護支援系統，小型化、可攜式與強固耐用

單箱重量控制在 85 磅以下，標準配置包含 2 個便於雙人搬運的運輸箱；賦予現場操作人員執行關鍵初步檢測與基礎維護的能力。


軟硬體高度整合

確保硬體模組與軟體功能之間無縫協作，提供流暢一致的操作體驗。


IRWindows™4 測試程式集 (TPS) 開發環境

提供一個完整的環境，供使用者開發、管理及執行客製化的自動化測試程序。


mK 等級的溫度穩定性

SBIR 運用其獨特的溫度量測與類比數位轉換電路技術，結合精密控制邏輯，達成了反應極為迅速的溫度控制。此先進技術能實現真實的溫度設定點及精確的 mK 等級穩定控制，使得在極低溫差（對比度低至 1 mK）條件下的精密測試成為可能。


IRWindows™：進階光電測試與分析工具整合

Common E-O 測試系統已針對與 SBIR IRWindows™ 測試系統的無縫整合進行了優化，IRWindows™ 是一套功能強大的進階軟體工具，能夠自動化執行業界標準的紅外線、可見光及雷射感測器系統效능測試，其範圍涵蓋測試設定、程序執行、資料收集到結果分析的完整流程。

選配項目

外接功率計

擴充系統功能，使其能夠量測待測物 (UUT) 的雷射輸出功率。


IRWindows™：進階光電測試與分析工具

此 Common E-O 測試裝置亦已針對與 SBIR IRWindows™ 測試系統的無縫整合進行了優化；IRWindows™ 是一款進階軟體工具，可自動化執行業界標準的紅外線、可見光與雷射感測器系統效能測試，包含測試設定、程序執行、資料收集與結果分析等流程。



外觀尺寸

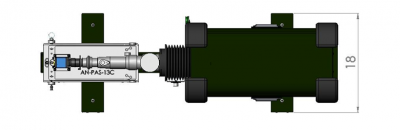

Common EO 尺寸（英吋）（俯視圖）

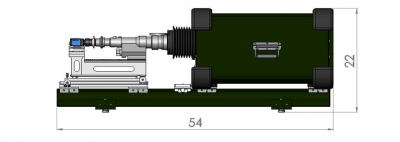

Common EO 尺寸（英吋）（側視圖）

訂購資訊

若需了解此產品更詳細的規格或進行洽詢，請直接聯繫奧創系統。
