脈衝雷射二極體目標投影器
SBIR 的脈衝雷射二極體目標投影器，其設計重點在於提供精確產生 1064nm (奈米) 的均勻準直脈衝雷射輸出；該機種不僅可用於雷射接收器與探測器的測試，亦可支援雷射導引飛彈系統中四象限探測器的精密對準作業。

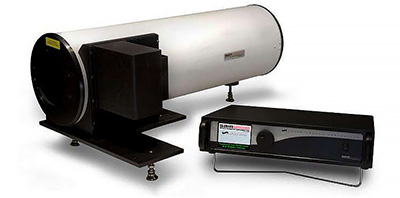

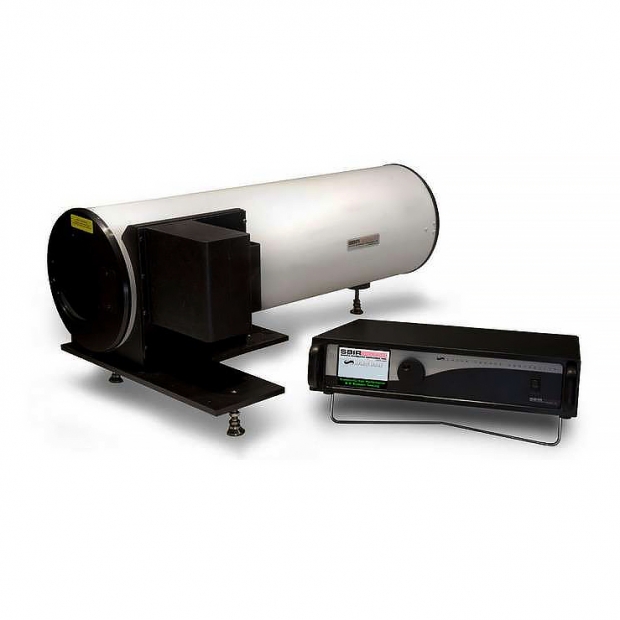

此系統主要由一組牛頓式 (Newtonian type) 準直儀、雷射光源與控制器，以及光纖 / 針孔目標組件所構成；操作方面，使用者可透過 控制器 的 前面板 進行手動控制，也可經由 乙太網路 (Ethernet) 介面 連接至 個人電腦 (PC) 進行遠端操作。
功能特性
- 脈衝重複頻率 (PRF) 範圍：20 至 12,500Hz，PRF 穩定性 +/- 0.005%
- 脈衝寬度：20 +/- 10ns (奈秒)
- 脈衝間穩定性：+/- 2%
- 可變校準輻照度
- 多種 觸發模式，包含：
內部（自由運行）、外部觸發（啟動雷射觸發）自由運行 及 外部觸發脈衝間觸發
應用
- 雷射感測器測試：
測試與驗證雷射接收器和探測器的性能。 - 導引系統校準：
對雷射導引飛彈或類似系統中的四象限探測器 (Quadrant Detectors) 進行精確對準。 - 目標模擬：
產生標準的 1064nm 脈衝雷射訊號，模擬實際雷射目標源，用於相關系統的開發與測試。 - 光電系統整合：
在整合包含 1064nm 雷射元件的光電系統時，作為標準光源進行校準與驗證。 - 實驗室研究：
在光學或光電子學實驗室中，作為可控的 1064nm 脈衝雷射源使用。
規格
STC-630Z 準直儀
- 淨孔徑 (Clear Aperture)： 6 inches
- 焦距 (Focal Length)： 30 inches
- 波前誤差 (Wavefront Error)： 0.35 waves @ 633 nm (奈米)
- 視場角 (Field of View, FOV)： 2.75º
- 尺寸 (Size)： 長 33.5” x 寬 18.6” x 高 12.5”
光纖/目標組件
光纖針孔目標組件安裝於準直儀的焦點位置，組件的對準程序於出廠前已由原廠完成設定；在正常操作條件下，該組件無需使用者進行定期調整；僅在更換雷射準直儀與光纖，或系統經受顯著物理衝擊後，才需重新進行校準。
- 目標類型： 針孔
- 脈衝重複頻率 (PRF) 範圍： 20 Hz 至 12,500 Hz
- 脈衝寬度： 20 ± 10 ns (奈秒)
- 脈衝功率振幅不確定性： < 10% (相對於功率設定值)
- 準直儀輸出均勻性：
- 數值：在 4 inch 直徑中心區域內，達到 ±10% (相對於功率設定值)
- 量測條件：使用收集孔徑 < 1 inch 直徑的輻射計進行量測
- 峰值功率範圍 (最小值)： 0.05 mW/cm² 至 0.1 mW/cm² (條件：10 mrad 目標角張)
- 控制介面：
- 手動 (透過前面板)
- RS-232
- 乙太網路 (Ethernet)
- 外部觸發模式： 二極體脈衝可由外部 TTL 觸發訊號控制
