精準打擊的幕後推手：無人載具 LWIR 與雷射測距之共軸校準 (Boresight) 極限

進入 2026 年，戰術級無人載具 (UAV) 的光電球 (EO/IR Turret) 已經演化為高度複雜的「多感測器融合平台 (Multi-Sensor Fused Platform)」，在執行超視距 (BVLOS) 精準打擊或砲兵前觀任務時，系統不僅依賴長波紅外線 (LWIR) 熱像儀進行目標搜索與邊緣特徵提取，更必須同步觸發雷射測距儀 (LRF) 或雷射標定器 (Designator) 來獲取目標的絕對三維空間座標，這種結合被動熱成像與主動雷射測距的交戰邏輯，對光電系統內部的「視軸共軸校準 (Boresight Alignment)」提出了幾何光學上的極端要求。

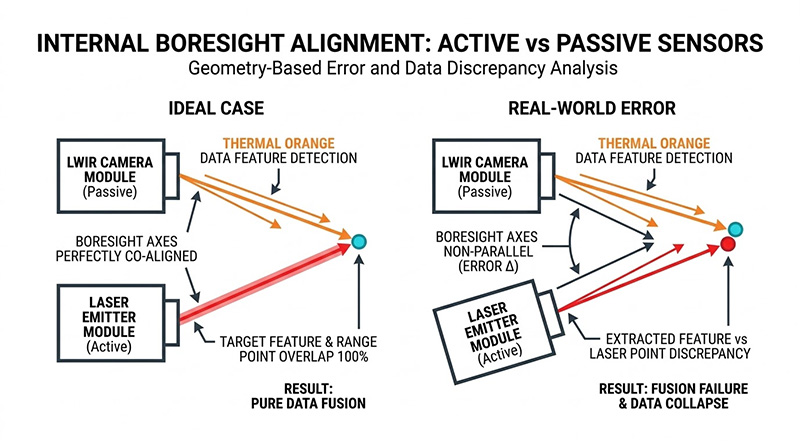

所謂的視軸共軸校準，是指確保 LWIR 熱像儀的「數位十字準星 (Reticle / Line of Sight, LOS)」與不可見的雷射發射光束，在物理空間的三維向量上達成絕對的平行與重合，根據最新修訂的軍規光電測試準則，高階光電塔的共軸誤差容許值已被嚴格限縮至數十微弧度 (µrad) 級別，若在出廠前未經高精度的量測與補償，在 10 公里外的戰場上，區區 1 毫弧度 (mrad) 的視軸偏差，將導致雷射光點偏離熱像儀準星高達 10 公尺，使得精準導引武器完全錯失目標。

然而，要在實驗室內客觀驗證並量化這種跨頻譜（從 10 µm 的熱輻射至 1.06 µm 或 1.54 µm 的雷射）的空間對齊誤差，測試工程師正面臨著三大難以妥協的物理與系統工程難題：

跨頻譜靶標的空間共位性 (Spatial Co-location) 與視差 (Parallax) 陷阱

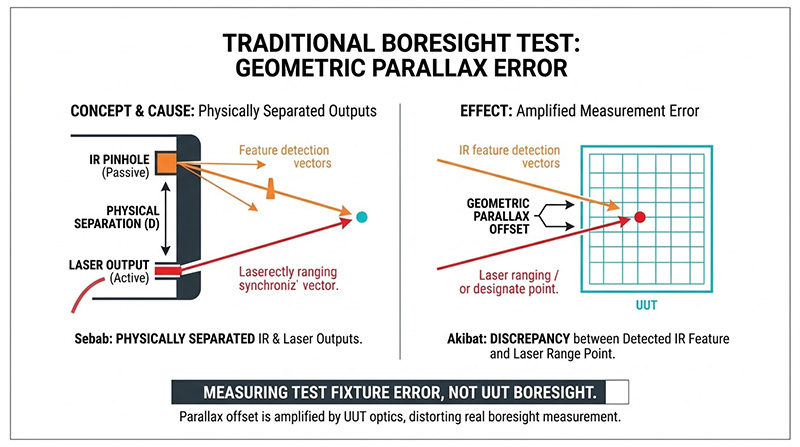

要量測紅外線與雷射的共軸誤差，測試系統必須投射一個「同時具備熱特徵與雷射特徵」的幾何參考標靶。 傳統的測試治具往往採用物理分離的紅外線針孔 (Pinhole) 與雷射光纖輸出端，或是依賴機械反射鏡進行切換。這種設計天生帶有幾何視差 (Parallax Error)。在微弧度級別的極限校準中，任何靶標治具本身的機械加工公差或熱膨脹變形，都會被待測物 (UUT) 的光學系統放大。若測試設備無法在同一個絕對的物理幾何中心，同時提供穩定無漂移的熱輻射梯度與雷射接收/發射節點，工程師量測到的將只是「測試機台自身的幾何誤差」，而非無人機光電塔真實的共軸偏移量。

高能奈秒脈衝 (Nanosecond Pulse) 的能量衰減與破壞性極限

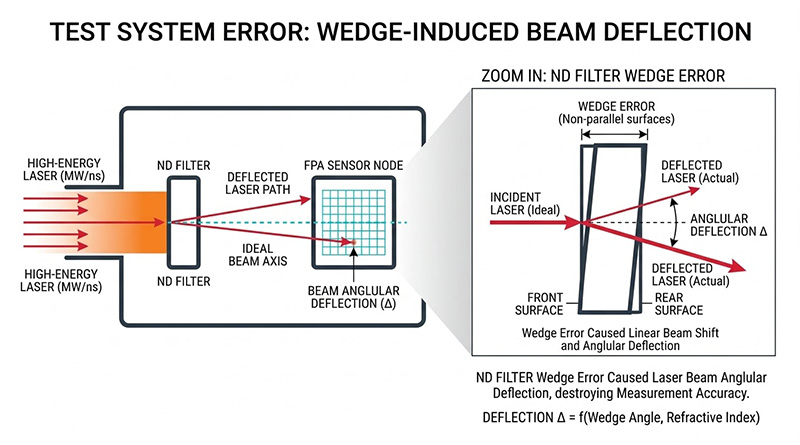

現代軍用雷射測距儀與標定器為了穿透大氣衰減，通常輸出極端高峰值功率（數十兆瓦 MW）與極短脈衝寬度（約 10 至 20 奈秒）的雷射能量，當測試系統試圖捕捉並分析這些高能雷射光點在空間中的精確位置時，感測器面臨著毀滅性的飽和與光學損傷風險，若未能精確地將入射的雷射能量衰減超過 40 dB 以上，高能光子將直接燒毀測試系統內部的短波紅外線 (SWIR) 或矽基焦平面陣列，然而，在光路中強行插入高光學密度的衰減濾光片 (ND Filter)，極易引入額外的光楔效應 (Wedge Error) 與波前畸變 (Wavefront Distortion)，這會使原本筆直的雷射光束產生角偏轉，徹底摧毀共軸量測的絕對基準。

數位取樣的質心定位 (Centroiding) 極限與次像素 (Sub-pixel) 誤差

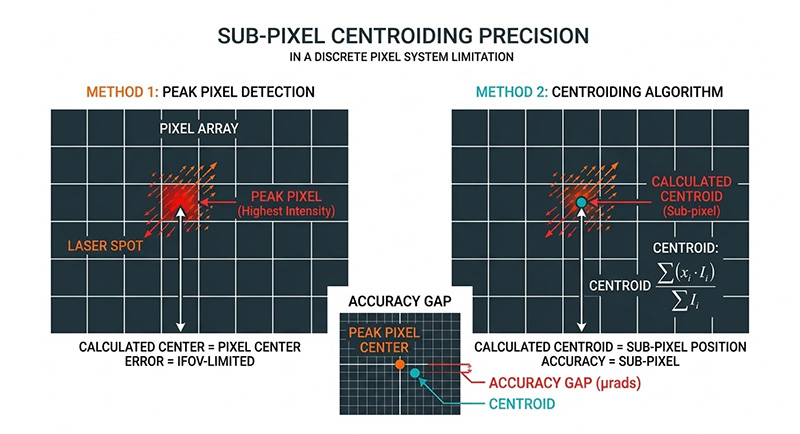

在截取到雷射光斑後，系統必須透過演算法精算出光束的絕對幾何中心，並將其與熱像儀的光軸座標進行比對。 由於測試相機的像素陣列本質上是離散的離散取樣系統，雷射光斑通常僅覆蓋少數幾個像素。若僅依賴最高亮度像素來判定中心，其精度將受限於相機的瞬時視場角 (IFOV)，遠遠無法滿足數十 µrad 的軍規要求。測試系統必須依賴高維度的二維空間卷積與質心定位演算法 (Centroiding Algorithm)，在包含散斑雜訊 (Speckle Noise) 與背景暗電流的矩陣中，精確算出次像素 (Sub-pixel) 級別的光斑重心。這種跨越硬體光電轉換與軟體數學建模的極限運算，在缺乏高幀率硬體同步與演算法校正的傳統測試架構中，極易產生數百微弧度的非線性漂移。

面對上述嚴苛的共軸校準測試與跨頻譜空間對齊極限，奧創系統推薦導入 SBIR 專為多感測器融合平台設計的 BAM (Boresight Alignment Module) 視軸校準模組 與 14000Zi 系列靜態紅外線目標投影機，我們深知建構高精度的光電校準實驗室絕非單純的零件拼湊（Box Moving），而是必須提供從自動準直、熱雷射共位靶標到質心運算軟體的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 視軸校準模組 (BAM)，透過自動準直與 IRWindows™5 軟體，精準共軸校準多重成像系統與雷射；提供 SWIR 或矽基相機選項，涵蓋 0.4-2µm 波段，。適用於準直儀整合或開放平台。


SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

針對跨頻譜靶標的空間共位難題，BAM 模組 結合了特製的加熱/前置照明共軸靶標 (Boresight Target)，該靶標能在同一絕對幾何平面上提供清晰的紅外線/可見光參考特徵，並在幾何正中心配置光纖套圈 (Fiber/Ferrule Assembly) 以發送或接收雷射能量，同時 BAM 內建 1 角秒 (arc-second) 精度的逆向反射器 (Retro-reflector)，透過自動準直技術 (Autocollimation)，將大型 STC 離軸牛頓式準直儀 的視線精準轉移至模組內的 SWIR (850-2000nm) 或矽基相機，建立一條堅不可摧的絕對視軸基準。

SBIR STC 系列離軸牛頓式準直器，為可見光至長波紅外線系統測試提供繞射極限效能，輕巧、易整合、可客製化，打造精準目標投影。

在克服高能脈衝與質心定位極限方面，BAM 模組整合了寬頻視窗與精密的連續可變濾光片 (CVF)，在避免光學損傷的同時將波前畸變降至最低，更關鍵的是，透過無縫對接的 IRWindows™ 5 自動化測試軟體，系統將擷取到的雷射光斑進行 12 位元的高保真數位化處理，並運用先進的質心定位演算法，將雷射光點的空間解析度極限推升至 1/4 IFOV（約 4.2 µrad）的次像素精準度，這能協助客戶符合最嚴格的 MIL-STD 對準規範，徑向誤差被嚴格控制在 25 µrad 以內，同時還可執行高精度的光束發散角 (Beam Divergence) 量測，大幅提升多感測器光電塔的測試效率與實戰可靠度。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答。

實際系統配置將因應您的光電測試應用、雷射波長 (1064nm/1540nm/1570nm)、光學平台場地限制及待測物光圈特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援。
