大型無人機 ISAC 與光電莢艙測試：線性/雲台複合系統與 iXL5e 線性控制



在前沿國防與航太戰略中，高空長程無人載具（HALE UAV）與低軌偵察衛星的作戰效能，高度仰賴其機腹下方懸掛的巨型「通訊感知一體化（ISAC）」陣列與「光電/紅外線（EO/IR）尋標莢艙」，為了容納超長焦距的光學鏡片組、高功率雷達發射器與液冷系統，這些軍規感測器莢艙的長度往往超過一公尺，且重量高達五十公斤以上。

在正式掛載升空前，這些造價數千萬美元的巨型感測器必須在地面實驗室中進行高動態的硬體迴路（HWIL）追蹤模擬與全景紅外線光學檢驗，然而當協助國防承包商建置這些大型測試平台時，會發現傳統的檢測設備面臨著嚴峻的物理天險：將一個超過一公尺長的沉重圓柱體安裝在傳統旋轉雲台上進行全景掃描，不僅會產生災難性的空間干涉，驅動這龐然大物所需的高壓馬達電流，更會產生強烈的電磁雜訊，直接淹沒紅外線感測器的微弱訊號，本文將純粹從狹長載體的空間幾何學、巨型負載的低雜訊電磁驅動力學，以及多軸時域同步出發，深度剖析現代航太測試工程師所遭遇的三大技術難題，並從系統整合者的視角提出具體的硬體產品解決方案。

國際航太與軍規光電測試規範：巨型負載的空間與電氣容忍度

在探討具體的機台痛點之前，我們必須先理解指導這些巨型航太感測器的最高測試準則，以美軍針對機載巨型光電莢艙的 MIL-STD 動態環境測試規範，以及國際太空總署的 ISAC 天線遠場量測標準為例，對於測試儀器在「空間運動包絡（Motion Envelope）」與「電氣雜訊基準（Noise Floor）」提出了極度嚴苛的限制；在模擬無人機於數萬英呎高空對地面目標進行 360 度連續掃描時，規範要求測試機台必須能讓大於五十公斤的狹長莢艙進行連續旋轉與 180 度的俯仰傾斜（Tilt Plane Control），同時在追蹤微小熱源時，平台的「在位穩定度（In-position Stability）」必須達到次奈米或次微徑度級別。

更致命的是「電磁相容性（EMC）與訊號純粹度」。紅外線焦平面陣列（FPA）對高頻電磁雜訊極度敏感。法規嚴格要求，驅動測試機台的伺服馬達與控制器，絕對不能向測試環境中輻射任何會干擾感測器的切換雜訊（Switching Noise）。這種對「巨型狹長空間操控力」與「絕對零電磁雜訊」的雙重苛求，直接宣告了傳統大型齒輪雲台與標準 PWM 驅動架構的死刑。

工程實務上的巨型 ISAC 與紅外線測試難題

在上述嚴苛的物理限制與軍規框架下，測試工程師在建構次世代大型 UAV 與衛星感測器 HWIL 測試儀時，無可避免地會面臨三道極難跨越的技術高牆。

狹長型莢艙的「重心偏移」與「巨型迴旋半徑」干涉

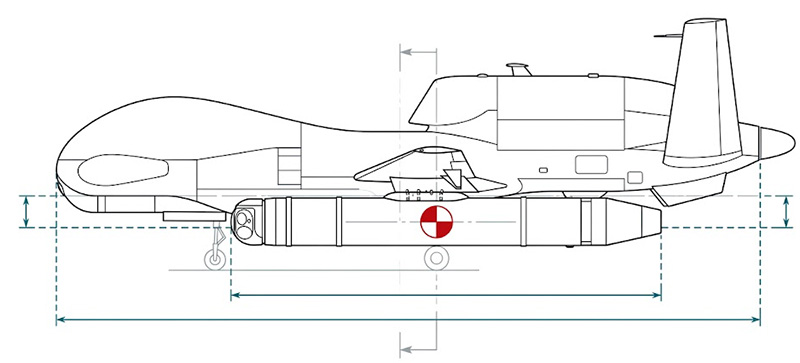

當測試工程師試圖將一個長度超過一公尺的光電莢艙安裝在標準的多軸旋轉雲台（Gimbal）上時，首當其衝的是幾何空間的崩潰，由於莢艙極長，若將其固定於旋轉軸上，感測器的視窗往往會遠離旋轉中心，當雲台進行大角度的俯仰（Pitch）或連續旋轉時，這個長力臂會讓整個莢艙在測試空間中掃出一個極為巨大的「迴旋半徑（Swing Radius）」。這不僅需要一個大得驚人的無塵室或熱真空艙來容納，狹長物體偏離重心的旋轉更會產生極端龐大的偏心力矩（Eccentric Moment）；這種巨大的偏心力矩會嚴重扭曲傳統雲台的軸承，導致機械剛性流失與軌跡偏擺，若無法透過一個線性的進給機構將狹長莢艙的「當前測試截面」精準推入旋轉中心，測試過程將永遠受制於空間碰撞的恐懼與機械變形的誤差之中。

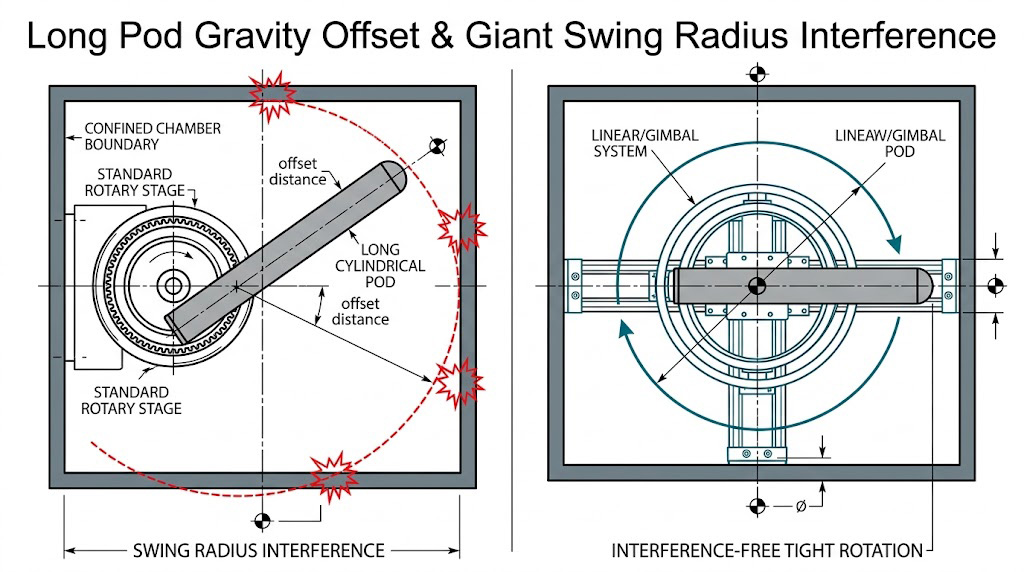

標準旋轉台偏心安裝長莢艙導致重力偏移與旋轉干涉；線性/萬向節系統中心安裝實現無干涉緊湊旋轉。

驅動 50 公斤負載的「PWM 切換雜訊」與紅外線訊號淹沒

為了解決大於 50 公斤的負載與極高的動態響應需求，製造商通常會採用高功率的大型直驅無刷馬達，並搭配標準的脈衝寬度調變（PWM）伺服驅動器，這裡隱藏著一個電子物理學的致命傷：傳統的 PWM 驅動器透過極高頻率（如 20 kHz）的電晶體開關來斬波控制電壓，這種高頻開關動作雖然效率高，但會產生強烈的電壓突波（dV/dt）與電磁干擾（EMI），也就是所謂的「切換雜訊（Switching Noise）」。

在進行高階紅外線熱影像校正或 ISAC 微弱回波測試時，感測器捕捉的是極度微弱的類比訊號，這些來自 PWM 驅動器的強烈切換雜訊，會透過馬達線纜與機台結構耦合進入感測器的電路中，在示波器上原本純淨的紅外線讀值會被佈滿高頻毛刺的雜訊層徹底淹沒，在要求絕對「低雜訊」的測試環境中，PWM 驅動技術的先天物理缺陷成為了抹殺測試精確度的最大元凶。

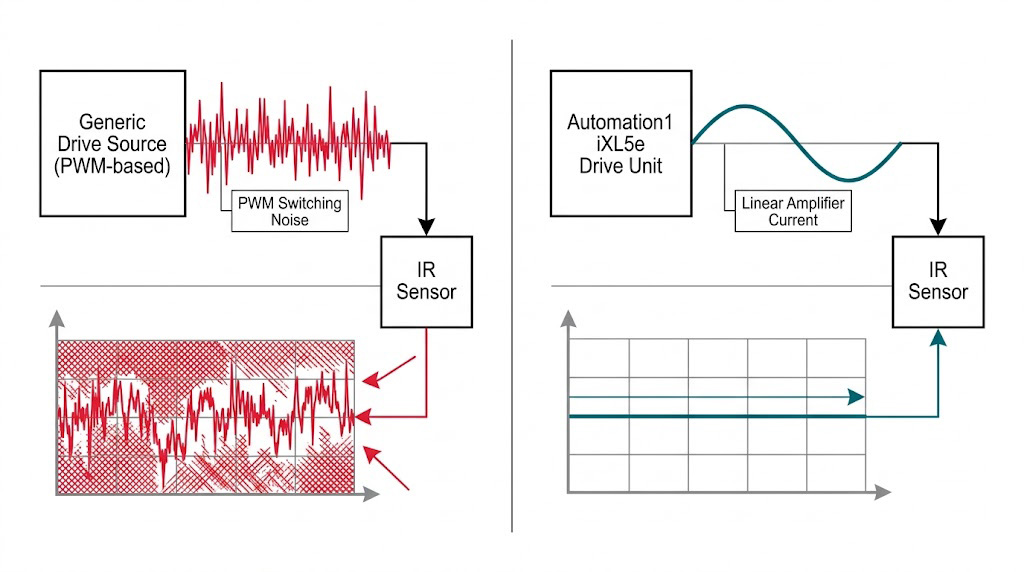

PWM開關雜訊混亂IR感測數據（左）；線性放大器（右）提供乾淨且準確的訊號。

複合運動學中的「網路時基抖動」與軌跡撕裂

如果工程師為了解決迴旋半徑問題，設計了一個由底部線性滑台加上頂部旋轉雲台組成的客製化機台，隨之而來的將是控制學的災難，在傳統的分散式控制架構中，控制長行程線性底軸的驅動器，與控制頂端旋轉軸的驅動器，往往透過標準的工業乙太網路（如 TCP/IP）與一台外部工業電腦溝通，當系統試圖執行一個複雜的「邊平移、邊旋轉」的 3D 螺旋掃描軌跡時，網路封包的碰撞與通訊延遲會產生致命的「時基抖動（Network Jitter）」。

只要這兩個軸的馬達指令接收時間差了幾個微秒（Microseconds），長行程線性軸與高響應旋轉軸的動作就會產生「相位撕裂（Phase Shift）」，在測試目標眼中，ISAC 雷達的掃描波束將不再是平滑的曲線，而是充滿鋸齒狀的數位斷層，徹底摧毀了動態追蹤與都卜勒頻移（Doppler Shift）補償演算法的驗證基礎。

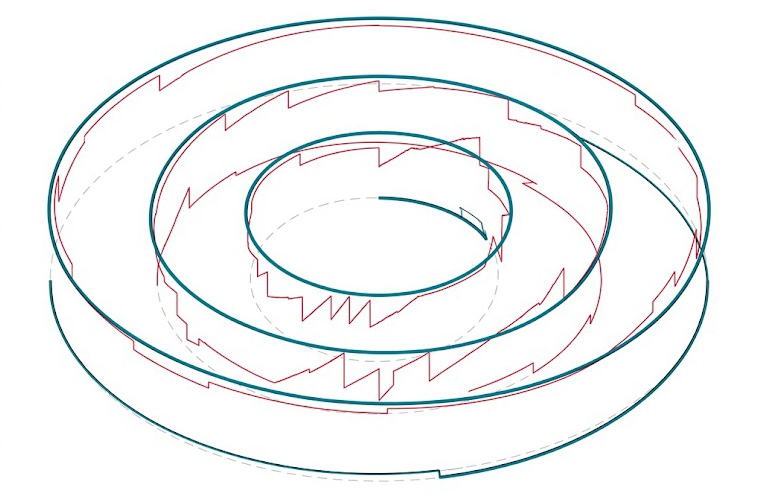

此 3D 軌跡圖對比多軸同步：紅色鋸齒線代表受網路抖動影響的實際偏差，深青色實線則展示了無暇的同步軌跡。

面對上述嚴苛的 MIL-STD 規範與 ISAC 測試對零雜訊的極端要求，單純依賴購買標準雲台與工業級驅動器，最終不可避免地將陷入無止盡的機台碰撞、訊號雜訊對抗與網路延遲除錯中，我們為您提供 Aerotech 經過頂尖國防實驗室驗證的「實體硬體產品與客製化平台」，從底層解決空間干涉的複合機構，到消滅一切電氣雜訊與通訊延遲的一體化線性驅動控制器，打造一站式的硬體迴路 (HWIL) 解決方案：

征服狹長空間與巨型負載的硬體載體：客製化平衡旋轉台 (Gimbals) 與光學安裝座

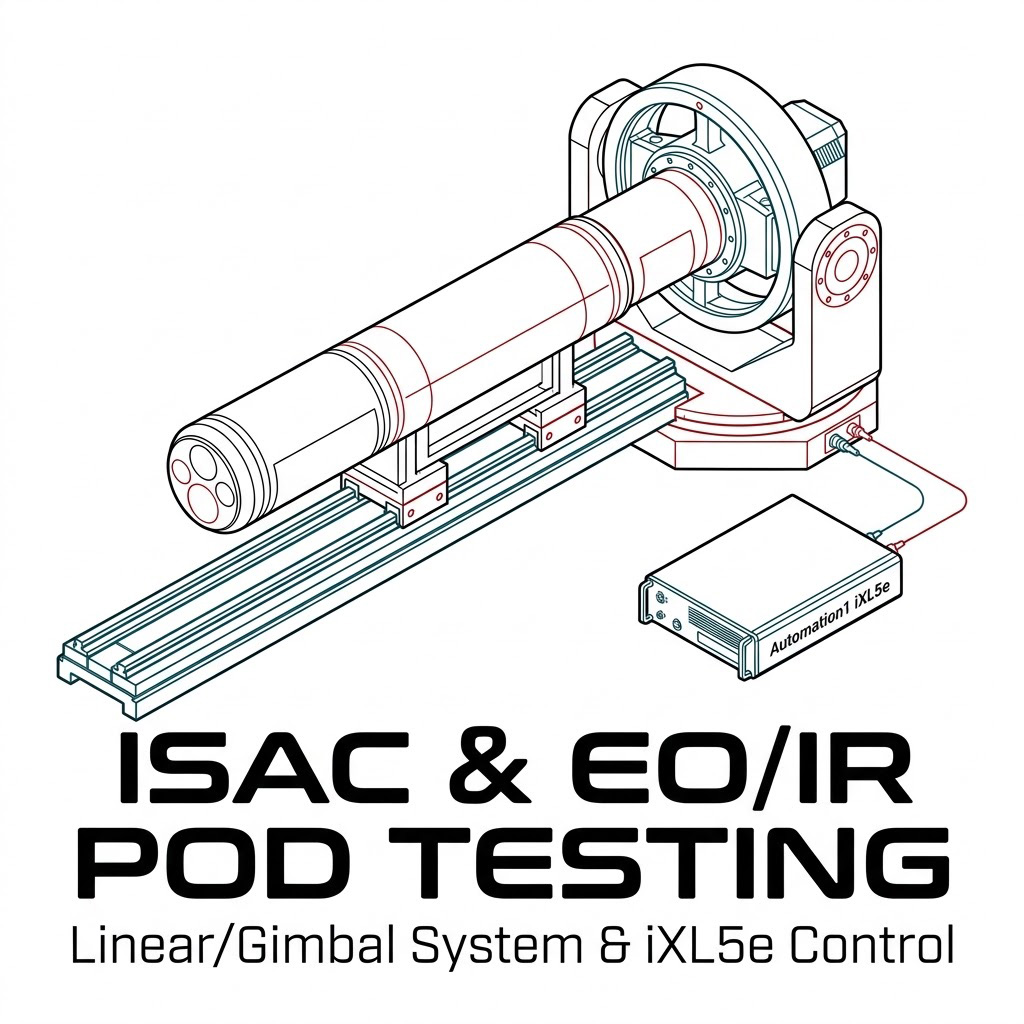

針對長度超過一公尺、重量大於 50 公斤的 ISAC 與光電莢艙，我們提供 Aerotech 客製化平衡旋轉台 (Gimbals) 與光學安裝座，這套系統徹底揚棄了單一旋轉點的設計，其底層採用「長行程線性馬達驅動軸 (Long travel linear-motor-driven lower axis)」，能將狹長型感測器平穩地推進或拉出測試區域；而頂端則整合了「高負載直驅旋轉軸 (Direct-drive high-load capacity rotational axes)」，允許工作區域進行無限制的連續旋轉 (Continuous rotation) 以及 180 度的傾斜平面控制 (180 degree control over the tilt plane)，這種將線性進給與萬向雲台完美結合的機構，徹底消除了狹長物體的迴旋碰撞干涉，以最穩固的動態剛性輕鬆駕馭大於 50 kg 的軍規酬載，實現極速且高精度的空間掃描。

Aerotech 的客製化平衡旋轉台 (Gimbals) 採用高性能的旋轉運動平台 (Rotary Stage) 產品進行工程設計，多樣化的旋轉運動平台選擇可提供極大的靈活性，以滿足您的有效負載尺寸與重量、回授類型與解析度、扭矩與速度要求等需求


Photonics West 2025 Product Video


Aerospace and Defense

徹底消滅切換雜訊的一體化大腦：Automation1 iXL5e 線性伺服驅動控制器

面對大負載所需的強大電流與紅外線感測器對「零電氣雜訊」的苛求，我們推薦導入 Aerotech 革命性的控制硬體：Automation1 iXL5e 進階線性伺服驅動控制器，iXL5e 是一台將「完整的 Automation1-iSMC 運動控制器」與「高功率線性放大器 (Linear Amplifier)」完美融合在單一硬體內的劃時代產品，它捨棄了傳統的 PWM 切換技術，純線性放大器設計徹底消滅了切換雜訊 (Switching Noise) 與死區時間 (Deadtime)，為馬達提供如絲綢般平滑、無突波的純淨電流。即使它能產生高達 600W 的輸出功率與 10A/20A 的峰值電流來驅動巨型負載，它也不會向環境中輻射任何會干擾紅外線檢測或 ISAC 微弱訊號的電磁干擾 (EMI)。同時，它內建了完整的控制器，您完全不需要額外的工業電腦，極大化了測試實驗室的空間利用率。

iXL5e 是一款整合 Automation1-iSMC 運動控制器的高性能線性伺服驅動器。提供次奈米級定位能力、低雜訊運作與高達 12 軸的同步控制；支援 EtherCAT、Modbus TCP，並包含 STO 安全功能，適用於渦電流檢測、感測器測試等精密應用。

奈秒級的複合軸同步鏈路：HyperWire 光纖通訊網路

有了 Linear/Gimbal 作為物理載體與 iXL5e 作為零雜訊大腦，最後一步是完美的巨微觀軌跡執行，作為系統的主控制器，這台 iXL5e 透過專利的 HyperWire 光纖通訊網路 (HyperWire Communication Bus) 連結控制其他旋轉軸的次級驅動器，HyperWire 具備高達 2 Gbps 的驚人頻寬，能以 20 kHz 的超高頻率，在 1 奈秒 (< 1 nanosecond) 的極致低抖動內完成所有驅動器的時基同步，這徹底消滅了傳統乙太網路的相位延遲，確保底層的線性進給與上方的萬向雲台在 3D 空間中的複合運動宛如一體般完美融合，為您的巨型軍規莢艙提供無瑕疵、無抖動的極致追蹤軌跡。

打造頂尖的巨型國防光電 (EO/IR) 與 ISAC 測試平台沒有單一標準答案，實際的硬體配置將因應您的莢艙長度、重量限制以及實驗室無塵室規範而量身打造，如需針對 Linear/Gimbal 複合系統或 iXL5e 線性控制器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級硬體建置經驗，隨時準備為您提供最專業的配置指南。
