從實驗室到戰場：無人機 EO/IR 感測器的 HWIL 動態模擬測試

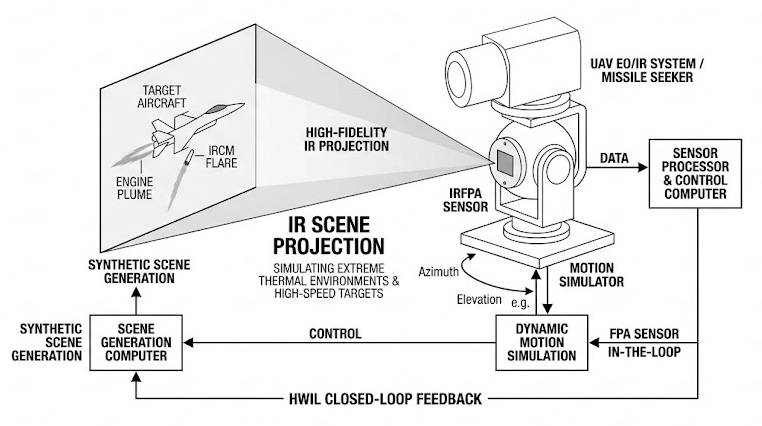

進入 2026 年，先進無人載具 (UAV) 的光電/紅外線 (EO/IR) 系統與飛彈尋標器面臨著極度複雜的戰場環境，這些感測器必須在高速移動中，準確辨識並追蹤動態目標，同時應付如引擎尾焰、火箭噴流或高強度紅外線反制措施 (IRCM) 所產生的極端熱輻射變化；在真實的實彈演習或野外環境中測試這些高階 IRFPA (紅外線焦平面陣列) 系統，不僅成本極其高昂、潛藏著巨大的飛安危險，且天候與大氣條件的不可控性，也讓測試結果難以具備客觀的可重複性；因此，軍規驗收標準強制要求，下一代無人機與飛彈系統必須在實驗室的硬體迴路 (Hardware-in-the-Loop, HWIL) 環境中，進行高保真度的合成影像閉迴路測試。

然而，當測試工程師試圖為無人機建構一個能夠投射出「高動態、高溫戰場」的動態紅外線場景投影器 (IRSP) 時，遭遇了三大嚴峻的系統工程與熱動力學難題：

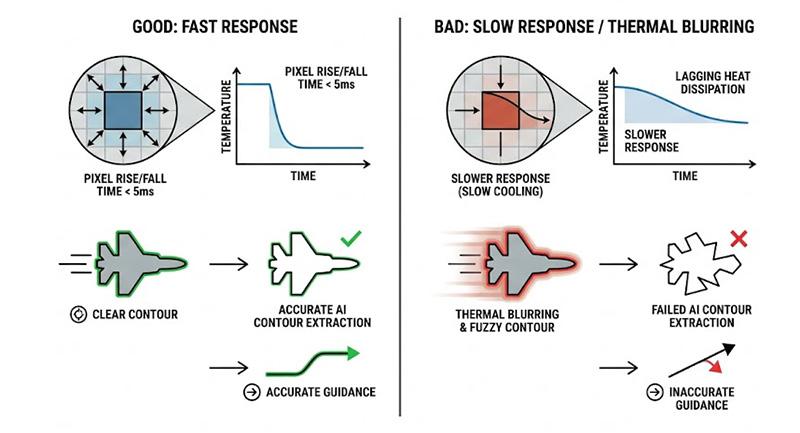

高速動態追蹤的「熱拖影 (Thermal Smearing)」與幀率極限

無人機的追蹤演算法需要即時運算目標的相對角速度，在 HWIL 測試中，場景投影器必須支援高達 200 Hz 甚至 400 Hz 的超高幀率，以配合待測物 (UUT) 的取樣頻率並消除空間-時間取樣偽影，這在物理上要求投影器的每一個微小像素，其溫度的上升與下降時間 (Rise/Fall Time) 必須小於 5 毫秒 (5ms)，若發射器的熱質量過大，導致降溫速度跟不上幀率切換，高速移動的目標就會在紅外線畫面上留下嚴重的「熱拖影」，這會使無人機的邊緣 AI 演算法無法準確提取目標輪廓，進而輸出錯誤的導引指令。

極端戰場熱特徵的「視在溫度 (Apparent Temperature)」物理天花板

現代戰場的威脅目標，其熱特徵動輒跨越巨大的動態範圍，一台標準的投影器或許能輕易模擬 300K 的常溫地表背景，但若要模擬戰機後燃器、極音速導彈尾焰或高強度熱誘餌，系統必須能瞬間產生高達 700K 甚至 1500K 到 2000K 以上的極端中波紅外線 (MWIR) 視在溫度，傳統的發射器陣列在被驅動至如此高溫時，會面臨材料熔毀與熱應力結構崩潰的風險。若無法突破材料科學的限制，測試系統將無法提供足夠的輻射對比度來觸發待測物的追蹤邏輯。

多軸飛行運動模擬器 (FMS) 的整合與機械剛性挑戰

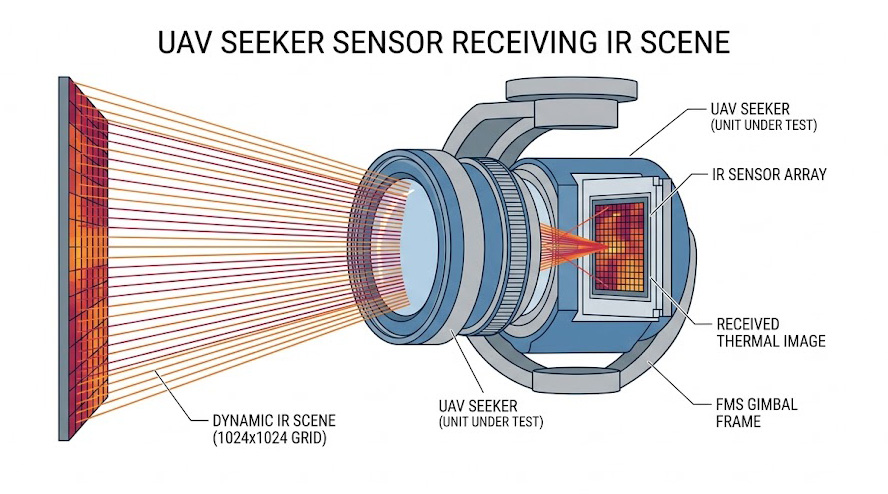

在最嚴苛的 HWIL 閉迴路測試中，紅外線場景投影器通常必須安裝在一個高速旋轉的多軸飛行運動模擬器 (Flight Motion Simulator, FMS) 的外臂上，直接將影像投射給位於中心旋轉台上的 UUT，這對投影系統的體積、重量與機械剛性提出了極端的限制，若投影器的數位發射器引擎 (DEE)、真空杜瓦瓶或冷卻管線過於龐大笨重，不僅會嚴重拖累 FMS 的旋轉加速度極限，其內部的光學對準也會因劇烈的離心力而產生微米級的幾何錯位，徹底摧毀虛擬場景的空間絕對座標。

面對上述嚴苛的 HWIL 高動態測試與飛行模擬整合極限，身為專業的系統整合者，奧創系統 (Ultrontek) 強烈推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 所開發的 MIRAGE™ 系列動態紅外線場景投影系統，我們深知，建構軍規級的 HWIL 實驗室絕非單純的顯示器買賣，而是必須提供從微觀熱動力學、低延遲訊號處理到 FMS 機械整合的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 先進場景模擬方案以 MIRAGE 系列動態紅外線場景投影機為核心，產生高解析度紅外線影像，模擬複雜熱環境與目標；左側展示動態場景模擬範例，具時間戳記，模擬真實世界熱變化；MIRAGE 紅外線投影機應用於先進場景模擬，產生逼真動態影像，滿足國防、航太等領域精確測試評估需求。

針對高動態與高解析度場景需求，MIRAGE™ 系列 利用獨特的電阻式發射器陣列技術，能將電腦生成的數位虛擬戰場，毫無延遲地轉換為高保真度的紅外線光子輻射。

• MIRAGE-XL 全功能系統：
  搭載 1024x1024 像素的超高解析度發射陣列，最高可模擬 675K 的目標溫度，完美支援 12-14 位元灰階與高達 200Hz 甚至更高速的幀率，徹底消除熱拖影，為高階無人機 FLIR 與反制措施模擬提供最逼真的大視場戰場環境。
• UHT 超高溫擴充潛力：
  針對極端目標，SBIR 最新的超高溫 (UHT) 技術甚至能將 MWIR 視在溫度推升至 1500K 乃至 2000K 以上，滿足火箭尾焰與高能干擾源的極限測試需求。

針對飛行運動模擬器 (FMS) 的嚴苛安裝限制，我們特別推薦 MIRAGE-H 整合式投影器：

• MIRAGE-H：
  提供 512x512 或 800x800 像素選擇。其最核心的優勢在於配備了高度整合的數位發射器引擎 (Digital Emitter Engine, DEE)。該 DEE 模組將發射器陣列、真空杜瓦瓶、散熱器與光學精密運動學安裝座進行了極致的小型化與輕量化設計。
• 這使得 MIRAGE-H 成為目前市面上最適合安裝於飛行動態模擬器 (FMS) 旋轉臂上的紅外線場景投影系統，能完美承受極端離心力而不產生光學錯位，確保無人機尋標器在劇烈姿態變化中，依然能精確鎖定目標的每一幀紅外特徵。

立即聯繫奧創系統團隊。實際的 HWIL 系統配置將因應您的飛彈/無人機尋標器規格、FMS 運動平台載重限制、光學準直孔徑以及待測演算法特性而有所不同。請聯繫「奧創系統 (Ultrontek)」，我們擁有豐富的航太與光電系統整合經驗，隨時準備為您提供從場景生成、光學投射到閉迴路驗證的最專業客製化配置與技術支援。
