TE01δ 模態是什麼？ 深入解析高 Q 值材料量測原理



在 5G 毫米波、車用雷達以及低軌衛星通訊蓬勃發展的今日，研發工程師在挑選介電材料時，面臨著前所未有的挑戰：材料的損耗（Loss）越來越低，傳統的量測方法似乎已觸及極限，當您手中的規格書要求損耗因數 (Df) 必須低於千分之一，甚至達到萬分之一的等級時，實驗室裡那台昂貴的網路分析儀若搭配不合適的治具，往往只能給出充滿雜訊與誤差的數據。

此時「TE01δ 模態」 這個術語常會出現在高階量測儀器的規格表或是學術論文中，被奉為量測低損耗材料的救星，究竟什麼是 TE01δ 模態？為什麼它能夠無視空氣隙的干擾，成為業界公認驗證高 Q 值材料（如陶瓷、低損耗聚合物）的基準方法？本文將帶您剝開複雜的電磁理論外衣，直擊其物理核心。

什麼是 TE01δ 模態？從命名解構物理意義

要理解 TE01δ，我們得先回到微波共振腔的基礎，在電磁波的世界裡，波被限制在特定空間內會產生共振，形成特定的「模態」（Mode）。

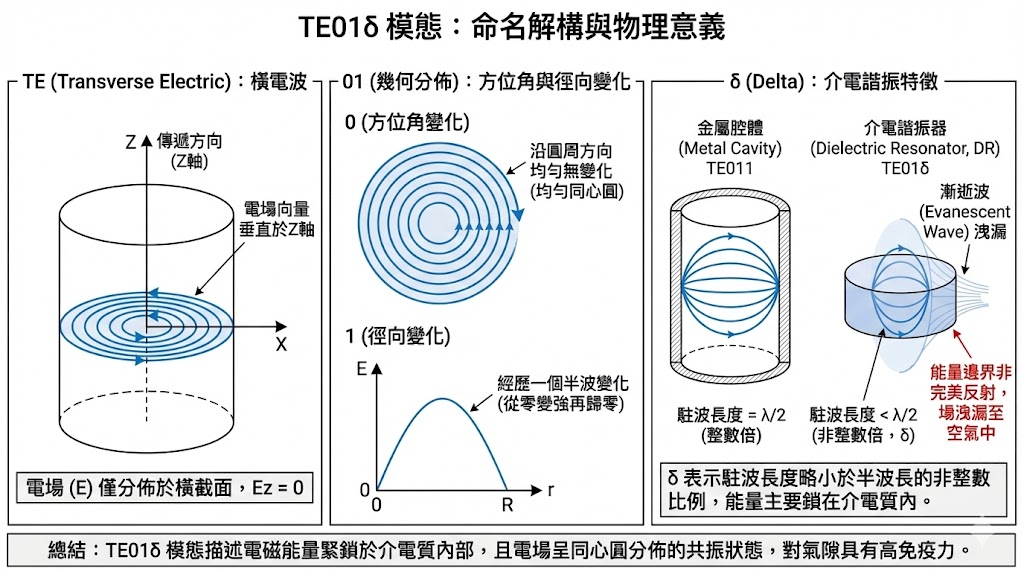

TE (Transverse Electric，橫電波)

這代表在波傳遞的方向（或是共振腔的軸向，通常設為 Z 軸）上，沒有電場分量，換句話說，所有的電場都分布在與軸向垂直的平面（橫截面）上，這一點對於量測至關重要，我們稍後會解釋為何它能消除氣隙誤差。

下標 01 (方位角與徑向的變化)

這兩個數字描述了電磁場在幾何空間上的分布形狀。

• 第一個數字 "0"
  代表方位角方向的變化量，零意味著電場沿著圓周方向是均勻的，沒有變化，這造就了 TE01 模態最著名的特徵——電場呈現同心圓狀分布，想像一個甜甜圈形狀的能量場，電場線就像一圈圈閉合的圓環，環繞著中心軸。
• 第二個數字 "1"
  代表徑向的變化。意味著從圓心往外，電場強度只會經歷一個半波的變化（從零變強再歸零）。

神祕的希臘字母 δ (Delta)

這是 TE01δ 與傳統金屬圓柱共振腔（TE011 模態）最大的不同之處，在全金屬封閉的腔體中，電磁波被金屬壁完全反射，軸向的長度必須剛好是半波長的整數倍（例如 1, 2, 3...），才能形成駐波；但在 介電諧振器 (Dielectric Resonator, DR) 中，我們利用的是高介電常數材料（如陶瓷）與周圍空氣介面的反射來限制能量，由於介電質邊界並非完美的反射面，電磁場不會在邊界處瞬間切斷，而是會以「漸逝波」（Evanescent Wave）的形式洩漏到外部空氣中；因此諧振器內部的駐波長度會略小於半個波長。這個小於 1 的非整數比例，我們用 δ 來表示。

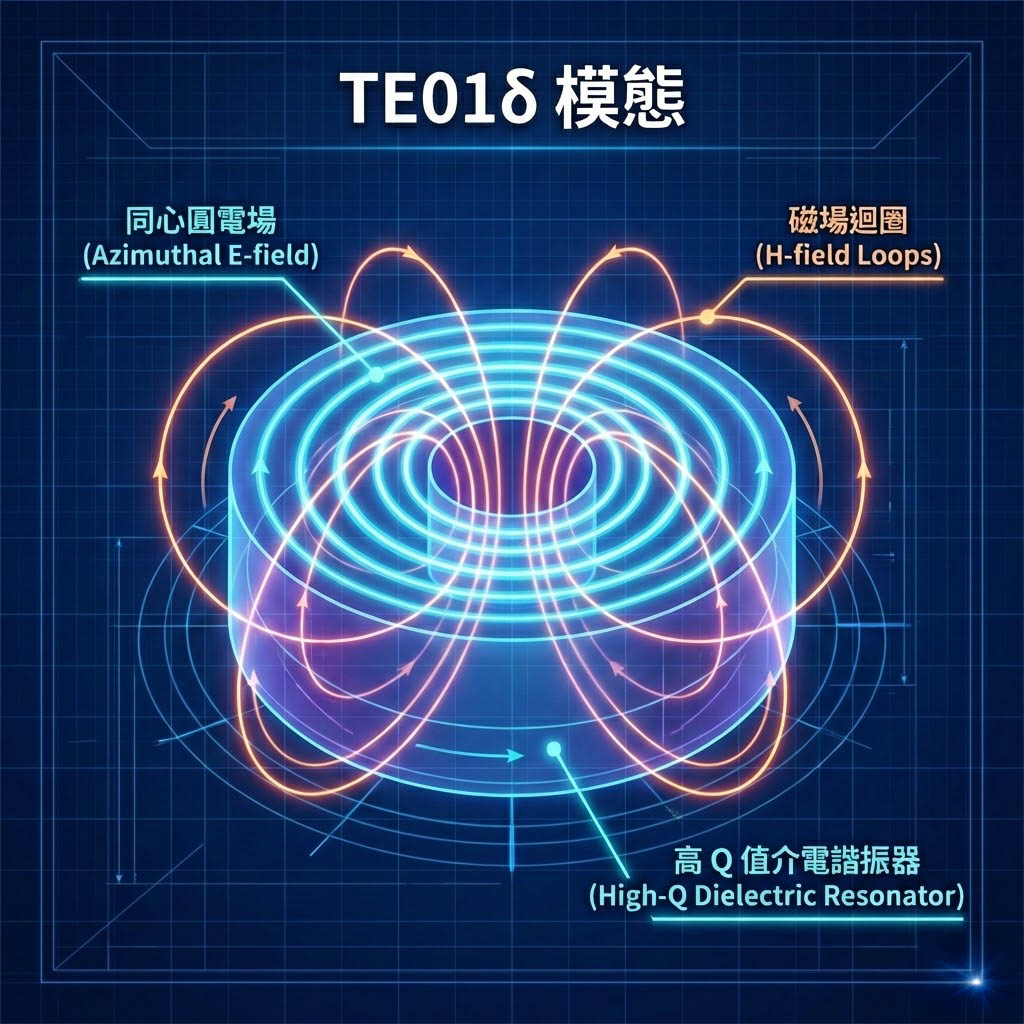

TE01δ 模態 描述的是一種將絕大部分電磁能量（超過 95% 的電能與 60% 的磁能）緊緊鎖在圓柱形介電樣品內部的共振狀態，且其電場呈現完美的同心圓分布。

核心優勢一：為何它能免疫「空氣隙」誤差？

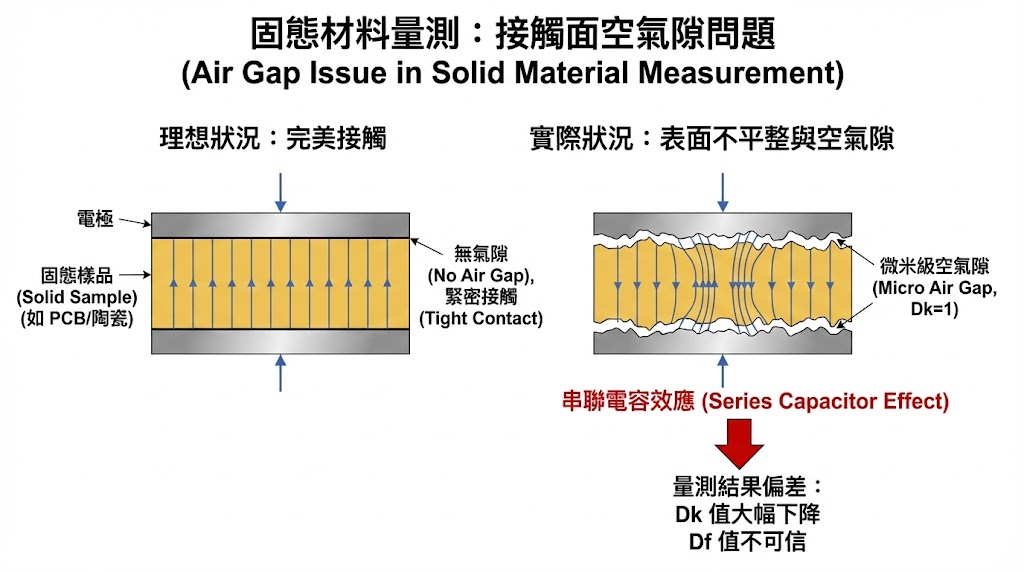

在量測固態材料（如 PCB 基板或陶瓷塊）時，最讓工程師頭痛的就是「接觸面」問題，使用平行板電容法或傳輸線法時，如果樣品表面不平整，導致電極與樣品間存在微米等級的空氣隙（Air Gap），由於空氣的介電常數遠低於樣品，電場會垂直穿過這些氣隙，形成串聯電容效應，導致量測出的 Dk 值大幅下降，Df 值亦不可信。

TE01δ 模態完美解決了這個物理難題，由於其電場呈現 「同心圓」 分布，電場向量始終 平行 於樣品的上下表面，根據電磁場邊界條件：電場的切線分量在跨越介質邊界時是連續的；這意味著即便樣品與上下金屬壁或支架之間存在空氣隙，電場線也是順暢地「流」過介面，而不會像垂直電場那樣在氣隙處產生電位降。

因此，TE01δ 法被公認為是對樣品表面平整度與組裝氣隙容忍度最高的量測方法之一，特別適合用於高介電常數的固體材料驗證。

核心優勢二：極致的 Q 值與損耗解析度

當我們要量測一個極低損耗的材料（例如 Df 小於萬分之五的高品質石英或氧化鋁），我們需要一個本身損耗極低的量測系統，如果治具本身的損耗（主要是金屬壁的導電損耗）比樣品還大，那麼樣品的訊號就會被淹沒；傳統的 Hakki-Coleman 方法（金屬板直接夾住樣品）雖然也是利用類似模態，但因為樣品直接接觸金屬，導體損耗（Conductor Loss）佔比較大，限制了對極低損耗材料的解析度；TE01δ 模態介電諧振器 採用了更巧妙的架構：

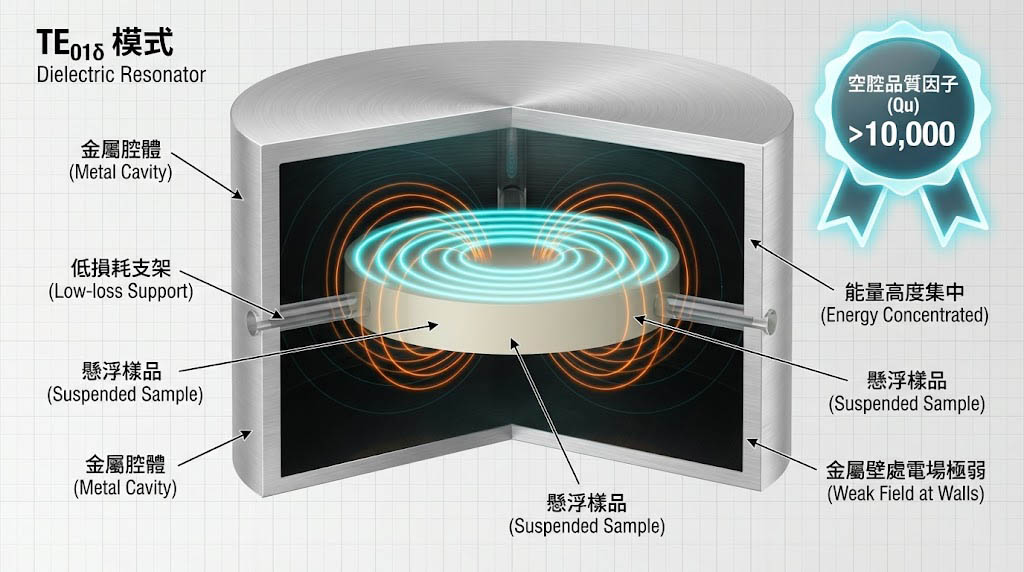

1. 懸浮設計：
   它將待測樣品放置在一個低損耗的支架（如石英柱或交聯聚苯乙烯）上，使其懸浮在金屬腔體的正中央，遠離金屬壁。
2. 能量集中：
   由於 TE01δ 模態的特性，電磁能量高度集中在樣品內部，在金屬腔壁處的電場極弱。

這種設計大幅降低了金屬腔體的導電損耗，一個設計精良的 TE01δ 腔體，其空腔品質因子（Unloaded Q Factor, Qu）可輕易超過 10,000 甚至達到 20,000，這意味著系統對能量耗散極為敏感，任何放入其中的樣品所造成的 Q 值下降，都能被精確捕捉，此方法可量測的損耗角正切範圍可低至 千萬分之五，是驗證材料極限特性的黃金標準。

深入量測原理：頻率偏移與 Q 值衰減

了解了模態特性後，TE01δ 具體是如何量測 Dk 和 Df 的呢？這是一個從物理現象反推材料參數的過程。

介電常數 (Dk) 的提取

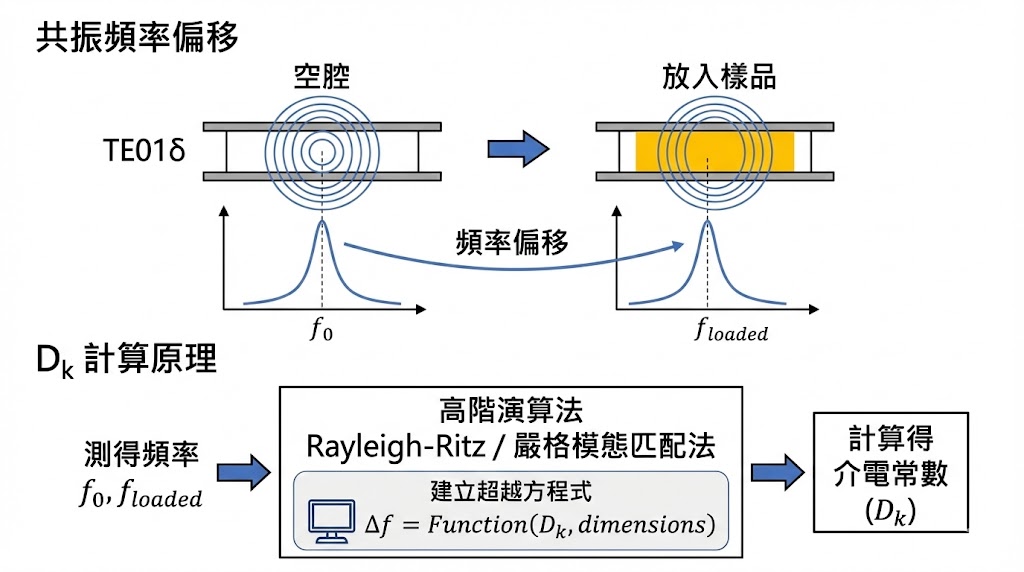

TE01δ 是一個共振系統，當我們把待測樣品放入腔體後，樣品的介電常數會改變整個系統的電容效應，導致 共振頻率 (Resonant Frequency) 發生偏移，雖然這聽起來簡單，但由於 TE01δ 是一個開放邊界的介電共振，無法像金屬波導那樣用簡單的封閉公式計算；現代的量測系統通常內建了 Rayleigh-Ritz 法 或 嚴格模態匹配法 (Rigorous Mode Matching) 的高階演算法，這些演算法會建立一個包含樣品尺寸、腔體尺寸與介電常數的超越方程式，透過數值運算，精準地從測得的頻率反推出 Dk 值。

損耗因數 (Df) 的提取

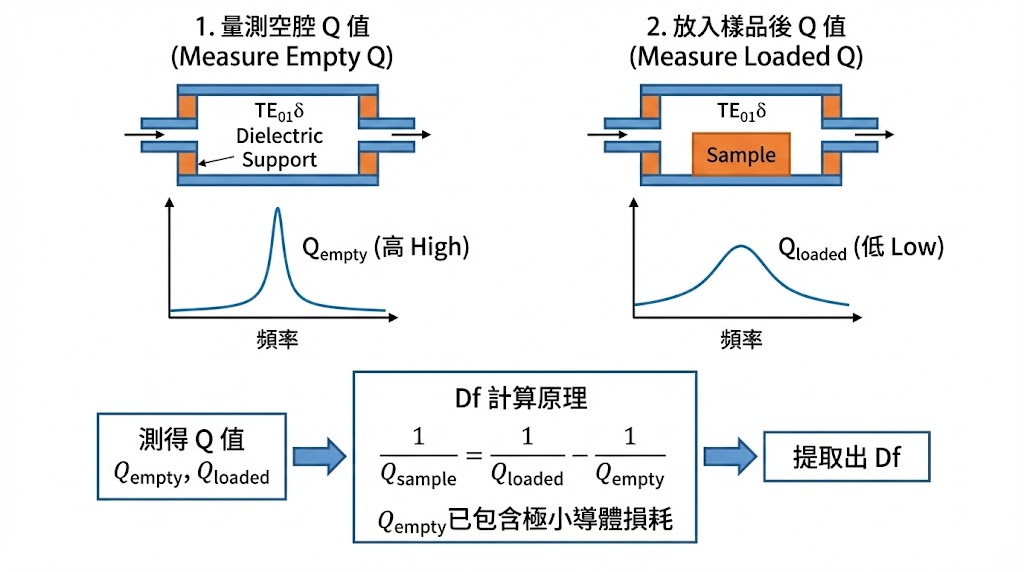

損耗的計算則依賴於 品質因子 (Q Factor) 的變化，品質因子定義為「儲存能量」與「消耗能量」的比值，量測過程通常分為兩步：

• 量測空腔（或放入低損耗支架）的 Q 值。
• 放入待測樣品後的 Q 值。

樣品的加入會引入額外的介電損耗，導致總 Q 值下降，我們可以將樣品的損耗從總損耗中分離出來，總損耗等於導體損耗、介電損耗與輻射損耗的總和；在 TE01δ 架構中，輻射損耗因金屬遮蔽而被消除，導體損耗被設計得極小且可被校正，因此，量測到的 Q 值變化幾乎完全由樣品的 Df 決定。

實際應用中的挑戰與解決方案

雖然 TE01δ 原理完美，但在實際操作上仍需注意幾個關鍵點：

模態識別 (Mode Identification)

共振腔內可能同時存在多種模態（如 HE 模、EH 模或 TM 模），工程師必須確保鎖定的是正確的 TE01δ 模態，通常 TE01δ 不一定是頻率最低的模態（基模），這取決於樣品的長寬比與介電常數，現代自動化軟體會透過預估 Dk 值來計算理論頻率，協助工程師自動鎖定正確的波峰，避免「張冠李戴」。

導體損耗的溫度修正

雖然 TE01δ 大幅降低了導體損耗，但在進行高精度的 Df 量測（如十萬分之一等級）時，金屬壁的表面電阻仍不可忽略，特別是在變溫測試中，銅或銀的導電率會隨溫度改變，先進的量測系統會內建 表面電阻率修正 演算法，根據溫度即時扣除金屬損耗的變異量，確保得到的 Df 純粹來自於材料本身。

樣品尺寸的限制

TE01δ 模態要求樣品通常為圓柱形（Puck）或厚圓盤狀，且放置位置必須精確位於腔體中心，對於薄膜材料，通常需要堆疊多層以達到足夠的體積來產生可偵測的頻率擾動。

TE01δ 模態介電諧振器並非僅是一個名詞，它是微波工程領域中，利用物理幾何特性（同心圓電場）來克服接觸誤差（氣隙），並利用場型分布（能量集中）來極小化環境干擾（金屬損耗）的典範；對於研發工程師而言，若您的任務是開發或驗證下一代 5G/6G 的超低損耗材料，TE01δ 提供了目前物理極限下最高的量測靈敏度與準確度，它排除了人為操作的變數，讓數據回歸材料的本質。
