直驅 vs. 齒輪驅動雲台性能解析:別讓背隙汙染你的測試數據

直驅式與間接驅動式雲台:光電測試系統的運動致動器技術解析


作者:Tom Markel
航太戰略客戶經理

在當今高科技產業的激烈競爭中,從國防航太半導體製造自動駕駛頂尖光電感測器的性能已成為決定產品優劣的關鍵,然而,一項產品的卓越性能,必須透過同樣卓越、甚至更為精準的測試系統來驗證;因此,選擇一套合適的運動定位平台,已不僅是實驗室的設備採購,更是直接影響研發效率、品管良率與最終產品市場競爭力的核心戰略決策;本文將深入剖析市場上主流的三種運動致動技術——直驅式雲台、間接驅動式雲台與多軸機械手臂,並解析其在「性能」、「成本」與「應用彈性」之間的權衡,旨在為所有致力於尖端技術開發的團隊,提供一個清晰的決策藍圖。

您的測試平台,是否已成為性能的隱形天花板?

研發人員的核心任務是追求數據的真實性與可再現性,並將產品的性能推向極致,然而,您是否意識到,隨著感測器技術以驚人的速度演進——解析度更高反應速度更快動態範圍更廣——那套過去被認為「夠用就好」的測試平台,正悄然成為限制您突破的瓶頸?您耗費數週追查的訊號雜訊,最終可能只是來自間接驅動齒輪的微小背隙 (backlash);產品在高速動態測試下無法達到宣稱的規格,問題根源或許並非感測器本身,而是測試台遲緩的動態響應;您的測試平台,是否已從得力助手,變成了限制您產品性能極限的「隱形天花板」?

因此,重新審視並選擇一個能匹配、甚至超越您待測物性能的運動平台,在今日已非單純的「設備升級選項」,而是確保您的研發成果不被埋沒、並在激烈技術競爭中立於不敗之地的「緊急必要之舉」。

雲台 (Gimbals)

雲台 (Gimbals) 是一種具備兩個或三個旋轉軸的裝置,其各旋轉軸相互垂直且交會於一點,雲台的結構通常採用直驅式間接驅動式(例如齒輪或切線臂驅動)的旋轉軸設計,圖 1 分別展示了雙軸與三軸雲台的概念架構。

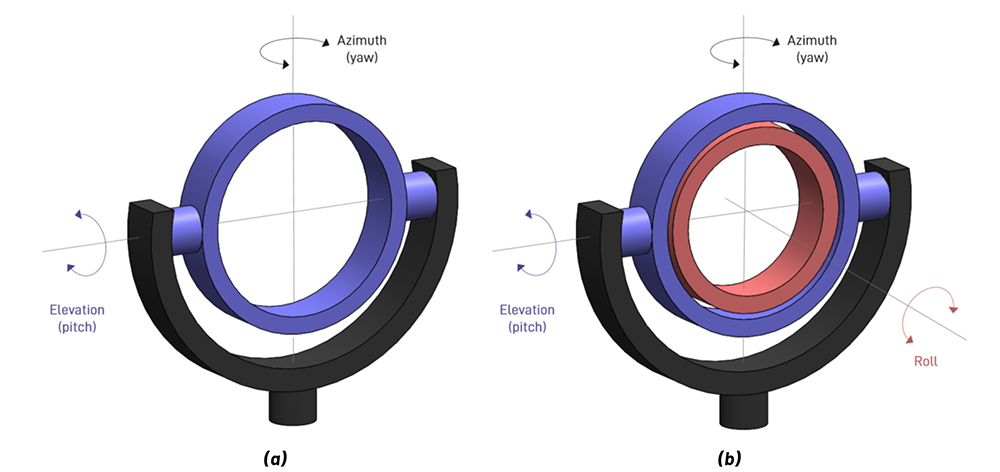

圖 1. (a) 雙軸雲台概念架構與 (b) 三軸雲台概念架構。

EO 測試應用中,雲台與多軸機械手臂皆可用於操控各式感測器、儀器或物件,因此,熟悉各種運動架構與組態,對於確定何種方案能滿足特定的應用需求至關重要,為 EO 測試選擇合適的致動器精密度,是確保系統性能足以有效檢測待測感測器的關鍵,精度固然重要,但工程師在為其 EO 測試應用選擇運動系統時,還必須權衡許多其他重要參數,例如,應評估運動系統的性能與尺寸及成本之間的關係,同時也應就尺寸重量整合複雜度速度工作週期維護需求初始採購價格總體擁有成本等面向,對不同的運動系統解決方案進行比較。

直驅式雲台 (Gimbals)

直驅式雲台的設計,是將馬達直接連接至旋轉軸,其馬達與輸出旋轉軸之間沒有機械聯軸器或齒輪箱等傳動機構,在高精度的應用中,致動器通常利用光學編碼器解角器 (Resolver) 電感式回授來感測旋轉軸相對於固定外殼的位置,由於回授與驅動機制是直接耦合至輸出軸,此設計因此能實現高精密度優異的動態性能,此外,由於驅動機制中沒有會產生機械磨損與摩擦的元件,致動器的可靠性使用壽命也極高。

直驅式設計可同時採用機械軸承空氣軸承兩種軸心,機械軸承對衝擊負載的耐受性較好,且通常具備較高的剛性,然而,與空氣軸承相比,其會產生些微的摩擦與較大的旋轉誤差運動,不過,無論採用何種軸承設計,只要搭配高解析度編碼器低雜訊功率電子元件,透過直驅式機制皆可實現次微弧度(sub-microradian)等級的精密運動

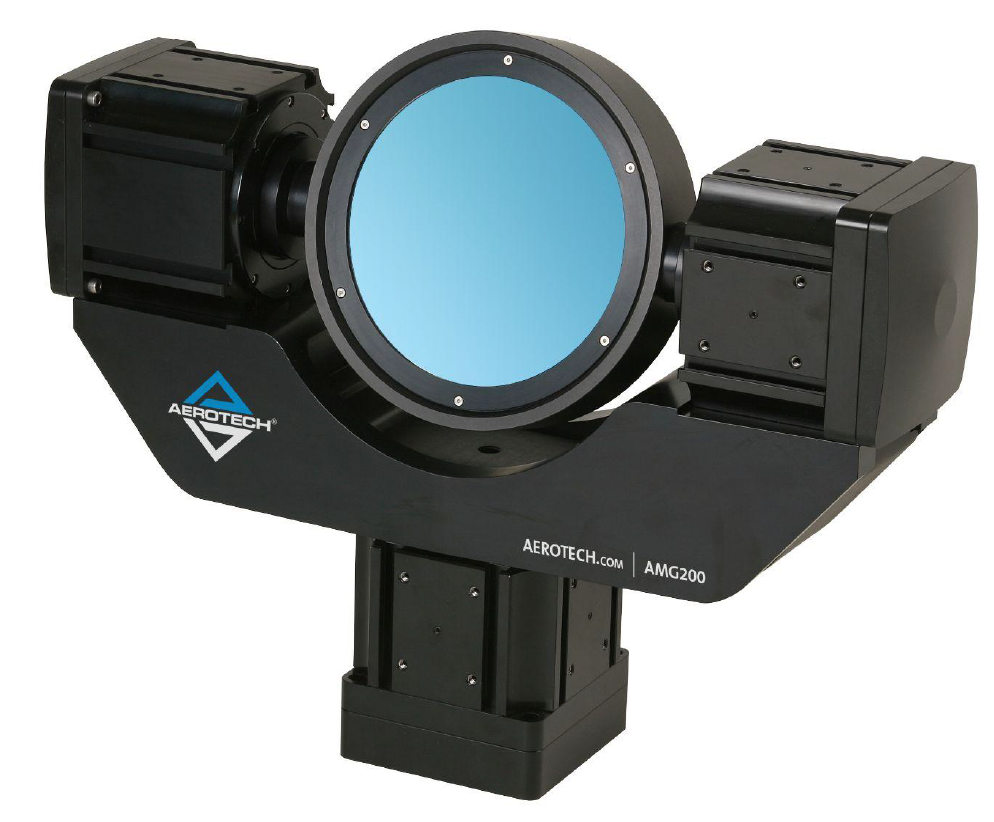

圖 2. Aerotech AMG200 直驅式雲台。

精度可重複性(repeatability)而言,直驅式雲台與旋轉定位器是最高性能的 EO 測試解決方案,並提供高加速度低抖動追蹤快速轉向能力,它們還具備長距離指向應用所需的微小步進運動能力,常用於將目標標定系統指向快速移動的物體、為慣性設備測試模擬運動,或是在雷射通訊應用中將望遠鏡指向衛星或其他遠距離物體直驅式雲台可配置為雙軸或三軸運動,並能與線性平台結合,以涵蓋半球體的測試區域,如圖 3 所示的單側雲台,為 EO 感測器的方位角與滾轉測試能力提供了理想的配置,適用於飛彈尋標器追蹤感測器等產品。

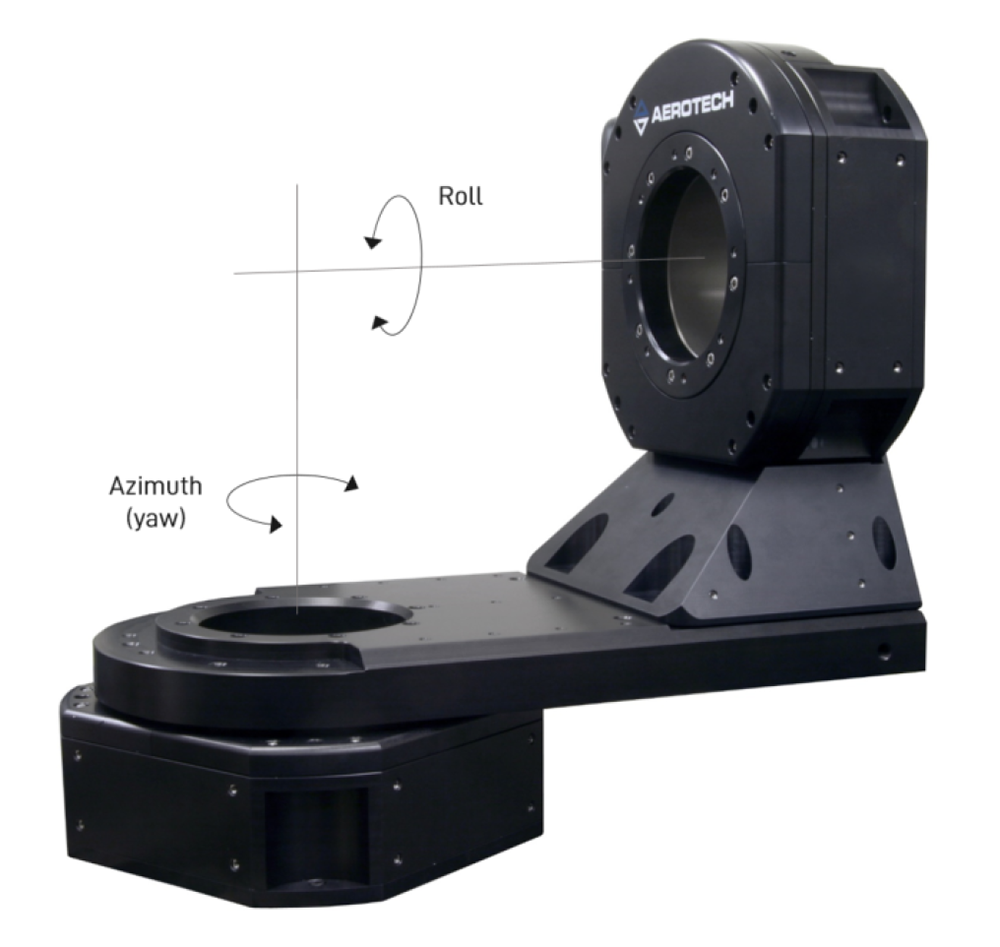

圖 3. 用於方位角與滾轉測試的單側雲台,其滾轉軸上的大孔徑允許酬載(飛彈或追蹤感測器)伸入其中。

單側雲台也可安裝反射鏡,如圖 4 的範例所示,這種方法省去了次級旋轉軸的支撐結構,有助於簡化設計並降低部分成本,然而,設計時必須謹慎,以確保其能滿足所需的動態性能負載能力要求。

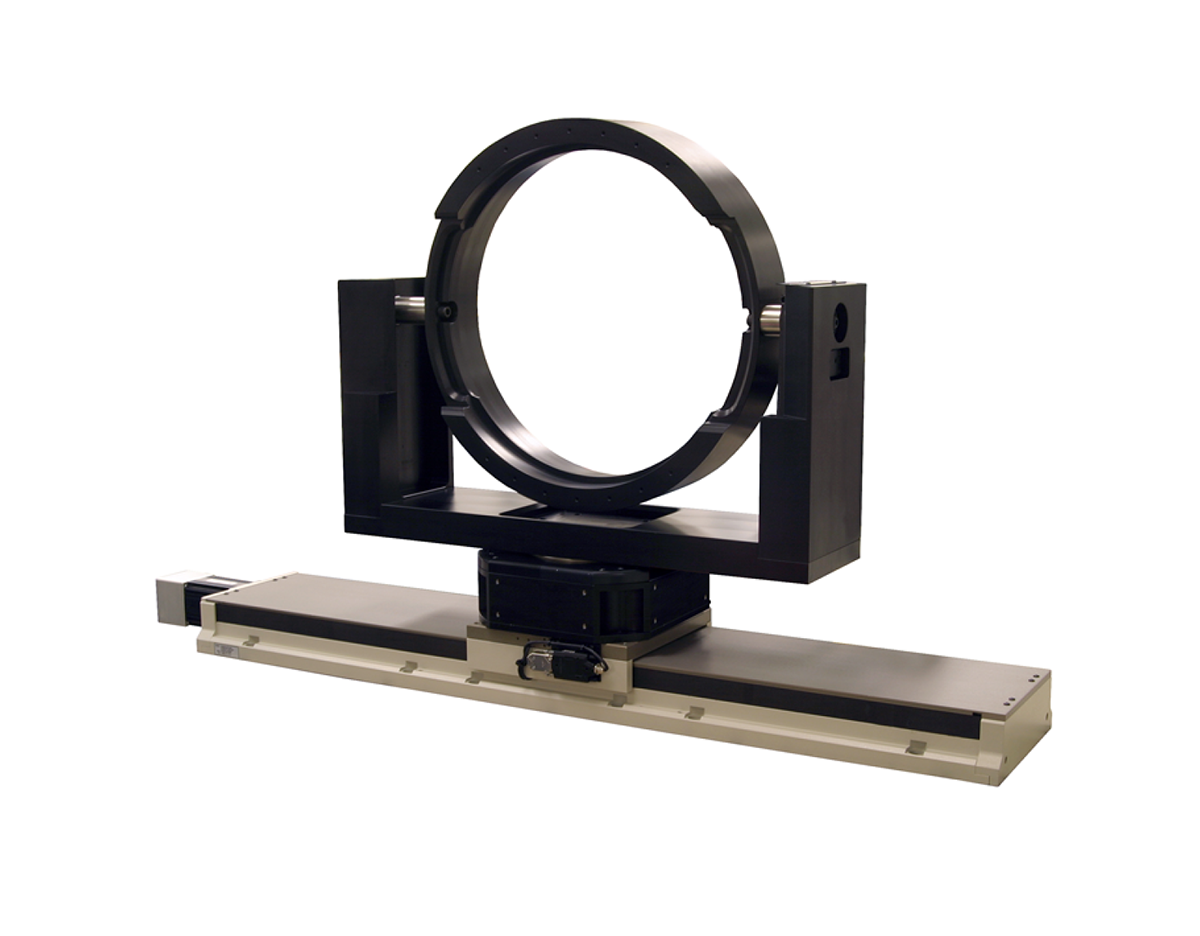

圖 4. 300 mm 孔徑單側反射鏡雲台。

直驅式雲台的增量運動步進可達 0.01 μrad,並能在 360 行程範圍內,輕易實現優於 8 μrad雙向精度,而採用空氣軸承與特殊回授配置的高精度設計,更可在 360 行程中達到優於 1 μrad 的精度。

透過適當的控制調整功率電子元件隔振措施,其定位抖動 (in-position jitter) 可達到奈米弧度(nanoradian)等級,此外,根據不同的設計與軸承配置,亦可輕易實現次微弧度次微米等級旋轉誤差運動

對於實驗室與生產環境中的高效能高工作週期EO 感測器測試應用而言,直驅式雲台是最理想的選擇。

間接驅動式雲台

間接驅動式雲台是利用機械連桿(例如齒輪箱切線臂)來傳遞馬達動力至旋轉軸的設計,這類驅動方式犧牲了部分的性能,以換取機械結構的簡潔性與較低的成本,其常見的驅動方式可分為以下兩種。

齒輪驅動式雲台

當應用場景不要求快速轉向低抖動運動時,齒輪驅動式定位器便是一個合適的選擇,齒輪系中存在的背隙 (backlash) 會影響雙向可重複性,雖然可以透過抗背隙機制來減緩此問題,但這麼做可能會增加驅動系統的剛性慣性成本,因此,這類驅動裝置不適用於需要連續運動的輪廓加工追蹤應用,但非常適合用於速率控制指定點移動 (slew-to-point) 的場合。

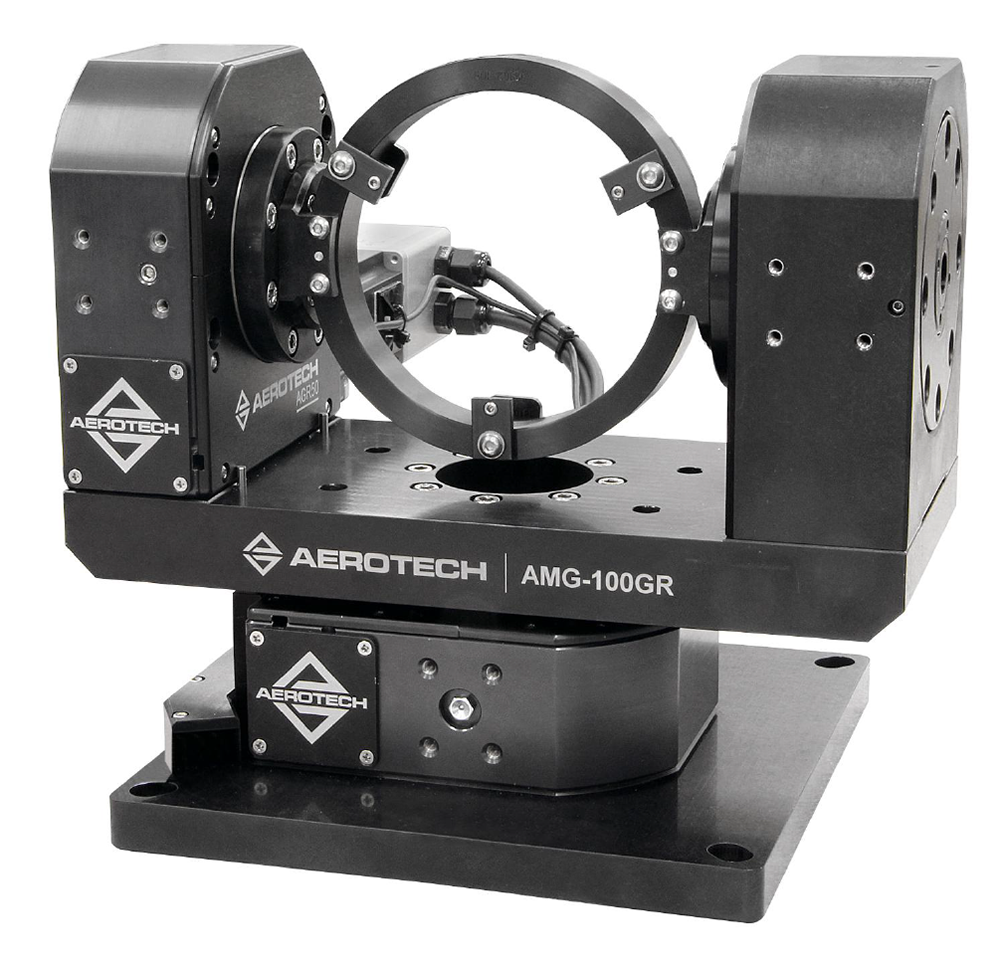

圖 5. Aerotech 的 AMG-GR 齒輪驅動式雲台。

切線臂驅動

如圖 6 的概念模型所示,切線臂 (Tangent Arm) 驅動是另一種類型的間接驅動機制,這類驅動器的運動範圍通常被限制在幾度之內,且其驅動剛性高於齒輪驅動器,切線臂驅動透過一個預壓的螺桿推動一個槓桿臂來旋轉平台,此設計完全消除了背隙,然而,其驅動解析度與螺桿的運動並非線性關係,因此需要透過控制器進行修正,市面上也存在結合不同驅動類型的混合式雲台,例如圖 7 所示的設計,其俯仰軸採用切線臂驅動,方位軸則採用直驅馬達,因此,對於俯仰軸動態性能要求不高的應用,這種混合設計便能有效節省成本。


圖 6. 切線臂驅動旋轉平台概念模型。

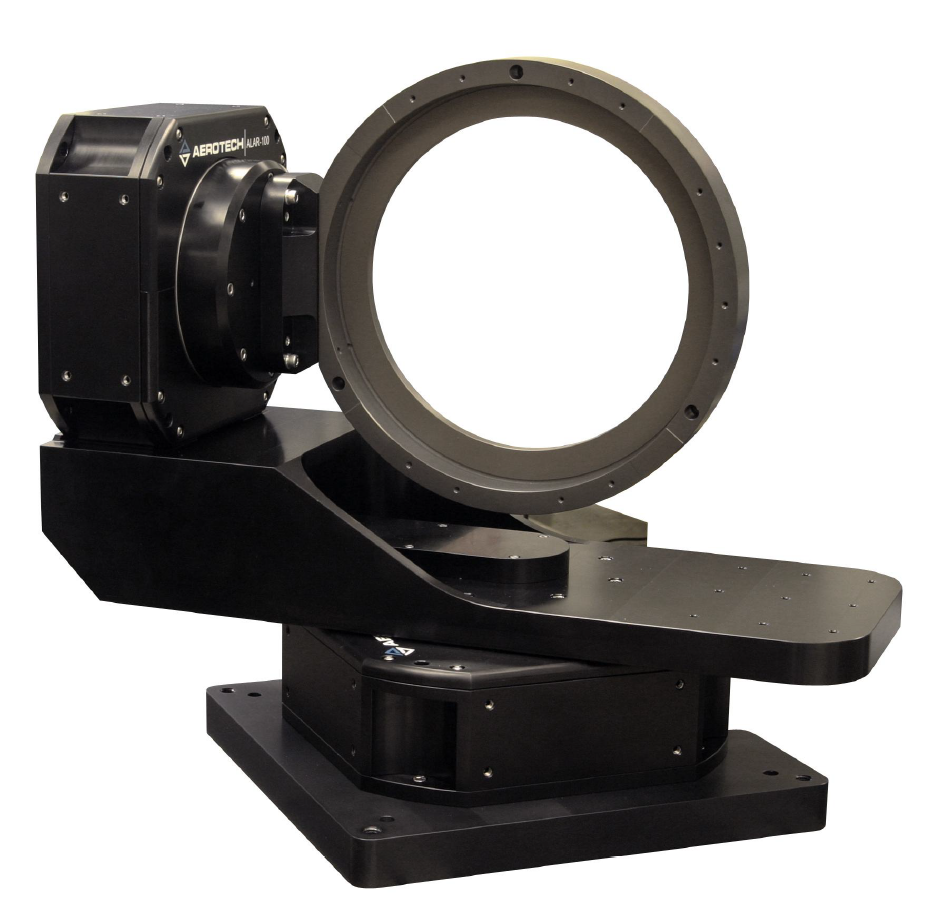

圖 7. 混合式雲台,其俯仰軸採用切線臂驅動,方位軸則為直驅式設計。

多軸機械手臂

多軸機械手臂,如圖 8 所示,由一系列的旋轉關節串聯而成,其中六軸機械手臂是相當常見的配置,這類機械手臂具備極大的運動範圍,能夠將酬載定向至多種不同的角度,然而,由於其串聯式的運動架構會導致誤差累積,因此精度不如雲台,且其剛性頻寬也較低,多軸機械手臂通常應用於物料搬運的場合,但如果精度動態性能的要求不是非常嚴苛,它們也適用於某些 EO 測試應用

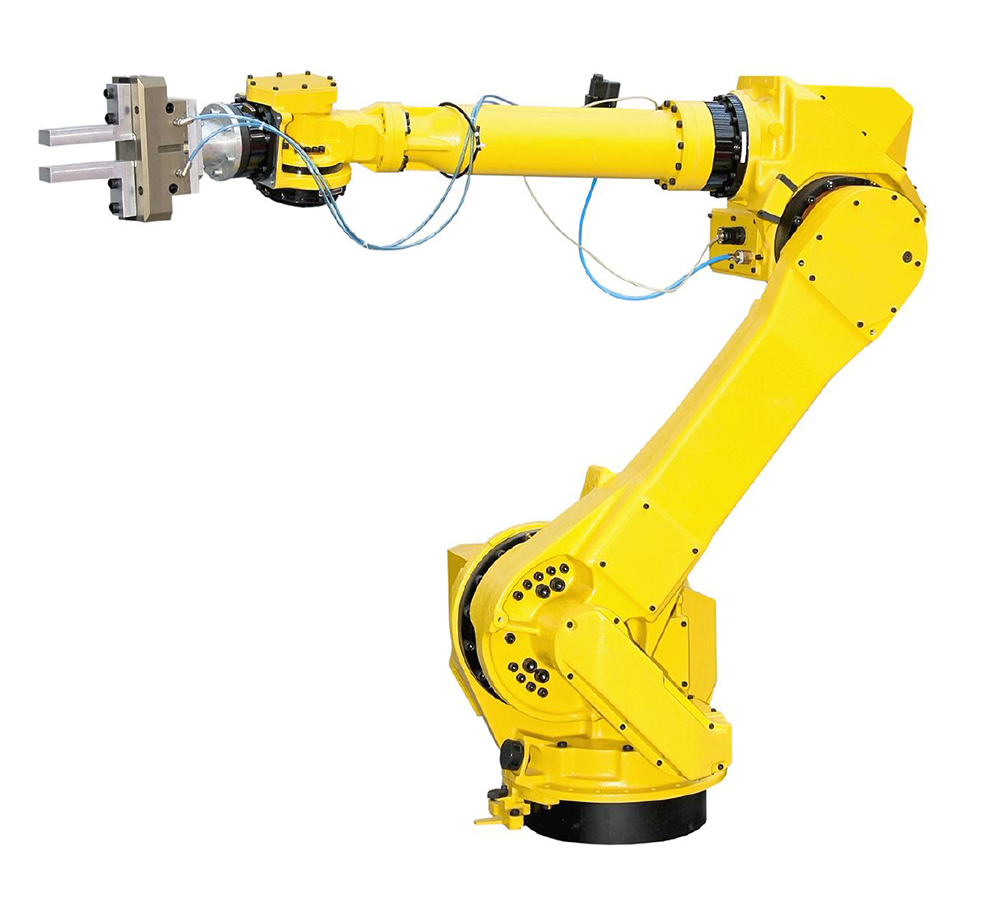

圖 8. 多軸機械手臂範例。

總結

下列表格總結了直驅式雲台間接驅動式雲台多軸機械手臂的比較,在選擇運動系統前,充分理解測試需求至關重要,對於要求最高精度精密度動態性能的應用,直驅式雲台是最佳選擇;如果成本是首要考量,且應用不要求高動態性能,那麼間接驅動式雲台或許是個不錯的方案;而對於需要大範圍運動且對精度要求較低的應用,多軸機械手臂則是一個合適的解決方案,強烈建議諮詢經驗豐富的應用工程師,以協助選擇最符合需求的技術。

表 1. 用於光電測試的各種運動致動技術質化摘要比較(★★★★ = 較佳,★ = 較差)


特性

直驅式

齒輪驅動

切線臂

多軸機械手臂

精度

★★★★

★★★

★★★

可重複性

★★★★

★★★

★★★

微小步進能力

★★★★

★★

★★★★

速度/加速度

★★★★

★★

★★★

適用於不平衡負載

★★★★

★★★

★★

行程/工作範圍

★★★

★★★

★★★★

初始成本

★★★

★★

★★★★

總體擁有成本

★★★★

★★

★★

★★

如同大多數的工程決策,系統設計過程中必須權衡各種利弊得失,掌握了這些資訊後,便能為新的測試應用評估出最佳的運動致動策略,並在與運動控制及自動化供應商討論各種方案時,做出更明智的決策。

關於作者


Tom Markel 現為 Aerotech 的航太戰略客戶經理,負責全球頂尖航太製造商的業務開發與合作夥伴關係,Tom Markel 是一名擁有電機工程學位與軟體背景的運動控制工程師,在 Aerotech服務超過 21 年,專門為自動化製造與測試設計高精度運動解決方案,其中包括光電/紅外線(EO/IR)測試系統與戶外型雲台系統;在加入 Aerotech 之前,Tom 曾在航太與國防產業擔任系統暨測試工程師達 13 年之久。
