精密運動與自動化技術在半導體全製程的革新引擎
半導體技術作為現代所有尖端科技的基石，其發展深刻影響著全球科技的進程與人類的生活樣貌，從智慧型手機、個人電腦到雲端運算、人工智慧乃至於未來的量子運算，其核心皆依賴於功能日益強大、尺寸不斷微縮的積體電路晶片，摩爾定律 (Moore's Law) 雖面臨物理極限的挑戰，但產業透過材料創新、結構革新（如3D IC、FinFET到GAA FET的演進）以及異質整合等手段，持續推動著晶片功能複雜度與整合密度的提升，這也使得半導體製造與檢測過程對定位精度（已從微米級推向奈米甚至埃米級）、運動控制穩定性、與生產流程自動化提出了前所未有且日益嚴苛的要求，在這樣的背景下，精密運動控制與高度整合的自動化技術，無疑是克服這些挑戰、實現下一代半導體技術量產的關鍵支撐與核心驅動力。
此份白皮書將聚焦於半導體研發與生產流程的各個關鍵環節，深入探討其中對於精密運動控制與自動化整合的具體需求，並闡述如奧創系統 (Ultrontek) 這樣的專業解決方案提供者，如何透過其領先的技術產品組合與深厚的系統整合實力，為半導體產業鏈的客戶提供高效能、高可靠度的客製化解決方案，助力其在激烈的全球競爭中取得優勢。
半導體產業的脈動：精度與效率的極限追求與自動化浪潮
半導體產業的發展特徵在於對技術極限的不斷探索，以及對生產效率與成本效益的持續優化，這使得整個產業鏈對精密運動與自動化技術產生了高度的依賴性。
半導體技術發展趨勢：微縮化、高密度化、功能整合化與異質整合
- 摩爾定律的延續與挑戰：
隨著電晶體特徵尺寸持續縮小至奈米等級，製造過程中的每一步（如微影曝光、蝕刻、薄膜沉積）都要求運動平台具備無與倫比的定位精度、重複精度與動態穩定性，任何微小的偏差都可能導致晶片功能的失效。 - 3D IC與先進封裝技術的興起：
為了在有限的晶片面積內整合更多功能單元並提升性能，三維積體電路 (3D IC) 以及如扇出型封裝 (Fan-Out)、系統級封裝 (SiP)、CoWoS (Chip-on-Wafer-on-Substrate) 等先進封裝技術應運而生，這些技術涉及多層晶片的精確堆疊、微小間距的矽穿孔 (TSV) 互連以及高密度的凸塊 (Bumps) 製作，對三維空間內的精密對位、微小力控以及高深寬比結構的加工與檢測提出了極高要求。 - 新材料與新電晶體結構的導入：
例如：環繞式閘極場效電晶體 (GAA FET) 等新型結構，以及用於提升性能的各種新穎半導體材料，往往需要開發全新的製程步驟與對應的精密加工及檢測設備。
半導體全製程對精密運動與自動化的核心需求
從最初的晶圓製造到最終的晶片測試封裝，精密運動與自動化技術貫穿始終：
- 研發階段 (R&D)：
新材料的特性分析、新製程參數的探索、原型元件的設計驗證與功能測試，都需要具備高度靈活性、可配置性與超高精度的實驗用運動平台及自動化測試序列。 - 前端製程 (FEOL - Front-End-of-Line) – 晶圓製造：
- 晶圓處理 (Wafer Handling)：
在高度潔淨的環境 (Cleanroom) 中，機械手臂或自動傳送系統需能快速、平穩且無損傷地完成晶圓在各製程機台間的傳送、裝載與精確定位。 - 微影曝光 (Lithography)：
此為半導體製造中最核心且精度要求最高的環節，曝光機內承載晶圓的工件台 (wafer stage) 與承載光罩的光罩台 (reticle stage) 必須實現奈米等級的同步運動精度與極低的振動水平，以確保電路圖案的精確轉移，奧創系統 (Ultrontek) 提供的超精密龍門系統及氣浮平台，是構成此類高階工件台的關鍵基礎。 - 薄膜沉積 (Deposition) 與蝕刻 (Etching)：
在這些化學或物理製程中，晶圓的精確定位與均勻性控制，對於薄膜品質與蝕刻圖案的保真度至關重要。 - 製程檢測與度量衡 (Metrology & Inspection)：
在各關鍵製程步驟後，需要對晶圓進行嚴格的檢測，例如利用奧創系統的 SMP 表面量測運動平台 搭載光學或探針式感測器，對晶圓表面形貌、薄膜厚度、關鍵尺寸 (Critical Dimension, CD) 等進行高精度自動化量測。
- 晶圓處理 (Wafer Handling)：
- 後端製程 (BEOL - Back-End-of-Line) 與封裝測試 (Assembly & Test, A&T)：
- 晶圓切割 (Dicing)：
將完成前端製程的晶圓精確切割成獨立的晶粒 (die)，奧創系統的雷射加工系統整合精密運動平台，可提供高效率、高精度的雷射晶圓切割解決方案。 - 晶片黏著 (Attach) 與引線鍵合 (Bonding) / 覆晶焊接 (Flip-Chip Bonding)：
將晶粒精確地貼裝到基板或引線框架上，並完成電氣連接，此過程對X-Y方向的定位精度與Z方向的力控精度均有嚴格要求。 - 先進封裝中的精密對位：
特別是針對光學感測器、CMOS影像感測器 (CIS)、矽光子 (Silicon Photonics) 元件等，其組裝與封裝往往需要進行主動對位 (Active Alignment, AA)，亦即在組裝過程中即時監測光學或電氣性能，並透過精密運動平台（通常為六軸平台）進行多自由度的姿態調整，以達到最佳耦合效率或成像品質，奧創系統的主動對位組裝測試解決方案以及 光纖對位系統（如 FiberMaxHP 多軸光子對位系統、FiberAlign FAE 光子對位系統、FiberGlide 3D 光纖定位器）正是為此類高精度對位需求而設計。 - 最終測試 (Final Test)：
對封裝完成的晶片進行全面的功能與性能測試，奧創系統提供的 探針卡測試解決方案透過精密探針與晶片焊墊的接觸透過精密探針與晶片焊墊的接觸，進行電性量測，而 HTOL RF 壽命測試系統 則用於評估晶片在嚴苛環境下的長期可靠性。
- 晶圓切割 (Dicing)：

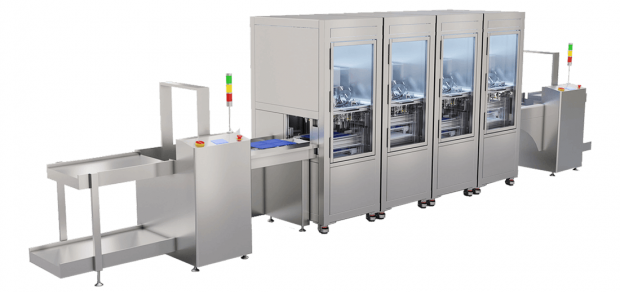

- 產線自動化：
透過自動化物料搬運系統 (AMHS)、製造執行系統 (MES) 以及各製程設備的聯網與數據整合，實現整個半導體工廠的高度自動化與智能化運營，提升整體生產效率、降低人為錯誤並優化資源利用。
賦能半導體製程的精密運動與自動化核心技術
奧創系統致力於為半導體產業鏈提供核心的精密運動與自動化整合技術，其解決方案根植於對半導體製程需求的深刻理解以及在運動控制領域的長期積累。
超精密運動平台技術：精度與動態的基石
半導體製程對運動平台的精度、穩定性、潔淨度與動態性能有著極端的要求，奧創系統提供的核心平台技術包括：
- 龍門系統 (Gantry Systems)：
針對大尺寸晶圓檢測、面板級封裝 (PLP) 或其他需要大面積、高速、高精度掃描或加工的應用，奧創的 AGS系列直驅龍門 採用直接驅動技術，具備優異的動態響應與循跡精度；而 ABG10000 氣浮軸承龍門 則透過氣浮導軌實現近乎無摩擦的運動，適用於對振動極其敏感的超精密量測與微影相關應用，這些龍門產品系列確保了大範圍運動下的穩定性與精度。 - 六軸平台 (Hexapods)：
其並聯式結構賦予了平台高剛性與高動態特性，並能在緊湊空間內實現六個自由度的精密定位與姿態調整，使其成為光學元件主動對位、微小晶片的精密操作與鍵合、感測器標定以及複雜曲面掃描等應用的理想選擇，奧創的 6DOF Hexapod 系列 (包括負載200公斤以下及200公斤以上的機種) 能滿足不同負載與精度需求。 - 光學安裝座/萬向支架 (Gimbals & Optical Mounts)：
在許多光學檢測與量測系統中，需要對反射鏡、透鏡或感測器進行精確的角度控制與掃描，奧創的光學安裝座/萬向支架系列可提供所需的高精度角向定位能力。 - 先進驅動與控制技術：
奧創系統的運動平台普遍採用直接驅動技術與氣浮技術等先進設計，並搭載高性能運動控制器，整合精密的位置回饋感測器與先進的控制演算法（如前饋控制、運動軌跡平滑化、多軸同步誤差補償、主動振動抑制），從而確保在高速運動下依然能達到奈米級的定位精度與卓越的動態穩定性。
特定製程的精密運動與自動化模組
除了通用的運動平台，奧創系統更針對半導體產業的特定製程開發或整合專用的精密運動與自動化模組：
- 光學主動對位 (AA)：
這是奧創系統的核心解決方案之一，其主動對位組裝測試解決方案 (Active Alignment Assembly & Test) 整合了高精度六軸平台、機器視覺系統以及光功率或影像品質即時回饋演算法，能夠自動完成鏡頭模組、光纖陣列、VCSEL/PD陣列、以及矽光子晶片等元件的精密對準與固定，大幅提升組裝精度與生產效率。
- 雷射精密加工：
雷射加工系統（例如：可適用於半導體相關精密加工的 LaserSystem LaserTurn1 或 VascuLathe 雷射加工系統），透過將高精度運動平台與不同波長、不同功率的雷射源及其光路系統整合，可實現晶圓的隱形切割 (Stealth Dicing)、微孔鑽製、表面標記、電路修補以及選擇性材料移除等精密加工任務。 - 自動化檢測與量測平台：
例如 SMP 表面量測運動平台 可搭載多種感測器，進行晶圓或封裝後晶片的表面缺陷檢測、形貌量測等，而 UniLine 通用測試平台 (UniLine Universal Test Platform) 則提供了一個可靈活配置的自動化測試框架，適用於多種半導體元件的電性或光性參數測試。
系統整合與客製化能力：滿足半導體多樣化需求的關鍵
半導體製程種類繁多且日新月異，標準化的設備往往難以完全滿足所有特定需求，奧創系統 (Ultrontek) 作為專業的解決方案提供者與系統整合商，其核心競爭力體現在能夠深刻理解客戶的製程挑戰與目標，並將其領先的精密運動模組、感測技術、自動化控制軟體以及第三方關鍵組件（如雷射器、視覺系統、特殊製程單元）進行深度整合，提供真正端到端的客製化自動化解決方案，奧創的服務涵蓋從初期的需求訪談與可行性評估、系統架構設計與模擬驗證、核心軟硬體的開發與整合、潔淨室環境下的安裝調試，到最終的操作人員培訓與長期的售後技術支援，確保所交付的每一套系統都能精準契合客戶的應用需求，並嚴格控制在合理的規格範圍內，避免不必要的過度規格 (Over Specification) 投資，為客戶創造最大的價值。
精密運動與自動化在半導體產業的未來展望
隨著半導體技術向著更小線寬、更高密度、更複雜結構以及更多功能整合的方向持續邁進，對精密運動控制與自動化技術的依賴將只增不減，未來的主要發展趨勢包括：
趨勢一：邁向更高精度與整合度
運動平台的定位精度與重複精度將持續向皮米級甚至更低的水平挑戰，以匹配未來極紫外光 (EUV) 微影技術之後的更先進製程節點，同時，將更多的感測、檢測與數據分析功能直接整合到運動與加工平台內部，實現原位 (in-situ) 製程監控、即時缺陷偵測與閉迴路製程參數自動調整，將是提升良率與縮短反應時間的關鍵。
趨勢二：AI賦能的智慧化運動控制與製程優化
人工智慧 (AI) 與機器學習 (Machine Learning) 演算法將深度融入精密運動控制與半導體製程優化中，例如：利用AI進行運動軌跡的智慧規劃以提升效率並抑制振動；透過機器視覺與AI演算法實現更精準、更快速的缺陷自動識別與分類；以及運用機器學習模型對海量製程數據進行分析，自主優化製程參數，預測設備故障，實現預測性維護。
趨勢三：針對先進封裝與異質整合的特化解決方案
隨著先進封裝技術（如2.5D/3D IC、Chiplet異質整合）成為延續摩爾定律的重要途徑，市場對能夠處理多晶片堆疊、微間距互連、以及光電共封裝 (Co-Packaged Optics) 等複雜製程的特化精密運動與自動化設備需求將持續增長，這需要更高自由度（如7軸甚至更多）、更高對位精度以及能處理多種不同尺寸與材料元件的運動系統。
趨勢四：數位孿生 (Digital Twin) 與遠端協作及維護
為每一台部署在半導體廠內的精密運動與自動化設備，在雲端或企業內部網路建立其高傳真度的數位孿生模型，將使得設備製造商與終端使用者能夠進行遠端的設備狀態監控、故障模擬與診斷、製程參數的虛擬調試與優化，甚至遠程協助進行維護與升級，這不僅能大幅縮短設備的開發與部署時間，更能提升設備的整體擁有成本效益 (TCO)。
精準驅動芯時代，半導體智造未來
精密運動控制與自動化整合技術，無疑是支撐全球半導體產業持續創新、提升核心競爭力、並不斷突破技術瓶頸的絕對基石，它如同無形的精巧之手，在奈米級的微觀世界中，精確地執行著一道道複雜的製造與檢測工序，是實現更高製程精度、提升生產良率與效率、加速新產品導入市場、以及降低整體製造成本的過程中，不可或缺的關鍵賦能要素。
奧創系統深耕精密運動控制與系統整合領域多年，深刻理解半導體產業對於極致精度、高度可靠性、潔淨室兼容性以及生產節拍的嚴苛標準與獨特挑戰，我們致力於將自身全面的精密運動控制產品組合（包括高性能的 龍門系統、多功能的 六軸平台、專業的 光學主動對位系統以及其他製程特定運動模組）與深厚的應用工程能力以及嚴謹的專案管理經驗相結合，為全球半導體產業鏈的客戶，提供從前端研發、晶圓製造到後端封裝測試的高度客製化、高整合度、高性價比的精密運動與自動化解決方案，我們堅信，透過與客戶的緊密協作，奧創系統將能持續為半導體產業的智慧製造轉型貢獻力量，共同迎接「芯」時代的無限機遇與挑戰。
如果您的半導體研發、製造或測試流程中，正面臨著對更高精度、更高效率的精密運動控制與自動化整合解決方案的迫切需求，或者您正在尋求技術合作夥伴以共同開發針對特定半導體製程的創新設備，我們誠摯邀請您立即聯繫奧創系統的專家團隊，我們樂於傾聽您的挑戰，分享我們的專業見解，並與您一同打造引領產業的解決方案。
