突破衛星與 UAV 紅外線尋標器真空測試極限：AOM-HG 複合雲台與 iXR3 控制解析



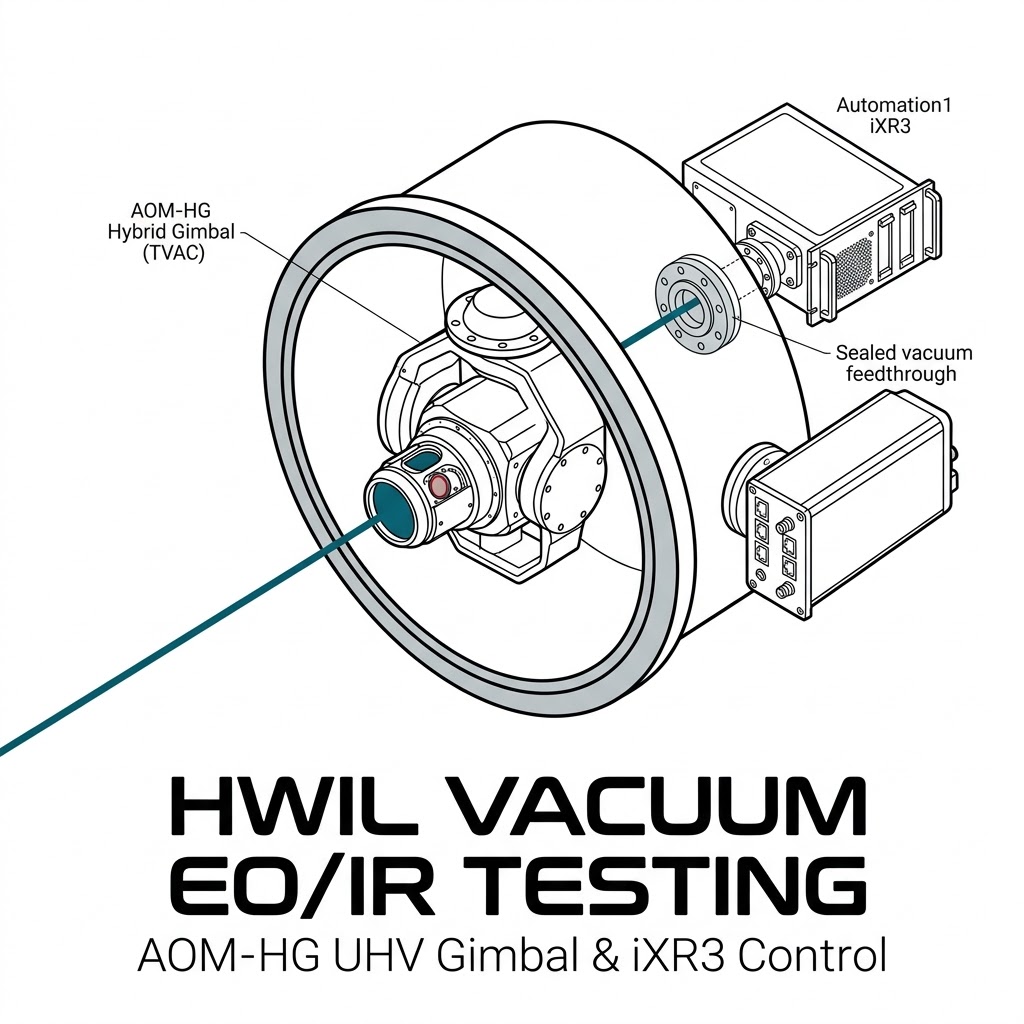

在前沿國防與航太戰略中，無論是低軌道（LEO）衛星用於深空探測的「紅外線（IR）高解析度成像儀」，或是先進無人載具（UAV）所搭載的「通訊感知一體化（ISAC）飛彈尋標器」，皆是主導戰場視覺與通訊的神經中樞，這些軍規感測器必須在極端溫差與近乎絕對真空的太空或平流層中，具備在數千公里外鎖定微小移動目標的能力；為了確保這些造價數百萬美元的光電系統在發射後不會失效，測試工程師必須在地面實驗室的「熱真空艙（TVAC）」內，透過硬體在環（HWIL）模擬器對其進行嚴苛的多軸動態校正與指向追蹤測試。

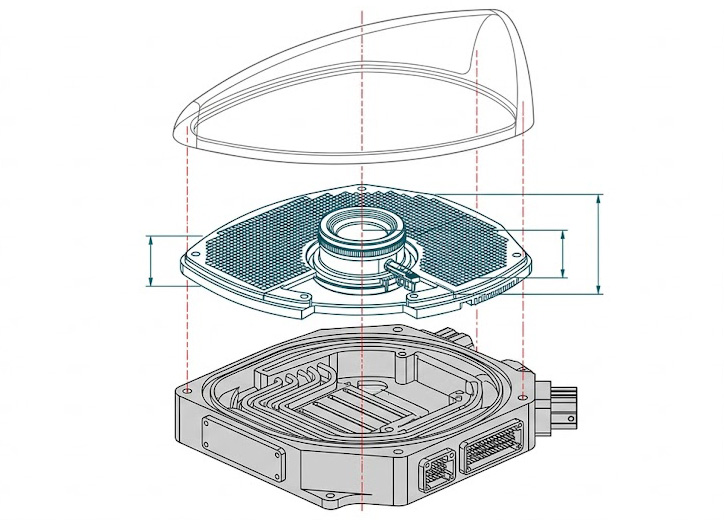

此圖展示了軍規 ISAC 飛彈尋標器的精密結構，頂層為流線雷達罩，中層整合透鏡與感知陣列，底層底座具有精密散熱及側面介面。

然而當我們協助國防承包商建構這些太空級紅外線測試環境時，會發現傳統的旋轉雲台正面臨著真空物理學與動力學的雙重死胡同：一般商用雲台在抽真空的過程中，其潤滑油與線纜會釋放出大量揮發物，瞬間污染並摧毀紅外線鏡片的光學鍍膜；若為了解決污染而改用乾式或步進馬達，其產生的機械頓轉與震動，又會讓微徑度級別的動態追蹤測試徹底失真，本文將純粹從真空熱力學釋氣效應、無槽馬達平滑度以及多軸同步控制出發，深度剖析現代航太光電測試工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太真空與光電測試規範：HWIL 模擬的極端容忍度

在探討具體的測試機台痛點之前，我們必須先理解指導這些尖端航太感測器的最高測試準則，以國際太空總署針對衛星光學酬載的熱真空測試標準，以及美軍飛彈尋標器的 MIL-STD 動態追蹤規範為例，對於測試儀器在「真空潔淨度」與「低速動態平滑度」提出了毫無妥協餘地的限制；在進行衛星 ISAC 模組或紅外線尋標器的熱真空測試時，規範要求環境壓力必須達到超高真空（Ultra-High Vacuum, UHV，通常為 10e-7 Torr 級別），在這種極端低壓下，測試設備絕對不允許產生任何大分子碳氫化合物的釋氣（Outgassing），只要有微克級別的污染氣體凝結在低溫冷卻的紅外線焦平面陣列（FPA）或光學透鏡上，就會造成探測靈敏度的永久性不可逆衰減；同時在模擬飛彈尋標器追蹤遠距離目標時，雲台必須以極低的速度（例如每秒數微徑度）進行無縫掃描，任何來自馬達磁極的頓轉（Cogging）或軸承摩擦產生的震顫，都會在光學感測器的畫面上產生影像模糊（Smearing）與像素跳動，導致目標辨識演算法（ATR）驗證失敗。

工程實務上的三大真空光電測試難題剖析

在上述嚴苛的物理限制與軍規框架下，測試工程師在建構次世代衛星與 UAV 紅外線 HWIL 測試儀時，無可避免地會面臨三道極難跨越的技術高牆。

熱真空環境下的「釋氣污染（Outgassing）」與潤滑失效

將一個標準的精密旋轉雲台放入熱真空艙中是一場化學與材料學的災難，標準雲台內部充滿了液態潤滑油、一般鐵氟龍塗層不足的塑膠線纜，以及含有封閉氣穴（Trapped Air）的螺絲孔洞，當真空泵浦將艙內壓力降至高真空（10e-6 Torr）時，這些未經處理的材料會發生劇烈的釋氣與沸騰現象，揮發出來的分子會在艙內四處飄散，並不可避免地冷固在整個艙體內溫度最低的地方—也就是正在運作中的紅外線感測器冷卻鏡頭上，這層奈米級的油膜污染會直接改變鏡頭的折射率與透射率，使得長達數週的熱真空校正數據完全作廢；此外標準潤滑油在真空中會迅速揮發乾涸，導致雲台的精密軸承在幾次運轉後便產生金屬乾摩擦（Galling），徹底摧毀機台的旋轉精度與壽命。

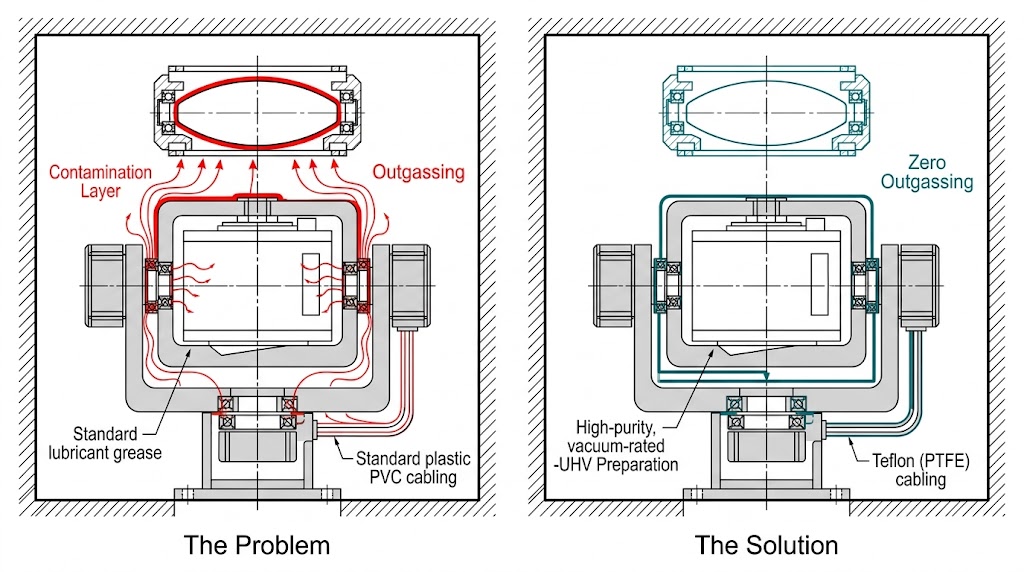

對比真空釋氣問題：左側標準材料導致污染，右側採用UHV準備和Teflon技術消除釋氣。

低速域的「馬達頓轉（Cogging）」與光學追蹤失真

為了解決真空潤滑問題，部分系統可能妥協使用特殊減速齒輪或傳統有鐵心（Iron-core）的無刷馬達，這隨即引發了第二個動力學難題；傳統有鐵心馬達在旋轉時，其轉子磁鐵與定子鐵心之間會產生週期性的磁力吸引與排斥，這在工程上稱為「頓轉轉矩（Cogging Torque）」，當測試機台在模擬衛星極緩慢的姿態修正，或是尋標器鎖定遠處緩慢移動的無人機時，這種頓轉效應會讓雲台的運動呈現微觀的「走走停停（Stick-Slip）」狀態；在光學倍率放大的檢視下，這股機械震顫會讓原本應該是完美直線的光學追蹤軌跡，變成充滿高頻毛刺的鋸齒狀波形。在要求次微徑度（Sub-microradian）平滑度的 HWIL 測試中，這種硬體底層的頓轉是無法靠任何軟體濾波來完全弭平的致命傷。

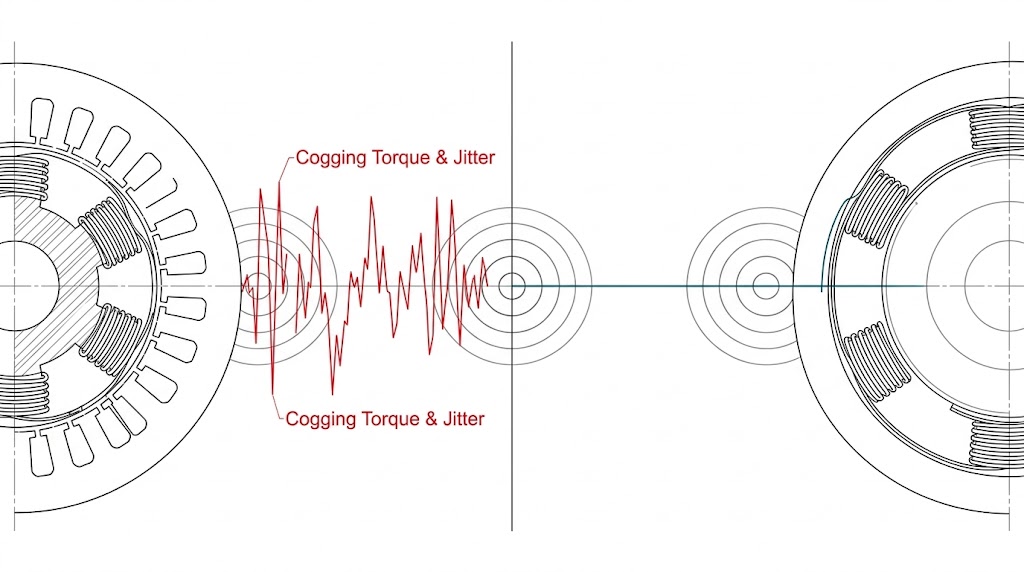

傳統馬達（左）因頓轉導致抖動，無法精準對位；無槽無刷馬達（右）消除頓轉，實現平滑運動與精確對位。

多軸控制架構的「艙外佈線噩夢」與「同步延遲」

最後一個難題在於測試設施的底層控制架構，一個用於尋標器測試的雲台通常包含方位角（Azimuth）與仰角（Elevation）等多個自由度，在熱真空測試中，驅動器與控制器通常必須放置在真空艙外，在傳統架構下每一軸的馬達電源、高解析度編碼器訊號與霍爾感測器，都需要獨立的粗大線纜穿過真空艙壁上極度昂貴且空間有限的「真空饋通接頭（Vacuum Feedthroughs）」，這不僅造成了嚴重的佈線噩夢與雜訊干擾，更佔用了大量的艙壁空間；更嚴重的是，如果艙外的多軸驅動器是分離式的，透過一般網路進行通訊，當系統需要執行複雜的 3D 螺旋掃描追蹤時，網路的時基抖動會導致方位軸與仰角軸的相位無法完美對齊。這種通訊延遲造成的空間撕裂，會讓測試用的雷射光束無法精準打入尋標器的接收口徑內。

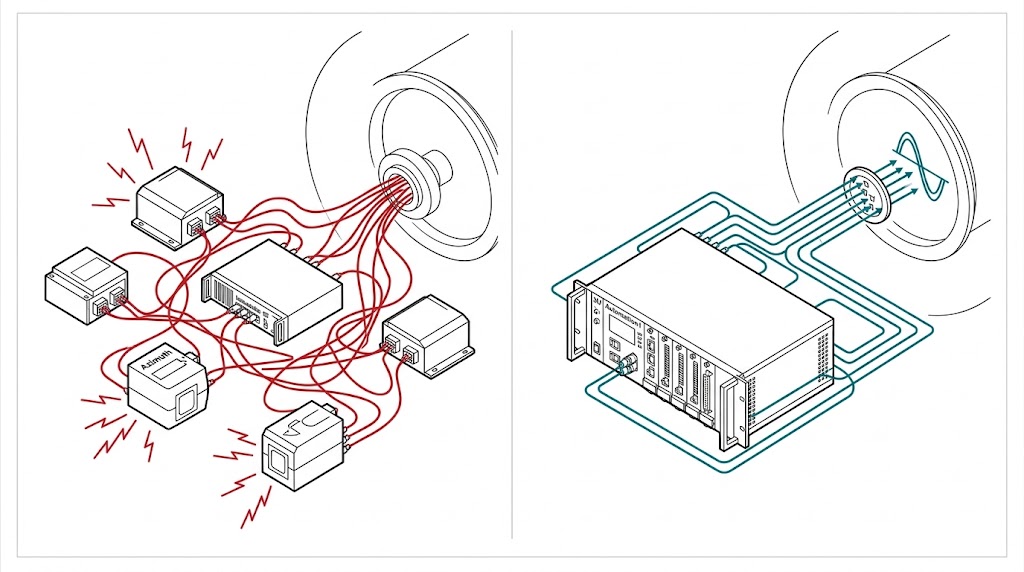

圖解比較：左側傳統多軸架構面臨佈線噩夢與同步干擾，右側 Automation1 iXR3 整合式驅動器機架單元展現極簡佈線與高效同步控制。

面對上述嚴苛的 UHV 真空規範與光電感測器對頓轉的零容忍度，單純依賴購買標準旋轉台並自行進行除氣烘烤，最終不可避免地將陷入無止盡的鏡頭污染、軸承卡死與軌跡震顫中，我們推薦 Aerotech 經過全球頂尖國防航太實驗室驗證的「實體硬體與控制產品」，從底層解決釋氣與頓轉的真空雲台，到消滅一切通訊延遲的一體化大腦，打造一站式的 HWIL 光電測試解決方案。

突破超高真空極限與頓轉的天險：AOM-HG 複合雲台 (-UHV 配置)

針對熱真空艙內的污染問題與低速追蹤的平滑度，我們提供 Aerotech AOM-HG複合式光學雲台，這是一台專為光電設備測試與飛彈尋標器校正打造的高階產品，首先它徹底解決了動力學痛點：AOM-HG 全面採用了「無刷、無槽馬達 (Brushless, slotless motors)」，由於沒有定子鐵心，它從物理磁路根源上完全消滅了頓轉轉矩 (Cogging)，能為您的尋標器提供業界最純粹、無微震顫的極低速平滑運動，其次針對真空環境，Aerotech 提供環境防護選項，針對低軌衛星感測器測試，您可以直接選配 -UHV (Ultra-high vacuum preparation to 10e-7 Torr) 超高真空準備配置，出廠前整台雲台的材料會經過嚴格的超音波清洗，並替換為航太級真空專用潤滑脂與鐵氟龍包覆線纜 (Teflon coated wiring)，這保證了在極端低壓下絕對的零釋氣，為您造價不菲的紅外線鏡片提供最純淨的安全防護。

AOM-HG Hybrid Gimbal Datasheet >

AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 提供超高精度指向與追蹤，適用於無塵室與真空環境，支援 30 英吋光學負載，可應用於電光設備測試與衛星影像系統。

終結多軸延遲與機櫃浪費的一體化大腦：Automation1 iXR3 多軸驅動機架

面對艙外佈線的噩夢與多軸通訊延遲，我們推薦導入 Aerotech Automation1 iXR3 多軸驅動機架 (Drive-Rack with Motion Controller)，這是一台標準 3U 19 吋的強大硬體，它將「完整的 Automation1-iSMC 運動控制器」與「最多六軸的插拔式伺服放大器」完美融合在單一機箱內，對於 AOM-HG 雲台而言，iXR3 是一個完美的指揮中心，您只需將雲台穿過真空饋通的線纜集中連接至這台機架，不需要在機櫃中堆疊零散的獨立驅動器，更不需要外掛工業電腦。iXR3 內部的控制器能以 20 kHz 的超高頻率，在硬體背板上實現零延遲的絕對多軸同步，這確保了雲台的方位與仰角能宛如一體般完美執行複雜的空間掃描，將航太 HWIL 測試的幾何精準度推向極致。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。


iXR3 驅動機架可依據應用需求，選配採用相同機構尺寸的 PWM 脈寬調變放大器與線性放大器，此設計確保了兩者在系統中的安裝與替換具有一致性與便利性，前面板上亦配置了 ENABLE 與 FAULT 狀態指示燈，方便使用者快速判讀運作狀態。

確保出廠即戰力的系統保證：-TAS 全系統整合測試服務

太空級測試設備的組裝不容任何閃失。為了降低您的專案風險，Aerotech 提供 -TAS (Integration - Test as system) 系統級整合服務產品選項，在設備運交至您的熱真空設施前，會將 AOM-HG 真空雲台、高解析度編碼器與 iXR3 驅動機架組裝為一個完整的系統進行全面調校，這包含了參數檔生成、多軸伺服增益優化 (System tuning) 以及完整的出廠文件，當設備抵達您的實驗室時，它已是一套具備完美動態追蹤能力的即戰力平台，大幅縮短了昂貴的 TVAC 停機整合時間。

打造頂尖的國防 ISAC 與衛星光電真空測試平台沒有單一標準答案，實際的硬體配置將因應您的尋標器尺寸、真空壓力等級（如 -MV 中度真空至 -UHV 超高真空）以及艙內饋通線纜長度而量身打造，如需針對 AOM-HG 雲台或 iXR3 機架進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級真空硬體建置經驗，隨時準備為您提供最專業的配置指南。
