AOM-HG 混合型平衡旋轉台
細膩到微弧秒，最佳化電光測試

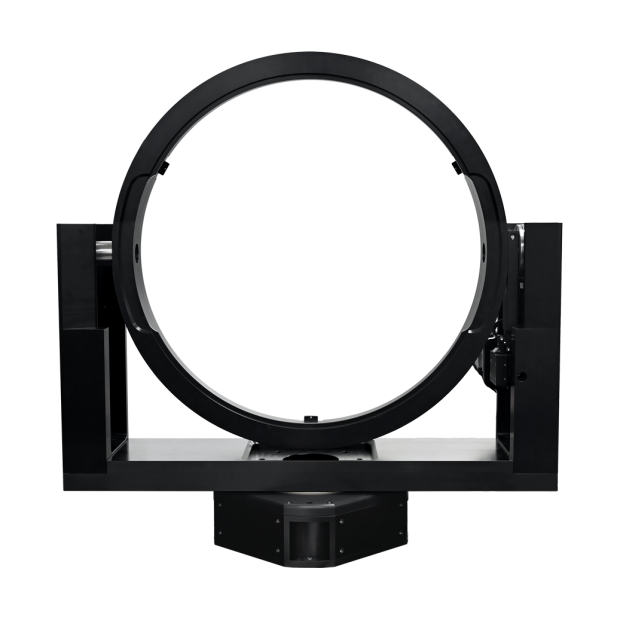

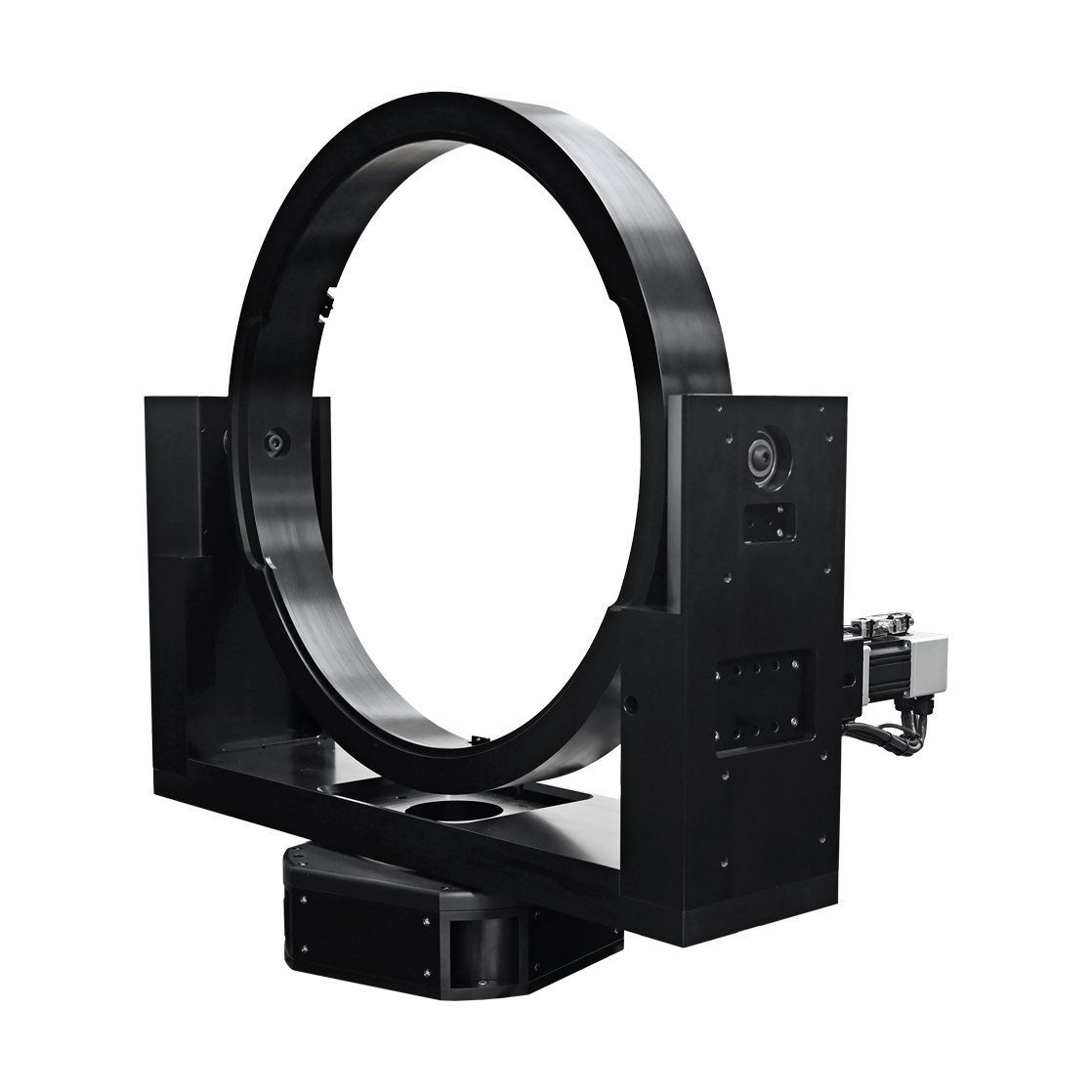

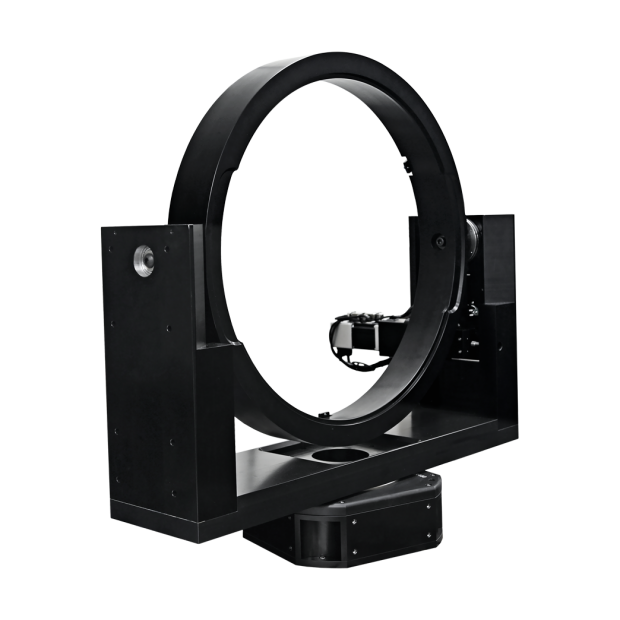

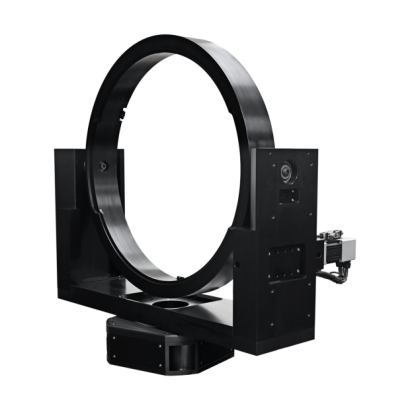

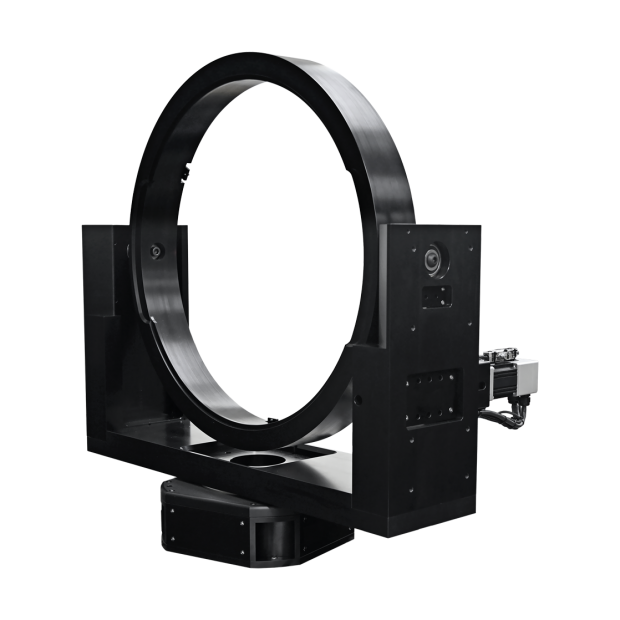

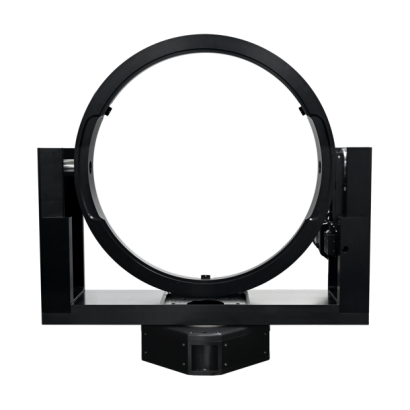

AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 提供超高精度的指向與追蹤性能，具備卓越的準確性、可重複性以及最小步進尺寸；其無鐵芯馬達確保平穩的運動控制，可承載直徑達 30 英吋的光學負載，並提供 無塵室 (cleanroom) 和真空環境 (vacuum-rated) 版本，是測試與校準高性能電光設備的理想解決方案，兼具高效性與精準度。
主要特點
- 卓越的準確性、可重複性 及最小增量運動表現
- 提供無塵室及真空環境版本
- 無刷 (brushless)、無槽 (slotless) 馬達提供極致精確與流暢的運動
- 優異的熱穩定性
- 可承載直徑達 30 英吋 (762 mm) 的光學負載
主要應用
- 電光設備測試與認證
- 實驗室與生產環境中的光學定位與調整
- 多軸角度測試與校準，應用於飛彈導向與目標跟蹤旋轉台 (missile seeker gimbals)、衛星感測器 (satellite sensors)、慣性導航制導單元 (inertial navigation guidance units) 等
- 衛星影像、監視與目標鎖定系統測試
- 超高精度的指向與追蹤
AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 採用直接驅動 (direct-drive) 的大行程方位軸 (AZ, Azimuth)，搭配直接耦合的無刷伺服馬達來驅 螺桿傳動的仰角軸 (EL, Elevation)；經過精密調校設計，該系統具備低反射鏡高度 (low mirror height)，確保結構小型化，同時提供超細膩、高可重複性的步進控制，讓指向與追蹤更加精準。
兩個軸皆擁有次弧秒級 (sub-arcsecond) 解析度，確保極高的運動精度；AOM-HG 提供 16、20、24、30 英吋的鏡面單元直徑選擇，其薄型鏡面設計能支援大入射角度的反射，進一步提升光學性能；此外針對 無塵室與真空環境的應用需求，還可選擇 特殊環境 (special environmental preparation) 選配，確保穩定運行。
多軸靈活性
AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 具備高度可配置性，可提供多種選項，以確保優異的定位解析度與指向穩定性，適用於多種應用需求。
- 方位軸 (AZ, Azimuth) 提供三種扭矩選項，以滿足不同負載需求
- 方位角度行程選項 可選擇從 ±5° 至 ±170°，避免線纜纏繞
- 仰角軸 (EL, Elevation) 可根據需求配置適合的光學尺寸，範圍涵蓋 16 英吋至 30 英吋
- 可適應 大氣環境 (atmospheric environments)，亦可針對 無塵室與真空艙環境 進行準備
客製化設計特性
AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 是一款極具適應性的運動平台，可依據特定應用需求進行客製化設計；奧創系統的專業工程團隊可滿足多樣化的客製化需求，例如：
- 非標準幾何形狀的鏡面單元
- 抗變形 (anti-distortion) 鏡面夾具
- 特殊的配重平衡 (counterbalancing)
- 特殊旋轉導電環(slip ring) 設計
技術規格
|
項目 |
數值 |
|
行程範圍 (Travel range) |
±6° (EL) 至 ±170° (AZ) |
|
校準準確度 (Calibrated accuracy) |
±2 arcsec (AZ), ±3 arcsec (EL) |
|
雙向可重複性 (Bidirectional repeatability) |
±0.5 arcsec |
|
定位穩定性 (In-position stability) |
0.005 arcsec (AZ), 0.05 arcsec (EL) |
|
最小增量運動 (Minimum incremental motion) |
0.10 µrad (AZ), 0.07 µrad (EL) |
|
軸正交度 (Axis orthogonality) |
5 arcsec |
|
軸交點誤差 (Axis Intersection) |
0.005 inch |
影音展示
奧創系統科技 (UltronTek) 為 Aerotech 台灣區合作夥伴，可提供標準化與客製化服務，以滿足多元應用需求。
