衛星頻率轉換器特性分析
解決高增益下的校準難題—嵌入式本地振盪器 (LO) 的相位雜訊與增益壓縮測試
在衛星通訊酬載(Payload)的架構中,頻率轉換器(Frequency Converter)扮演著將地面上傳訊號(Uplink)轉換至下行頻率(Downlink)的關鍵角色,隨著衛星通訊走向高頻段(Ka, Q/V Band)與高通量(HTS),轉換器的設計已從單純的混頻模組演變為包含放大器、濾波器與 嵌入式本地振盪器(Embedded Local Oscillator, LO) 的複雜次系統。
依據 ECSS-E-ST-50-12C 等太空工程標準,對於主動式微波元件的驗證,除了基本的 S 參數外,還必須嚴格檢視 相位雜訊(Phase Noise)、增益壓縮(Gain Compression) 以及 群延遲(Group Delay),然而當 LO 被封裝在模組內部且無法外部存取時,工程師在實務上將面臨傳統向量網路分析儀(VNA)無法解決的三大計量災難。

難題一:嵌入式 LO 的頻率漂移與相位失鎖
傳統的 S 參數測量依賴於 VNA 的源端與接收端嚴格同步,但在測試衛星變頻器時,輸入訊號是 RF 頻率,輸出是 IF 頻率,兩者之間的頻率差由內部的 LO 決定。
- 物理現象:衛星內部的 LO 通常是自由運行(Free-running)的,並未與測試儀器的參考時脈同步,這意味著 LO 的頻率會隨溫度與時間產生 頻率漂移(Frequency Drift)。

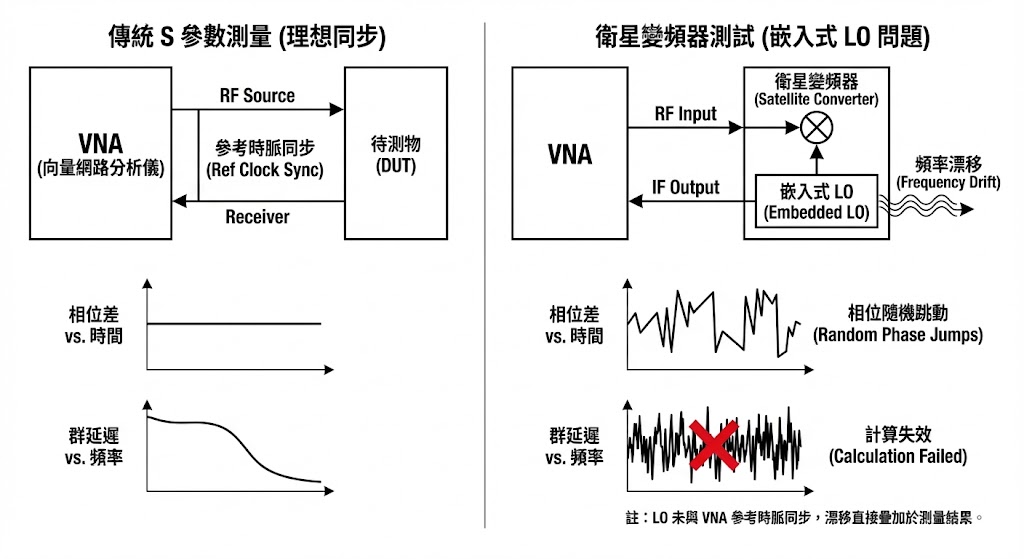

- 測試盲點:當 VNA 試圖測量輸入與輸出訊號的「相位差」時,LO 的頻率漂移會直接疊加在測量結果上,導致相位數據呈現隨機跳動,使 群延遲(Group Delay) 的計算完全失效,傳統的「參考混頻器法」需要一個與待測物完全一致且穩定的黃金樣品來抵消漂移,但在研發階段,這樣的黃金樣品往往不存在。

難題二:高增益下的校準與功率壓縮測量
現代衛星轉發器為了補償路徑損耗,通常具備極高的增益(可能超過 100 dB)。
- 工程挑戰:在進行 增益壓縮(P1dB) 或 AM/AM 轉換特性測試時,極小的輸入功率變化都會導致輸出端巨大的功率波動,甚至使後端測量儀器飽和或損壞。

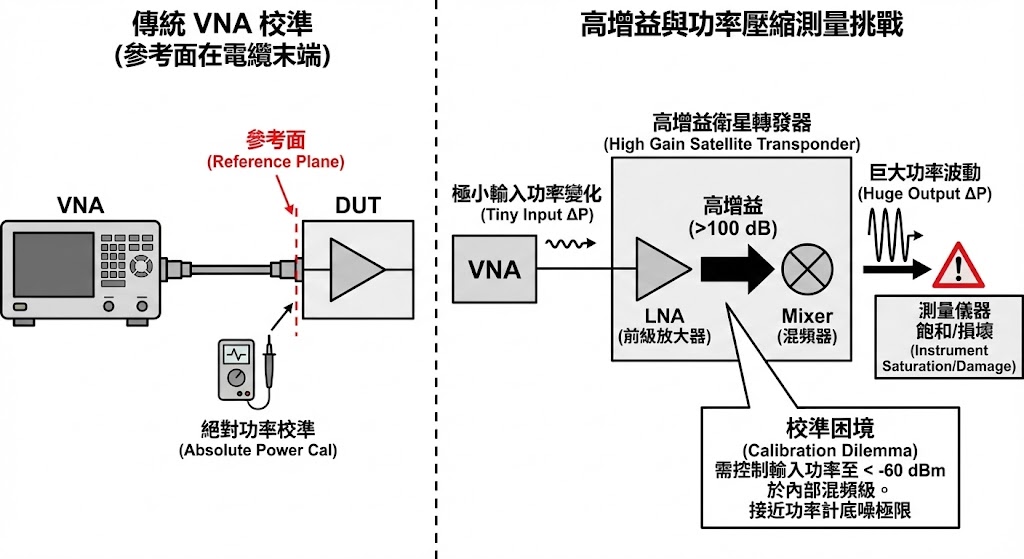

- 校準困境:傳統的 VNA 校準將參考面設定在電纜末端。然而,為了測量增益壓縮,必須精確控制輸入到轉換器「內部」混頻級的功率,而非僅是模組介面的功率。當模組包含前級放大器(LNA)時,輸入功率必須控制在極低的範圍(如 -60 dBm),這已接近許多功率計的底噪極限,使得絕對功率校準變得異常困難。

難題三:相位雜訊的傳遞效應
相位雜訊是決定數位調變訊號(如 256APSK)解調品質的關鍵,在變頻過程中,LO 的相位雜訊會直接「轉印」到訊號上。

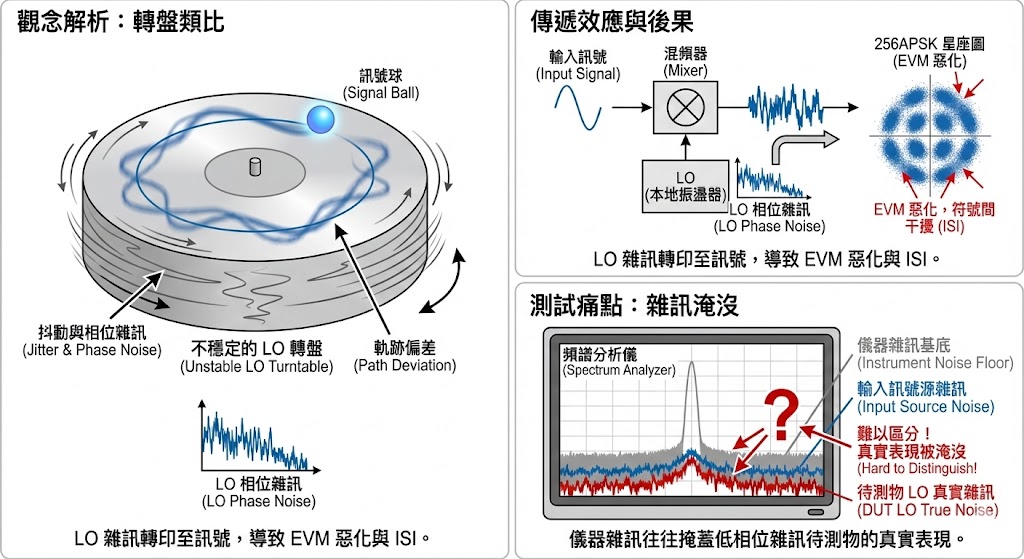

- 觀念解析:想像 LO 是一個不穩定的轉盤,訊號是放在轉盤上的球,轉盤的抖動(相位雜訊)會導致球的軌跡偏差,在寬頻通訊中,這種近載波的雜訊會導致符號間干擾(ISI),嚴重惡化誤差向量幅度(EVM)。
- 測試痛點:若使用頻譜分析儀測量,很難區分量測到的雜訊是來自輸入訊號源、頻譜儀本身,還是待測物的 LO。對於低相位雜訊的高階轉換器,儀器本身的雜訊基底往往會淹沒待測物的真實表現。

面對上述嵌入式 LO 帶來的不確定性與高增益校準難題,單一儀器往往難以竟全功,您需要的不是在誤差中猜測,而是一套能 「主動消除 LO 漂移」 且具備 「高動態範圍功率控制」 的整合測試方案,我們提供 Rohde & Schwarz (R&S) 儀器,為衛星頻率轉換器提供從晶片級到模組級的精準驗證。
方案一:雙音技術解決 LO 漂移 (R&S ZNA)
針對嵌入式 LO 不穩定的群延遲測量,我們推薦使用 R&S ZNA 向量網路分析儀 及其 雙音群延遲(Two-Tone Group Delay) 測量技術。

R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生,具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊,提供高效能、DUT 為中心的操作體驗,輕鬆應對複雜的射頻量測與生產任務。
- 技術原理:系統不依賴絕對相位測量,而是同時發送兩個頻率極為接近的測試訊號,由於這兩個訊號同時通過轉換器,LO 的頻率漂移對兩者的影響是「共模」的(即影響相同),透過計算這兩個訊號通過待測物後的 相位差變化率,LO 的漂移項會被數學相減而抵消。
- 無需參考混頻器:這是此方案的最大優勢,您無需尋找昂貴的黃金樣品或外部混頻器,R&S ZNA 內建四個獨立訊號源,單機即可產生雙音訊號,即使在 LO 頻率偏差高達數 MHz 的情況下,仍能精準測得奈秒級的群延遲數據。
方案二:絕對功率校準與增益壓縮 (R&S ZNA + NRP)
針對高增益轉換器的線性度測試,我們的方案整合了高精度的 R&S NRP 功率感測器 進行來源與接收端的絕對功率校準。

- 精準的功率掃描:
R&S ZNA 具備領先業界的輸出功率動態範圍,能精確生成從極低功率(測試線性區)到高功率(測試飽和區)的掃描訊號,配合 SMARTer Cal 校準技術,系統能自動補償測試電纜與夾具的損耗,確保輸入到轉換器混頻核心的功率精準無誤,從而繪製出準確的 AM/AM 與 AM/PM 轉換曲線。
方案三:極致靈敏度的相位雜訊分析 (R&S FSWP)
針對 LO 相位雜訊的驗證,我們採用 R&S FSWP 相位雜訊分析儀。

結合互相關技術與極低雜訊內部源,提供業界頂尖的相位雜訊靈敏度,單機整合脈衝訊號量測、VCO 自動特性分析及高階頻譜分析功能,大幅加速雷達與合成器開發流程!
- 互相關運算 (Cross-Correlation):
為了突破儀器本身的雜訊極限,R&S FSWP 內部擁有兩組獨立的參考振盪器與接收路徑,透過對兩路訊號進行互相關運算,儀器自身的雜訊(不相關項)會被平均掉,而待測物的雜訊(相關項)則被保留。這使得系統能測量出低於儀器底噪的極低相位雜訊,真實還原衛星轉換器的高純度頻譜特性。 - 一鍵式測量:
系統能自動識別 LO 頻率並鎖定,無需繁瑣的手動調諧,即可獲得單邊帶(SSB)相位雜訊曲線與雜散(Spurious)列表。
