跨越赫茲的邊界：當通訊速度追上物理極限



在摩爾定律逐漸趨緩的今日，另一場關於「頻率」的軍備競賽正悄然在平流層之上與微米之間展開，當全球 5G 部署進入成熟期，科技巨頭與國防工業的目光早已穿越了 FR2 頻段，鎖定在更為廣闊、卻也更為險惡的頻譜荒原——次毫米波（Sub-millimeter Wave）與太赫茲（Terahertz）頻段。

這不僅僅是頻寬的擴張，而是一場對抗物理衰減的戰爭，從低軌衛星（LEO）的星系互聯（Inter-Satellite Links, ISL），到地面戰術通訊的抗干擾需求，我們正處於一個通訊架構徹底重構的轉折點，要實現這一切，我們必須解決兩個核心矛盾：如何在極高頻段下維持訊號的完整性？以及如何在高速動態的環境中，確保這些比雷射還精準的波束能穩定鎖定目標？


頻譜的最後一哩路：為何我們需要進軍 500GHz？

在無線通訊的教科書中，頻率越高路徑損耗（Path Loss）越大，然而隨著 6G 願景的提出，我們對傳輸速率的要求已提升至 Tbps 等級，現有的毫米波頻段（如 28GHz 或 39GHz）已顯得擁擠且頻寬不足，於是工程師們開始向 100GHz 以上，甚至 500GHz 的次毫米波頻段進軍。

克服大氣與幾何的挑戰

次毫米波頻段的特性介於微波與紅外線之間，在這個頻段下，電磁波的行為更像「光」，這帶來了巨大的優勢：極短的波長允許我們在極小的晶片面積上整合數百甚至數千個天線單元，實現超高增益。

然而，挑戰隨之而來，首先是大氣吸收，在 500GHz 附近水氣與氧氣的分子共振會造成劇烈的訊號衰減，但在外太空或高空稀薄大氣層中，這反倒成為優勢——因為它能自然地隔離地面干擾，成為衛星間通訊（ISL）的絕佳頻段。

其次是極化純度的維持，在高頻傳輸中，極化（Polarization）是增加頻譜效率的關鍵，雙圓極化（Dual Circular Polarization, CP）技術在此時顯得尤為重要，圓極化波對於雨衰（Rain Attenuation）和多徑效應具有更好的抵抗力，且不像線極化那樣需要嚴格的極化對齊。


技術焦點：

在設計 500GHz 頻段的饋源（Feed）時，如何將軸比（Axial Ratio）降至最低，並維持高隔離度（Crosstalk suppression），是判定天線性能的黃金標準，優異的設計能在極寬的頻寬內，將回波損耗（Return Loss）壓制在 -20dB 以下，確保每一分能量都用於傳輸而非反射。


圖 1：500GHz 雙圓極化饋源的 S 參數模擬結果，顯示出在目標頻段內優異的反射損耗與隔離度特性。


駕馭波束的藝術：雙極化相位陣列（DPA）的演進

如果說高頻段提供了高速公路，那麼「相位陣列天線（Phased Array Antenna）」就是控制車流的智慧交通系統，傳統的機械式雷達或天線依賴物理轉動來改變方向，這在納秒級變化的現代戰場或高速移動的衛星通訊中，顯得過於笨重且緩慢。

電子掃描與波束成形的核心邏輯

現代通訊系統的核心在於「波束成形（Beamforming）」，透過獨立控制陣列中每一個天線單元（Element）的相位（Phase）與振幅（Amplitude），我們可以在空間中合成出具有高度指向性的波束，並在微秒（µs）等級的時間內改變波束方向。

最新的技術趨勢是走向 DPA（Dual-Polarization Phased Array，雙極化相位陣列），這種架構允許天線同時發射或接收水平與垂直（或左旋與右旋）兩種極化的訊號，這不僅使通訊容量翻倍，更賦予系統極強的靈活性：

1. 極化分集（Polarization Diversity）： 當一種極化受到干擾或衰減時，系統可無縫切換至另一種。

2. 目標識別： 在雷達應用中，雙極化回波能提供目標的形狀與材質資訊，大幅提升辨識度。

從晶片到系統的校正難題

然而製造一個擁有 64 通道甚至更多通道的相位陣列模組並非易事，每個通道的射頻 IC（BFIC）都存在製程變異，導致相位與增益的誤差，如果不進行校正，合成的波束將會發散，旁瓣（Side Lobe）電平會升高，導致能量浪費並增加被偵測/干擾的風險。

因此，先進的 DPA 系統必須具備「快速校正（Fast Calibration）」演算法，這套機制能在系統運作前或運作中，快速掃描並補償每個通道的誤差矩陣，確保波束精準如手術刀；此外軟體定義的介面（Software-Defined Interface）允許工程師直觀地透過 GUI 拖曳波束方向，這對於開發 OTA（Over-The-Air）測試應用至關重要。


圖 2：整合散熱管理與雙線性極化設計的 64 通道相位陣列模組，支援即時波束轉向與軟體定義控制。


地面上的太空戰：六軸動態模擬與穩定性測試

擁有昂貴的衛星天線或雷達系統後，真正的挑戰才剛開始：如何證明它在驚濤駭浪的驅逐艦上，或是以 27,000 公里時速飛行的衛星上，依然能穩定運作？ 我們不能每次都發射火箭去測試，因此六自由度運動平台（6DOF Motion Platform）成為了實驗室中不可或缺的「造夢機器」。

模擬真實世界的混沌物理

所謂 6DOF，指的是物體在空間中的六種運動方式：

• 平移（Translation）： 縱向（Surge）、橫向（Sway）、垂向（Heave）。

• 旋轉（Rotation）： 滾轉（Roll）、俯仰（Pitch）、偏航（Yaw）。

一個合格的測試平台（如 Stewart Platform 並聯機構）必須能精確地重現這些運動，例如：為了測試無人機（UAV）上的光電酬載（Electro-Optical Payload）或船艦上的衛星天線（VSAT），運動平台需要模擬不同海況下的船體搖晃，或是飛行器在亂流中的劇烈姿態變化。

高頻寬響應與硬體迴路（HIL）

這不僅僅是把東西晃來晃去。現代運動平台的關鍵指標在於頻寬（Bandwidth）與延遲（Latency），當我們測試自動穩定雲台（Gimbal）時，模擬平台的反應速度必須快於被測物（DUT）的控制迴路，否則測試結果將失真。

高階的運動模擬系統通常整合了 IMU（慣性測量單元）模擬與 UDP 即時通訊協定，使其能接入硬體迴路模擬（Hardware-in-the-Loop, HIL）系統，這表示電腦中的飛行模擬軟體（如 Flight Simulator）輸出的姿態數據，能毫秒無差地轉化為平台的物理運動，讓安裝在平台上的感測器「以為」自己真的在飛。

從承載 50 公斤的輕型無人機測試台，到承載 14 噸重型戰車砲塔的巨型模擬器，這類設備的致動器（Actuator）行程與加速度控制精度，直接決定了國防與航太產品的可靠度。

圖 3：重型六自由度（6DOF）運動模擬平台，用於模擬極端環境下的載具動態，驗證光電與雷達系統的穩定性。


整合的力量：從實驗室到戰場的完整生態系

隨著技術複雜度的指數級上升，單打獨鬥的時代已經結束，現在的航太與國防研發，需要的是將「射頻前端設計」、「演算法校正」與「動態環境模擬」無縫整合的解決方案。

試想一個場景：工程師正在開發一款用於低軌衛星的相位陣列天線。

1. 首先，他需要 Sub-mmWave 饋源 與 DPA 模組 來建立通訊鏈路。

2. 接著，他需要一套強大的 軟體套件 來進行波束成形校正，消除硬體誤差。

3. 最後，他必須將這套天線安裝在 6DOF 運動平台 上，模擬衛星姿態與軌道運動，驗證天線是否能在劇烈晃動中鎖定地面站。

只有打通這三個環節，才能確保產品從設計圖到外太空的過程中萬無一失。

結語與展望

未來的科技戰爭，是頻譜的戰爭，也是精密度的戰爭，從 500GHz 的微觀訊號處理，到巨型機電系統的宏觀運動模擬，每一個環節都扣連著通訊的未來。在這個領域，精確度就是一切。

解決方案

射頻與天線技術

OHM⁺ DPA DEV/APP KIT

這是一套完整的雙極化相位陣列開發套件。支援 26.5-29.5 GHz 頻段（涵蓋主流 5G/衛星頻段），具備 64 通道獨立控制，並內建獨家的快速校正演算法與圖形化波束控制軟體，大幅縮短相位陣列雷達與通訊系統的研發週期。
了解更多產品資訊 >

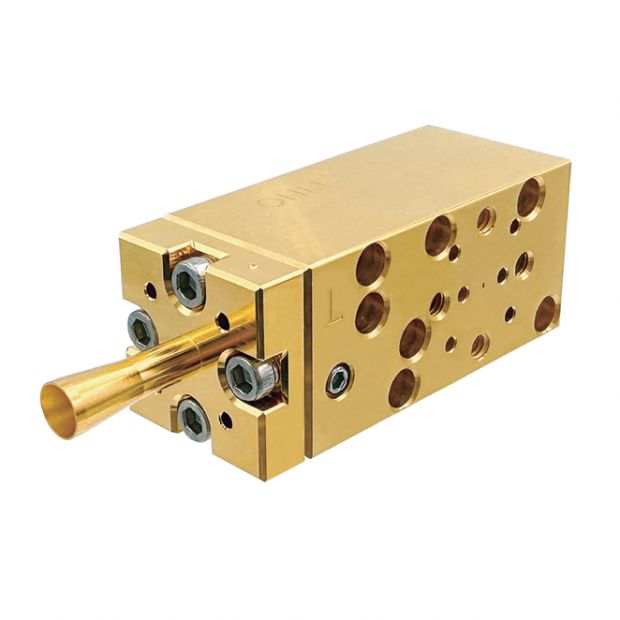

Sub-mmWave Dual CP Feed (500GHz)

專為太赫茲研究與 ISL 鏈路設計的雙圓極化饋源，在 500GHz 頻段展現極低的 S11 (-24dB) 與極高的隔離度，展現了極致的精密加工與設計能力。
了解更多產品資訊 >


動態模擬與系統整合 (Ultrontek)

SMotion 系列六軸動態平台

從桌上型的 SMotion100 (100kg 負載) 到巨型的 SMotion14000 (14噸負載)，全系列採用全電動伺服致動器，具備高頻寬與高精度。這些平台廣泛應用於光電雲台（Gimbal）穩定性測試、雷達追蹤模擬及駕駛模擬訓練。
了解更多產品資訊 >


SS 系列穩定雲台 (Stabilizer)

針對海上與陸地載具設計的 2DOF 穩定平台，符合 MIL-STD-810 軍規標準，能與運動平台搭配進行複雜的 HIL 測試，透過整合 Ohmplus 的先進射頻前端與 Ultrontek 的精密運動控制系統，您將獲得從「靜態元件測試」到「動態系統驗證」的一站式解決方案，為您的次世代通訊產品搶佔市場先機。
了解更多產品資訊 >
