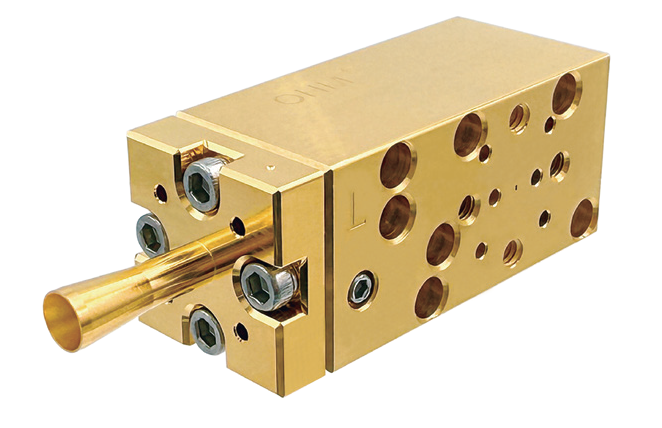

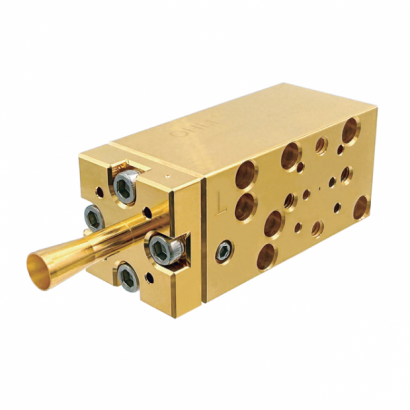

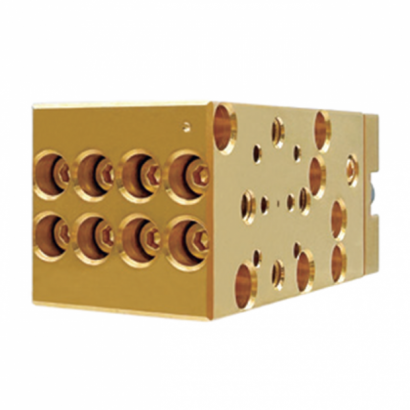

OHM+ 380-500 GHz 次毫米波雙圓極化饋源
Sub-mmWave Dual CP Feed
隨著太赫茲 (THz) 與次毫米波技術在航太通訊、無線電天文與精密感測領域的應用日益深化，對於高頻段天線系統的極化純度與頻寬要求也達到了前所未有的高度。
OHM+ Sub-mmWave Dual CP Feed 是一款專為 380-500 GHz 頻段設計的高性能饋源天線。該產品採用先進的整合式正交模態轉換器 (Integrated OMT) 技術，能夠在單一元件中同時實現右旋圓極化 (RHCP) 與左旋圓極化 (LHCP) 的雙極化運作。憑藉其優異的交叉極化抑制能力與超寬頻寬特性，它是下一代衛星星鏈通訊 (ISL) 與高解析度太赫茲成像系統的理想解決方案。
產品特色
這款饋源天線在極高頻段下仍保持了卓越的射頻性能，主要特色包含：
- 超寬頻操作頻寬：
覆蓋 380-500 GHz，相對頻寬 (Fractional Bandwidth) 達 27%，滿足多頻段掃描與寬頻通訊需求。 - 同步雙圓極化 (Simultaneous Dual CP)：
透過精密的內部 OMT 設計，單一饋源即可同時輸出 RHCP 與 LHCP 訊號，無需外部極化器。 - 極致的極化純度：
在全頻段內，軸比 (Axial Ratio) < 0.5 dB，確保訊號極化的精準度，大幅降低極化損耗。 - 優異的隔離度：
埠間隔離度 (Port-to-port isolation) > 24 dB，有效消除通道間的干擾。 - 高增益與效率：
- RHCP 增益：典型值 18 dBi。
- LHCP 增益：典型值 19 dBi。
- 反射損耗 (Return Loss) < -16 dB (VSWR < 1.4:1)，確保高效的能量傳輸。
應用領域
憑藉其高頻、高增益與雙極化特性，該產品廣泛應用於尖端科研與工業檢測：
- 太空與天文：衛星間鏈路 (Inter-Satellite Links, ISL)、地面站通訊、無線電天文學與宇宙觀測。
- 遙測與探勘：月球次地表探測、行星地表測繪、極化合成孔徑雷達 (Polarimetric SAR) 成像。
- 太赫茲成像與分析：THz 光譜分析、材料特性鑑定、非破壞性檢測 (NDT)。
- 生醫與安全：醫學成像與癌症檢測、藥物品質控制、安檢威脅偵測。
技術規格
電氣規格
| 參數項目 | 規格數值 / 典型值 | 備註 |
|---|---|---|
| 頻率範圍 | 380 - 500 GHz | WR2.2 Band |
| 極化方式 | Dual Circular (RHCP / LHCP) | 同步運作 |
| 增益 (Gain) | 18 dBi (RHCP) / 19 dBi (LHCP) | Typ. @ Center Freq |
| 軸比 (Axial Ratio) | < 0.5 dB | Across entire band |
| 反射損耗 (Return Loss) | < -16 dB | VSWR < 1.4:1 |
| 隔離度 (Isolation) | > 24 dB | Port-to-Port |
| 交叉極化抑制 | > 25 dB | @ Boresight |

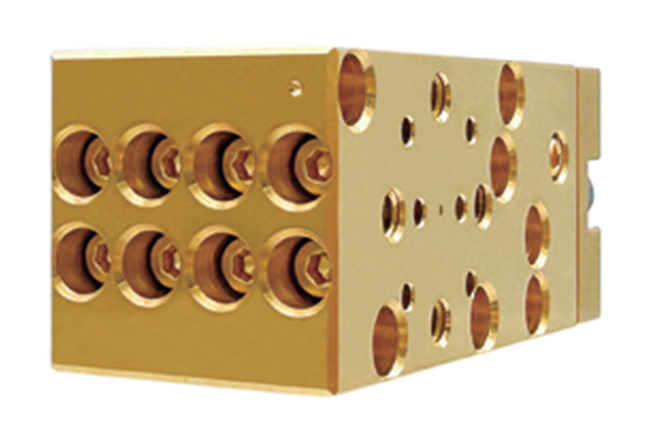

機械規格
| 參數項目 | 規格數值 |
|---|---|
| 尺寸 | 62.25 x 20 x 20 mm |
| 重量 | 250 g |
| 主體材質 | 不鏽鋼 (Stainless steel) |
| 接觸面鍍層 | 鍍金 (Gold-plated) |
| 波導介面 | WR2.2 標準波導口 |
| 阻抗 | 50 Ω (Standard) |
性能數據圖表
透過實驗室量測與模擬數據，OHM+ Sub-mmWave Dual CP Feed 展現了高度一致且穩定的性能：
- 反射損耗與串擾 (Return Loss & Crosstalk)：
在 380-500 GHz 範圍內，S11 與 S22 均維持在優異水準 (<-16dB)，串擾 (Crosstalk) 顯著低於 -24dB，部分頻段甚至低至 -40dB 以下，展現極佳的訊號純淨度。 - 輻射場型 (Radiation Pattern)：
RHCP 與 LHCP 的輻射場型在 Co-pol (主極化) 與 X-pol (交叉極化) 之間展現了極高的分離度 (>25dB)，旁瓣 (Side-lobe) 受到良好抑制，確保波束能量集中。 - 軸比 (Axial Ratio)：
全頻段軸比量測值穩定低於 0.5 dB，證明其圓極化產生的精準性極高，適用於高精度的極化量測應用。
