OHM+ DPA 毫米波雙極化相控陣列天線開發套件
雙線極化・自由擴展：專為毫米波應用打造的相控陣列解決方案
隨著 B5G (Beyond 5G)、低軌衛星通訊 (LEO Satellite) 以及國防雷達技術的飛速發展，26.5-29.5 GHz 的毫米波 (mmWave) 頻段已成為下一代無線連接的關鍵戰場。然而，毫米波相控陣列系統的開發門檻極高，研發團隊常受困於複雜的波束成形演算法、昂貴的硬體校正成本以及散熱難題。
OHM+ DPA DEV/APP KIT 正是為突破這些研發瓶頸而生。這不僅僅是一個天線模組，更是一套「為未來而設計」的全方位解決方案。它具備高度的可擴展性與精準度，聚焦釋放 B5G 連接、衛星網路和先進雷達應用的無限可能。無論是學術界的基礎教學，還是產業界的高階原型驗證，此套件都能提供靈活且可靠的支援。
靈活架構，極致效能

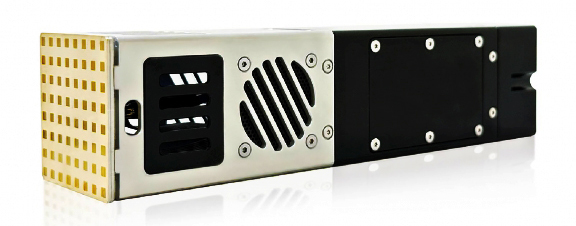

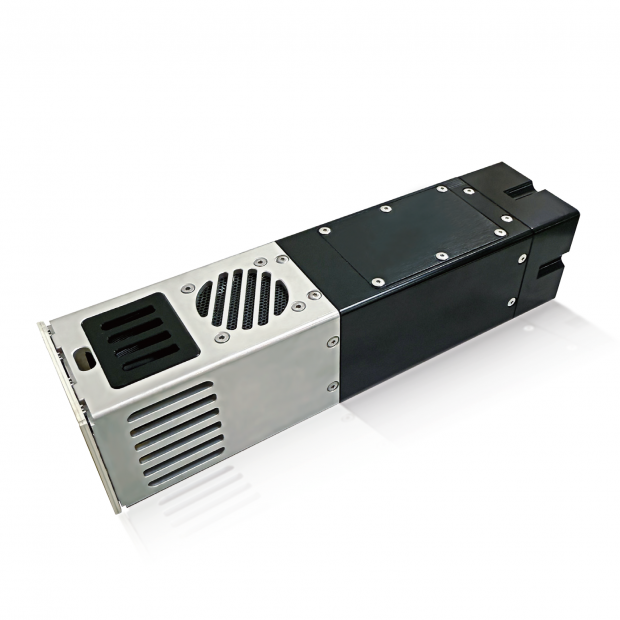

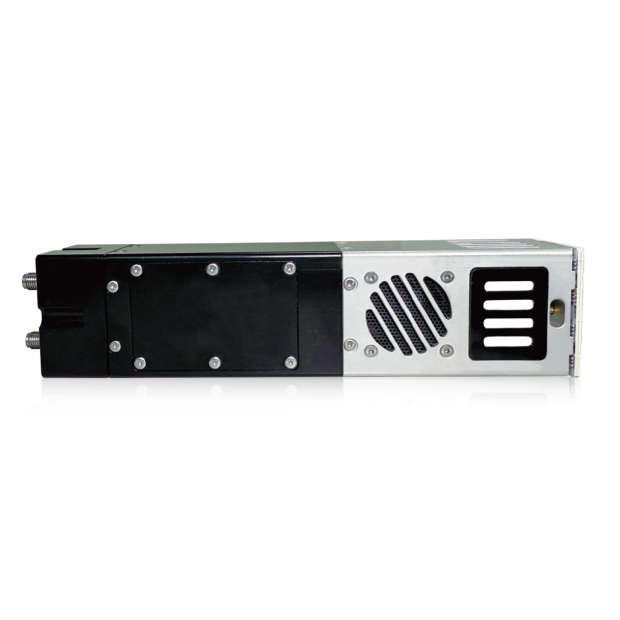

OHM+ DPA 核心為一款 8x8 (64通道) 的雙極化相控陣列模組，整合了從波束控制到散熱的一體化設計，讓開發者能專注於演算法與系統層級的創新。
- 64 通道獨立精準控制：
搭載 64 個獨立控制通道的相控陣本體，每個單元皆可進行精細的幅度與相位調校，實現極致的波束賦形 (Beamforming) 效果。 - 先進雙極化 (Dual-Polarization) 架構：
支援雙線極化設計，可自由切換極化形式，軟體支援線性極化 (水平/垂直) 與圓極化 (RHCP/LHCP)，大幅提升在複雜多徑環境下的通訊可靠度。 - 模組化拼接與無限擴展：

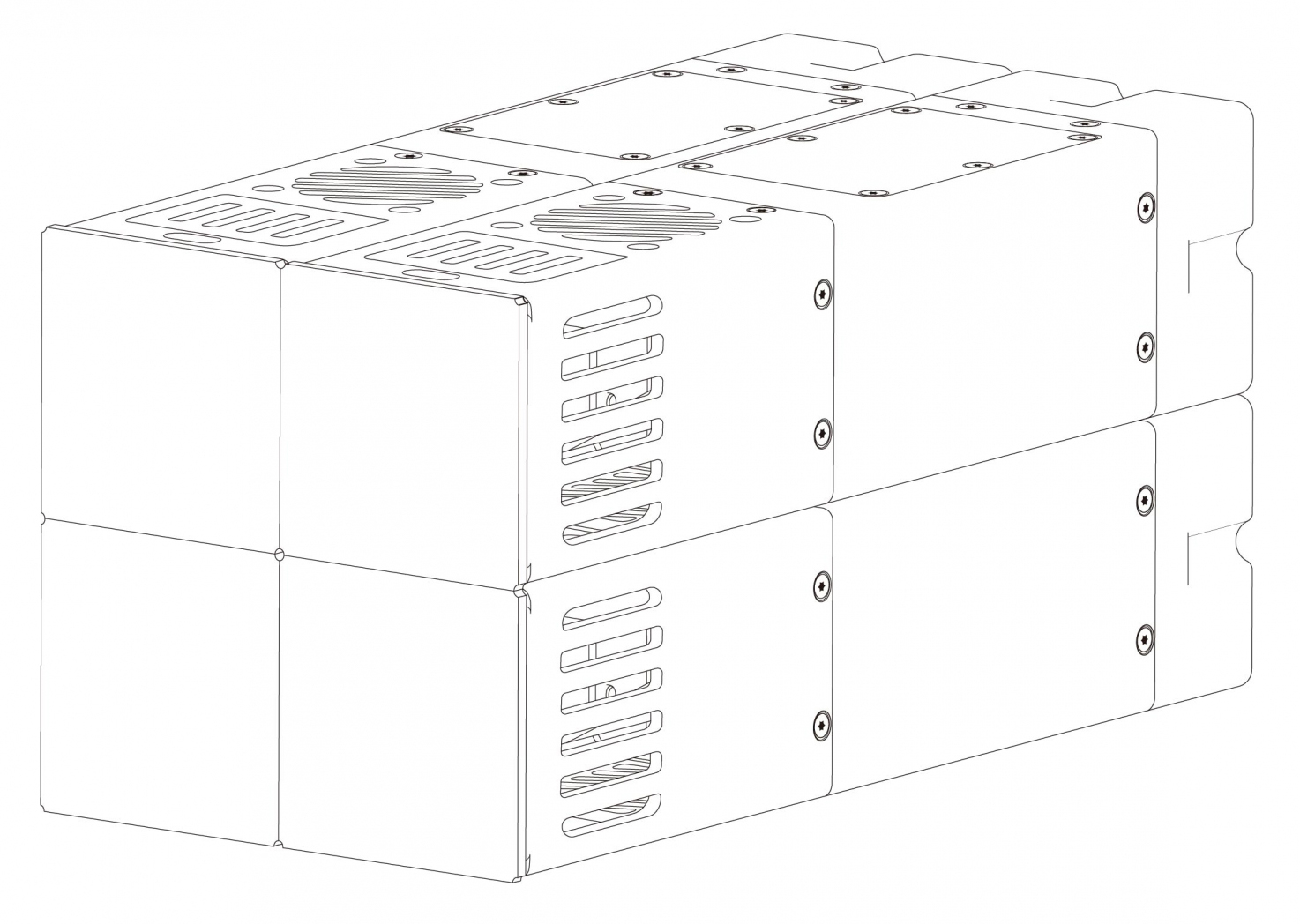

獨特的機構設計允許使用者依據應用需求，自由拼接多個模組以擴展陣列規模，無論是單一模組驗證，還是構建大規模 MIMO 系統，皆能彈性應對。 - 廣泛的 BFIC 相容性：
相控陣面提供多家波束賦形晶片 (BFIC) 的參考設計，且同一套控制程序可對應不同的 BFIC，為晶片選型與驗證提供極大的便利。 - 收發切換與散熱一體化：

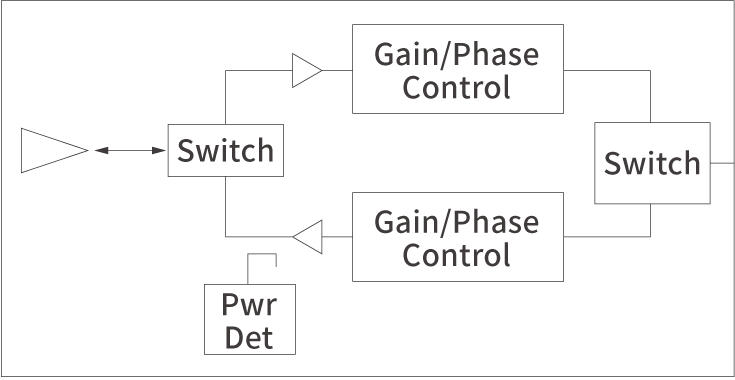

支援半雙工 (Half-duplex) / TDD 收發切換模式，內建主動或被動散熱方案 (視型號而定)，確保高功率運作下的射頻性能穩定不衰減。
驅動下一代無線技術
此套件憑藉其高頻靈活性與開放的軟硬體架構，為多個前沿領域提供了理想的開發平台：
- B5G 與 6G 通訊研究：
支援更智能的波束賦形與更純淨的鏈路，適用於驗證毫米波傳輸演算法、通道估測及訊號覆蓋測試。 - 衛星通訊 (SatCom) 地面站：
專為衛星追蹤設計，支援「雙行軌道數 (TLE) 輸入」與「衛星數據跟蹤」功能，可快速建立與低軌衛星的通訊鏈路。 - 高解析度雷達感測：
支援「時域雷達模式」，利用相控陣列的快速掃描特性，實現高解析度的環境感知與動態目標追蹤。 - SISO / MIMO 系統整合：

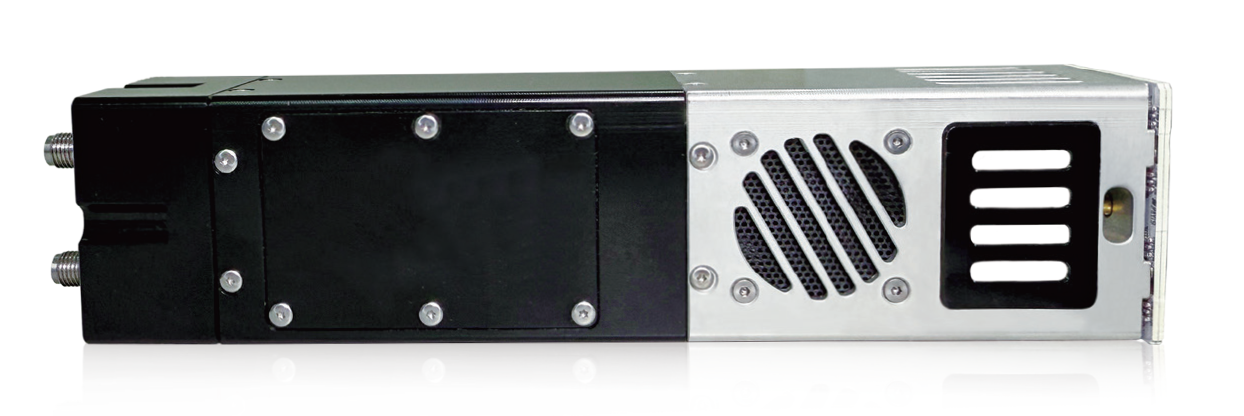

透過可擴展適配器與標準射頻介面 (SMPM/2.92mm)，可輕易與 VNA (向量網路分析儀)、SDR (軟體定義無線電) 或 VST (向量訊號收發機) 對接，搭建複雜的測試環境。
技術優勢：軟硬整合，加速開發
OHM+ DPA 不僅硬體強大，更透過智慧化的軟體功能，大幅縮短使用者的學習曲線與開發週期。
- 多樣化的即時波束指向：
提供文字輸入角度、滑鼠點擊拖曳、最大功率鎖定跟蹤等多種波束控制選項，讓波束控制直觀且即時。 - 雙重開發模式：
包含 運行模式 (Operation Mode) 可調整天線整體增益；以及 工程模式 (Engineering Mode) 開放底層權限，可針對每個單元的幅度與相位進行獨立調整。 - 智慧校正與功率偵測：
內建天線功率偵測功能，輕易實現鎖定追蹤，搭配 OHMPLUS 快速校準程序，簡化繁瑣的除錯流程。 - 開源生態支援：
提供開源應用端程序，使用者可基於此架構快速開發客製化應用，無需從零開始編寫驅動。
技術規格
| 參數項目 | 規格數值 | 備註 |
|---|---|---|
| 頻率範圍 | 26.5 GHz - 29.5 GHz | Ka-Band 覆蓋 |
| 通道數 | 64CH (8x8 Array) | 獨立控制 |
| 極化方式 | Linear (H/V), Circular (RHCP/LHCP) | 軟體可切換 |
| 掃描範圍 | Azimuth (AZ): ±50° Elevation (EL): ±50° |
廣角掃描能力 |
| 天線增益 | >25dB @28GHz (Boresight) 38 dB typ. |
高增益設計 |
| EIRP | 56 dBm typ. | 有效全向輻射功率 |
| 交叉極化比 | >25dB @28GHz | 優異的極化隔離度 |
| 旁瓣電平比 (SLL) | >12dB @28GHz (Boresight) | 純淨的波束場型 |
| 尺寸 | 179.9 x 41.9 x 41.5 mm | 精巧構型 |
| 射頻介面 | SMPM (m) / K (f) / 2.92mm | 依選購型號而異 |
OHM+ DPA 毫米波雙極化相控陣列天線開發套件 | 產品型錄下載 >
直觀、強大、視覺化的軟體使用介面

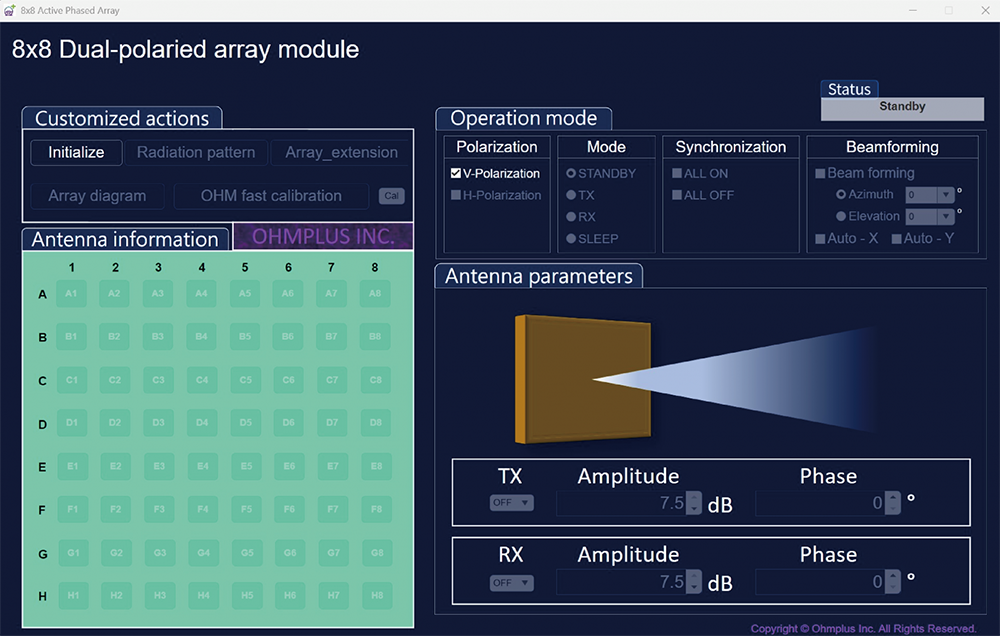

隨附的 OHMPLUS 控制軟體 徹底改變了相控陣列的操作體驗，透過直觀的圖形化介面 (GUI)，將複雜的射頻參數轉化為可視化數據。
- 3D 視覺化波束控制 (Drag-to-Steer)：
介面中央呈現 3D 輻射場型，使用者可直接使用滑鼠拖曳波束指向，即時改變發射角度。 - 全方位參數監控：
儀表板即時顯示 XZ/YZ/XY 三平面的波束剖面圖、極化狀態 (V-Pol/H-Pol)、增益值 (Gain) 以及即時溫度監控。 - 一鍵模式切換：
整合 Standby (待機)、Tx (發射)、Rx (接收) 與 Sleep (休眠) 模式，操作直觀簡單。
