海洋運動模擬與動態穩定技術的藍海契機
從船舶設計到離岸作業，探索高擬真模擬與精準穩定的未來
海洋，覆蓋地球表面的廣闊藍色疆域，不僅是全球貿易的生命線、豐富生物資源的寶庫，更是未來能源開發與人類可持續發展的關鍵所在，然而，海洋環境的嚴酷與多變性——永不停歇的波浪、變幻莫測的風勢、以及強勁的海流——對航行於其上的船舶、矗立於其間的海洋結構物、以及在其中作業的人員與設備，都構成了持續且嚴峻的挑戰，這些挑戰直接關係到航行安全、作業效率、設備性能乃至環境保護的成敗，在這樣的背景下，海洋運動模擬與動態穩定技術作為尖端工程科技的代表，已成為克服這些挑戰、保障「藍色經濟」健康發展、探索深邃海洋奧秘的關鍵科技支撐與賦能工具。
此份白皮書將深入剖析海洋運動模擬與動態穩定技術的核心原理、在船舶與海洋工程各領域的廣泛應用、當前面臨的技術挑戰以及未來的發展趨勢，並闡述如奧創系統 (Ultrontek) 這樣的專業解決方案提供者，如何透過其先進的運動控制產品與系統整合能力，為相關產業提供客製化、高性能的模擬與穩定解決方案。
驚濤駭浪中的科技燈塔：海洋運動模擬與動態穩定的時代意義
隨著全球經濟一體化進程的深化與陸地資源的日漸緊缺，人類對海洋的依賴與探索達到了前所未有的程度，但也因此面臨著更為複雜的挑戰。
海洋開發與利用的蓬勃發展：挑戰與機遇並存
全球超過80%的國際貿易量依靠海運完成，使得船舶的航行效率與安全至關重要；離岸風電、潮汐能等海洋再生能源的快速興起，對大型海洋結構物的設計、安裝與維護提出了更高要求；同時，深海油氣資源、礦產資源的探勘與開發活動，也逐步向更深、更複雜的海域推進，這些機遇的背後，是海洋環境無情的考驗，波浪、風、海流及其複雜的交互作用，無時無刻不在影響著船舶的運動姿態、結構物的受力狀態以及海上作業的可行性。
為何需要海洋運動模擬與動態穩定技術？
面對海洋的嚴峻挑戰，僅憑經驗和傳統方法已難以滿足現代海洋工程與海事作業對高效率、高安全性和高可靠性的追求，海洋運動模擬與動態穩定技術的應用價值因此突顯：
- 提升設計與工程的精準度與可靠性：
在船舶或海洋平台設計的初期階段，即可透過運動模擬精確預測其在不同海況下的耐波性 (Seakeeping)、操縱性 (Maneuverability)、錨泊性能以及結構響應，及早發現設計缺陷，優化設計方案，避免昂貴的實體模型試驗或後期修改。 - 保障海上作業的安全性與效率：
對於如海上重件吊裝、水下機器人 (ROV/AUV) 佈放與回收、深水鑽井等高風險、高難度的離岸工程作業，可以透過模擬進行詳細的作業流程規劃、風險評估以及應急預案演練，從而優化作業程序，降低事故發生機率，提升作業效率。 - 強化海事人員的專業技能與應急能力：
為船長、駕駛員、輪機員以及特種作業人員提供一個安全、可控且可重複的訓練環境，使其能夠在模擬的各種常規及緊急情況（如惡劣海況航行、設備故障、碰撞、溢油、火災、棄船等）下進行反覆演練，提升其專業技能、決策能力與應急響應水平。 - 確保船載設備的性能與通訊暢通：
現代船舶與海洋平台搭載了大量精密且對姿態敏感的電子設備，如衛星通訊天線、雷達系統、光電偵蒐儀器、水聲探測設備以及武器系統等，船舶在波浪中的劇烈晃動會嚴重影響這些設備的指向精度與穩定工作，動態穩定技術能夠有效補償船體運動，確保這些關鍵設備在惡劣海況下依然能夠發揮其應有效能。
海洋運動模擬的核心技術剖析
一套完整的海洋運動模擬系統，通常由高傳真度的船舶運動模擬模組、沉浸式的視景與操作環境以及針對特定作業的任務模組構成。
高傳真度船舶運動模擬
此部分是海洋模擬器的核心，用以精確再現船舶在真實海洋環境中的動態行為：
- 六自由度 (6DOF) 運動平台：
大型、高階的船舶模擬器通常配備六自由度運動平台，用以模擬船舶在波浪中完整的六個運動分量，即縱搖 (Pitch)、橫搖 (Roll)、垂蕩 (Heave)（上下運動）、縱蕩 (Surge)（前後運動）、橫蕩 (Sway)（左右運動）和首搖 (Yaw)（船首左右擺動），為操作者提供逼真的運動感知與力回饋。 - 水動力學模型 (Hydrodynamic Modeling)：
透過複雜的數學模型與流體力學計算，即時模擬船體與水流、波浪之間的交互作用力與力矩，準確反映船舶的加速、減速、轉向、漂移以及在波浪中的各種響應特性。 - 波浪生成與環境模擬：
在虛擬的3D海洋環境中，能夠依據國際標準（如JONSWAP譜、P-M譜）或使用者定義的參數，即時生成不同等級、不同方向的規則波與不規則波，並可疊加風、流、潮汐、霧、雨、雪以及日夜變化等環境因素，營造出高度逼真的模擬場景。
沉浸式視景與操作環境
為了讓受訓者或測試人員獲得身臨其境的體驗，模擬器需要提供高度仿真的視景與操作介面：
- 視覺系統：
通常採用多通道投影系統組成的柱面或球面環形螢幕，提供寬廣的水平視場角（可達180度至360度）和垂直視場角，或者採用先進的虛擬實境 (VR) 頭戴式顯示器，呈現高解析度、低延遲的船舶外部視景與內部駕駛艙環境。 - 操作介面：
高度仿真或直接採用真實船舶的艦橋/駕駛艙設備，包括舵輪、車鐘、雷達顯示器、電子海圖系統 (ECDIS)、GPS、測深儀、羅經、以及各種通訊與報警設備等。
特定作業任務模組
針對不同的海洋工程或海事作業需求，模擬器可以搭載特定的任務功能模組，例如：
- 吊裝作業模擬：
模擬海上起重機在不同海況下吊運重物的過程，訓練操作員的精細操控與防搖擺技能。 - 水下機器人 (ROV/AUV) 佈放與回收模擬：
模擬母船的運動對ROV/AUV收放系統 (LARS) 的影響，以及水下機器人的導航與作業。 - 動力定位 (Dynamic Positioning, DP) 系統模擬：
訓練DP操作員在風、浪、流干擾下，利用推進器保持船舶精確位置與首向的能力。 - 拖船與編隊作業模擬：
模擬拖船輔助大型船舶靠離泊或多艘船舶協同作業的場景。
動態穩定技術：驚濤駭浪中的「定海神針」
在波濤洶湧的海洋環境中，即使是大型船舶也會產生劇烈的搖晃運動，這對許多安裝在船上的精密設備的正常工作構成了嚴峻挑戰。

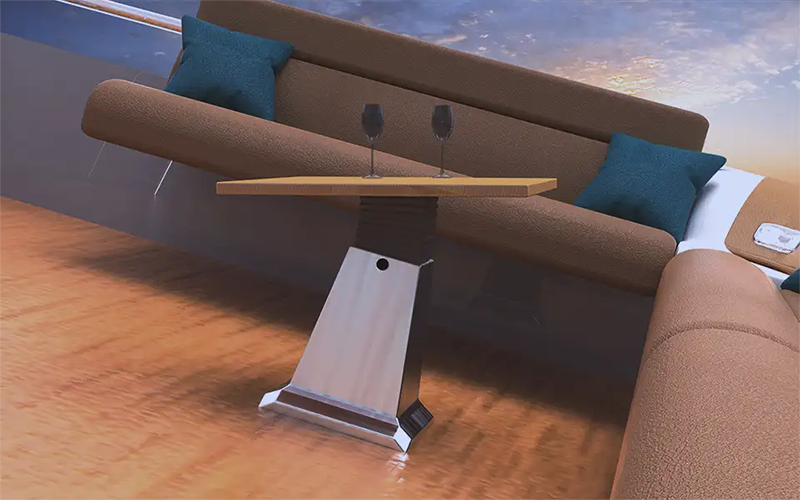

即使在波濤起伏的海上航行，船艙內的桌面（如圖所示）也能透過主動動態穩定系統保持絕對水平，確保杯具安穩放置，提升乘客的舒適度與奢華體驗。此技術對於高端遊艇、客輪及重視航行品質的船舶至關重要。
船載設備面臨的晃動挑戰
對於衛星通訊天線（包括對新興的低軌衛星通訊如星鏈Starlink的支援）、雷達天線、光電偵蒐系統、科學探測儀器乃至武器火控系統等，船體的縱搖與橫搖會導致其指向失準、訊號中斷、成像模糊或打擊精度下降，嚴重影響船舶的作業效能與安全。
主動式穩定平衡台的原理與應用
為了解決船體晃動帶來的問題，主動式穩定平衡台 (Active Stabilized Platforms) 應運而生，其工作原理如下：
- 首先，透過安裝在平台或船體上的高精度慣性量測單元 (IMU)（通常包含陀螺儀和加速度計），即時偵測並量測船體的縱搖、橫搖等角運動姿態及其角速度、角加速度。
- 接著，高性能的運動控制器依據IMU提供的船體運動數據，以及對所搭載設備的穩定指向需求，快速計算出需要補償的運動量。
- 最後，由精密且響應迅速的致動器（通常為伺服馬達驅動的旋轉或線性機構，例如奧創系統 (Ultrontek) 提供的 SM150 2DOF 穩定平衡台和 SM300 2DOF 穩定平衡台 所採用的核心技術）驅動承載設備的平台，進行與船體晃動方向相反、大小相等的補償運動，從而使平台上的設備在慣性空間中保持相對穩定。

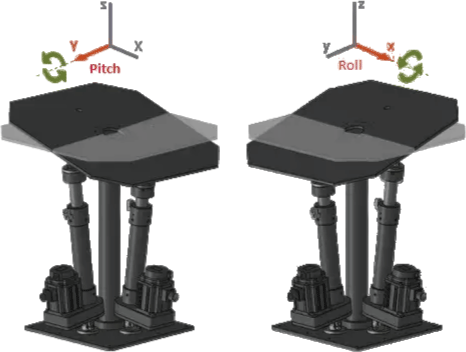

雙自由度（2DOF）穩定平衡器 透過精確控制 俯仰（Pitch）與滾轉（Roll） 兩個軸向的運動，以維持穩定性與控制力，其核心機制在於能夠主動抑制操作過程中的擾動與振動，當系統偵測到俯仰或滾轉的偏移時，會立即作出修正動作，以穩定平台或物體。
奧創系統 (Ultrontek) 在海洋穩定系統領域擁有專業的解決方案能力，能夠針對不同尺寸、重量、精度要求的船載設備以及不同類型的船舶，提供客製化的穩定平台設計與系統整合服務，創新的動態穩定星鏈管路適配器便是一個針對特定船載衛星通訊天線穩定需求的實用案例，有效保障了海上寬頻通訊的連續性與品質。

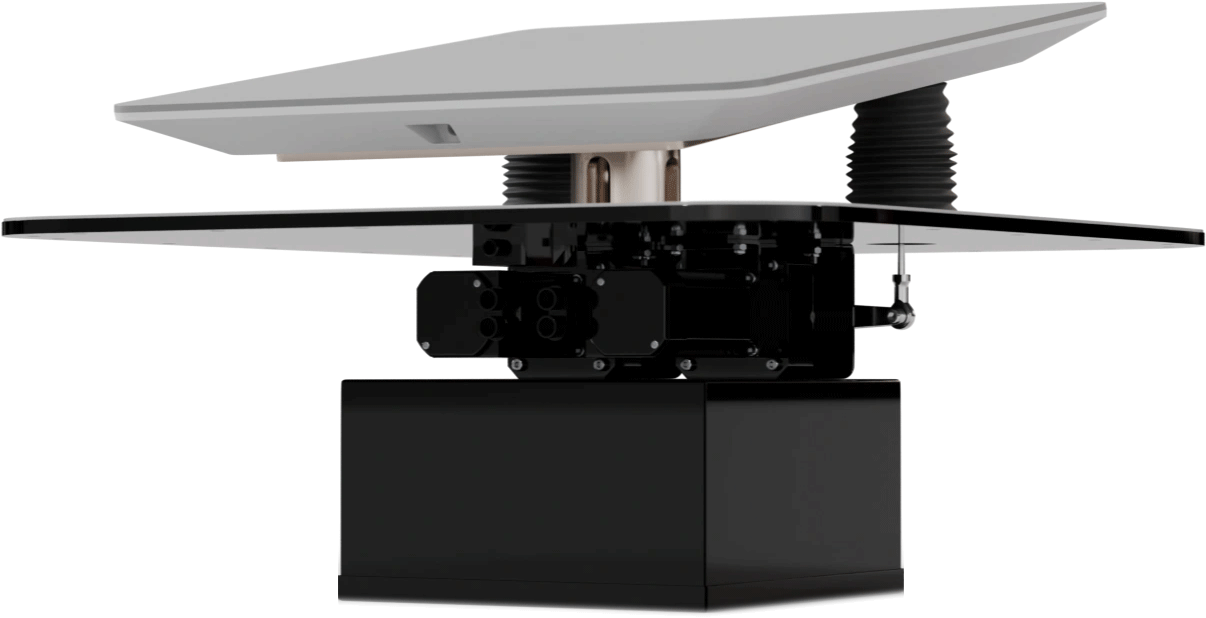

SANLAB STARLINK SCONNECT-E2D 星鏈動態穩定管道轉接器，結合 2DOF 技術，提供穩定高速網際網路連線，適用於越野車輛、海洋船舶與工業用途，耐候抗震，確保不中斷通訊與高效數據傳輸。

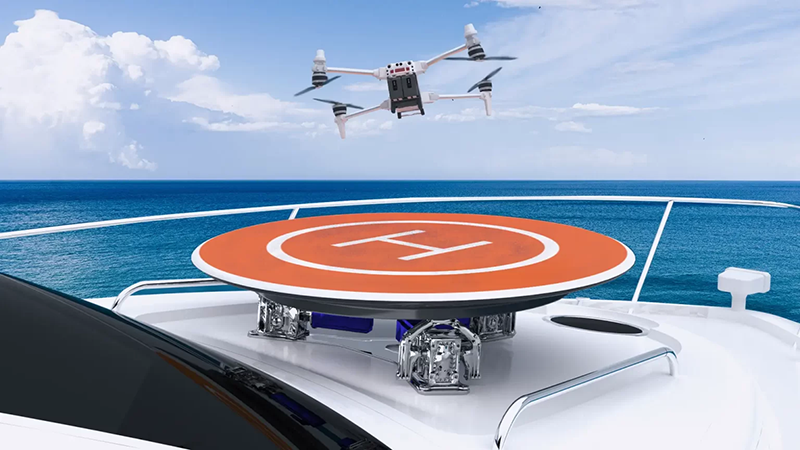

圖示為安裝於船舶上的無人機起降穩定平台，正引導一架無人機進行作業。該平台能主動抵銷船體晃動，確保無人機在移動的船舶上也能安全精準地起飛與降落，拓展了無人機在海洋環境下的應用範圍。
穩定技術的效益

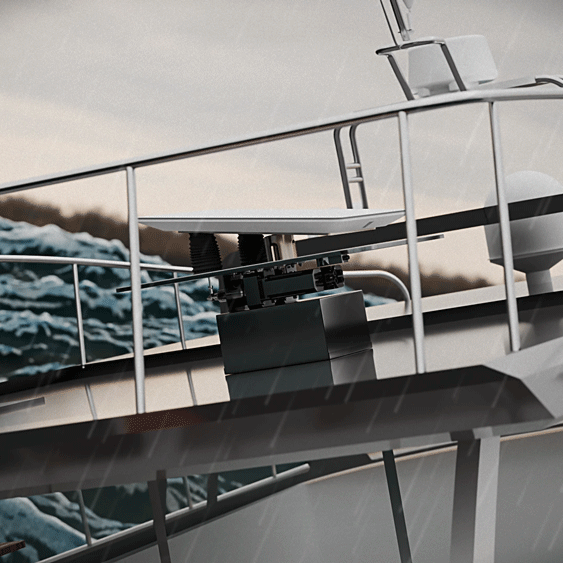

在惡劣海況下，船載動態穩定平台展現其卓越性能，即使船體因巨浪而劇烈橫搖 (Roll) 與縱搖 (Pitch)，平台上的關鍵設備（如衛星通訊天線或精密感測器）依然能透過主動運動補償保持精確的水平指向或穩定姿態，確保了海上作業的連續性與設備效能。
應用動態穩定技術，可以顯著提升船載設備的性能，例如：
- 改善通訊品質與可靠性：
確保衛星通訊天線始終精確指向衛星，避免訊號丟失或衰減。 - 提高偵蒐與監視效能：
使雷達、光電感測器能夠穩定地掃描與追蹤目標，獲取清晰圖像。 - 增強作業安全性與精度：
例如在晃動的甲板上穩定操作平台，或確保武器系統的瞄準精度。
奧創系統的海洋模擬與穩定解決方案：客製化與整合能力
奧創系統 (Ultrontek) 作為一家專業的運動控制與系統整合解決方案提供者，能夠將其在精密運動平台、控制演算法以及感測技術方面的專長，應用於船舶與海洋工程的多個領域。
船舶與海洋工程模擬應用
- 船舶設計驗證與優化：
奧創系統的六自由度運動平台技術，可作為大型船舶操縱模擬器或虛擬水池的核心運動系統，用於在設計階段對船型的耐波性、操縱性、穩定性以及在不同海況下的動態響應進行深入分析與虛擬測試，輔助船廠優化船體線型與佈局。 - 離岸工程作業規劃與模擬：
針對複雜的離岸風電場安裝、海底油氣管道鋪設、大型平台部件吊裝等作業，可利用整合了運動平台的模擬系統進行詳細的作業流程模擬、風險點識別、人員技能培訓以及應急預案演練，提升實際作業的安全性和效率。 - 港口佈局與航道通航能力評估：
透過模擬不同類型船舶在特定港口佈局或狹窄航道中的進出港操縱過程，評估其通航安全性與效率，為港口規劃與航道設計提供科學依據。
海事人員培訓模擬
- 全任務艦橋模擬器 (Full Mission Bridge Simulator)：
奧創系統有能力整合其運動平台技術、真實的船舶操控設備以及合作夥伴的高擬真視景系統，共同構建用於船長、駕駛員培訓的全任務艦橋模擬器，提供涵蓋航行計畫制定、船舶操縱、避碰規則應用、雷達與ECDIS操作、靠離泊作業以及各種緊急情況處置的綜合性訓練。 - 特種船舶操作模擬：
針對液化天然氣 (LNG) 運輸船、浮式生產儲卸油裝置 (FPSO)、破冰船、大型郵輪等具有特殊操作要求的船舶類型，開發專用的模擬訓練解決方案。 - 海上搜救與應急響應演練：
模擬海上事故場景（如船舶碰撞、火災、人員落水），訓練搜救隊伍的協調指揮、搜救技能與應急資源調度能力。
船載設備動態穩定解決方案
奧創系統的核心優勢之一在於其海洋穩定系統，特別是其 SM150 2DOF 穩定平衡台 和 SM300 2DOF 穩定平衡台，這些平台能夠：
- 針對不同尺寸、重量的船載通訊天線（包括Ku/Ka頻段VSAT、星鏈天線等）、監控攝影機、氣象感測器、海洋調查儀器等，提供客製化的雙軸（橫搖與縱搖補償）穩定解決方案。
- 奧創系統強調其作為解決方案提供者的角色，能夠依據客戶的具體船舶類型（從小型作業艇到大型貨輪或軍艦）、預計航行作業的海域條件、所搭載設備的穩定精度要求以及安裝空間限制等因素，進行全面的需求分析、系統設計、平台選型或定制、以及最終的安裝調試與性能驗證，確保提供的穩定系統能夠發揮最佳效能，並且避免不必要的過度規格 (Over Specification)，為客戶實現優化的投資回報。
船舶穩定平衡系統是一種利用致動器（Actuators）來抵消船舶運動的裝置，此系統可在船舶上下、左右或俯仰運動時，保持設備的穩定性。
技術挑戰、產業趨勢與未來展望
海洋運動模擬與動態穩定技術在不斷發展的同時，也面臨著新的技術挑戰並孕育著令人期待的產業趨勢。
技術挑戰
- 極端海況與非線性水動力學的精確模擬：
如何更準確地模擬颱風、巨浪等極端海況下的船舶大幅度非線性運動，以及複雜流固耦合效應，對數學模型與計算能力提出了更高要求。 - 運動提示演算法 (Motion Cueing) 的持續優化：
在有限的運動平台行程範圍內，如何更自然、更有效地再現船舶在極端海況下的主觀運動感受，同時最大限度地抑制或避免引發操作者的運動暈眩 (Simulator Sickness)，仍是該領域的研究重點。 - 多船協同作業與大規模海上交通流模擬：
模擬多艘船舶（如艦隊編組、港口進出船流、大規模搜救行動）之間的複雜互動與協同作業，對系統的同步性、通訊架構以及場景管理能力帶來挑戰。 - 自主航行船舶 (MASS) 的模擬與測試：
隨著自主航行技術的發展，需要全新的模擬測試平台與方法，用於驗證其感知系統、決策演算法以及遠程操控系統的安全性與可靠性。
產業趨勢與研究突破
- 數位孿生 (Digital Twin) 的深度應用：
為每一艘船舶、每一座海洋平台，甚至整個港口或特定海域，建立其高傳真度的數位孿生模型，實現從設計、建造、營運、維護到最終拆解的全生命週期虛實整合管理、性能預測與優化。 - 人工智慧 (AI) 與機器學習的賦能：
AI技術被用於優化船舶航線規劃以提升燃油效率、預測設備故障以實現預知性維護、輔助駕駛員進行避碰決策、以及在模擬訓練中生成更具智慧與適應性的虛擬交通參與者。 - 混合實境 (MR) 與擴增實境 (AR) 的融合：
將MR/AR技術應用於海事培訓，例如在真實的艦橋環境中疊加虛擬的航行場景與操作指示；或用於船舶設備的遠端維護指導，提升作業效率與準確性。 - 綠色航運與新能源船舶的模擬與驗證：
針對採用LNG、氨、氫等新能源或新型推進系統的船舶，開發專用的模擬模型，評估其能效、排放特性與操作安全性。
未來展望
未來，海洋運動模擬與動態穩定技術將朝著更智慧化（AI深度融合）、更網路化（支援大規模分散式協同作業）、更虛實融合（數位孿生與MR/AR的普及）的方向發展，模擬技術不僅是工程設計與人員培訓的工具，更將成為整個海洋產業價值鏈中不可或缺的數據驅動決策與智慧營運中樞，其應用領域也可能進一步拓展至海洋生態系統的模擬與保護、海洋氣候變遷影響的預測與應對等更廣闊的科學研究領域。
乘風破浪，智繪蔚藍 – 奧創系統與您共拓海洋科技新疆界
在人類向海洋不斷探索與拓展的偉大征程中，海洋運動模擬與動態穩定技術猶如領航的燈塔與穩定的船錨，對於保障各類海洋活動的安全性、提升海洋工程的作業效率、優化船舶與海洋結構物的設計性能、以及促進海洋資源的可持續開發與利用，均扮演著日益關鍵的核心角色，它們使得我們能夠在踏足未知或挑戰極限之前，預見風險、優化策略、錘鍊技能，從而更有信心、更有效率地駕馭這片廣闊的蔚藍。
奧創系統 (Ultrontek) 深耕於精密運動控制與系統整合領域，深刻理解船舶與海洋工程行業對於高可靠性、高精度、以及在嚴苛海洋環境下穩定運行的獨特需求，我們致力於提供六自由度運動平台、先進的精密穩定平衡台（如廣受好評的 SM150 2DOF穩定平衡台及 SM300 2DOF穩定平衡台）整合以及複雜系統整合方面的專業能力與豐富經驗，轉化為能夠精確滿足台灣客戶特定需求的客製化海洋模擬與動態穩定解決方案，奧創系統不僅提供硬體，更是您值得信賴的技術夥伴，協助您將挑戰轉化為機遇，在廣闊的海洋科技領域中穩健前行，開創佳績。
若您的船舶設計專案、海洋工程作業、海事人員培訓計畫或船載精密設備正尋求卓越的運動模擬或動態穩定解決方案以應對海洋環境的挑戰，我們誠摯邀請您立即聯繫奧創系統 (Ultrontek) 的專家團隊，我們將傾聽您的具體需求，提供專業的技術諮詢，與您共同探索並打造最適合的解決方案。
