SM150 2DOF 高精度穩定器
專為嚴苛環境設計：150kg 級軍規 IMU 整合穩定系統
SANLAB 結合了深厚的機器人學和穩定化技術知識，以及強烈的客戶關注度，為業界提供 2 自由度 (2DOF) 穩定器，SM150 穩定平台 (SS150-300-C01-EL2D) 專為高精度穩定電子光學系統、無人機、雷達和目標瞄準系統而設計，其緊湊的模組化架構確保能無縫整合到客戶特定的載具中，實現在充滿挑戰性的環境中，以最小的振動和漂移進行穩定操作。
核心能力

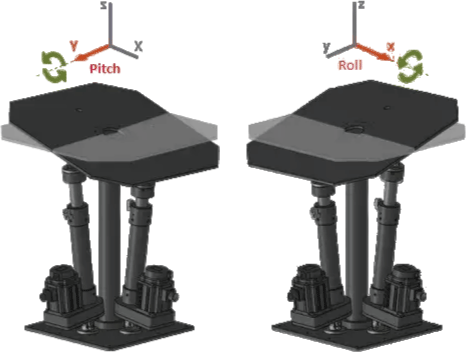

- 2 自由度： 提供精確的橫搖和俯仰穩定。
- 搖桿控制： 提供精準且穩定的運動控制。
- 穩定控制演算法： 優化動作以實現精確和穩定控制。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- UDP 電腦通訊： 確保高效的數據傳輸。
- 即時控制： 便於立即響應和調整。
優勢特點
- 軍規級耐用性
- IMU 整合穩定
- 高動態響應
- IP66 防護等級
- 模組化設計
- 易於整合
應用領域
- 電子光學系統穩定
- 無人機降落平台
- 遙控武器站穩定
- 雷達系統穩定
- 天線系統穩定
技術規格
- 有效負載能力： 150 kg (總移動負載 150 kg)
- 致動器行程： 300 mm
- 慣性矩： 90 kg·m² (X, Y, Z 軸)
- 尺寸： 長 136 cm x 寬 136 cm x 高 77 cm
- 淨重： 210 kg
- 操作溫度： -10°C 到 +50°C
- 電源供應： 400VAC ± 10%, 三相, 50/60Hz

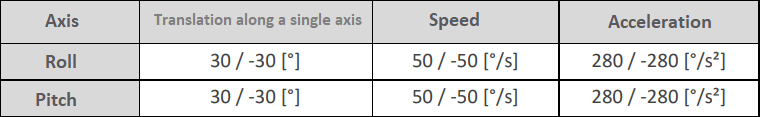

性能參數
|
DOF |
行程 (Excursion) |
速度 (Velocity) |
加速度 (Acceleration) |
|
橫搖 (Roll) |
± 30° |
± 50 °/s |
± 280 °/s² |
|
俯仰 (Pitch) |
± 30° |
± 30 °/s |
± 280 °/s² |
結構與功能
穩定平台系列使用伺服驅動致動器提供精確的橫搖和俯仰運動，系統支援高達 150 kg 的負載能力，透過直覺式使用者介面實現控制，為測試、導航和工業應用提供可靠的操作。
客製化服務
穩定器設計考慮到靈活性，可以根據獨特的專案要求進行客製化，由於模組化的機械和電子設計使得有效載荷、致動器類型和精度等關鍵功能易於依據您的需求進行搭配，如需客製化解決方案或探索客製化選項，請與奧創系統科技聯繫！
