突破低軌衛星雷射通訊封裝極限：FiberMaxHP 光子對位系統與 AeroAlign 演算法解析



在前沿國防與航太通訊戰略中，低軌道（LEO）衛星網系的「星間雷射通訊終端（LCT）」與高空無人機（UAV）搭載的「通訊感知一體化（ISAC）」光學收發模組，正引領著龐大的資料傳輸革命，這些模組的核心，是將電氣訊號轉換為雷射光束的「矽光子（Silicon Photonics）」晶片與極化維持（PM）光纖陣列；為了讓這些航太級的光學元件在太空中發揮兆位元（Terabit）級的傳輸效率，製造工程師必須在無塵室內進行所謂的「主動對位（Active Alignment）」；這意味著必須在雷射點亮的狀態下，在六個自由度（6-DOF）的空間中，將直徑僅有幾微米的單模光纖，以小於幾十奈米（Nanometers）的誤差，精準對齊晶片上的光波導，並進行紫外光（UV）固化點膠。

長期專注於航太光電封裝與高階奈米定位，當我們檢視這些產線時會發現一個極度致命的產能瓶頸：這是一場「次奈米精度」與「產量」的殘酷零和博弈，傳統依賴壓電致動器（Piezo）或微型步進馬達的對位機台，不僅受限於機械遲滯，其控制架構更因為依賴外部 PC 讀取功率計（Power Meter）而產生龐大的通訊延遲，本文將純粹從奈米級驅動力學、硬體級尋峰演算法（Peak Finding）以及空間逆運動學出發，深度剖析現代矽光子封裝工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太光電封裝規範：矽光子對位的極限容忍度

在探討具體的對位機台痛點之前，我們必須先理解指導這些尖端雷射通訊模組的最高製造準則，以國際太空雷射通訊的插入損耗（Insertion Loss）規範，以及軍規 ISAC 光學陣列的環境耐受度標準為例，對於封裝機台在「絕對對位精度」與「尋峰收斂時間」提出了極度嚴苛的限制，在進行單模光纖與波導的耦合時，規範要求耦合效率必須達到理論最大值的百分之九十八以上，這轉化為物理空間的限制，代表著 X、Y、Z 直線軸的絕對對位誤差必須小於五十奈米（< 50 nm），且俯仰（Pitch）、偏擺（Yaw）與滾轉（Roll）的角度誤差必須小於零點一微徑度（0.1 µrad）。

同時，面對未來數以萬計的 LEO 衛星發射需求，產量（Throughput）被嚴格要求，過去單一通道需要耗費數分鐘才能完成的「初光（First Light）」尋找與「峰值最佳化（Peak Optimization）」，現在被要求必須在幾秒鐘內完成，這種對「全行程奈米級純粹度」與「極速尋峰演算法」的雙重苛求，直接宣告了傳統拼裝式微型滑台的死刑。

工程實務上的三大奈米級光學主動對位難題剖析

在上述嚴苛的物理限制與量產框架下，研發工程師在建構次世代 LCT 與 ISAC 光子封裝機台時，無可避免地會面臨三道極難跨越的技術高牆。

壓電與螺桿機構的「行程侷限」與「機械遲滯」

在傳統的光學對位系統中，為了達到奈米級的解析度，業界普遍使用壓電致動器（Piezo Actuators）或配備高減速比齒輪的微型螺桿平台，然而這兩種硬體都有致命的物理缺陷，壓電材料雖然解析度極高，但其總行程通常僅有幾百微米，在面對現代複雜的 ISAC 多通道光纖陣列時，機台需要先進行大範圍（數十毫米）的快速跨越移動，再進行奈米級的微調，傳統機台被迫將壓電平台「疊加」在另一個大行程的螺桿滑台上，這不僅增加了系統的體積與阿貝誤差（Abbe Error），更嚴重拖慢了製程速度。

另一方面，使用螺桿驅動的滑台存在著無法消除的「機械遲滯（Hysteresis）」與「背隙（Backlash）」，在執行尋峰演算法時，機台必須在微米尺度內進行高頻率的正反轉震盪，螺桿咬合面的微小間隙，會讓光纖探頭在反向瞬間產生無法預測的座標跳動，導致光學功率瞬間跌落，演算法永遠無法穩定收斂於真實的最高峰值。

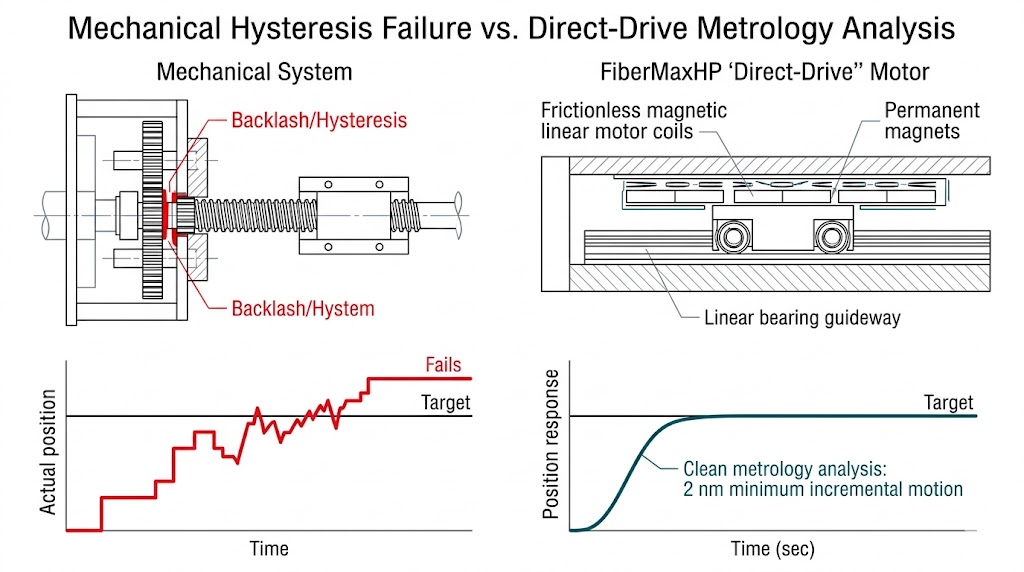

對比傳統機械（左，背隙導致失敗）與直驅技術（右，奈米精度命中目標）

PC 端通訊延遲導致的「尋峰演算法（Peak Finding）失真」

第二個難題發生在控制架構與訊號擷取的時間差上，在主動對位過程中，機台一邊移動光纖，一邊必須讀取外部功率計（Power Meter）傳來的雷射強度數值；傳統的架構是：功率計將類比訊號傳給一台 Windows 工業電腦（IPC），IPC 內的軟體經過計算後，再透過乙太網路發送修正座標給馬達驅動器，這個看似合理的迴圈，在奈米級對位中是一場災難。

Windows 作業系統的非確定性干擾以及網路封包的時基抖動（Jitter），會導致馬達移動的「空間座標戳記」與功率計讀到的「光強數值戳記」產生數毫秒（ms）的脫鉤，當機台以每秒數毫米的速度進行螺旋掃描（Spiral Scan）尋找初光時，這幾毫秒的延遲會讓系統「錯過」直徑只有幾微米的光束波峰，軟體誤以為最高點在 A 處，但實際上馬達早已滑行到了 B 處，這種「時域與空域撕裂」導致尋峰演算法必須放慢速度至如牛步般爬行，徹底摧毀了產能。

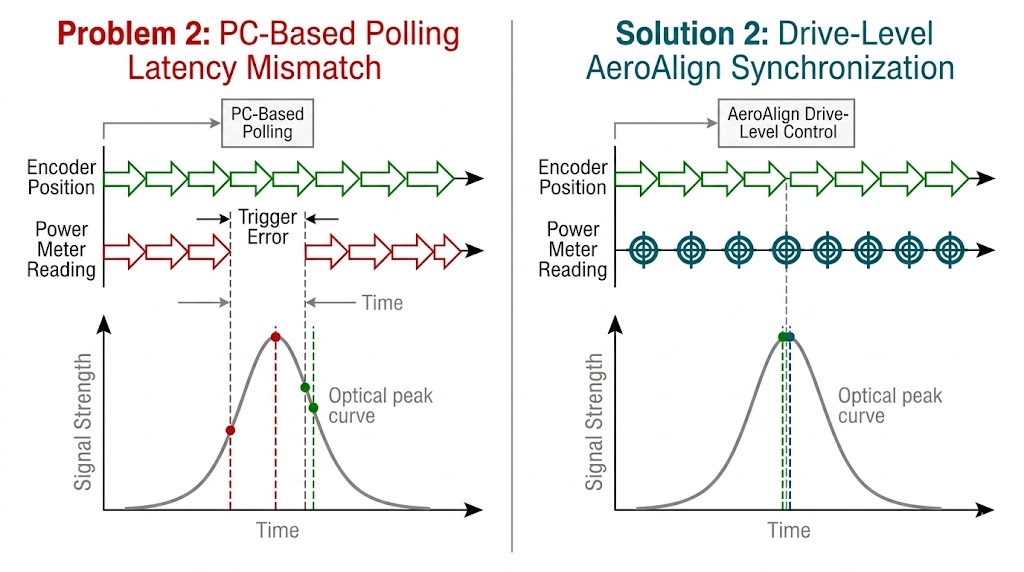

此圖對比基於 PC 的輪詢（左，存在觸發錯誤導致不同步）與驅動器級 AeroAlign 同步（右，精確一致），後者能精確捕獲光學峰值。

機械旋轉中心與光學焦點的「寄生位移（Parasitic Translation）」

最後一個難題在於六自由度（6-DOF）空間幾何學的約束，在進行光纖陣列對位時，不僅要對準 X、Y、Z 軸，還必須調整俯仰（Pitch）與滾轉（Roll）以達成最佳的光學入射角；在傳統的堆疊式對位平台上，旋轉軸的物理旋轉中心通常位於馬達軸承的中心，當機台試圖微調幾微徑度的俯仰角時，由於光纖尖端距離馬達旋轉中心有極大的偏置距離（Offset），這個角度旋轉會立刻在光纖尖端產生巨大的 X 軸或 Y 軸「寄生位移」。

這意味著只要一調整角度，原本對準的 XYZ 直線焦點就會跑掉，光訊號瞬間丟失，工程師被迫陷入一個無止盡的迴圈：調直線、調角度、光跑掉、再調直線、再調角度，若無法在硬體底層實現在太空中任意指定「虛擬旋轉中心（Virtual Pivot Point）」的能力，多自由度的光學對位將永遠是一場耗時的惡夢。

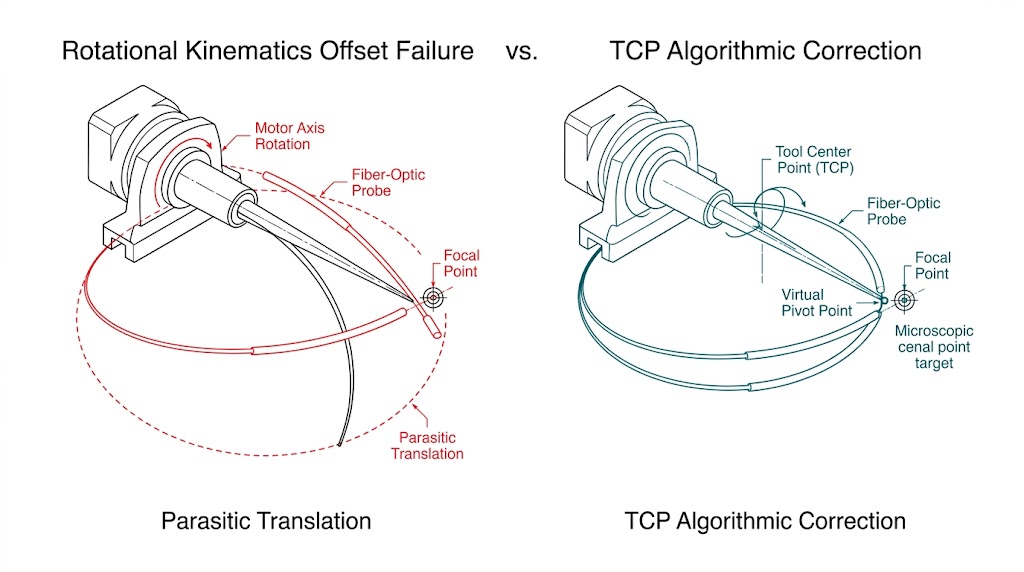

圖解對比旋轉運動偏移偏差（寄生平移）與TCP算法校正，紅色顯示偏差；深青色利用虛擬樞軸點精準鎖定目標。

面對上述嚴苛的 LCT 插入損耗規範與產量要求，單純依賴購買標準的微型滑台並自行撰寫 PC 端對位程式，最終不可避免地將陷入無止盡的訊號雜訊、軌跡失真與對位超時的泥沼中；我們直接為您提供 Aerotech 經過頂尖矽光子與航太實驗室驗證的「實體硬體與軟體產品」，從底層徹底消滅背隙與行程限制的直驅平台，到消除所有通訊延遲的硬體級演算法套件，打造一站式的高階光學對位解決方案。

跨越行程與精度衝突的終極載體：FiberMaxHP 多軸光子對位系統

針對壓電致動器行程不足與螺桿背隙的難題，我們提供 Aerotech FiberMaxHP 多軸光子對位系統，FiberMaxHP 是專為 24/7 高自動化產線設計的第二代光子對位平台，它徹底揚棄了壓電與螺桿，高達六軸的平台全面採用「無接觸的直接驅動線性/旋轉馬達 (Noncontact, direct-drive for all axes)」，這賦予了它高達 50 毫米的超大行程以及 400 mm/s 的驚人速度，能瞬間跨越複雜的光纖陣列通道；同時，在進行微觀對位時，其搭載的超高解析度光學編碼器能實現直線 2 奈米與旋轉 0.05 微徑度 (0.05 µrad) 的極致「最小增量運動 (MIM)」，沒有任何齒輪背隙或摩擦遲滯，確保光纖探頭能以最純粹的奈米級幾何軌跡完美追蹤雷射波峰。

探索 Aerotech FiberMaxHP 多軸光子對準系統，專為 24/7 高通量生產設計，具備 6 軸高精度直接驅動與智能掃描演演算法，實現快速精準的光子元件對準。

根除通訊延遲的硬體級神經中樞：iXR3 機架與 AeroAlign 演算法

面對 PC 通訊延遲導致的尋峰失真，Aerotech 將大腦從 Windows 電腦下放至最底層的控制硬體：Automation1 iXR3 多軸驅動機架 搭配 AeroAlign 光學對位演算法套件，將傳統在 PC 端執行的對位邏輯，直接編譯並內建為 iSMC 控制器內的硬體級韌體，透過購買 AeroAlign 產品套件，您的 iXR3 驅動器將直接解鎖一系列專為光子封裝打造的硬體層級指令（如 AeroAlignSpiral 螺旋尋找初光、AeroAlignFast 多維度極速尋峰），功率計的類比訊號會直接接入 iXR3 的高頻類比輸入埠，控制器在沒有任何網路抖動的情況下，以 20 kHz 的超高頻率即時比對編碼器奈米座標與光強數值，這使得 FiberMaxHP 能以極高的速度進行大範圍掃描，並在捕捉到初光訊號的奈秒內瞬間煞停並完美鎖定峰值，將原本需要數分鐘的對位過程壓縮至幾秒內完成。

AeroAlignFast 功能使用一種迭代搜尋程序，以識別功率訊號超過使用者定義閾值的位置，此演算法支援最多六個自由度，並可應用於多種運動學結構中，包含跨越多個對位平台的操作。

破解寄生位移的空間魔法：AeroScriptPlus 與虛擬工具中心點 (TCP)

為了終結調整角度時光學焦點跑掉的噩夢，Aerotech 在軟體產品端提供了 AeroScriptPlus 進階控制套件，啟用 AeroScriptPlus 後，系統將支援強大的 工具中心點編程 (Tool Center Point, TCP) 功能，工程師不需要具備任何複雜的線性代數或空間矩陣運算知識，只需在軟體中宣告雷射波導的尖端座標為「虛擬旋轉中心 (Virtual Pivot Point)」；iSMC 控制器會自動接管所有複雜的逆運動學運算。當您命令系統改變俯仰 (Pitch) 或滾轉 (Roll) 角度時，FiberMaxHP 底層的 X、Y、Z 軸會自動且即時地進行補償移動，確保光纖尖端如釘死在虛擬焦點上一樣，僅改變入射角而不產生任何寄生位移。這項產品功能讓繁瑣的六自由度 (6-DOF) 雷射通訊陣列對位，變得如同調整單一雷射筆一樣直覺且精準。

探索 AeroScriptPlus 進階控制程式，此功能可為 Automation1-iSMC 控制器擴充強大的預設程式庫，包含 AeroAlign 光學對位演算法、刀具中心點 (TCP) 編程與雷射鑽孔路徑優化；透過 API 輕鬆整合，實現複雜應用的高效能運動控制。

打造頂尖的航太與 LEO 衛星光電通訊封裝產線沒有單一標準答案，實際的硬體配置將因應您的矽光子模組幾何（如三軸 ZXY 至六軸 ZXYTPR）、功率計介面以及無塵室空間而量身打造，如需針對 FiberMaxHP 平台或 AeroAlign 演算法進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的高階光學封裝整合經驗，隨時準備為您提供最專業的配置指南。
