紅外線探測器雜訊與靈敏度特性化：泛光與聚焦模式測試配置全攻略



紅外線探測器晶片級測試的嚴苛物理環境與法規演進

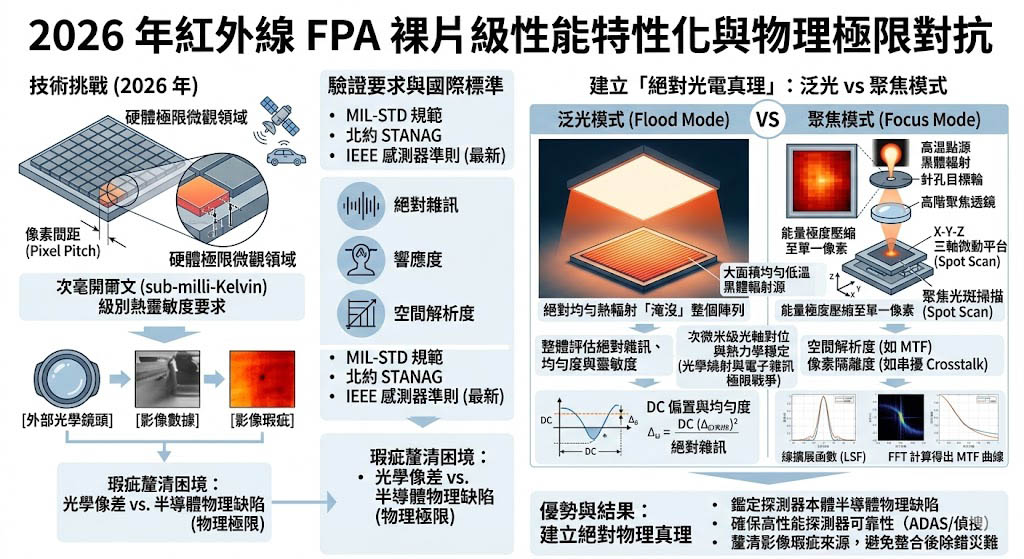

進入 2026 年，紅外線焦平面陣列（FPA）的硬體極限已被推升至前所未有的微觀領域，現代用於高空偵搜與先進駕駛輔助系統（ADAS）的感測器，其像素間距持續微縮，且系統對於「熱靈敏度」的要求已進入次毫開爾文（sub-milli-Kelvin）級別，在將這些昂貴的感測器晶片封裝並與複雜的光學鏡頭結合之前，工程師必須在晶片裸片（Bare Die）或初始封裝階段，進行極度嚴格的基礎性能特性化（Characterization）。

國際測試標準如 MIL-STD 規範、北約 STANAG，以及 IEEE 針對光電感測器基礎特性的最新準則，皆對探測器的「絕對雜訊」、「響應度」與「空間解析度」提出了極其嚴苛的驗證要求，測試規範之所以日趨嚴格，根本原因在於：一旦探測器與外部光學系統整合，任何量測到的影像瑕疵或雜訊，將極難釐清是來自於光學鏡頭的波前像差，還是探測器晶片本身的半導體物理缺陷。

為了建立探測器本體的「絕對光電真理」，實驗室必須能夠在兩種截然不同的物理光學環境中進行量測：「泛光模式（Flood Mode）」與「聚焦模式（Focus Mode）」，泛光模式重點在以絕對均勻的熱輻射「淹沒」整個陣列，藉此評估整體的雜訊與靈敏度；而聚焦模式則旨在將能量極度壓縮至單一像素，藉此評估微觀的空間特徵，然而要在同一個光學平台上完美實現這兩種極端狀態，並在切換時保持次微米級的光軸對位與熱力學穩定，是一場對抗光學繞射與電子雜訊極限的艱鉅挑戰。

探測器雜訊與靈敏度量測實務

在評估探測器的響應度、時間/空間雜訊、偵測度（D*）以及串擾（Crosstalk）時，研發工程師與固態物理分析師經常遭遇以下三大技術痛點：

泛光模式下的「絕對空間均勻性」與微觀空間雜訊誤判

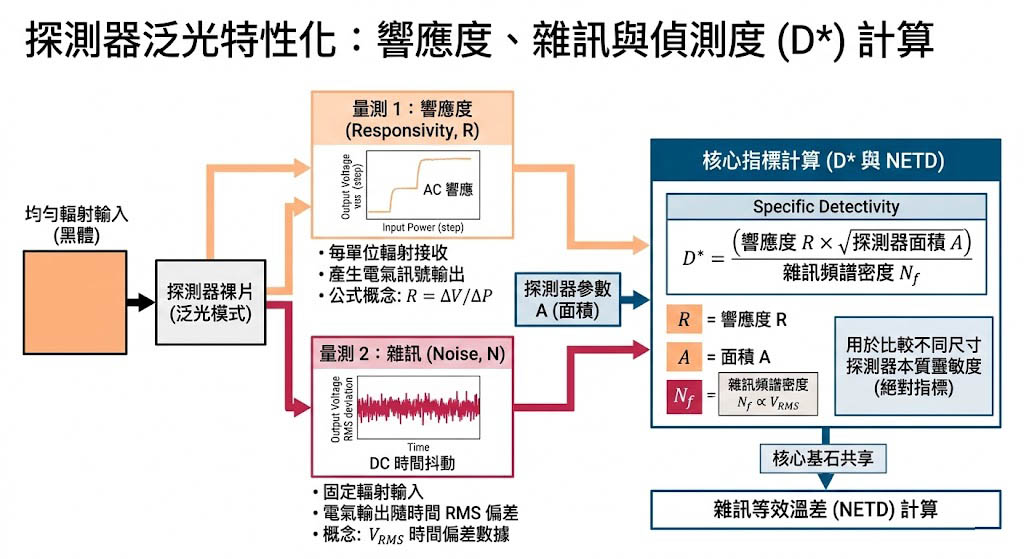

在泛光模式下，測試系統的任務是量測探測器的「響應度（Responsivity）」與「雜訊」，響應度的物理意義在於量化探測器每接收一單位的輻射輸入，能產生多少電氣訊號輸出，而雜訊量測則是在固定不變的輻射輸入下，記錄電氣輸出隨時間的均方根偏差，這兩項數據是計算探測器終極效能指標——「偵測度（D*）」與「雜訊等效溫差（NETD）」的核心基石，偵測度的概念可理解為響應度乘以探測器面積的平方根，再除以雜訊的頻譜密度；它是一個用來比較不同尺寸探測器本質靈敏度的絕對指標。

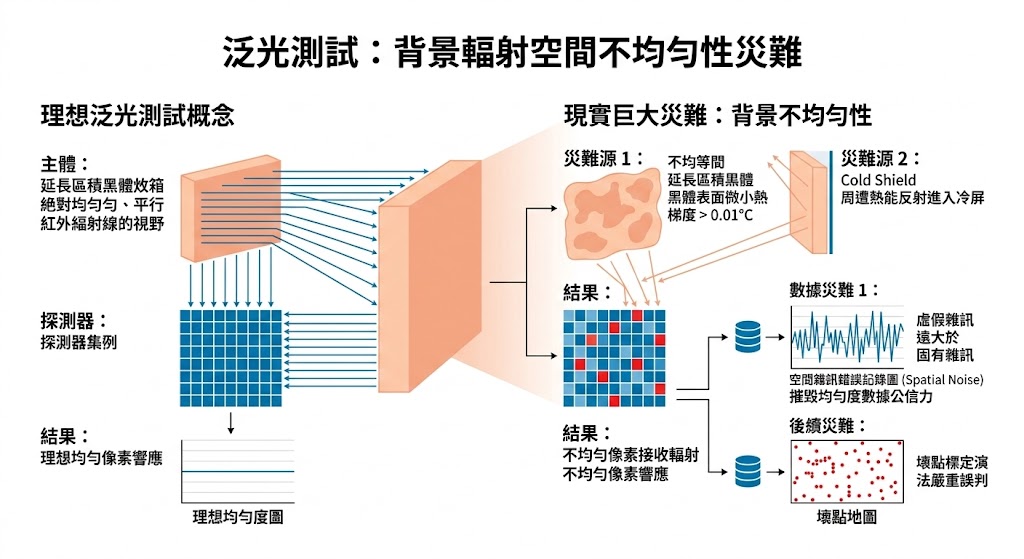

實務上的巨大災難在於「背景輻射的空間不均勻性」，為了進行泛光測試，工程師必須將一個大面積的延伸黑體輻射源放置在探測器前方，讓其視場完全被均勻的紅外線能量填滿，如果這個黑體輻射源的表面存在哪怕只有百分之一攝氏度的微小熱梯度，或是周遭環境的熱能反射進入了探測器的冷屏（Cold Shield），探測器上不同位置的像素就會接收到不相等的輻射量，當系統在運算時，會將這些由測試設備自身造成的光照差異，錯誤地記錄為探測器陣列的「空間雜訊（Spatial Noise）」，對於熱靈敏度極高的高階感測器而言，這種由環境引入的虛假雜訊往往遠大於晶片本身的固有雜訊，直接摧毀了均勻度（Uniformity）數據的公信力，並導致後續的像素壞點（Bad Pixel）標定演算法產生嚴重誤判。

傳統絕對電壓量測在極端動態範圍內的線性度失真

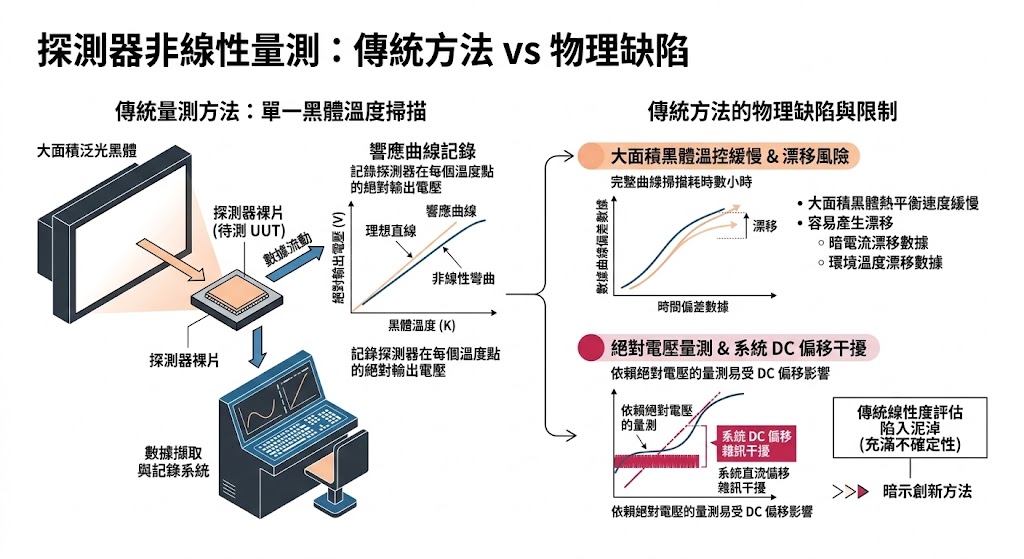

評估探測器的另一項關鍵是「線性度（Linearity）」，理想的探測器其輸出電壓與輸入輻射量之間應該呈現完美的直線關係，然而當輸入能量逼近探測器電荷井（Charge Well）的飽和極限時，響應曲線會不可避免地產生非線性彎曲；傳統量測線性度的方法，是緩慢地改變單一泛光黑體的溫度，並記錄探測器在每個溫度點的絕對輸出電壓，這種方法的物理缺陷在於：第一，大面積黑體改變溫度並達到熱平衡的速度極其緩慢，完成一次完整的曲線掃描可能耗時數小時，這段期間內探測器自身的暗電流（Dark Current）與環境溫度極易發生漂移；第二，依賴絕對電壓的量測容易受到系統直流（DC）偏移雜訊的干擾。如果缺乏創新的光學疊加機制，工程師將無法在不改變背景標稱輻射量的前提下，精確擷取響應曲線在特定操作點的「真實斜率」，導致線性度評估陷入漫長且充滿不確定性的泥淖。

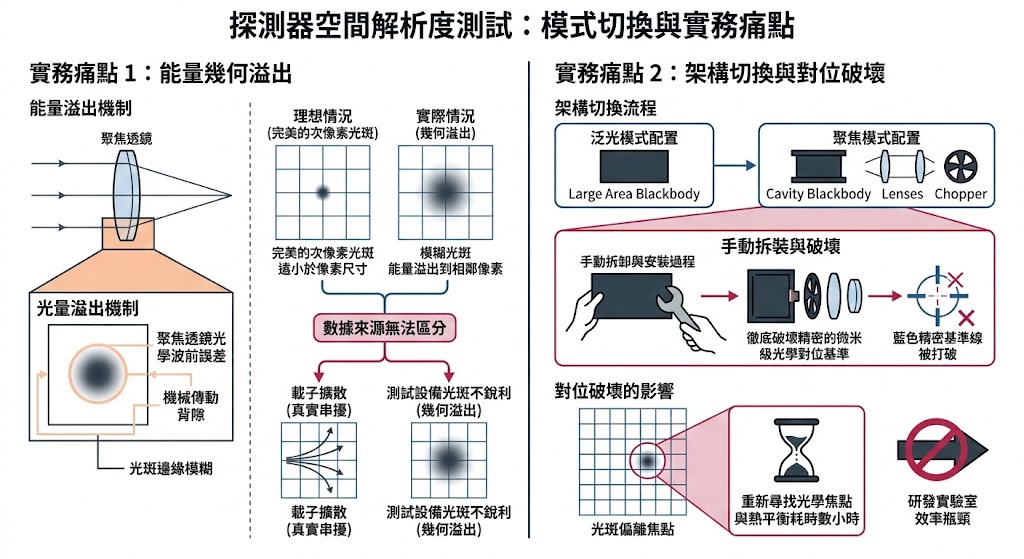

聚焦模式中的次微米能量溢出與多模式切換的對位崩潰

當測試任務轉向評估探測器的空間解析度，如「串擾（Crosstalk）」與「調變轉換函數（MTF）」時，系統必須切換至「聚焦模式」，此模式要求將來自高溫腔體黑體的輻射，透過極其精密的光圈與透鏡，匯聚成一個遠小於探測器像素尺寸的完美光斑，並以次微米級的精度橫跨像素陣列進行掃描。

此階段的實務痛點分為兩層：首先是「能量的幾何溢出」，如果微動掃描平台的機械傳動存在背隙，或是聚焦透鏡的光學波前誤差導致光斑邊緣模糊，光斑的能量會在物理上溢出到相鄰的像素，這會讓演算法無法釐清量測到的相鄰像素訊號，究竟是探測器晶片內部的載子擴散（真實串擾），還是測試設備光斑不夠銳利所造成的干擾；其次是「架構切換的毀滅性破壞」，在完成泛光模式的均勻度測試後，工程師必須手動拆卸大面積黑體，換上高溫腔體黑體、斬波器（Chopper）與聚焦透鏡組。這種物理上的拆裝過程，會徹底破壞原本極為精密的微米級光學對位基準。如果系統缺乏絕對鎖定的機械復位機制，工程師將被迫耗費數小時重新尋找光學焦點與熱平衡，這成為現代高通量研發實驗室中最難以忍受的效率瓶頸。

探測器特性化平台的系統級配置戰略

為了徹底克服泛光模式下的空間雜訊誤判、突破線性度量測的物理限制，以及解決聚焦模式切換的對位崩潰，研發實驗室必須放棄使用零散光學元件與單一黑體自行拼湊的作法，轉而採用依據嚴謹光機電整合與熱力學邏輯打造的「整合型探測器測試平台」，針對高階紅外線探測器裸片的驗證，其配置核心邏輯可精煉為以下三大技術路徑：

泛光模式：絕對均勻的輻射背景與雙源斜率量測法

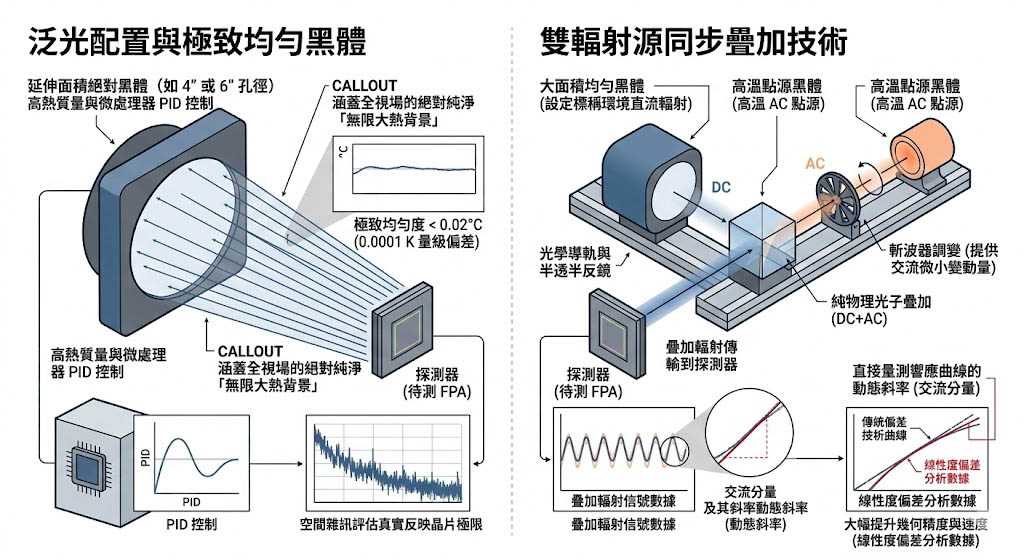

在泛光配置下，系統必須配置具備極高熱質量與微處理器 PID 控制的延伸面積絕對黑體（如四英吋或六英吋孔徑），確保在涵蓋探測器全視場的範圍內，維持小於百分之二攝氏度的極致均勻度，這能為感測器提供一個絕對純淨的「無限大熱背景」，確保空間雜訊的評估真實反映晶片極限；針對線性度量測，高階系統配置邏輯必須捨棄傳統的單一溫度掃描，改採「雙輻射源同步疊加技術」，利用光學導軌與半透半反鏡，系統同時配置一個大面積均勻黑體（設定標稱環境直流輻射）以及一個經過斬波器調變的高溫點源黑體（提供交流微小變動量），透過這種純物理的光子疊加機制，系統能直接量測響應曲線的動態斜率（交流分量），大幅提升線性度偏差分析的幾何精度與速度。

聚焦模式：繞射極限光斑與閉迴路次微米掃描

在聚焦配置下，系統必須配置高達攝氏一千度的高溫腔體黑體，結合精密的可變光圈輪與光學濾光片，提供極高對比度的輻射點源，配置的核心在於「光斑的絕對控制」，系統必須採用波前誤差極低的專用聚焦透鏡（針對中波或長波紅外線進行優化），並將其安裝於由微處理器閉迴路控制的 X-Y-Z 三軸微動平台上，這種配置能確保光斑尺寸逼近物理繞射極限，且掃描步進精度達到次微米級別，確保在進行串擾與狹縫 MTF 掃描時，空間軌跡平滑無瑕，徹底排除機械震動帶來的相位失真。

實體架構：快速替換運動學底座與無縫切換

為了消滅設備轉換時的對位誤差，整個測試系統必須建立在一個具備極高剛性的光學平台上，並全面導入「快速替換運動學安裝座（Quick-change Kinematic Mounts）」，在這種架構下，無論是泛光模式的大型黑體，還是聚焦模式的透鏡組與高溫黑體，其底部都具備極高精度的幾何定位點。這使得工程師能夠在極短的時間內重新配置系統架構，只需將模組放置於預先對準的運動學底座上，即可確保光軸精度瞬間恢復至微米級別，徹底消除了重新對準的冗長時間與人為誤差。

以系統級思維突破探測器測試極限

面對上述嚴苛的探測器裸片測試標準、微觀的光學干擾以及繁瑣的模式切換難題，要解決泛光模式下的極限均勻度需求、確保聚焦光斑的次微米級精準掃描，以及實現無痛的光學架構轉換，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光線追跡設計與光機電深度融合的系統級架構。

奧創系統深知高階紅外線探測器研發的痛點，我們提供「從微觀熱激發、精密光學聚焦到自動化數據擷取與演算的一站式方案 (Turnkey Solution)」，針對實驗室最關鍵的感測器特性化需求，我們推薦導 SBIR RTB3000i 探測器測試平台 (Detector Test Bench)，協助客戶精確掌握晶片的每一個物理極限。

SBIR RTB 3000i 紅外線探測與陣列測試系統，提供整合性高精度測試。支援單一元件至 FPA 評估，涵蓋聚焦/全域/準直模式，執行 MTF, D*, NETD 等參數分析，具高彈性、易整合特性，適用研發與產線。

無可挑剔的泛光均勻度與創新雙源線性度分析

在評估響應度、空間/時間雜訊與偵測度 (D*) 時，我們推薦 SBIR RTB3000i 平台 具備頂尖的「泛光模式 (Flood Mode)」，系統配置了高穩定性的 4 英吋（或選配 6 英吋）延伸面積絕對黑體，提供近乎完美的空間均勻輻射，徹底排除環境熱梯度造成的虛假空間雜訊。 更具革命性的是，RTB3000i 支援創新的「雙源線性度測試法」，系統能同時運用大面積均勻黑體（設定環境背景）與經過高頻斬波器 (Chopper) 調變的高溫黑體，透過這種物理疊加，系統能精確捕捉交流 (AC) 響應分量，直接計算出響應曲線在各個操作點的精確斜率，突破傳統絕對電壓量測緩慢且易受直流漂移干擾的物理限制，為高動態範圍探測器提供最真實的線性度評估。

在泛光模式中，RTB 3000i 紅外線探測與陣列測試系統使用來自擴展區域黑體或高溫腔體黑體的非聚焦黑體能量，均勻照射整個待測偵測器或陣列，此模式主要用於量測整體或平均性能參數，例如：響應度、雜訊、均勻性、偵測率 (detectivity, D*) 及線性度，利用系統配備的刻度光學滑軌與快拆運動基座，可精確設定輻射源位置，實現對輻照度的精準控制。

突破繞射極限的聚焦掃描與串擾驗證

針對串擾、光斑掃描與 MTF 測試的極限挑戰，RTB3000i 的「聚焦模式 (Focused Mode)」展現了無與倫比的光學精度，系統配備了最高可達 1000°C 的高溫腔體黑體，結合精密光圈輪與專用紅外聚焦透鏡，能產生完美的微米級光斑，搭配由微處理器閉迴路控制的 X-Y-Z 三軸透鏡平移台，系統能以次微米級的步進精度，將光斑精確掃描過焦平面陣列的單一像素，這項優勢能徹底釐清基板邊緣反射或相鄰像素的物理熱溢出，有效協助客戶進行最嚴苛的串擾與狹縫 MTF 驗證，確保快速傅立葉轉換（FFT）的絕對精準。

在聚焦模式下，RTB 3000i 紅外線探測與陣列測試系統 將來自特定紅外線照明孔徑或目標的能量，精確聚焦到待測偵測器上的個別像素，這種方式特別適用於評估像素等級的特性；典型的聚焦模式測試項目包含：串擾、光點掃描及 MTF (調變轉換函數)，此系統的光學設計允許彈性選用高溫腔體黑體或低溫擴展區域黑體作為此模式下的測試光源。

運動學底座設計與全自動化軟體無縫整合

為了解決測試模式切換的冗長停機時間，RTB3000i 的光學平台全面採用了「快速更換運動學安裝座 (Quick-change Kinematic Mounts)」，這讓工程師能在數分鐘內，於泛光、聚焦甚至準直模式之間進行物理切換，且光軸對準精度絲毫不受影響；更重要的是，所有儀器模組（包含黑體、斬波器、快門與微動平台）皆具備標準通訊介面，並能與 IRWindows™ 5 自動化光電測試軟體 進行深度無縫整合。研發人員只需透過直覺的圖形化介面，即可一鍵自動執行從單像素串擾掃描到陣列均勻度、D* 計算的完整測試腳本，將龐大的測試數據自動轉化為標準報告，大幅提升測試效率並排除人為操作變數。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

歡迎探索更多關於 RTB3000i 探測器測試平台、高精度黑體校準源 以及 各類型光電自動化測試設備 的詳細產品資訊。
