高超音速載具風洞熱防護測試：極端邊界層的熱暫態量測挑戰

突破五馬赫的氣動力加熱與觀測物理邊界

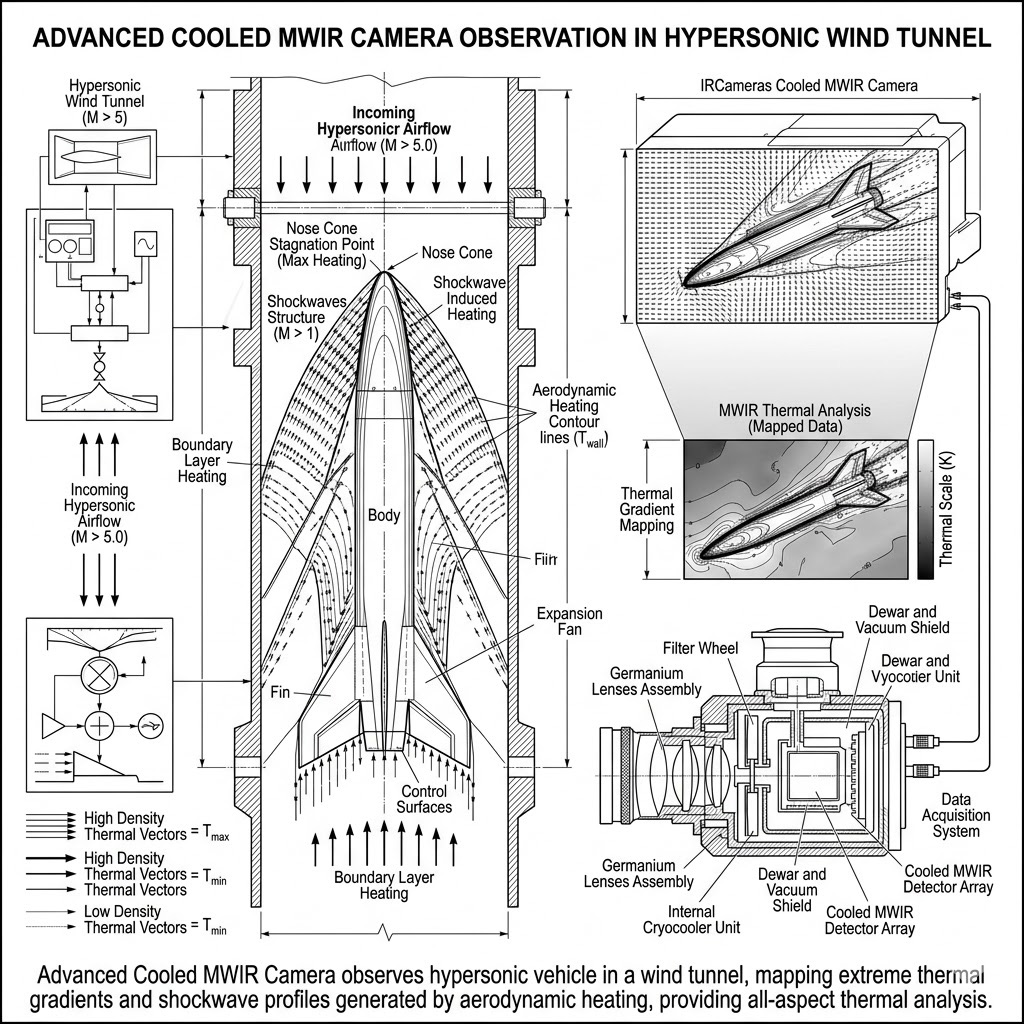

在次世代航太工程與國防科技中，高超音速飛行器（飛行馬赫數大於 5）的發展已成為各國的戰略核心，這類載具在大氣層內高速穿梭時，強烈的震波 (Shockwave) 壓縮與空氣摩擦，會在機身透波外殼產生極端的「氣動力加熱 (Aerodynamic heating)」，為了驗證熱防護系統 (TPS) 的燒蝕抗性與熱傳導模型，工程團隊高度仰賴大型吹陣式風洞 (Blow-down wind tunnel) 進行地面模擬，由於傳統的熱電偶只能提供離散的單點數據，非接觸式的中波紅外線 (MWIR, 3-5 µm) 熱影像技術，便成為全面映射二維熱應力分佈的關鍵觀測手段。

然而當量測團隊試圖在實驗室中擷取這些極端流體動力學的熱特徵時，往往會遭遇嚴峻的光電物理極限。有部分觀點認為使用標準的工業級非冷卻熱像儀，在設備建置成本與抗損壞風險上具備優勢；但在本文討論的「微秒級流體暫態」與「絕對輻射度精準對應」範疇內，常規設備的低幀率與動態範圍限制，會直接導致關鍵的熱梯度數據嚴重失真。為了確保風洞測試數據能精準回饋至高超音速熱力學模型中，光電量測人員在實務上必須克服以下三大工程壁壘。

風洞熱防護量測實務上的「三大工程壁壘」：

駐點 (Stagnation Point) 極端加熱與尾跡區的飽和溢出 (Blooming)

在風洞測試中，高超音速氣流衝擊載具鼻錐或前緣機翼（即駐點）的瞬間，局部溫度可能飆升至 1500°C 以上，而機身後段的尾跡區或冷卻結構卻相對處於低溫。若紅外線感測器採用固定的積分時間 (Integration time)，為了觀測機身後段的微細溫差，鼻錐處的高能光子會瞬間充滿讀出電路的像素井容並向外溢出 (Blooming) 【業界共識】。這種嚴重的電子串擾會徹底掩蓋最關鍵的駐點熱梯度邊界，導致單一影格無法同時涵蓋整架模型的真實熱力學特徵。

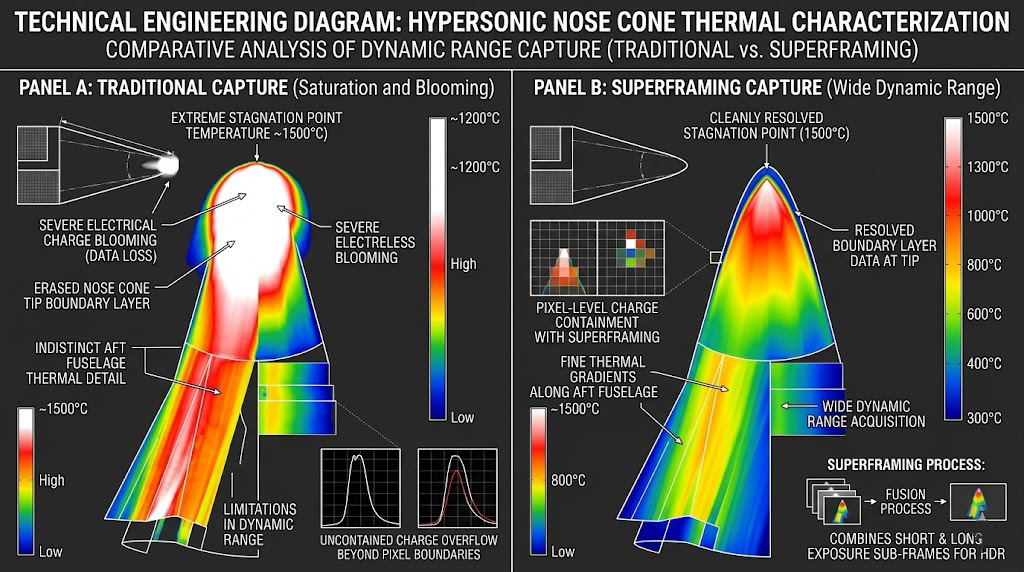

示意圖為面對極端溫差，常規相機極易在駐點產生光暈與像素串擾；導入超幀技術則能完美收斂高溫訊號，同時保留低溫尾段之微小溫差

微秒級流場建立與時間採樣交疊失真 (Temporal Aliasing)

脈衝式或吹陣式風洞的有效測試時間（流場穩定期）通常僅有短短的數十毫秒至幾秒鐘，在此期間邊界層 (Boundary layer) 的熱傳導與震波移動瞬息萬變，若相機的全域幀率無法達到 300 Hz 以上，或是積分時間過長，高速移動的熱流在影像上將產生嚴重的熱拖影 (Thermal smearing)，這種時間交疊失真會使得工程師無法精準捕捉材料表面熱剝離 (Spallation) 的瞬間，進而低估了瞬間熱通量 (Heat flux) 對結構的破壞力。

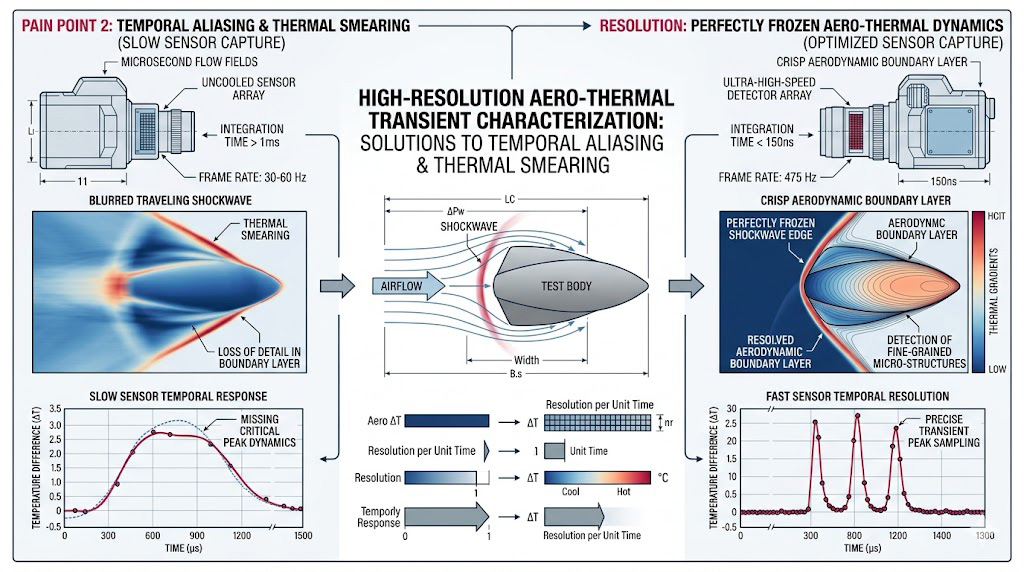

示意圖為微秒級高速流場極易引發嚴重的時間交疊失真與熱拖影，透過超高幀率與極限短積分時間，方能完美凍結瞬息萬變的氣動邊界層

厚重光學觀測窗的輻射衰減與絕對基準校正誤差

風洞測試艙為了承受極高壓與高速氣流，必須安裝極厚的藍寶石 (Sapphire) 或硒化鋅 (ZnSe) 光學觀測窗。這些厚重材質會對紅外線訊號產生非線性的穿透衰減與發射輻射。如果測試前未經嚴謹的 in-situ（原位）輻射度校正 (Radiometric Calibration)，僅依賴相機出廠的理想預設值，將導致數位灰階 (ADC) 轉換為絕對溫度 (SiTF) 時產生巨大的基準偏差。若再搭配發射率不足的常規黑體進行校正，反射的環境雜散熱將進一步汙染校正矩陣，使得整場造價高昂的風洞測試數據失去科學保真度。

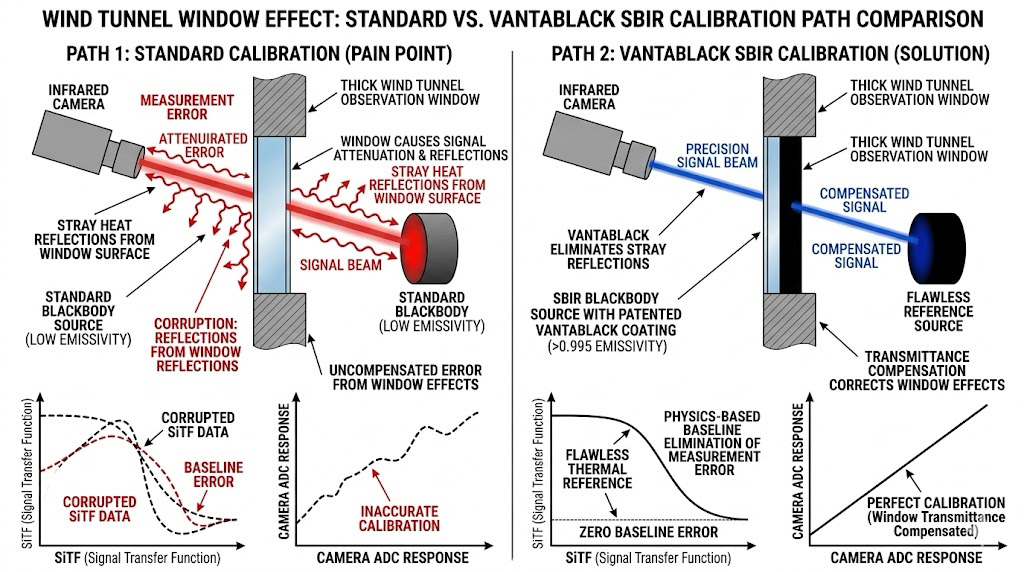

風洞厚重觀測窗會導致嚴重的訊號衰減與雜散反射，採用專利黑體進行穿透補償校正，可從物理根源消除量測基準誤差

突破極端熱流觀測的光電架構

面對上述嚴苛的高超音速風洞測試與熱暫態驗證，奧創系統針對駐點與尾段的極端熱對比，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機，該系列內建了先進的超幀技術 (SuperFraming)，此硬體底層架構能在連續的微秒級影格間，自動切換並融合多組長短不同的積分時間，確保在觀測極度高溫的鼻錐震波時維持「零飽和與零溢出 (No blooming)」，同時完美保留冷卻尾段的微小溫差，以單一資料流提供無死角的超高動態範圍。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

其次為突破毫秒級流場的時間解析限制，我們推薦 IRC906HS 機型，其搭載封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 感測陣列，能在 640x512 解析度下提供高達 475 Hz 的超高全域幀率，並支援低於 150 奈秒 (<150 ns) 的極限積分時間，這能完美「凍結」高速掠過的熱邊界層與瞬態震波，徹底消除熱拖影，為氣動力數學模型提供最清晰的時域驗證數據。

左右兩側分別展示了航行中與停泊於碼頭的船隻，中間則呈現了起伏的山脈地形，畫面高對比度地展現了該短波紅外線攝影機在不同戶外環境下的清晰觀測能力

最後，為了解決厚重觀測窗帶來的輻射衰減與校正偏移，我們推薦在風洞測試前的校正階段，導入 Santa Barbara Infrared (SBIR) 專屬的 Vantablack® S-IR 塗層基準黑體，該專利塗層大於 0.995 的極致發射率能吸收環境中所有的雜散反射，提供最純淨的熱基準。搭配 IRWindows™ 5 自動化測試軟體，量測團隊能連同風洞觀測窗一起進行系統級的 SiTF 與非均勻性校正 (NUC)，將光學衰減常數完美補償，確保高速熱擷取數據具備絕對的實驗室級溫度準確度。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的高超音速風洞熱影像量測環境。由於實際的系統配置將高度因應您的風洞運行時間、最高熱通量預測值、觀測窗材質衰減率及安全距離限制而有所不同。如需深入規劃 IRCameras 高速攝影機系列與 SBIR 高發射率黑體/IRWindows™ 軟體的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的航太光電量測與系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
