突破紅外線場景投射 (IRSP) 校正極限：超高溫熱暫態量測挑戰

硬體迴路 (HWIL) 模擬的物理基準挑戰

在先進飛彈尋標器與次世代光電 (EO/IR) 系統的研發週期中，「硬體迴路 (Hardware-in-the-Loop, HWIL)」模擬測試是取代高昂實彈試射、驗證自動目標辨識 (ATR) 演算法的最關鍵環節，為了在實驗室內「欺騙」高階尋標器，工程師必須依賴紅外線場景投射器 (IRSP) — 例如基於微機電 (MEMS) 技術的電阻式陣列，將數位生成的戰場熱影像即時轉換為真實的紅外線輻射光子。

隨著導能武器與超音速載具的發展，新一代 IRSP 被要求必須能投射超過 1500K 的超高溫 (UHT) 引擎噴流或誘餌彈特徵，同時支援高達 500 Hz 的畫面更新率，然而在這些投射器正式上線前，必須先透過一套被稱為「校正與輻射度系統 (Calibration and Radiometry System, CRS)」的高階紅外線相機，對投射器上百萬個微小像素進行逐一的非均勻性校正 (NUC) 與熱輻射對齊；有些觀點為使用標準的商用熱像儀作為校正基準在建置成本上極具誘惑力；但在本文討論的「次微米級像素校正」與「極端熱暫態擷取」範疇內，常規相機的動態範圍與時間遲滯會直接導致校正數據失真。為確保 HWIL 模擬場景具備絕對的科學保真度，量測人員實務上必須克服以下三大工程壁壘。

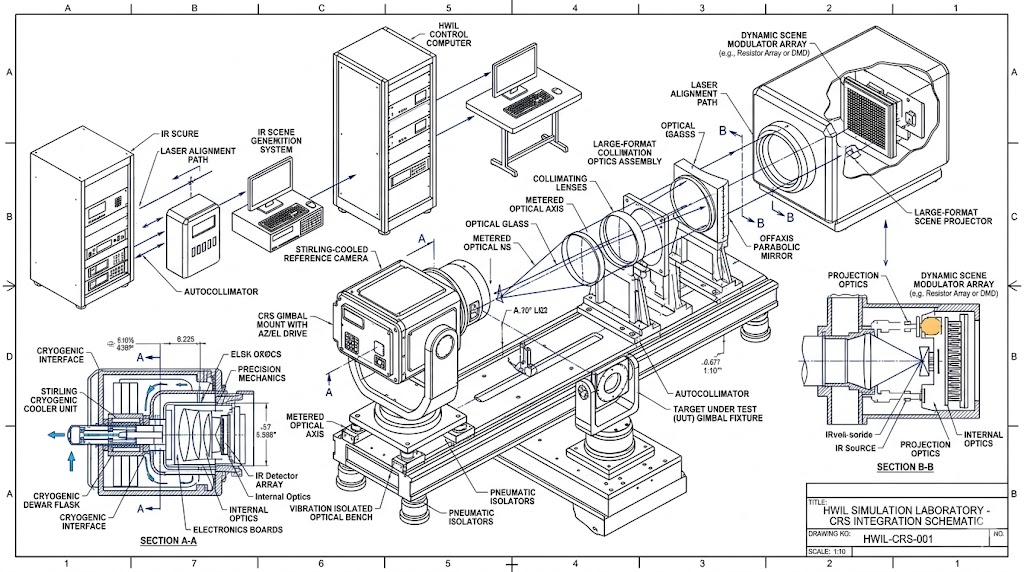

硬體迴路 (HWIL) 模擬實驗室架構示意圖：斯特林冷卻參考相機（作為 CRS）與大格式動態紅外景物模擬器精準對齊。

IRSP 輻射度校正實務壁壘

超高溫 (UHT) 投射下的動態範圍飽和與像素串擾

當 IRSP 陣列試圖模擬 1500K 以上的高溫反制誘餌時，單一微小像素會釋放極高能量的輻射，作為量測基準的校正相機若採用固定的積分時間，高溫區塊的電荷會瞬間填滿相機的焦平面陣列 (FPA) 並向外溢出 (Blooming)，引發嚴重的電子串擾，這種光學偽影會使得相機無法精準區分投射器上相鄰像素的真實輻射強度，導致生成的 NUC 補償矩陣在極端高溫區段完全失效。

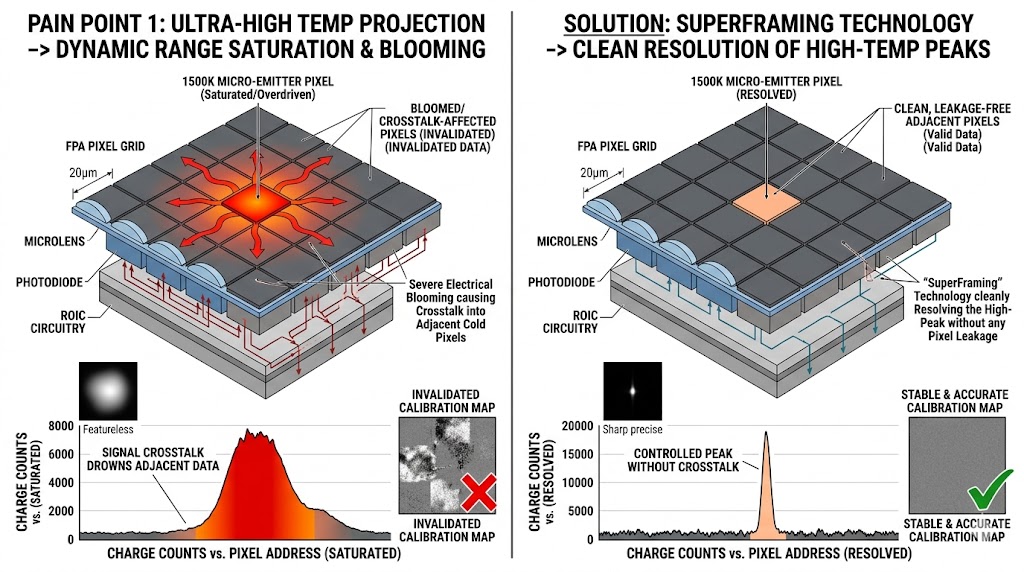

示意圖中呈現FPA偵測極高溫導致動態範圍飽和、電性溢散與串擾，校正失效（左）；「SuperFraming」技術則能乾淨解析高溫峰值，無洩漏，確保校正精確穩定（右）。

高速動態場景的微秒級暫態與時間交疊失真 (Temporal Aliasing)

現代 IRSP 像素的熱升降時間 (Rise/fall time) 被嚴格要求小於 5 毫秒 (ms)，以確保在 200 Hz 乃至 500 Hz 的高幀率下不會產生熱拖影，若校正相機無法提供匹配甚至超越投射器的全域讀出幀率 (例如大於 475 Hz)，且缺乏底層微秒級的同步觸發 (Sync I/O) 機制，量測系統將無法準確描繪每一個投射像素的真實熱暫態曲線，這種採樣頻率的落差，會將錯誤的時間遲滯參數寫入投射器的驅動模型中。

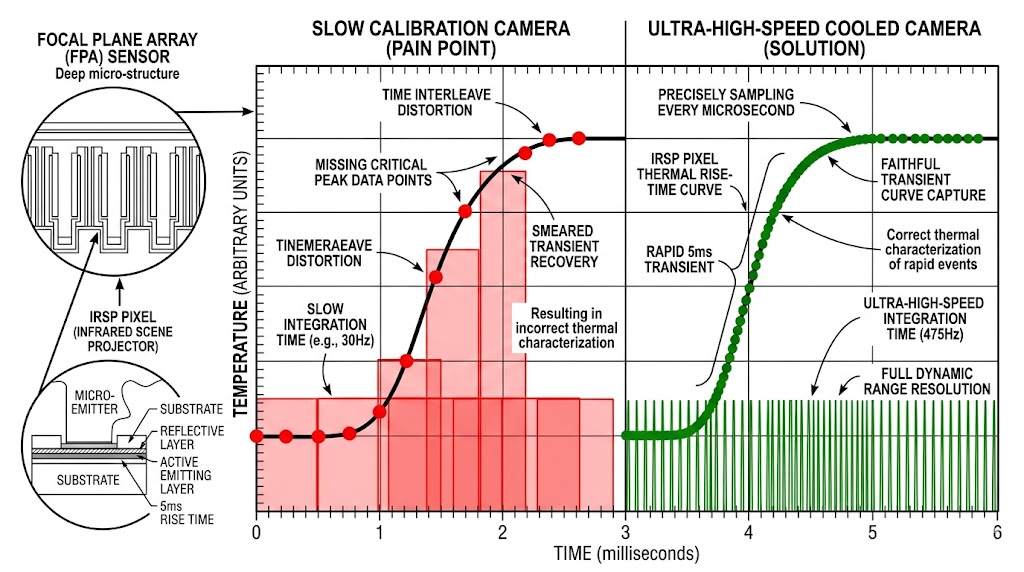

示意圖中呈現慢速相機（30Hz）積分長遺失 5ms 瞬態關鍵峰值，致熱特性化錯誤（左）；超高速冷卻相機（475Hz）精確採樣，忠實捕捉曲線，實現正確特性化（右）。

絕對輻射度轉換的基準誤差與異質數據斷層

為了將校正相機測得的灰階值 (ADC) 精準對應至絕對的輻射溫度 (SiTF)，相機本身必須先依賴完美的黑體進行基準歸零。傳統的校正黑體容易反射環境雜散光，導致微小的基準偏移；一旦這些偏移在百萬畫素的矩陣運算中被非線性放大，將嚴重破壞投射器的空間均勻度。此外，若缺乏自動化軟體將龐大的校正數據無縫轉換給投射器的控制引擎 (C&CE)，繁瑣的手動對位與運算將使測試吞吐量陷入瓶頸。

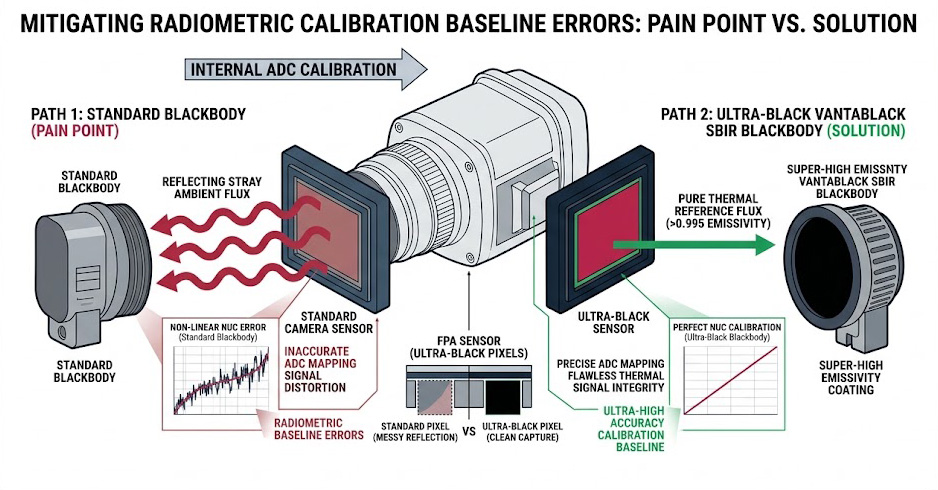

示意圖中對比絕對輻射校正：痛點為標準黑體反射雜散通量，造成非線性 NUC 誤差；解決方案利用超黑 Vantablack 黑體與超黑像素感測器，提供純淨熱參考，達成完美 NUC 校正與超高精度基準。

突破 HWIL 校正極限的光電架構

面對上述嚴苛的場景投射器校正與動態熱特徵驗證，奧創系統推薦導入以 IRCameras 高階數位紅外線攝影機為核心 (作為 CRS 基準相機)，並深度整合 SBIR 頂級黑體與 自動化測試軟體 的一站式量測架構；我們提供的是從零溢出擷取、超高幀率同步到絕對輻射度校正的「完整閉迴圈驗證方案」，針對 IRSP 量測實務上的痛點，我們的核心配置建議如下：

首先，在高速與高動態擷取端，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機，該系列搭載深冷型銻化銦 (InSb) 感測器，並內建了先進的超幀技術 (SuperFraming)，此硬體架構能在連續影格間自動切換多組積分時間，確保在量測 IRSP 超過 1500K 的超高溫像素時，能維持「零飽和與零溢出 (No blooming)」，精準定出每個像素的輻射極限。若需對應 500 Hz 的高頻投射器，IRC906HS機型可憑藉高達 475 Hz 的超高幀率與低於 150 ns 的極限積分時間，完美凍結投射像素的微秒級熱暫態響應。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。


這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

其次，為確保 IRCameras 校正基準的絕對純淨度，我們推薦導入 SBIR 專屬的 Vantablack® S-IR 塗層基準黑體，其在中波與長波頻段具備大於 0.995 的極致發射率，能徹底吸收環境雜散光，從物理根源消除 SiTF 轉換的基準誤差。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

最後，為解決龐大的數據傳輸與對位難題，系統可由 SBIR 的 IRWindows™ 5 自動化測試軟體 進行中樞控制，該軟體能自動驅動 IRCameras 擷取投射器畫面，並快速執行複雜的像素級 NUC 矩陣運算，計算完成後，數據可直接匯入至 SBIR 的 MIRAGE-XL 等高階場景投射器中，實現從「量測、校正到投射」的無縫自動化閉迴圈，大幅提升 HWIL 實驗室的運作效率。

Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的 HWIL 模擬與輻射度校正環境，由於實際的系統配置將高度因應您的投射器解析度 (如 1024x1024 或更大)、波段需求、最高模擬溫度及實驗室空間限制而有所不同，如需深入規劃 IRCameras 高階量測相機與 SBIR 基準黑體/測試軟體的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的國防光電與模擬系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
