工欲善其事：為什麼 Dk/Df 測試需要高性能的向量網路分析儀 (VNA)？

在 5G 毫米波、6G 亞太赫茲 (Sub-THz) 以及 AI 伺服器高速運算的研發競賽中，材料的介電常數 (Dk) 與 損耗因數 (Df) 是決定訊號完整性的關鍵基因，然而許多工程師在投入鉅資購買精密測試治具（如 SPDR、SCR）的同時，卻往往忽略了核心量測儀器——向量網路分析儀 (Vector Network Analyzer, VNA) 的性能極限，VNA 的動態範圍、頻率穩定度、掃描速度以及毫米波擴充能力，直接決定了能否在雜訊中提取出微弱的介電訊號，本文將深入剖析高性能 VNA 在材料測試中的關鍵角色，探討「動態範圍」如何影響高 Q 值共振腔的解析度，「頻率精準度」如何決定 Dk 的計算誤差，以及先進的「去嵌入演算法」如何還原真實的材料特性。

精準度，始於「尺」的刻度

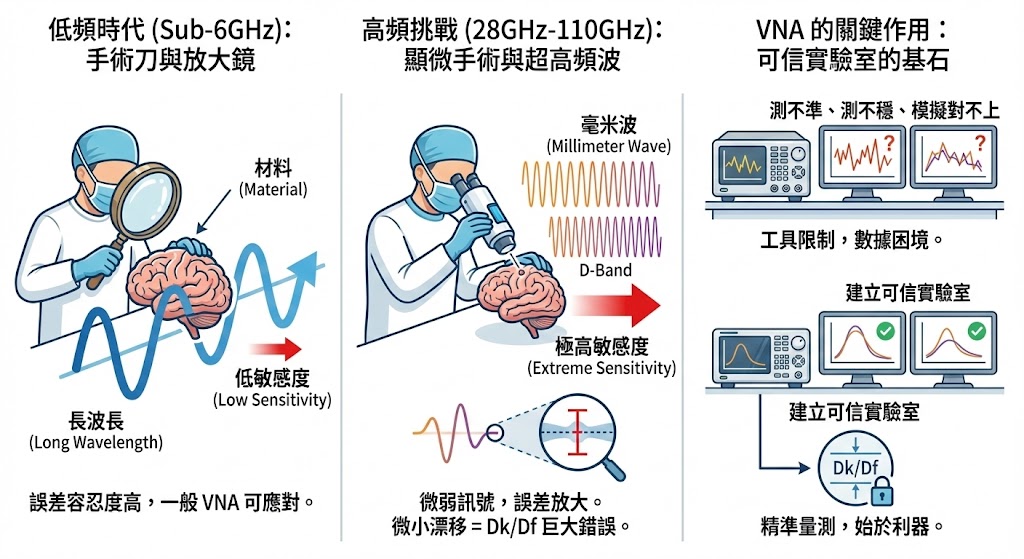

如果將 Dk/Df 材料測試比喻為一場精密的微創手術，那麼測試治具（如諧振腔或傳輸線）就是手術刀，而向量網路分析儀 (VNA) 則是那雙能夠看穿細微組織的「顯微鏡」；在低頻 (Sub-6GHz) 時代，訊號波長較長，對材料與儀器的誤差容忍度較高，但在頻率跨越 28GHz、60GHz 甚至邁向 110GHz (D-Band) 的今天，物理規則變得殘酷：

• 訊號更微弱：
  毫米波在傳輸過程中的衰減極大，對材料損耗 (Df) 的變化極度敏感。
• 誤差被放大： 一個微小的頻率漂移或底噪干擾，經過演算法轉換後，可能導致 Dk 值出現小數點後兩位的錯誤，足以讓天線設計失效。

許多研發團隊常面臨數據「測不準」、「測不穩」或「與模擬對不上」的困境，問題的根源往往不在材料，而在於使用的 VNA 看不清楚。工欲善其事，必先利其器，理解 VNA 性能指標與材料物理量的對應關係，是建立可信實驗室的第一步。

關鍵指標一：動態範圍 (Dynamic Range) 與高 Q 值共振

在量測極低損耗 (Ultra Low Loss) 材料時，我們通常使用高 Q 值 (品質因子) 諧振腔，如分裂柱介電諧振器 (SPDR) 或分裂圓柱諧振器 (SCR)。

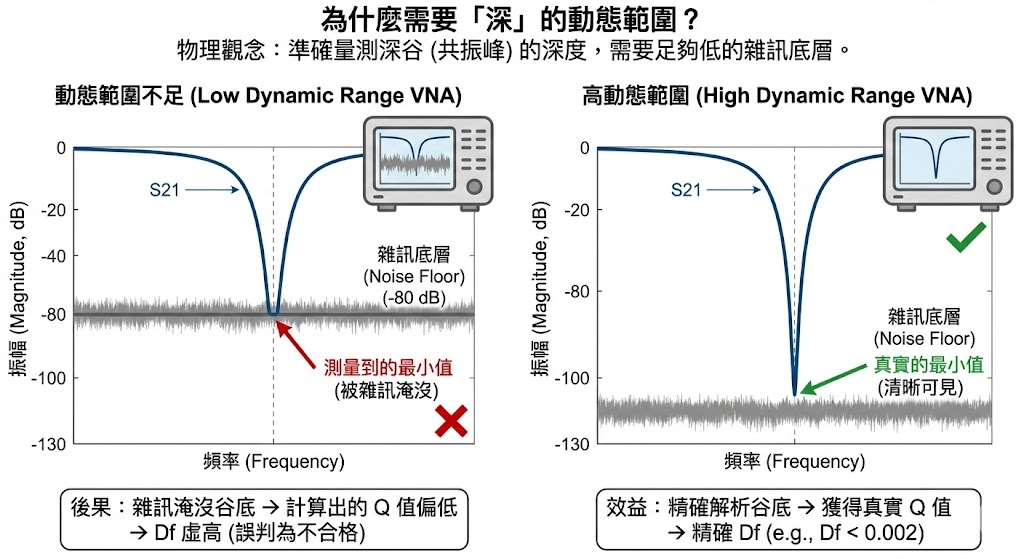

為什麼需要「深」的動態範圍？

共振腔法的物理原理是觀察材料放入前後，共振峰的頻率偏移與能量衰減，對於極低損耗材料（例如 Df < 0.002 的 LCP 或 PTFE），其共振峰會非常尖銳且深邃。

• 物理觀念：
  想像一個深谷，為了準確量測深谷的深度（這對應到能量損耗的大小），你的量測儀器必須能夠探測到谷底，如果 VNA 的雜訊底層 (Noise Floor) 太高（即動態範圍不足），谷底就會被雜訊淹沒，你看不到真實的最小值。
• 後果：
  VNA 測得的訊號如果是雜訊而非真實訊號，計算出的品質因子 (Q值) 就會偏低，導致算出來的材料損耗 (Df) 虛高。這會讓優秀的材料被誤判為不合格。

高性能 VNA 通常具備超過 120 dB 甚至 140 dB 的動態範圍，確保即使在共振峰最深處，訊號依然清晰可見，從而精確解析出 甚至 等級的損耗因數。

關鍵指標二：頻率穩定度與相位雜訊 (Phase Noise)

介電常數 (Dk) 的計算高度依賴於共振頻率的偏移量。

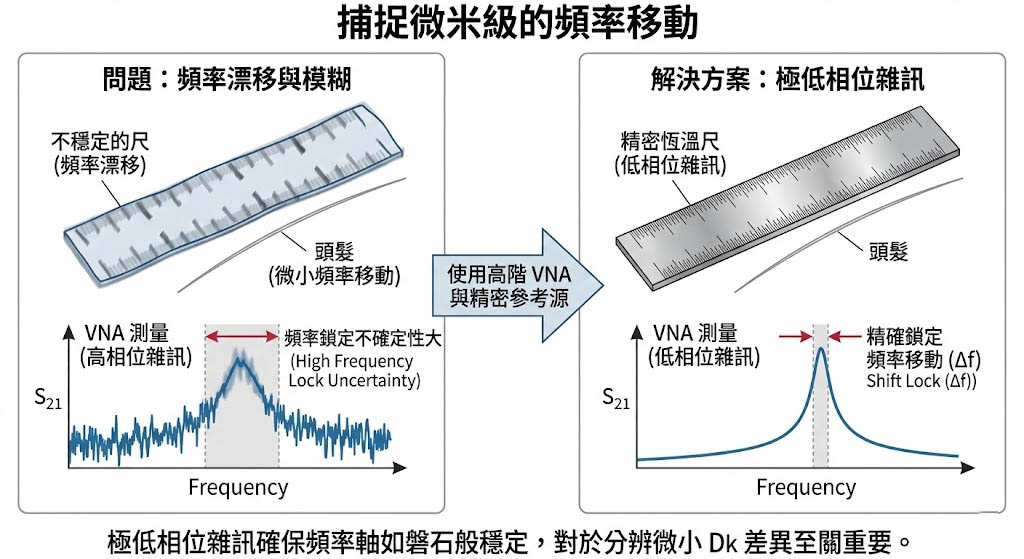

捕捉微米級的頻率移動

在微擾法 (Perturbation Method) 中，放入薄膜樣品後，共振頻率可能僅發生幾 MHz 甚至幾百 kHz 的移動。

• 物理觀念：
  這就像是用一把尺去量測頭髮的直徑，如果這把尺的刻度本身就在熱脹冷縮或抖動（頻率漂移），你根本無法讀出正確的數值。
• 相位雜訊的影響：
  VNA 訊號源的相位雜訊過大，會導致量測到的共振曲線邊緣模糊、抖動，這會增加頻率鎖定的不確定性。

高階 VNA 採用精密的恆溫晶體振盪器 (OCXO) 或原子鐘等級的參考源，並具備極低的相位雜訊，確保在長時間掃描或溫度循環測試中，頻率軸如同磐石般穩定。這對於分辨不同配方之間微小的 Dk 差異至關重要。

關鍵指標三：毫米波擴充性與架構設計

隨著 6G 研究進入 D-Band (110-170 GHz) 甚至 300 GHz 以上，單機 VNA 已無法滿足需求，必須搭配毫米波轉換器 (Frequency Converter)。

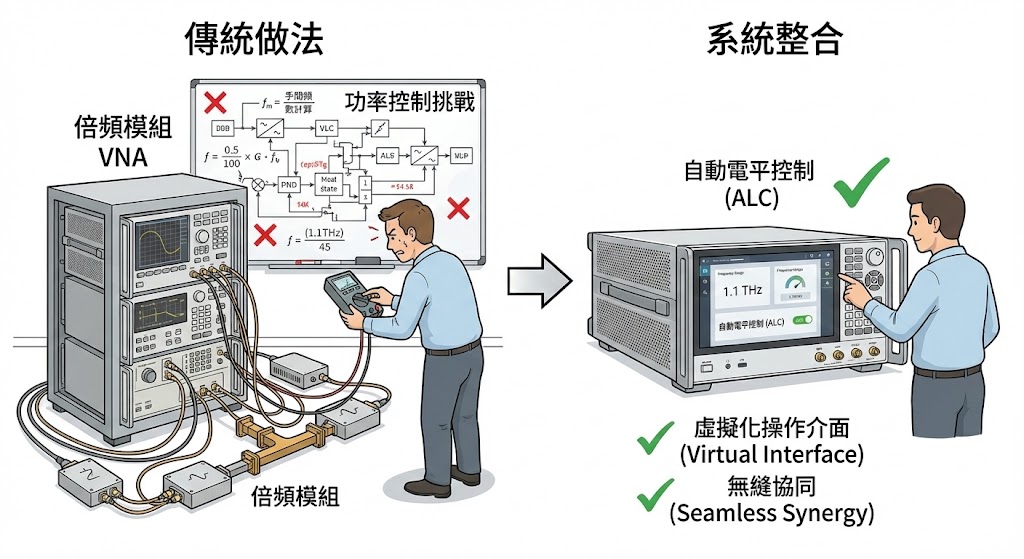

系統整合的挑戰

傳統做法是將低頻 VNA 外掛倍頻模組，但這帶來了操作上的惡夢：

• 功率控制：
  毫米波測試需要精確控制打入樣品的功率，避免加熱效應或非線性失真，高性能 VNA 具備自動電平控制 (ALC) 與功率掃描功能，能與外部模組無縫協同。
• 操作介面：
  優異的 VNA 能將外部模組「虛擬化」，使用者在操作介面上感覺就像在使用一台直到 1.1 THz 的單機儀器，無需手動計算頻率倍數或複雜的波導校正。

直接接收器存取 (Direct Receiver Access)

對於更進階的應用（如天線量測或負載牽引），具備跳線面板 (Jumper) 或直接接收器存取功能的 VNA，允許使用者繞過內部的耦合器，直接將訊號注入接收端，從而獲得更高的靈敏度與動態範圍，這對於量測高損耗材料或微弱訊號至關重要。

軟實力：去嵌入 (De-embedding) 與自動化運算

硬體提供了原始數據 (S-parameters)，但要變成工程師看懂的 Dk/Df，還需要強大的軟體大腦。

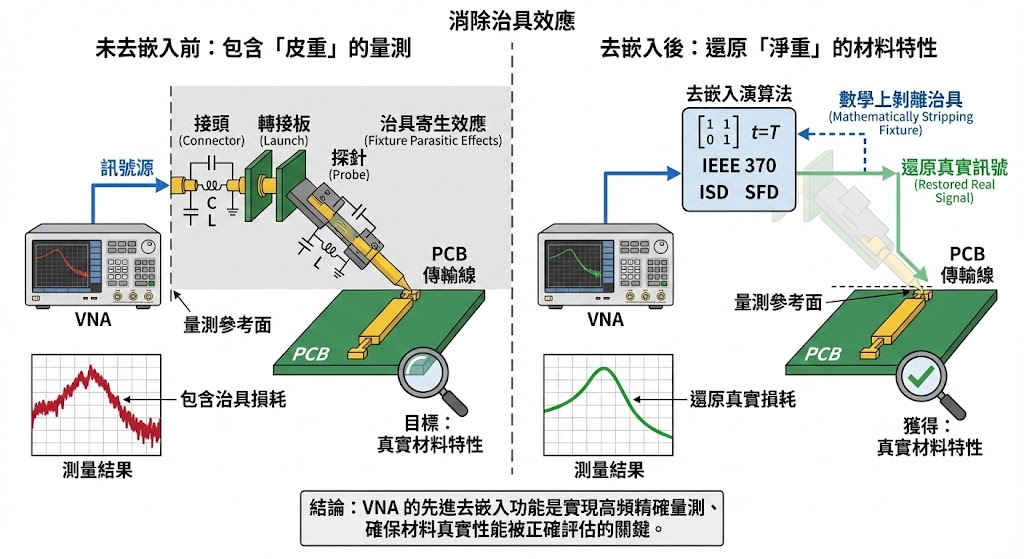

消除治具效應

在 PCB 傳輸線測試（如 IPC-TM-650 2.5.5.5 或 Delta-L）中，接頭 (Connector)、轉接板 (Launch) 與探針都會引入寄生電容與電感。

• 物理觀念：
  我們想量的是「淨重」，但量測結果包含了「皮重」（治具效應）。
• 解決方案：
  高性能 VNA 內建先進的去嵌入演算法（如 IEEE 370 標準、ISD、SFD），透過時域分析 (Time Domain) 與矩陣運算，VNA 能在數學上將治具「剝離」，將量測參考面精確地移動到材料表面，還原真實的阻抗與損耗。

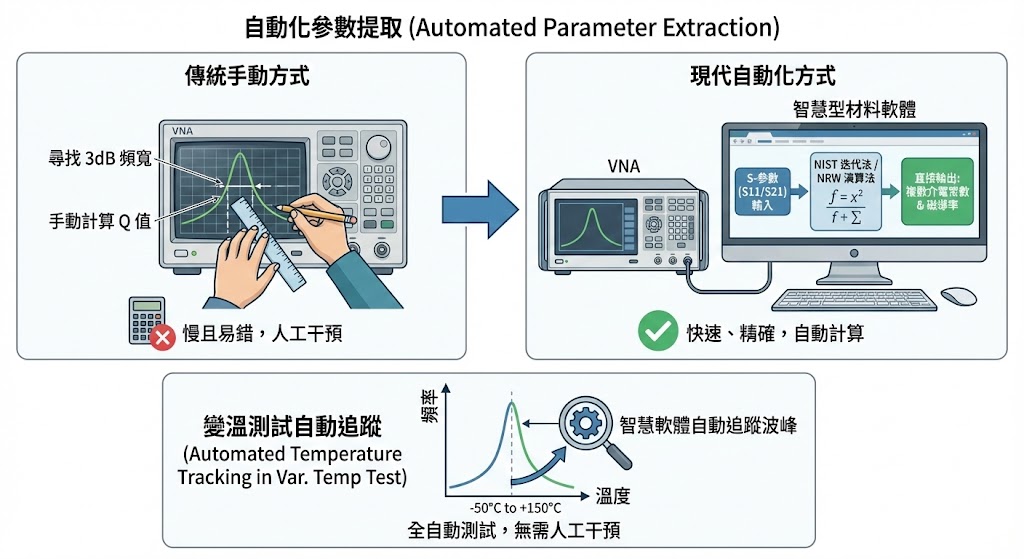

自動化參數提取

傳統手動尋找 3dB 頻寬、計算 Q 值的方式既慢又容易出錯，現代 VNA 整合了智慧型材料軟體：

• NIST 迭代法 / NRW 演算法：
  內建於系統中，直接將 S11/S21 轉換為複數介電常數與磁導率。
• 自動追蹤：
  在變溫測試中，共振峰會隨溫度移動，智慧軟體能控制 VNA 自動追蹤波峰，無需人工干預即可完成 -50°C 至 +150°C 的全自動測試。

儀器是投資，不是耗材

在「數據驅動研發」的時代，VNA 不再只是一台顯示波形的示波器，它是材料分析系統的運算核心，選擇一台高性能的 VNA，意味著：

• 看見細節： 高動態範圍讓您能開發更低損耗 (Df < 0.001) 的先進材料。
• 相信數據： 高頻率穩定度確保數據的可重複性與實驗室間的一致性。
• 擁抱未來： 靈活的毫米波擴充性，讓您的實驗室能從 5G 平滑升級至 6G 研究。

對於追求極致訊號完整性的研發團隊而言，投資高性能 VNA 與精密治具，是縮短研發週期、避免設計失敗成本的最有效途徑。

推薦解決方案：DK/DF 高頻介電材料特性量測整合式解決方案

為了讓高效能 VNA 發揮最大價值，並解決治具匹配與軟體運算的難題，奧創系統整合了全方位的 「DK/DF 高頻介電材料特性量測整合式解決方案」，系統採開放式架構，不僅完美發揮 R&S 儀器效能，亦廣泛相容 Keysight 與 Anritsu 等主流品牌網分。無論您的實驗室既有設備為何，奧創系統皆能提供軟硬體整合服務，助您以最優化的配置升級材料分析能力。
