突破 ISAC 與低軌衛星測試極限：HEX300 六軸平台與諧波控制



在前沿國防與航太通訊領域，無人載具（UAV）蜂群的協同作戰與低軌道（LEO）衛星網路的星間雷射建鏈（Optical Cross-Links）正急速融合，推動這場變革的核心，是將寬頻通訊與雷達感知高度濃縮的「通訊感知一體化（ISAC）」模組，以及具備微徑度（Micro-radian）指向精度的雷射通訊終端（LCT）。

這些造價高昂的軍規光電與射頻模組在正式升空或部署前，必須在地面實驗室的熱真空艙（TVAC）內，透過「硬體迴路（HWIL）」模擬器經歷最嚴苛的三維空間高動態飛行姿態模擬，長期專注於國防測試儀器與多體動力學就會發現，當我們檢視這些六自由度（6-DOF）動態模擬的底層數據時，會發現一個極度致命的工程瓶頸：當測試機台試圖模擬無人機旋翼的高頻正弦震動，或衛星姿態微調時，傳統六軸平台（Hexapod）的控制迴路會因為多軸物理耦合與諧波干擾而瞬間崩潰，本文將純粹從平行機構的跨軸動力學、正弦諧波誤差以及真空摩擦物理學出發，深度剖析現代航太測試工程師在實務上所遭遇的嚴苛法規與三大核心技術難題。

國際航太測試規範：ISAC 與星間通訊的動態容忍度

在探討具體的六軸機構與控制痛點之前，我們必須先理解指導這些尖端 ISAC 與衛星模組的最高測試準則，以美軍針對機載光電感測器的動態環境測試標準（MIL-STD-810J），以及國際太空雷射通訊的空間對位規範為例，對於 6-DOF 測試機台的「動態軌跡純粹度」與「高頻震動還原度」提出了近乎物理極限的要求。

在模擬無人機掛載 ISAC 模組進行目標鎖定時，測試平台必須能精準注入高頻率（例如 50 Hz 至 100 Hz）的正弦波震動（Sinusoidal Vibration），以測試感測器的都卜勒頻移（Doppler Shift）補償演算法，規範嚴格要求，平台在輸出這些高頻正弦指令時，其波形失真率（THD）與相位延遲必須極低；此外在模擬低軌衛星雷射通訊終端的微觀指向時，平台必須在超高真空（UHV）環境下，輸出小於零點二微徑度（0.2 µrad）的「絕對最小增量運動（Minimum Incremental Motion, MIM）」，這種對「高頻正弦追蹤完美度」、「多軸動態解耦」與「真空次微徑度解析」的三重極限要求，直接宣判了採用傳統獨立 PID 控制架構的商用六軸平台的死刑。

在上述嚴苛的物理限制與軍規框架下，測試工程師在建構次世代 ISAC 與衛星通訊 HWIL 測試儀時，無可避免地會面臨以下技術高牆。

多軸耦合動力學中的「跨軸干擾（Cross-Axis Disturbance）」

在史都華平台（Stewart Platform）這種六軸平行運動學機構中，六根驅動支柱（Struts）在三維空間中是高度幾何耦合的，當機台試圖在空間中執行一個純粹的 Ｘ 軸高動態位移（例如模擬無人機的側風平移）時，這個運動會不可避免地改變整個承載平台的重心與慣量分佈，進而對其他五根靜止或微調中的支柱產生強大的物理拉扯與擠壓。

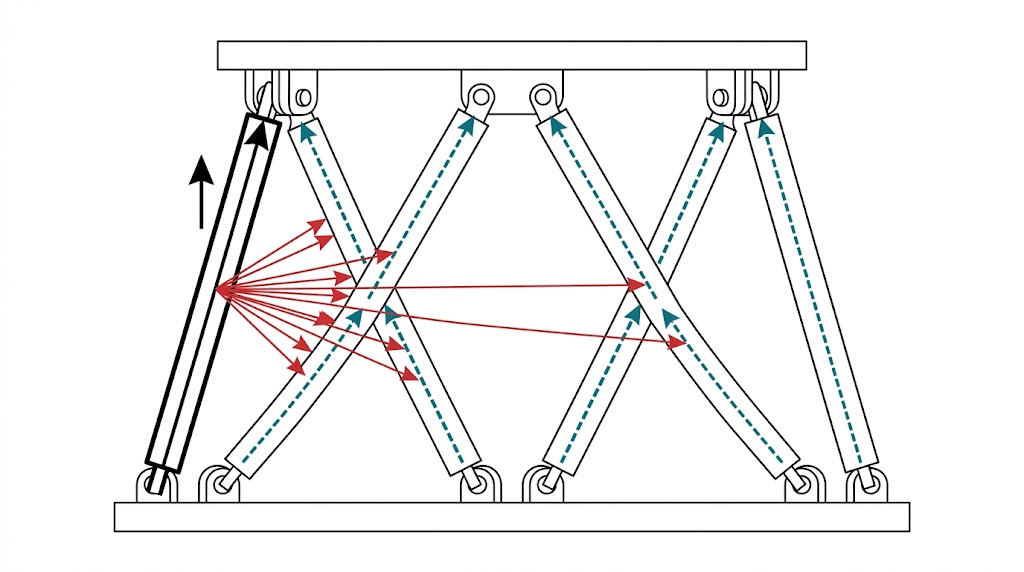

並聯平台作用力分析圖：左側支柱運動（黑箭頭）引發紅色跨軸干擾，深青色虛線箭頭代表前饋修正，重點在於抵消干擾，中和耦合影響。

在傳統的控制架構中，六根支柱通常由六個獨立的伺服驅動器控制，當支柱 A 產生運動時，支柱 B 的控制器只能被動地將這股物理拉扯視為「未知的外部干擾（Disturbance）」並試圖透過積分增益去修正，這種「先發生誤差、後被動補償」的時間差，在毫秒級的軍規動態模擬中會引發災難性的後果：原本預期的純直線平移，會因為各軸響應時間的不一致，而扭曲成帶有微小翻滾（Roll）或俯仰（Pitch）的螺旋軌跡，這種被稱為「跨軸干擾」的寄生位移，會讓 ISAC 雷達演算法將測試機台的機械缺陷，誤判為目標物的機動逃逸。

高頻正弦擾動下的「諧波追蹤誤差（Harmonic Tracking Error）」

無人機與衛星在真實環境中，會面臨來自旋翼馬達、姿態控制動量輪（Reaction Wheels）的持續性週期震動，HWIL 測試必須透過六軸平台輸入極其精準的高頻「正弦參考指令（Sinusoidal Reference Commands）」來模擬這些震動，然而當驅動器試圖讓滾珠螺桿與馬達進行高頻率的微小正反轉時，馬達的電磁力漣波（Force Ripple）、滾珠的彈性變形以及伺服迴路的頻寬極限，會導致實際運動軌跡與指令之間產生嚴重的「相位落後（Phase Lag）」與「振幅衰減（Amplitude Attenuation）」。

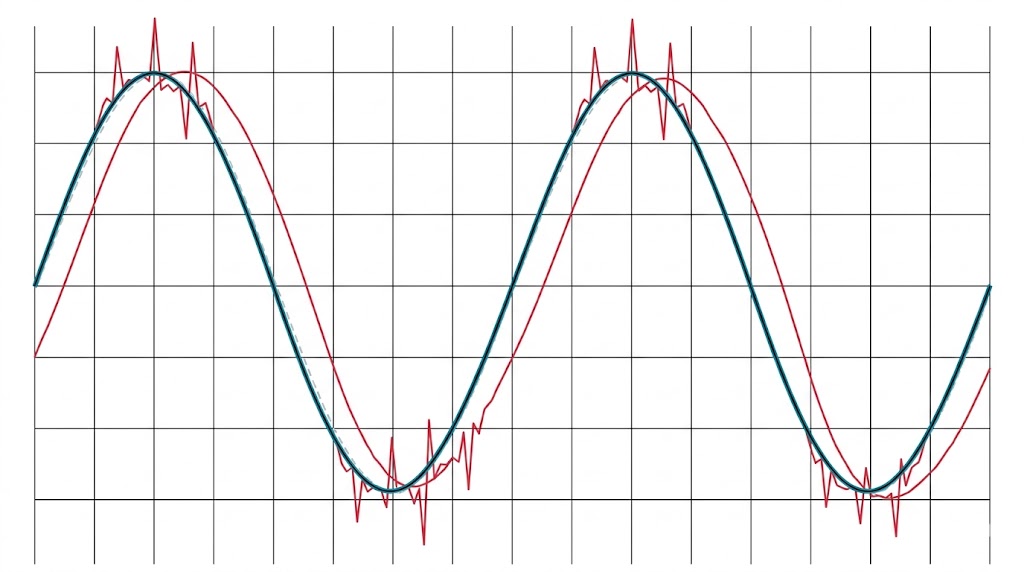

跟隨性能比較：粗深青線為無瑕諧波消除追蹤，紅線有嚴重相位滯後與諧波毛刺

更致命的是，非線性的機械摩擦會在正弦波的波峰與波谷（速度過零點）產生尖銳的轉折（Quadrant Glitch），這些變形的軌跡在頻譜分析上會產生大量的高階諧波雜訊（Harmonics），當衛星雷射通訊終端試圖在這充滿「非真實機械雜訊」的平台上進行奈米級光束鎖定測試時，其微機電（MEMS）快速反射鏡的控制迴路會被這些假訊號徹底癱瘓，導致通訊中斷。

熱真空（TVAC）環境中的微觀摩擦與 MIM 崩潰

最後一個難題發生在超高真空環境下的底層摩擦力學，測試衛星光學與雷射通訊模組，必須在 10e-7 Torr 的真空艙內進行，以防止空氣折射與濕度干擾；為了符合嚴格的真空低釋氣（Low Outgassing）規範，六軸平台的萬向接頭與滾珠螺桿必須被抽換為特殊的真空級固體潤滑或低揮發性油脂；然而這些真空潤滑材料的動態潤滑邊界層（Boundary Lubrication）特性往往遠遜於常規機油，在真空環境下，金屬接觸面的靜摩擦力會急遽上升。

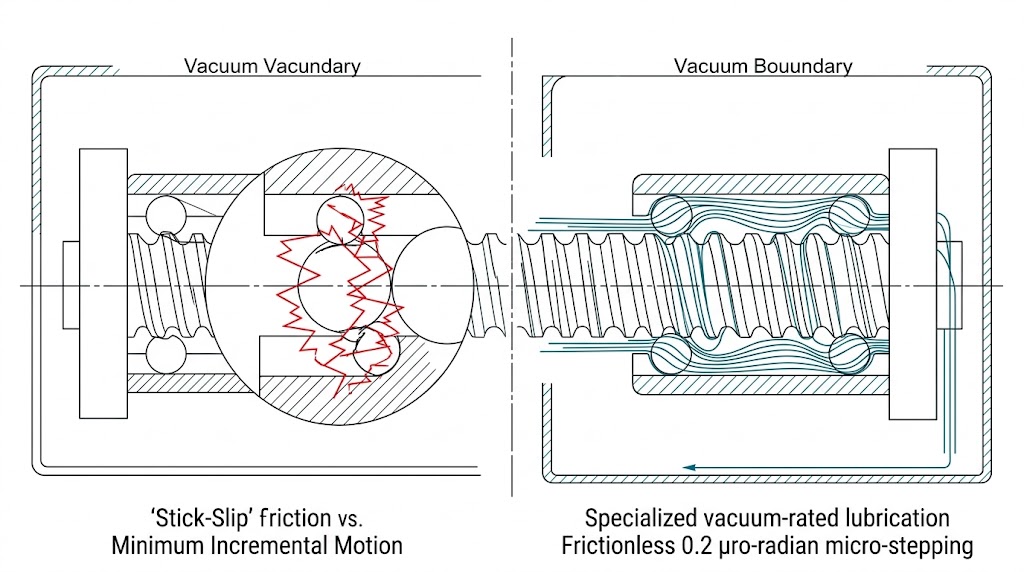

真空環境下絲槓對比：左側「粘滑」摩擦導致最小增量運動崩潰；右側使用專用潤滑實現無摩擦精確微步。

當平台試圖為雷射通訊終端進行零點二微徑度（0.2 µrad，約等於 20 奈米）的極致「最小增量運動（MIM）」時，這些劇增的微觀摩擦力會導致支柱陷入「黏滯－滑動（Stick-Slip）」的跳躍狀態，原本預期平滑的次角秒追蹤，會變成階梯狀的不連續跳動，徹底摧毀了光學視軸的對位純粹度。

面對上述嚴苛的 MIL-STD 規範與 IEEE ISAC 測試標準，單純購買泛用型六軸平台並試圖用傳統的 PID 參數調校來克服跨軸干擾，最終不可避免地將陷入無止盡的軌跡失真與諧波震盪除錯中，這正是我們強調「系統整合優勢」的核心所在，我們絕非單純的設備銷售商，而是憑藉深厚的客製化測試系統整合能力，為您提供從底層真空力學硬體、強悍的集中式驅動機架，到頂層特化神經演算法的「一站式解決方案 (Turnkey Solution)」，透過導入專為極端精密定位量身打造的 Aerotech HEX300-230HL 六軸平台、Automation1 iXR3 驅動機架，以及專屬的 動態控制工具箱 (Dynamic Controls Toolbox)，我們能實質翻轉高動態 HWIL 測試的極限：

突破真空摩擦極限：HEX300-230HL 高精度六軸平台

針對真空環境下的摩擦跳躍與微觀解析度崩潰，核心硬體是 HEX300-230HL 六自由度定位系統，此系統具備卓越的剛性與負載能力，且原廠可依據需求提供嚴格的真空環境準備（Vacuum Preparation），HEX300-230HL 的六根支柱全面採用客製化的高精密滾珠螺桿與無刷伺服馬達（Brushless Servomotor）直驅技術，結合極低摩擦的精密萬向關節設計，即使在真空低潤滑狀態下，系統依然能展現出令人驚嘆的 20 奈米（20 nm）最小增量運動（MIM），以及 0.2 微徑度（0.2 µrad）的極致角度解析度，為衛星雷射通訊的光束對準提供毫無頓挫的絕對平滑追蹤。

HEX300-230HL Datasheet Download >

Aerotech HexGen HEX300-230HL Hexapod 六自由度 (Six-DOF) 定位系統，具備高剛性結構、次微米級精度及靈活配置，適用於同步輻射、半導體檢測與衛星測試


Aerotech HexGen Hexapod Six DOF Positioning System

六維度同步神經中樞：Automation1 iXR3 多軸驅動機架

要完美駕馭六軸機台的複雜動態，必須揚棄分散式的驅動架構，我們推薦為 HEX300 匹配了 Automation1 iXR3 多軸伺服驅動機架，iXR3 是一個高度整合的 3U 機架系統，內部可直接安裝 6 組獨立的放大器卡（Amplifier Cards）與對應的控制器卡，專為驅動 HEX300 的六根支柱而生，透過內建的 Automation1-iSMC 軟體控制器 與頻寬高達 2 Gbps 的 HyperWire® 光纖通訊，iXR3 能在單一硬體節點內，以 20 kHz 的超高頻率同時對六根支柱進行次奈秒（Sub-nanosecond）級的同步電流運算，徹底消弭通訊延遲帶來的相位差。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。


iXR3 驅動機架可依據應用需求，選配採用相同機構尺寸的 PWM 脈寬調變放大器與線性放大器，此設計確保了兩者在系統中的安裝與替換具有一致性與便利性，前面板上亦配置了 ENABLE 與 FAULT 狀態指示燈，方便使用者快速判讀運作狀態。

根除干擾與失真：動態控制工具箱 (Dynamic Controls Toolbox) 演算法

面對最棘手的「跨軸干擾」與「高頻諧波失真」，Aerotech 在 iSMC 系統底層啟用了 動態控制工具箱 (Dynamic Controls Toolbox) 的兩大核心演算法：

• 跨軸前饋 (Cross-Axis Feedforward)：
  此演算法能徹底解決六軸平台的物理耦合難題。控制器會即時運算六自由度的力學干涉矩陣，將某一軸產生位移時所需要的前饋電流，精準拆分並提前注入到其他五根支柱的馬達中，這使得 HEX300 在進行激烈的不規則機動模擬時，各軸能「主動出擊」抵銷拉扯力，將偏離軸心（Off-axis）的位置誤差壓縮至極限。
• 諧波消除 (Harmonic Cancellation)：
  專為模擬無人機旋翼震動與反應輪干擾而設計，此演算法能主動學習並大幅降低對「正弦波參考指令 (Sinusoidal Reference Commands)」的追蹤誤差，同時消滅馬達內部的力漣波 (Force Ripple)，這確保了 ISAC 模組在經歷高頻震動測試時，機台輸入的是純淨、無失真的正弦軌跡，而非傳統伺服產生的方波或突波雜訊。

透過諧波消除 (Harmonic Cancellation) 功能，可顯著改善系統追蹤效能，在 10 Hz 的運動指令下，相較於標準 PID 控制器（藍線）所產生的大幅追蹤誤差，啟用 DCT 後的增強型 PID（綠線）能將誤差抑制至趨近於零，實現 >60 dB 的效能提升


跨軸前饋 (Cross-Axis Feedforward) 能補償機械的耦合效應，當 Y 軸進行 1 mm 步進運動時，標準前饋（藍線）會在 Z 軸引發明顯誤差；啟用跨軸前饋（紅線）後，此離軸誤差幾乎被完全抑制，可確保多軸運動的軌跡精度

Automation1 Command Shaping



Automation1 Harmonic Cancellation

打造頂尖的國防與衛星硬體在環 (HWIL) 模擬器沒有單一標準答案，實際的系統配置將因應您的 ISAC 或光電負載重量、特定的頻譜震動需求以及熱真空艙的嚴苛限制而量身打造。如需針對多維度測試進行深入的系統演算法規劃與硬體選配建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
